14. Measure the connecting rod side clearance using a feeler gauge. Connecting rod side

clearance should be between 0.05-0.35 mm (0.0019-0.0137 in).

BALANCE SHAFT INSTALLATION

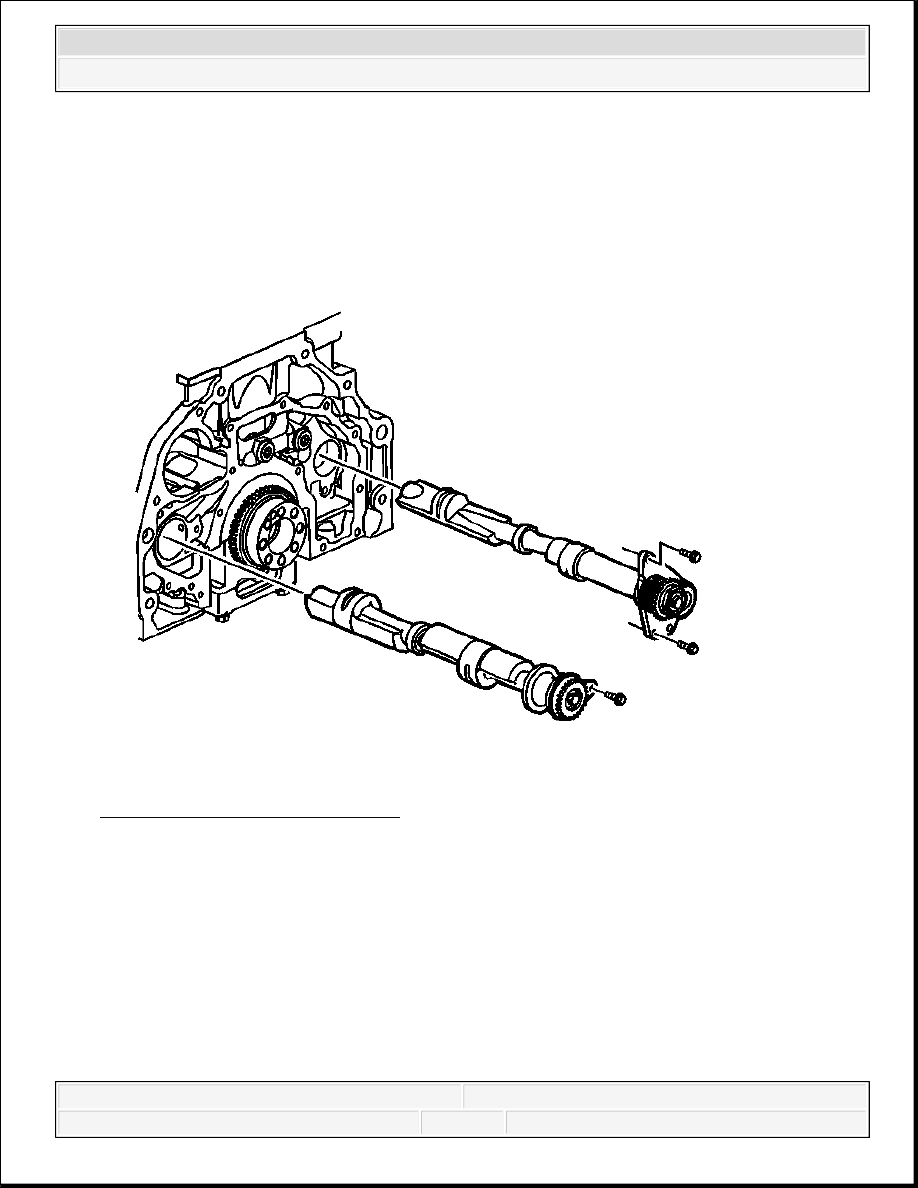

Fig. 592: View Of Balance Shafts
Courtesy of GENERAL MOTORS CORP.

1. Lubricate the balance shaft bearing journals with clean engine oil.

2. Install NEW balance shaft assemblies with the counterweight down to prevent damage to

the balance shaft bearings.

IMPORTANT: Do not disassemble the balance shaft assemblies. Remove

and install the balance shafts as complete assemblies.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



3. Install NEW left balance shaft assembly retaining bolts.

Tighten: Tighten the NEW left balance shaft assembly retaining bolts to 10 N.m (89 lb in).

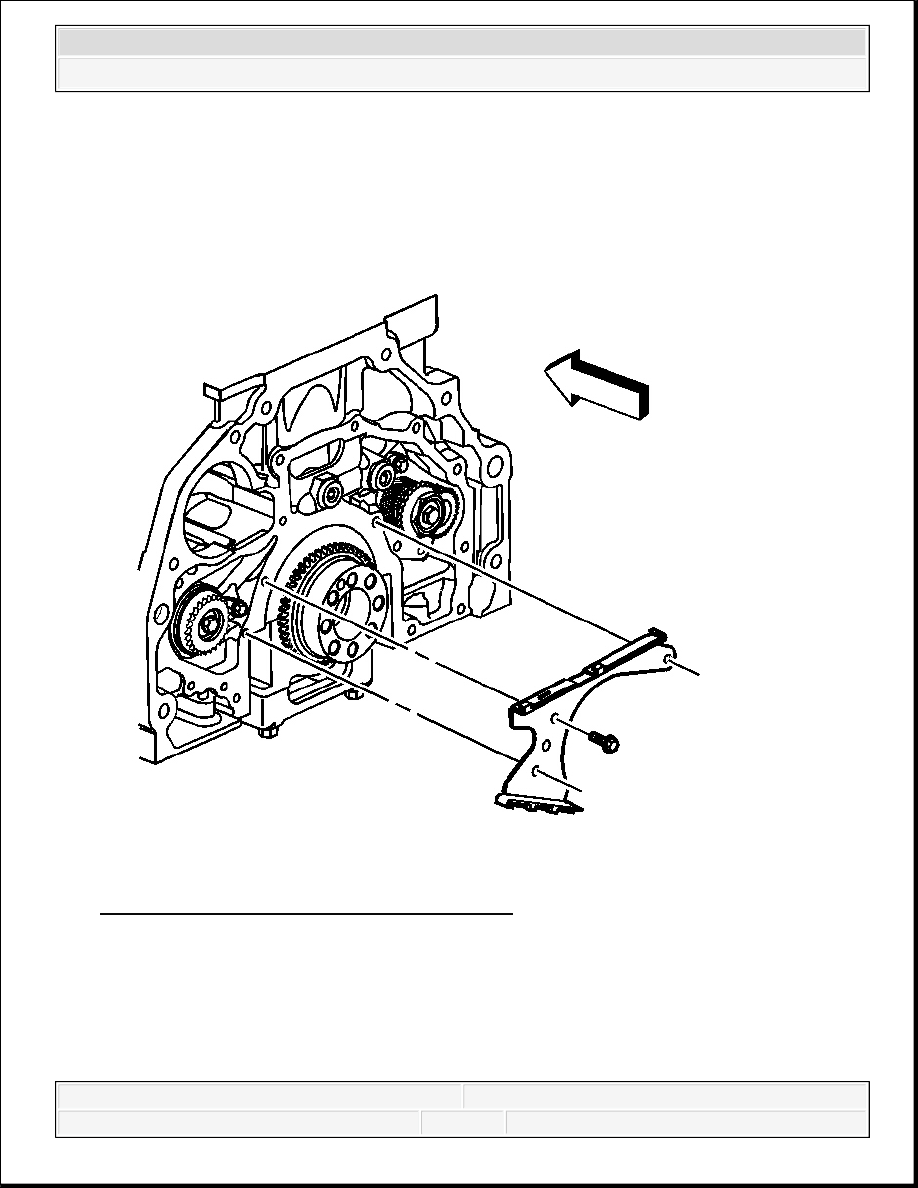

Fig. 593: View Of Balance Shaft Chain Guide
Courtesy of GENERAL MOTORS CORP.

4. Install the balance shaft chain guide.

5. Install the balance shaft chain guide bolts.

Tighten: Tighten the balance shaft chain guide bolts to 10 N.m (89 lb in).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

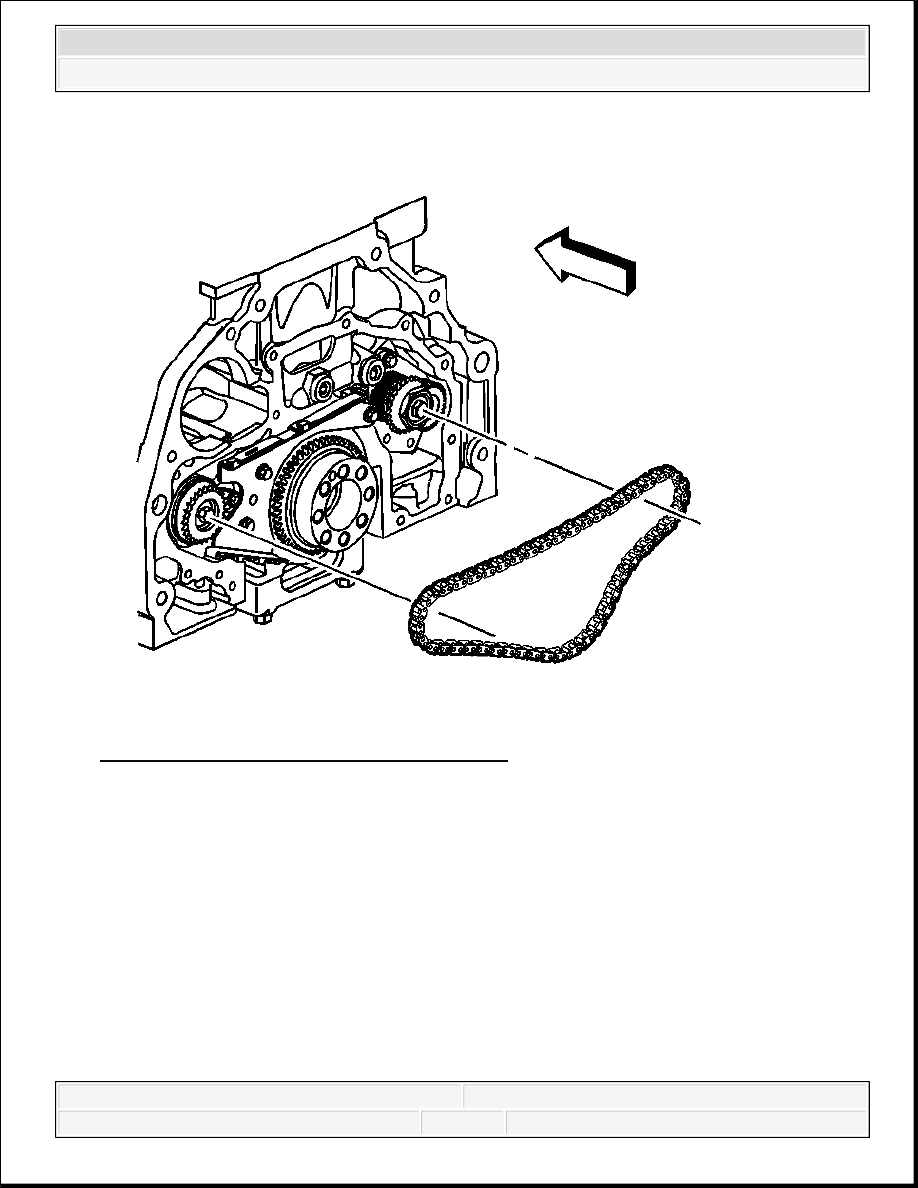

Fig. 594: View Of Balance Shaft Drive Chain
Courtesy of GENERAL MOTORS CORP.

6. Install the balance shaft chain onto the balancer sprockets and crankshaft sprocket.

IMPORTANT: Rotate the right balance shaft retainer plate counter-

clockwise to allow chain installation over all 3 sprockets.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

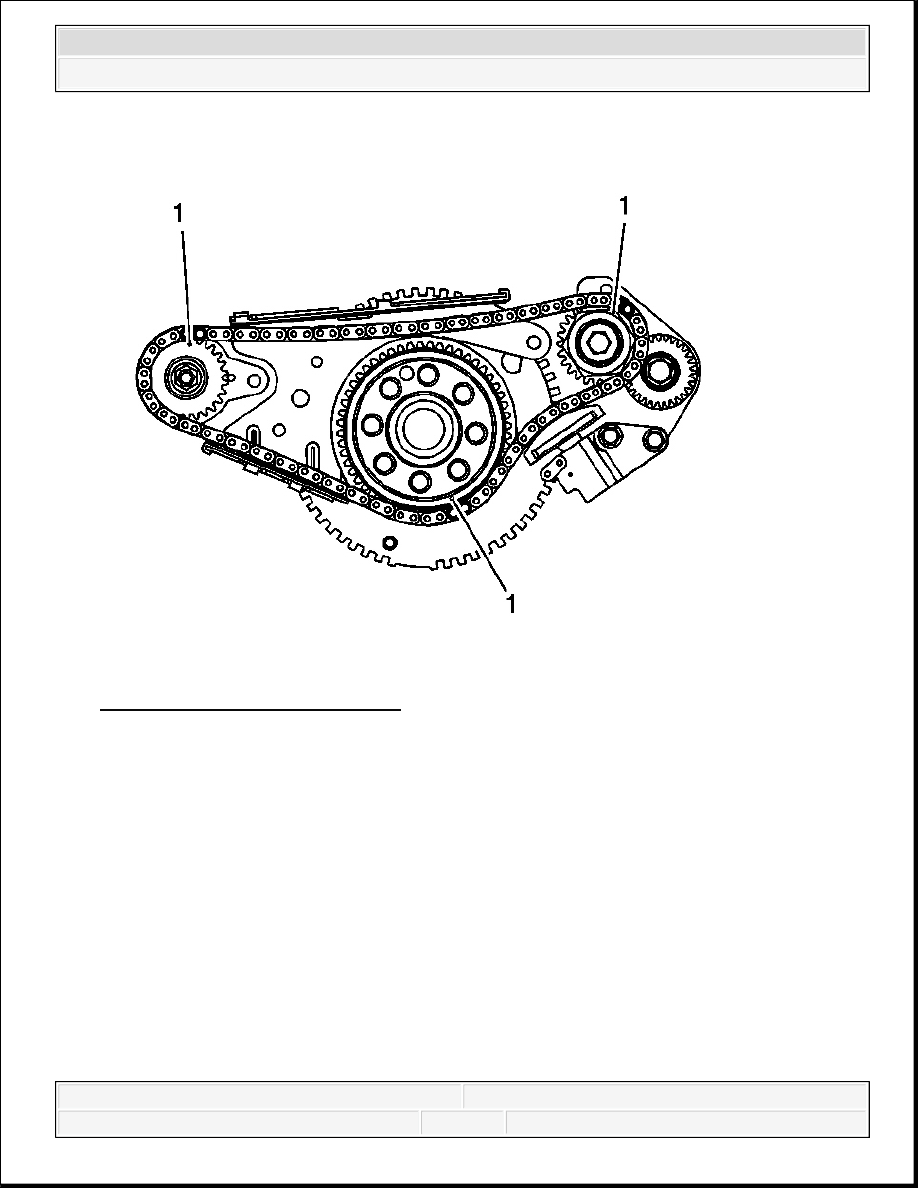

Fig. 595: Sprocket Timing Marks
Courtesy of GENERAL MOTORS CORP.

7. Rotate the crankshaft until the left hand balance shaft sprocket timing mark is at 12:00. The

right hand balance shaft sprocket timing mark should be at 2:30. The crankshaft sprocket
mark should be at 4:30. Make sure the 3 timing marks on the sprockets (1) line up with a
dark link on the chain. Every 11 crankshaft rotations, 3 of the 5 dark links on the chain will
line up with the timing marks.

8. Rotate the retainer plate clockwise while holding the chain onto the crankshaft sprocket.
