Hummer H3. Manual - part 228

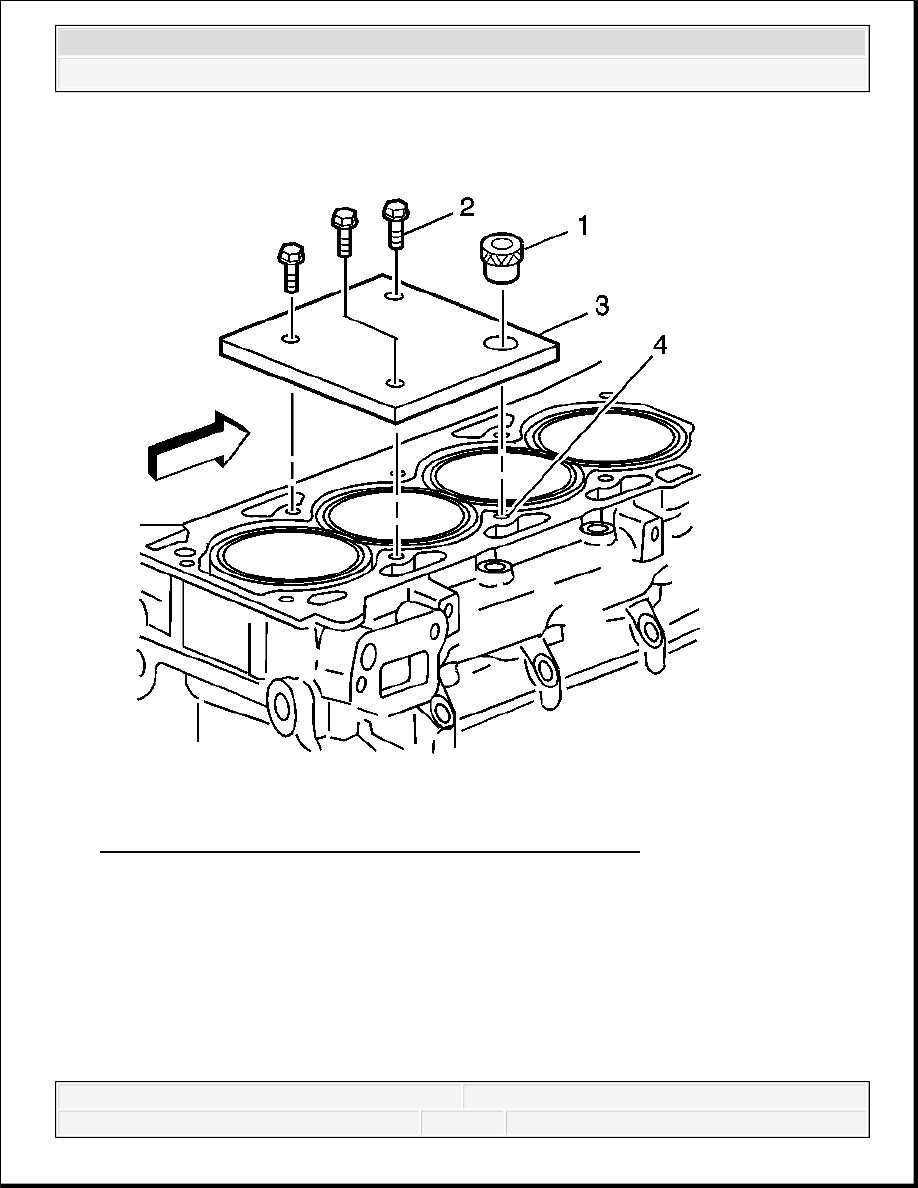

Fig. 532: View Of Bushing, Fixture Plate, Bolts & Bolt Hole
Courtesy of GENERAL MOTORS CORP.

10. Remove the fixture plate bolts (2).

11. Remove the fixture plate (3) and bushing (1).

IMPORTANT: Remove the fixture plate prior to installing the insert with the

installer tool.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



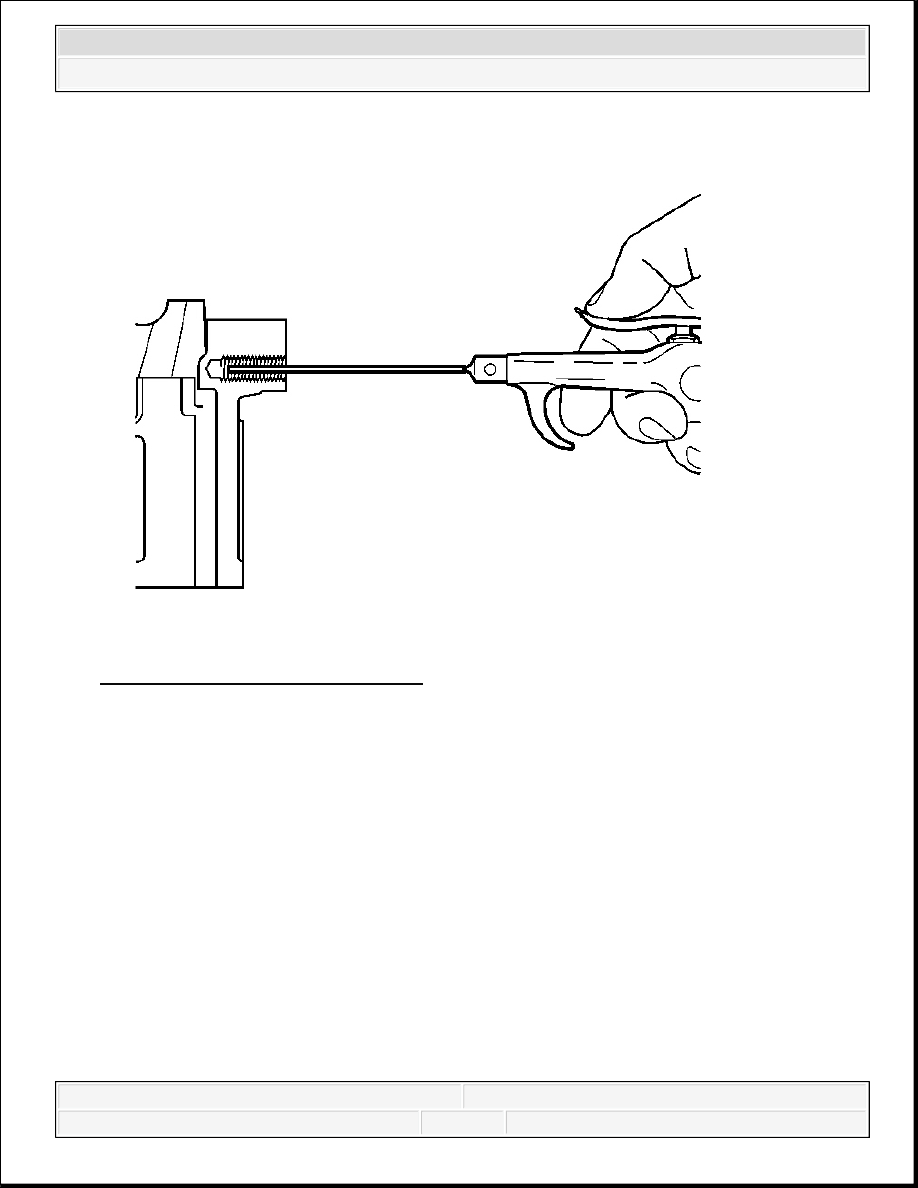

Fig. 533: Cleaning Out Metal Chips
Courtesy of GENERAL MOTORS CORP.

12. Using compressed air, clean out any chips.

IMPORTANT: All chips must be removed from the tapped hole prior to

insert installation.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



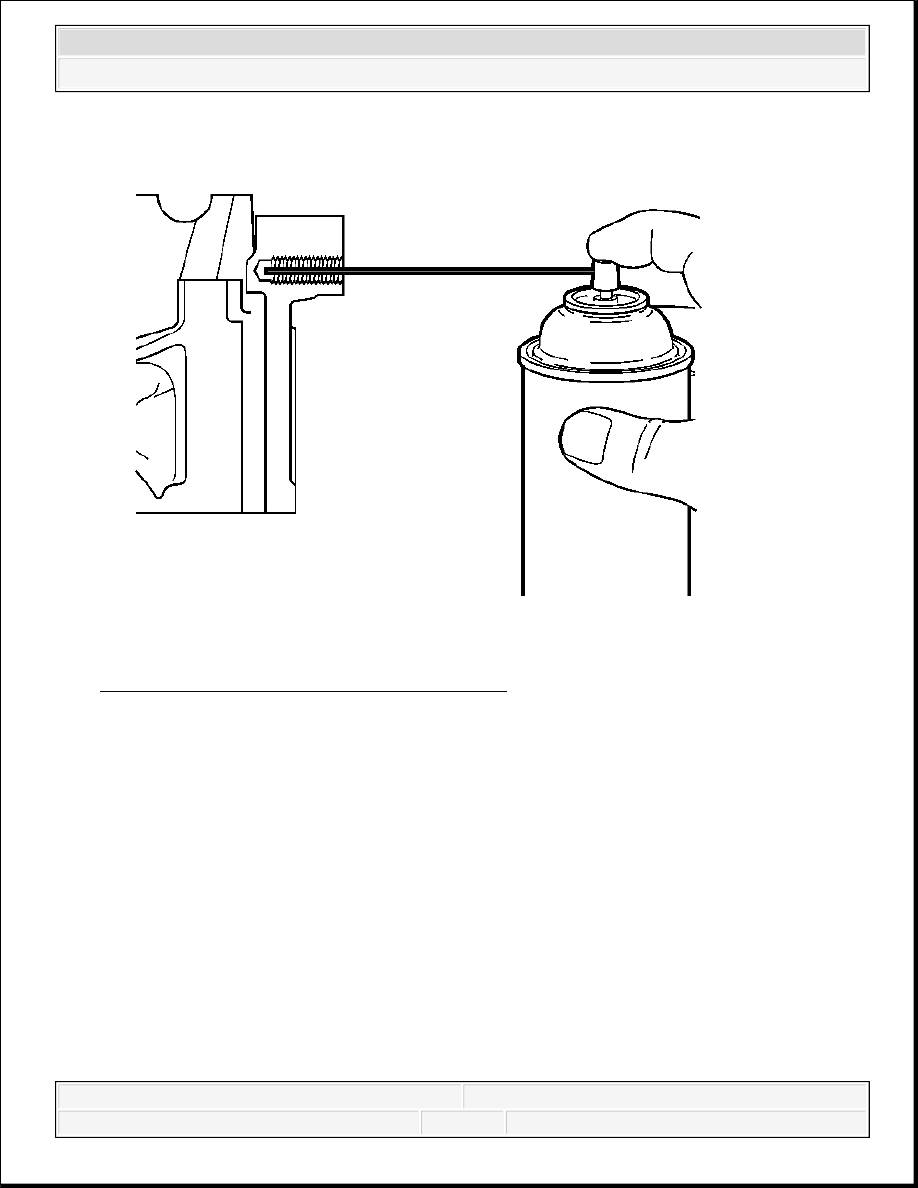

Fig. 534: Spraying Cleaner Into Tapped Hole
Courtesy of GENERAL MOTORS CORP.

13. Spray cleaner GM P/N 12377981 (Canadian P/N 10953463) or equivalent into the tapped

hole.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 535: Cleaning Out Metal Chips
Courtesy of GENERAL MOTORS CORP.

14. Using compressed air, clean out any chips.

IMPORTANT: All chips must be removed from the tapped hole prior to

insert installation.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
