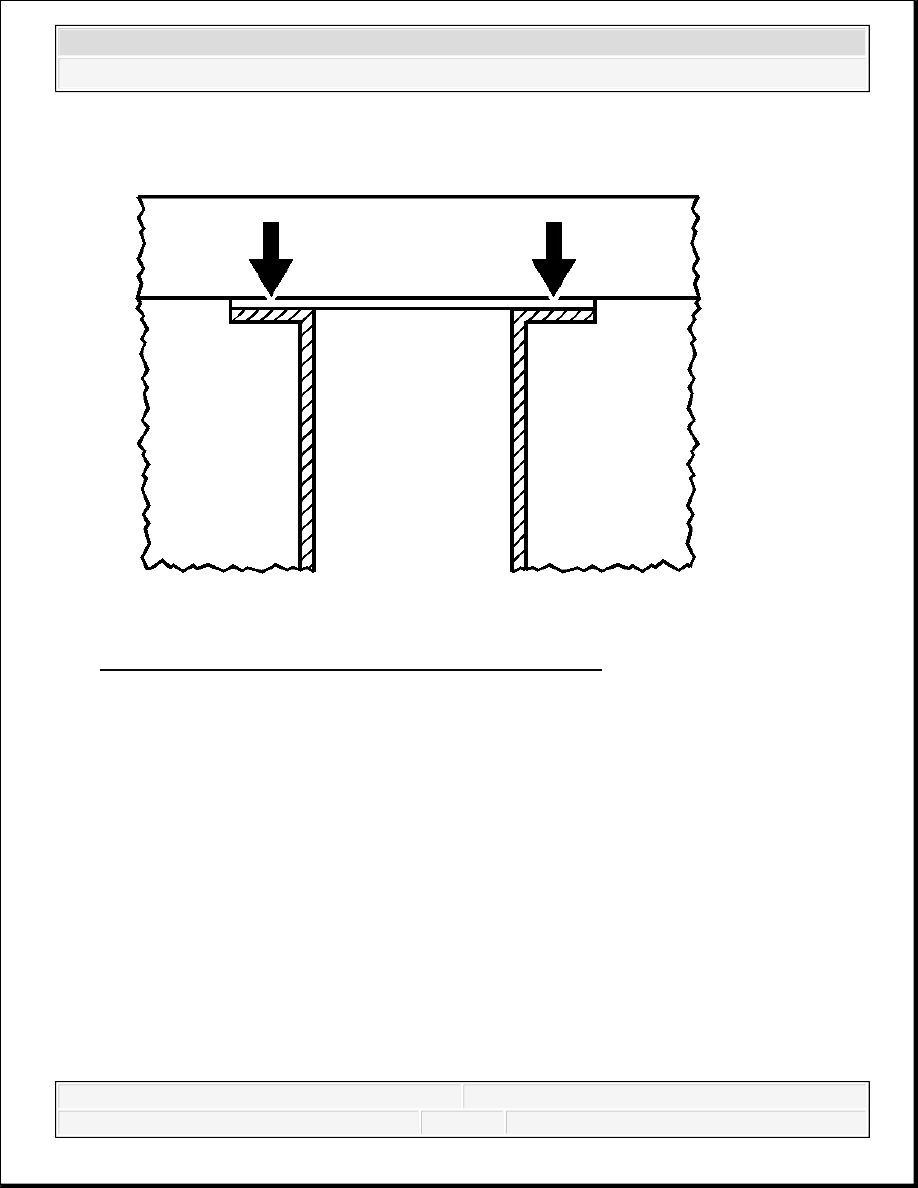

Fig. 425: View Of Improperly Cut Cylinder Bore Sleeve
Courtesy of GENERAL MOTORS CORP.

22. Looking at the front of the straight edge, check to see if light is protruding through the

bottom of the straight edge and the top of the cylinder bore sleeve flange. If light is present
of either side or both sides of the cylinder bore sleeve, the cylinder bore sleeve is cut
incorrectly and a new cylinder bore sleeve needs to be installed.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



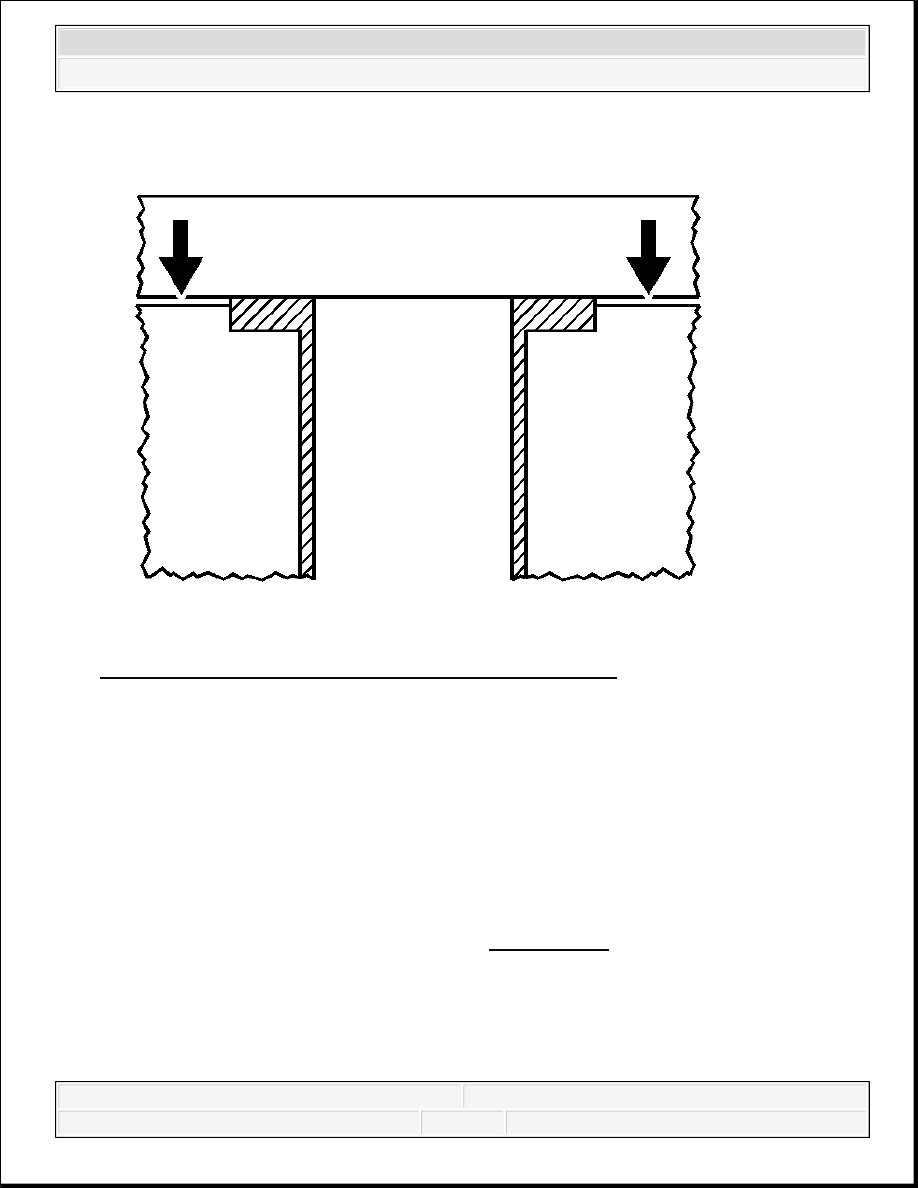

Fig. 426: View Of For Properly Cut Cylinder Bore Sleeve
Courtesy of GENERAL MOTORS CORP.

23. Looking at the front of the straight edge, check to see if light is protruding through the

bottom of the straight edge and the top of the cylinder block deck surface. If light is present
on both sides of the cylinder block, the cylinder bore sleeve is cut correctly.

24. Proceed to the next bore sleeve to be trimmed repeating steps 10-23 if necessary.

PISTON AND CONNECTING ROD ASSEMBLE

Tools Required

J 43654 Piston Pin Retainer Remover/Installer. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



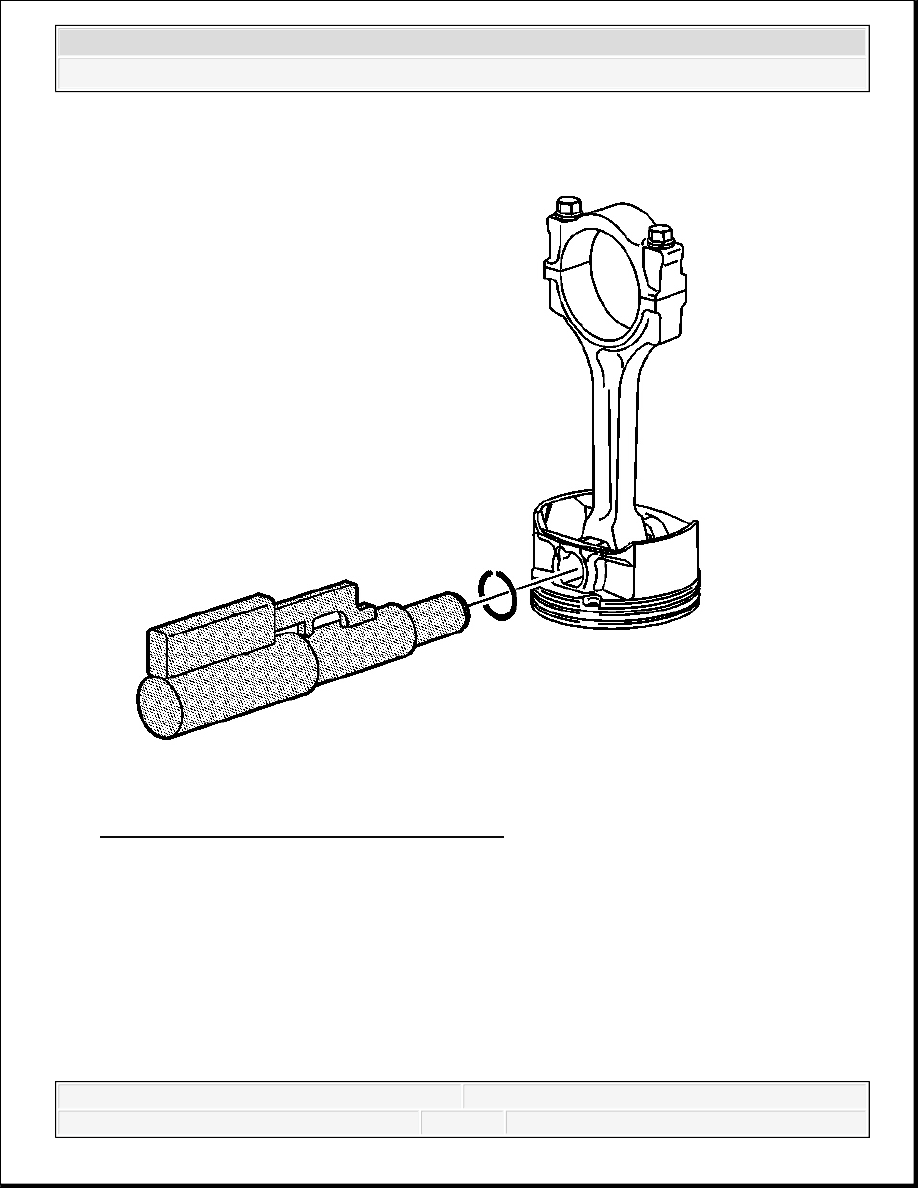

Fig. 427: View Of Piston Pin Retaining Clips
Courtesy of GENERAL MOTORS CORP.

1. Lubricate the piston pin with clean engine oil.

2. Install one of the piston pin retainers into the retainer groove.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



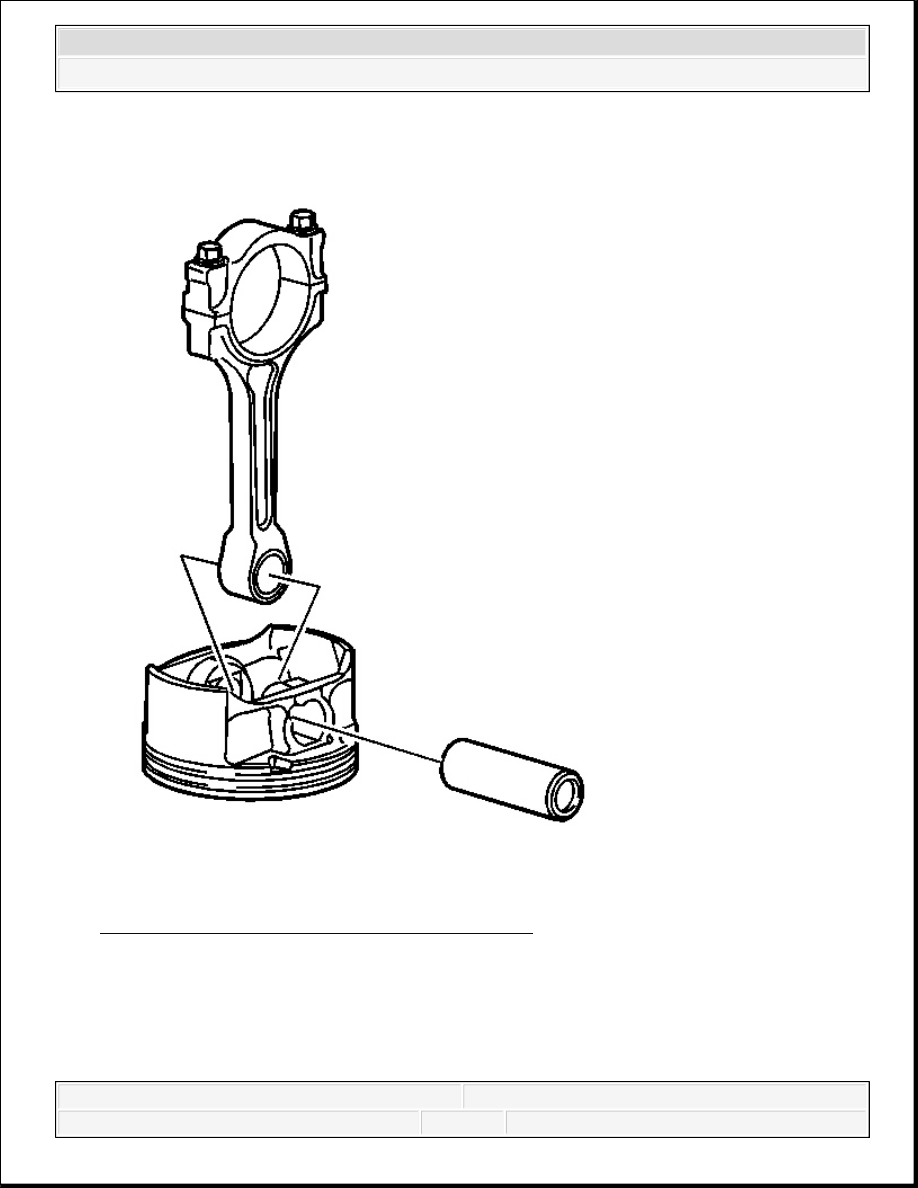

Fig. 428: View Of Piston Pin & Connecting Rod
Courtesy of GENERAL MOTORS CORP.

3. Install the connecting rod and piston pin. Push the piston pin in until it bottoms against the

installed piston pin retainer.
