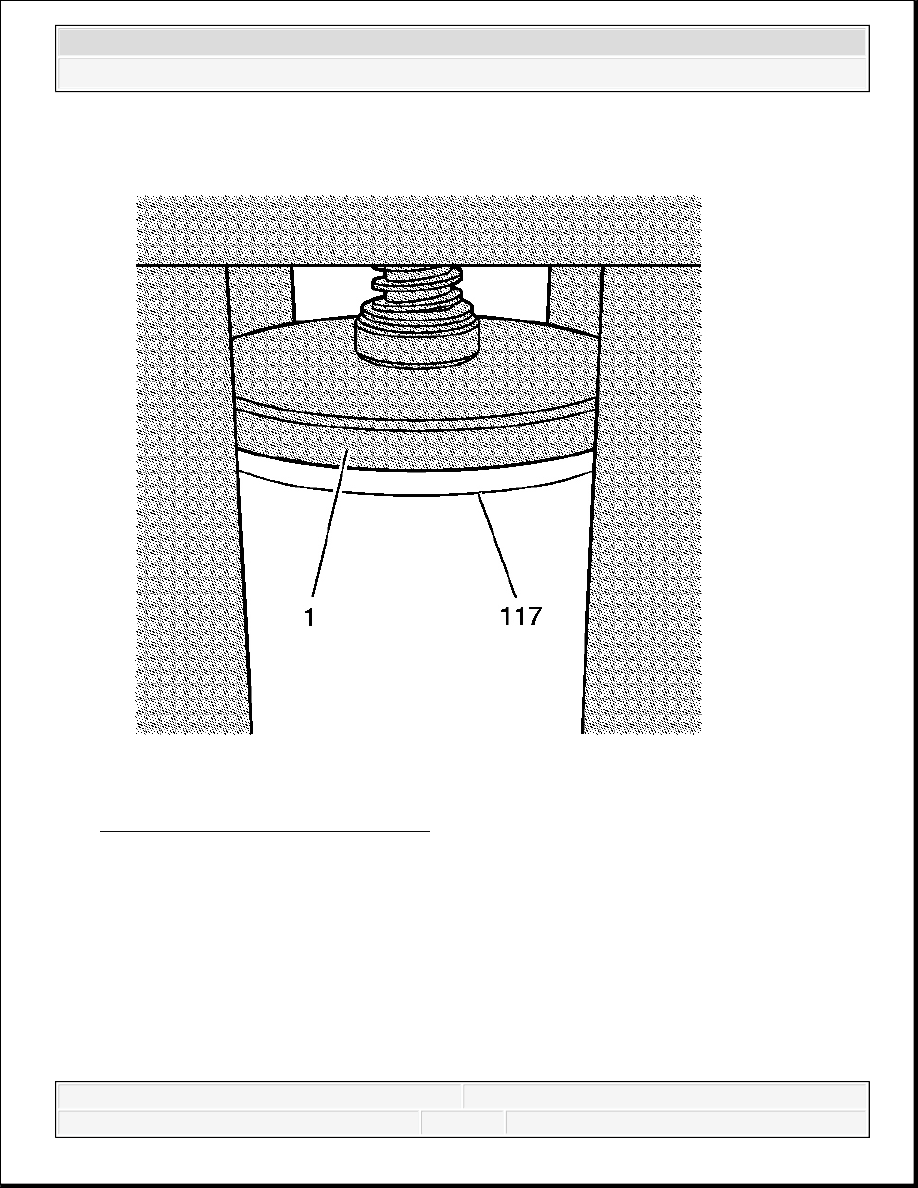

Fig. 411: View Of Installation Arbor
Courtesy of GENERAL MOTORS CORP.

6. Align the installation arbor (1) onto the top of the cylinder bore sleeve (117).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

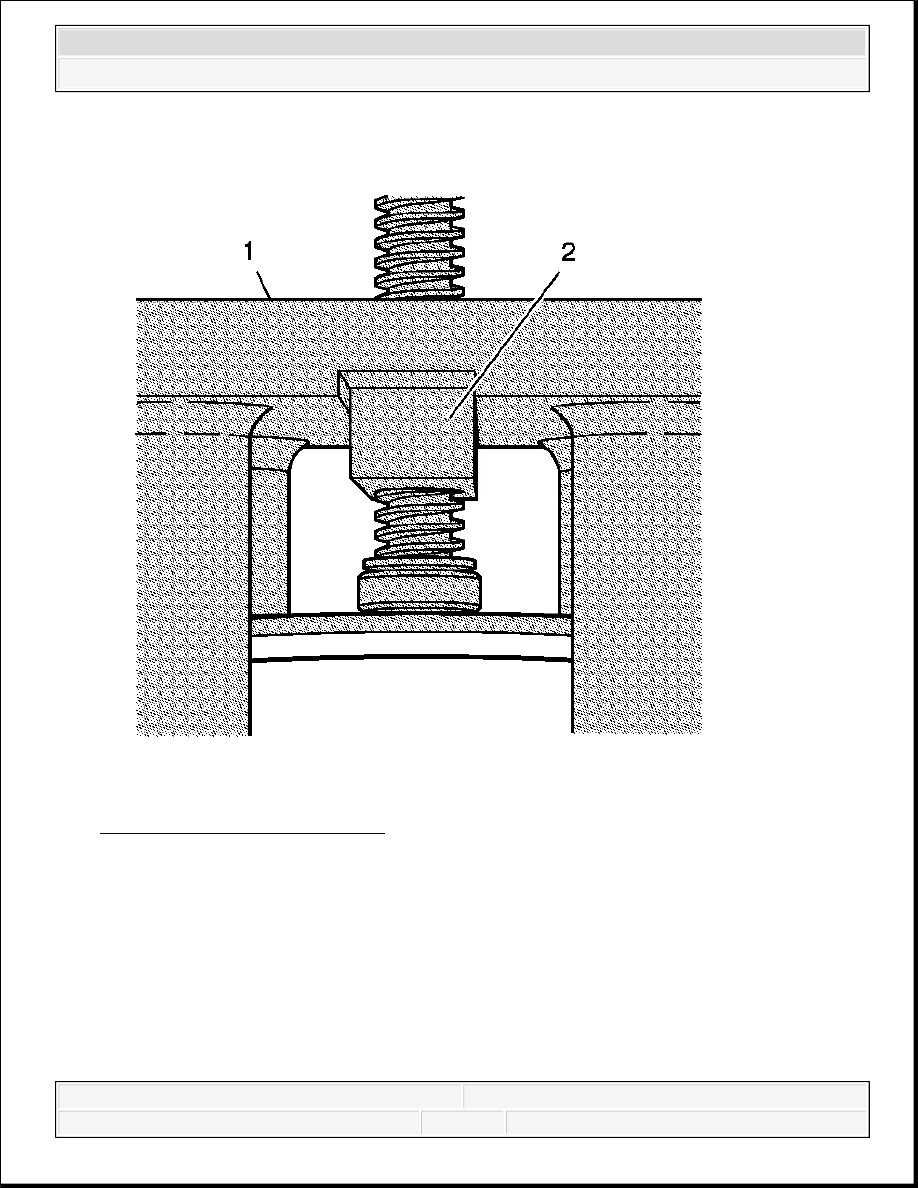

Fig. 412: View Of Pusher Block
Courtesy of GENERAL MOTORS CORP.

7. Align the pusher block (2) of cylinder bore sleeve installer EN 45680-403 into the groove

of fixture EN 45680-401 (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

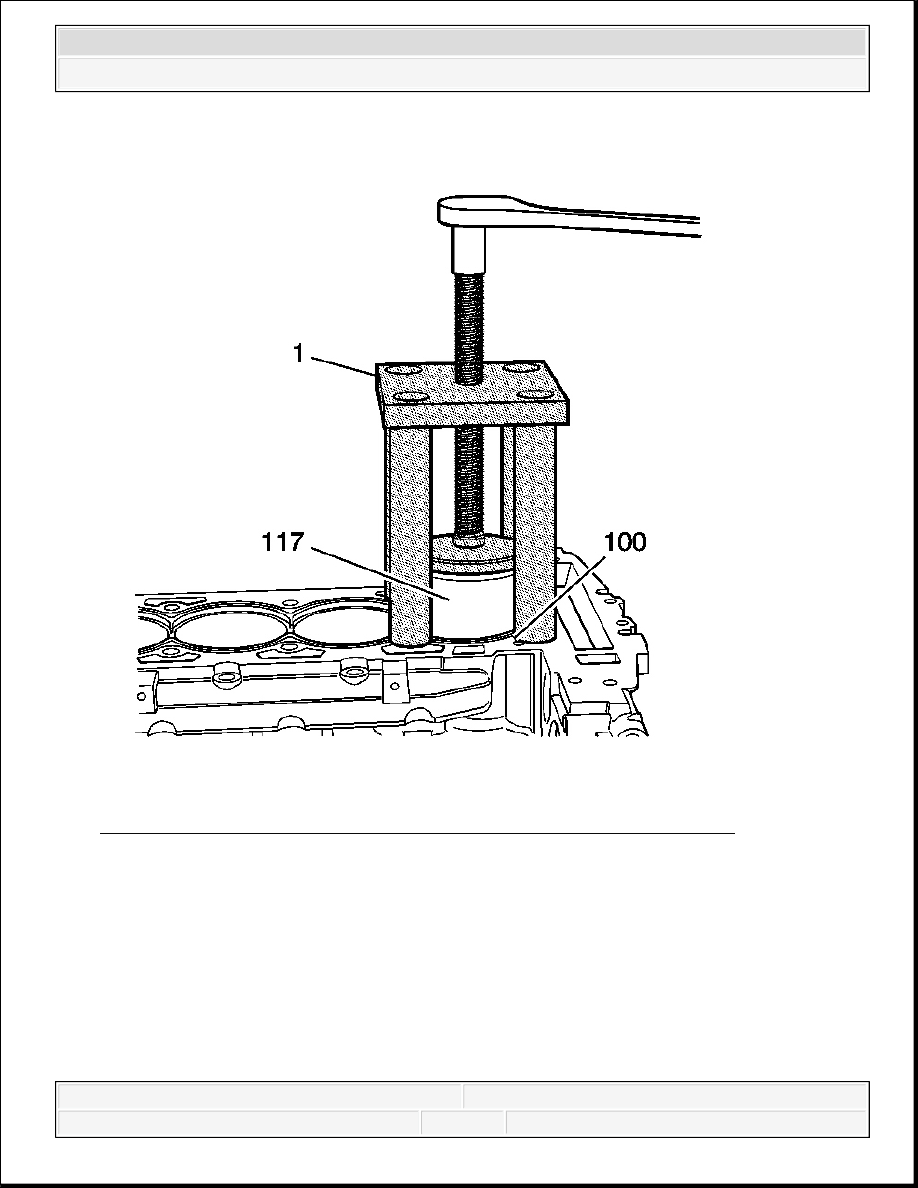

Fig. 413: Installing Cylinder Bore Sleeve Into Engine Block Using Tool
Courtesy of GENERAL MOTORS CORP.

8. Using a ratchet, rotate the threaded shaft of fixture EN 45680-401/cylinder bore sleeve

installer EN 45680-403 assembly (1) in order to install the cylinder bore sleeve (117) into
the engine block (100).

NOTE:

Do not use any air powered or electric tools to rotate the
threaded shaft of the fixture EN 45680-401/cylinder bore sleeve
installer EN 45680-403 assembly or damage to the cylinder
bore sleeve will occur.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



9. Do not completely seat the cylinder bore sleeve in the block. Leave approximately 1/16

inch of the cylinder bore sleeve above the surface of the cylinder block.

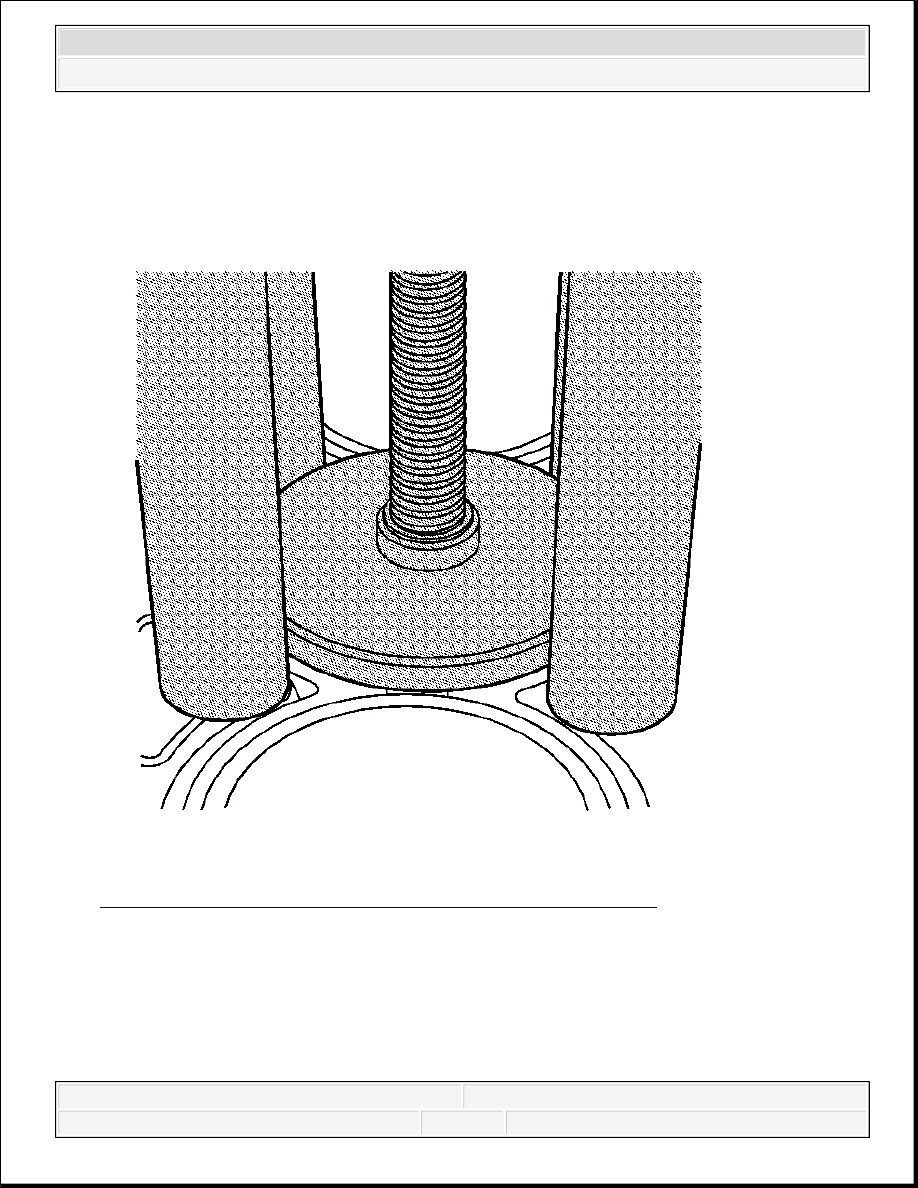

Fig. 414: Seating Cylinder Bore Sleeve Completely Using Tool
Courtesy of GENERAL MOTORS CORP.

10. Using a torque wrench, torque the threaded shaft of the fixture EN 45680-401/cylinder bore

sleeve installer EN 45680-403 assembly to 102 N.m (75 lb ft) in order to completely seat
the cylinder bore sleeve in the cylinder block. With the cylinder bore sleeve properly
installed, a minimal portion of the cylinder bore sleeve flange will protrude above the block
deck surface.
