Hummer H3. Manual - part 1757

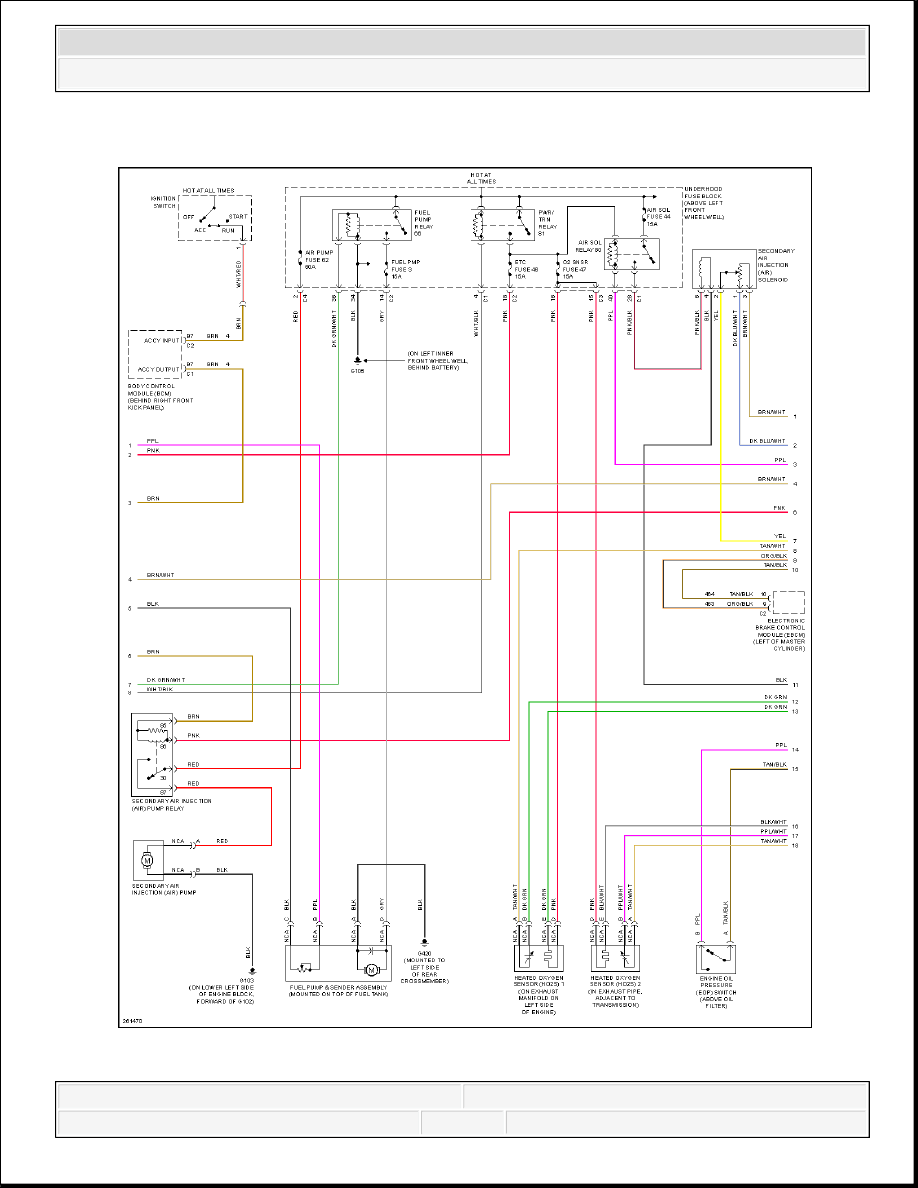

Fig. 13: 3.7L VIN E, Engine Performance Circuit (1 of 5)



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3



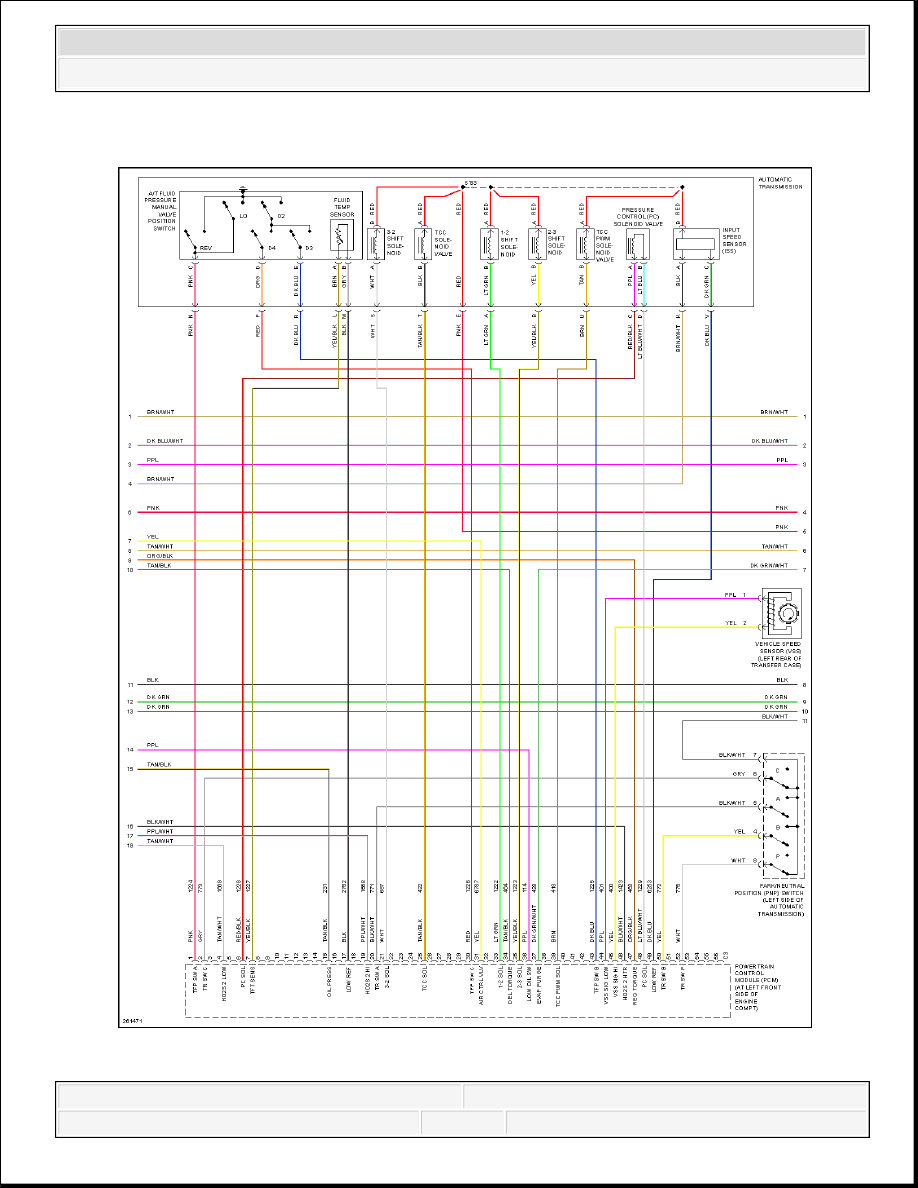

Fig. 14: 3.7L VIN E, Engine Performance Circuit (2 of 5)



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3
