WINDSHIELD WASHER HOSE REPLACEMENT

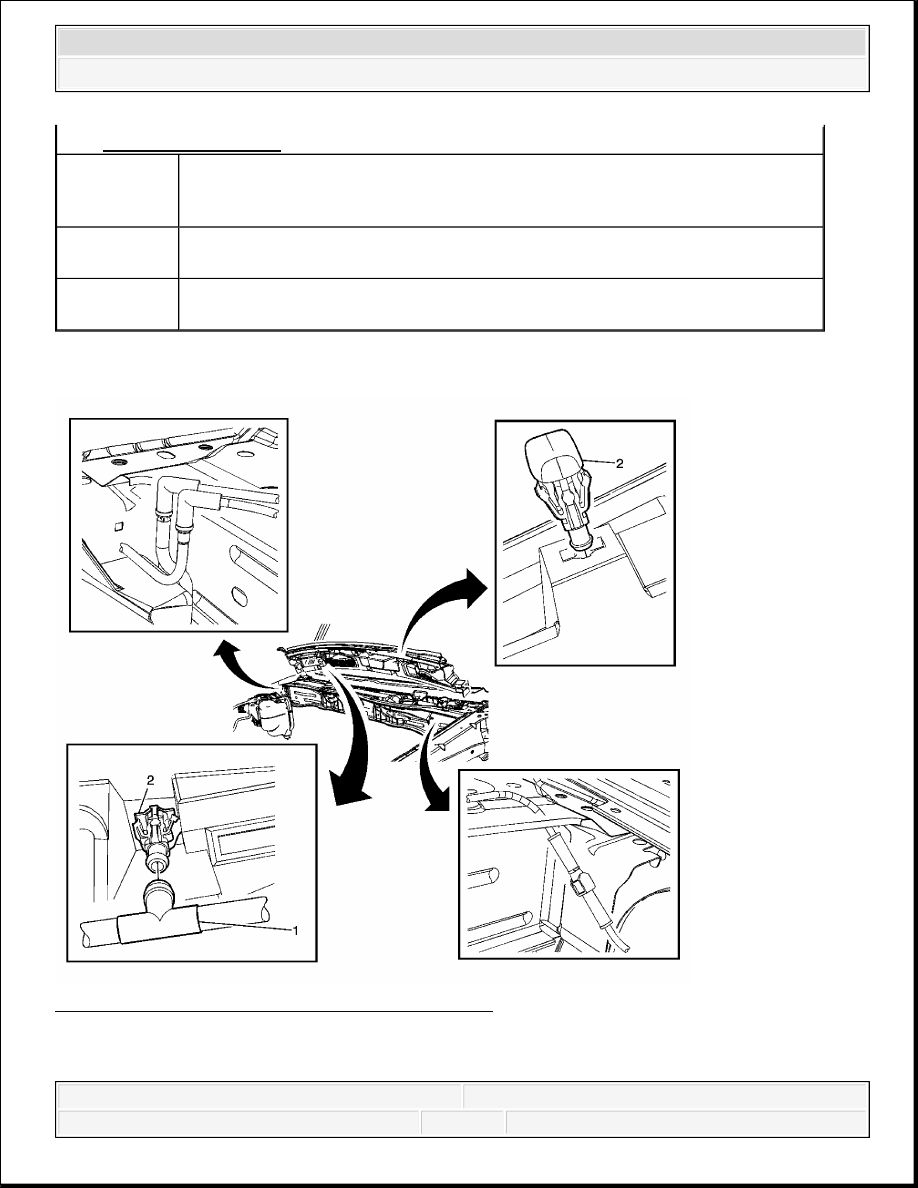

Fig. 19: Hose Replacement - Windshield Washer
Courtesy of GENERAL MOTORS CORP.

Windshield Washer Hose Replacement

(Right Hand Drive) .

1

Windshield Washer Solvent Container Bolts

Tighten: 9 N.m (80 lb in)

2

Air Inlet Panel Rear Washer Hose
Tip: Disconnect the hose at the plenum.

3

Rear Window Washer Solvent Container Hose Assembly
Tip: Disconnect the hose elbow from the rear washer pump spout.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



REAR WINDOW WASHER NOZZLE HOSE REPLACEMENT

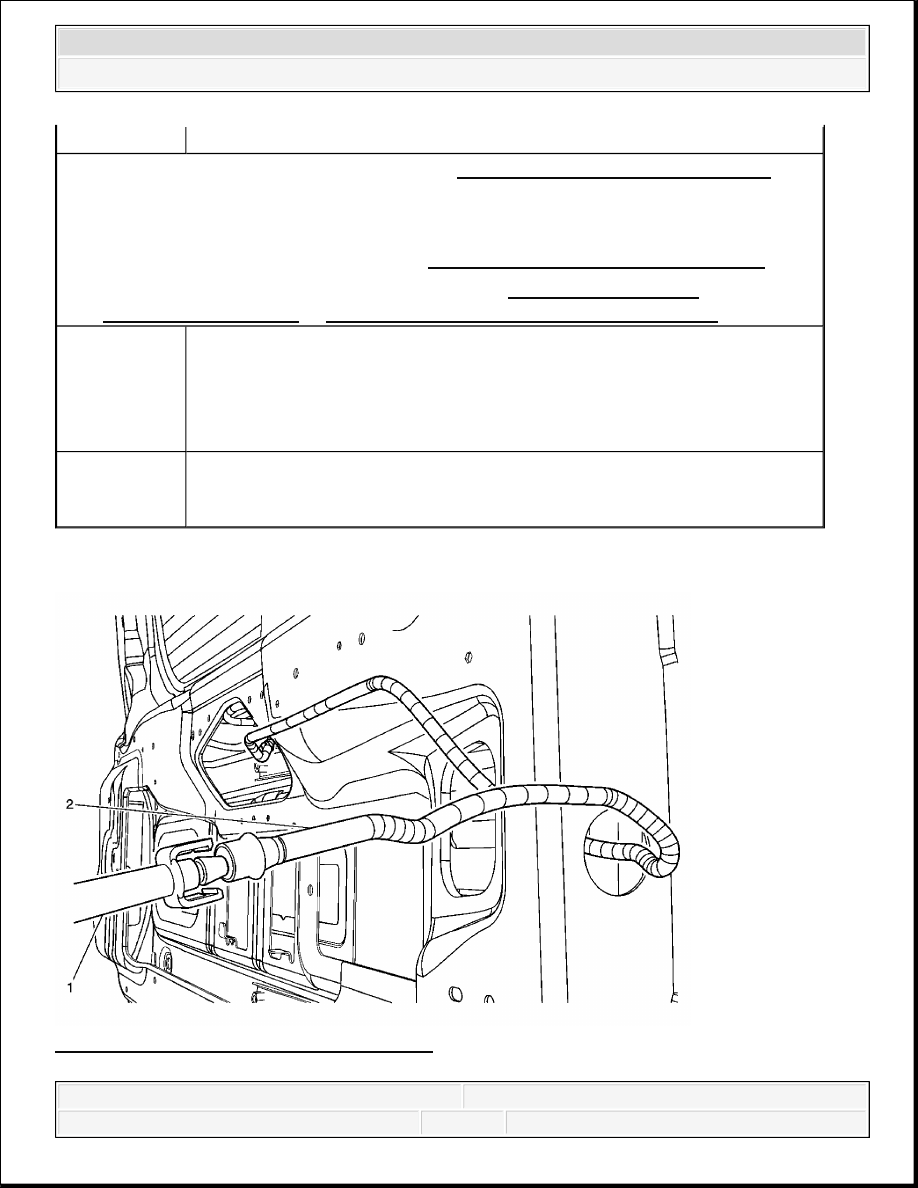

Fig. 20: Washer Hose Replacement - Rear
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the front wiper arms. Refer to Windshield Wiper Arm Replacement.

2. Remove the lower air inlet grille panel. Refer to Air Inlet Grille Panel

Replacement (Upper) or Air Inlet Grille Panel Replacement (Lower).

1

Hose, Windshield Washer (Qty: 1)
Tip:

Remove the hose T-connection and elbow from the washer nozzles.

Remove the hose from the lower air inlet grille panel retainers.

2

Nozzle, Windshield Washer (Qty: 2)
Tip: Squeeze the washer nozzle tabs and push the nozzle outward from the
lower air inlet grille panel.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



Rear Window Washer Nozzle Hose Replacement

WASHER SOLVENT CONTAINER REPLACEMENT (PRIOR TO VIN 78135604)

Removal Procedure

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedure

1. Remove the rear wiper motor. Refer to Rear Window Wiper Motor Replacement.

2. Remove the left body side trim. Refer to Body Side Trim Panel Replacement - Left

Side .

1

Hose, Bodyside Electrical Harness Washer (Qty: 1)
Tip: Release connector claws from rear washer hose connection.

2

Hose, Rear Windshield Washer (Qty: 1)
Tip: Pull the washer hose rearward from the end gate and out from the
washer elbow opening.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



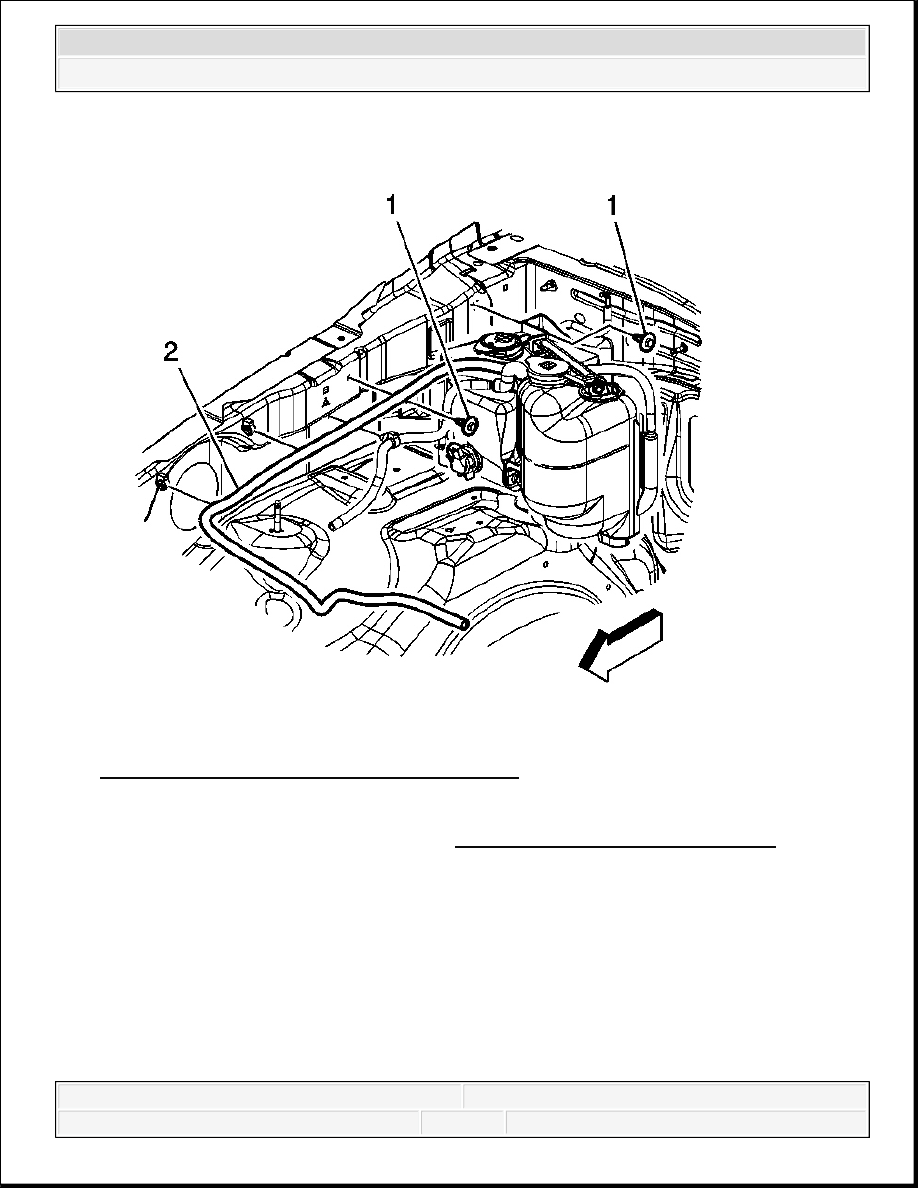

Fig. 21: Identifying Washer Solvent Container
Courtesy of GENERAL MOTORS CORP.

1. Remove the air cleaner assembly. Refer to Air Cleaner Assembly Replacement

2. Remove the washer container to front wheelhouse upper extension bolts (1).

3. Disconnect the coolant overflow hose (2) from the wheelhouse upper extension retainer

clips.

4. Pinch the coolant hose to prevent coolant loss and remove the hose.
