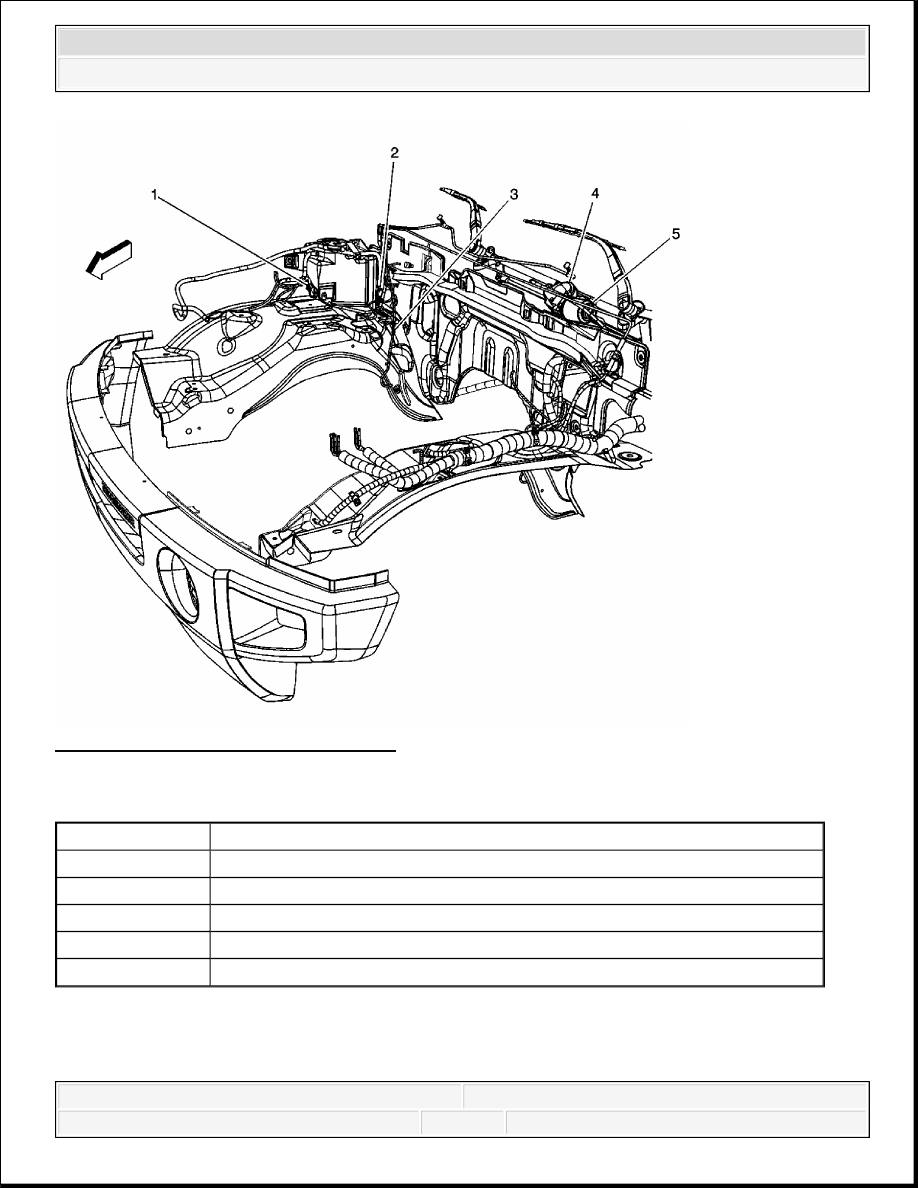

Fig. 4: View Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

Callout

Component Name

1

Rear Window Washer Fluid Pump

2

Windshield Washer Fluid Pump

3

Body Harness

4

Windshield Wiper/Washer Module

5

Windshield Wiper Motor



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



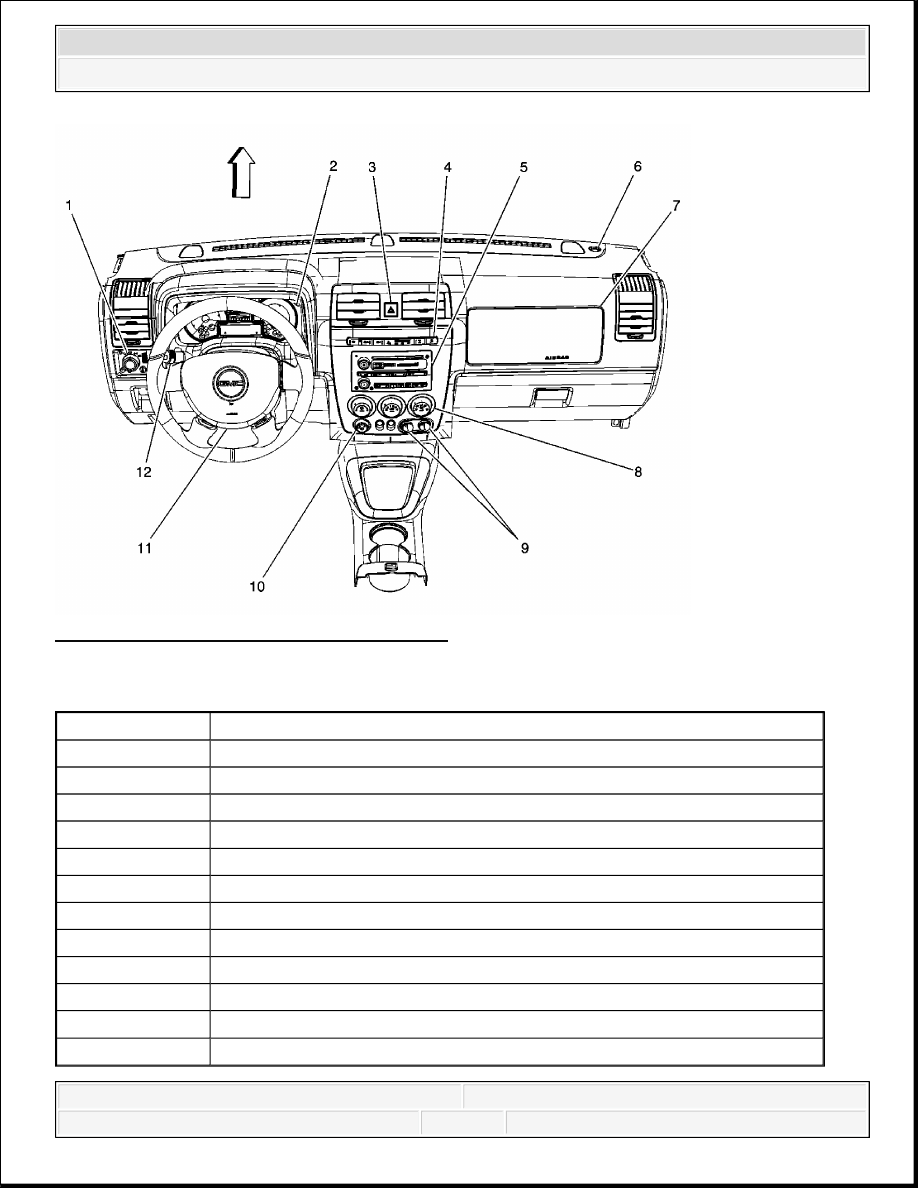

Fig. 5: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

1

Headlamp Switch

2

Instrument Panel Cluster (IPC)

3

Hazard Switch

4

Accessory Switch

5

Radio

6

Ambient Light Sensor

7

Inflatable Restraint I/P Module

8

HVAC Control Module

9

Auxiliary Power Outlets - Front

10

Rear Window Wiper/Washer Switch

11

Inflatable Restraint Steering Wheel Module

12

Turn Signal/Multifunction Switch



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



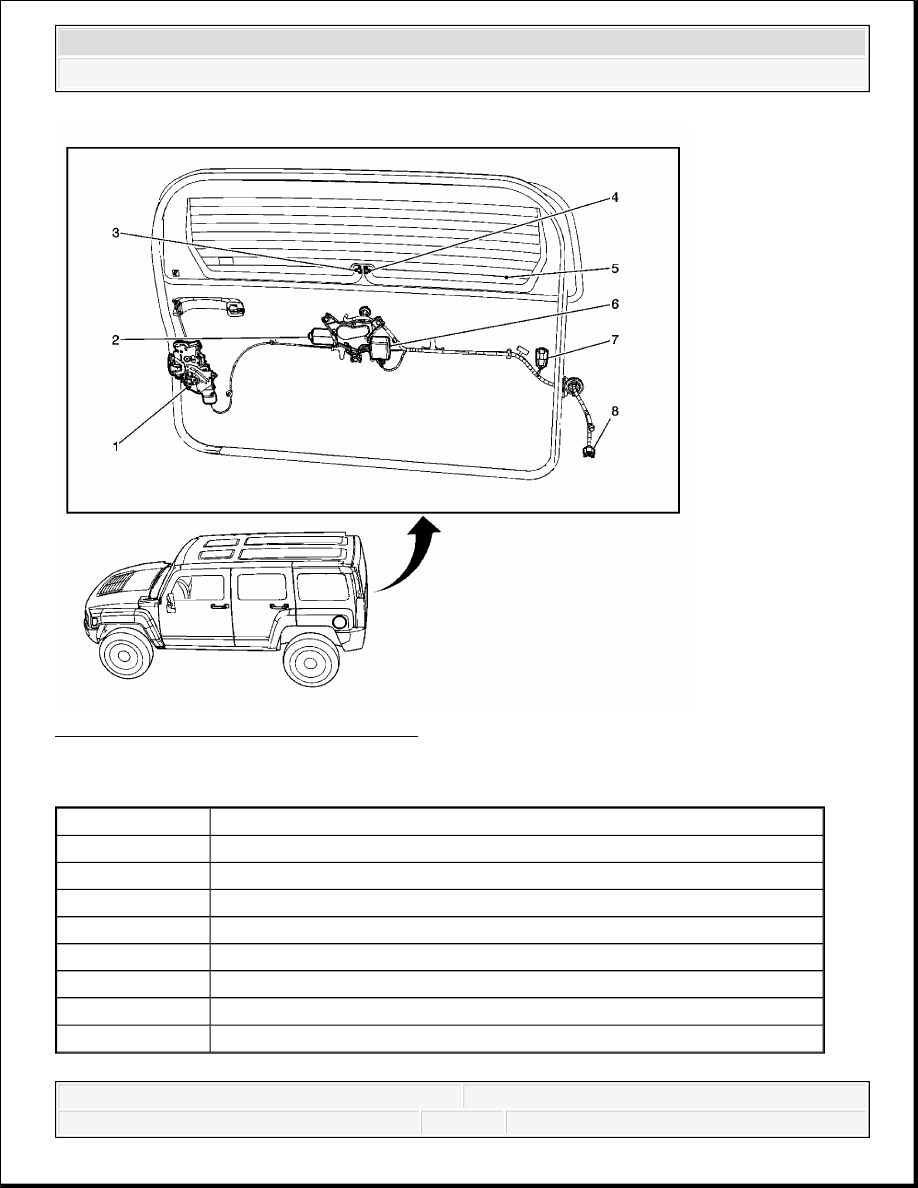

Fig. 6: Identifying Endgate Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

1

Door Lock Actuator - Endgate

2

Rear Window Wiper Motor

3

Rear Window Defogger Connector

4

Rear Window Defogger Connector

5

Rear Window Defogger

6

Rear Window Wiper/Washer Module

7

C901 CHMSL Jumper Harness to Endgate Harness

8

C450 Body Harness to Endgate Harness



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



WIPER/WASHER CONNECTOR END VIEWS

Rear Window Washer Fluid Pump (LHD)

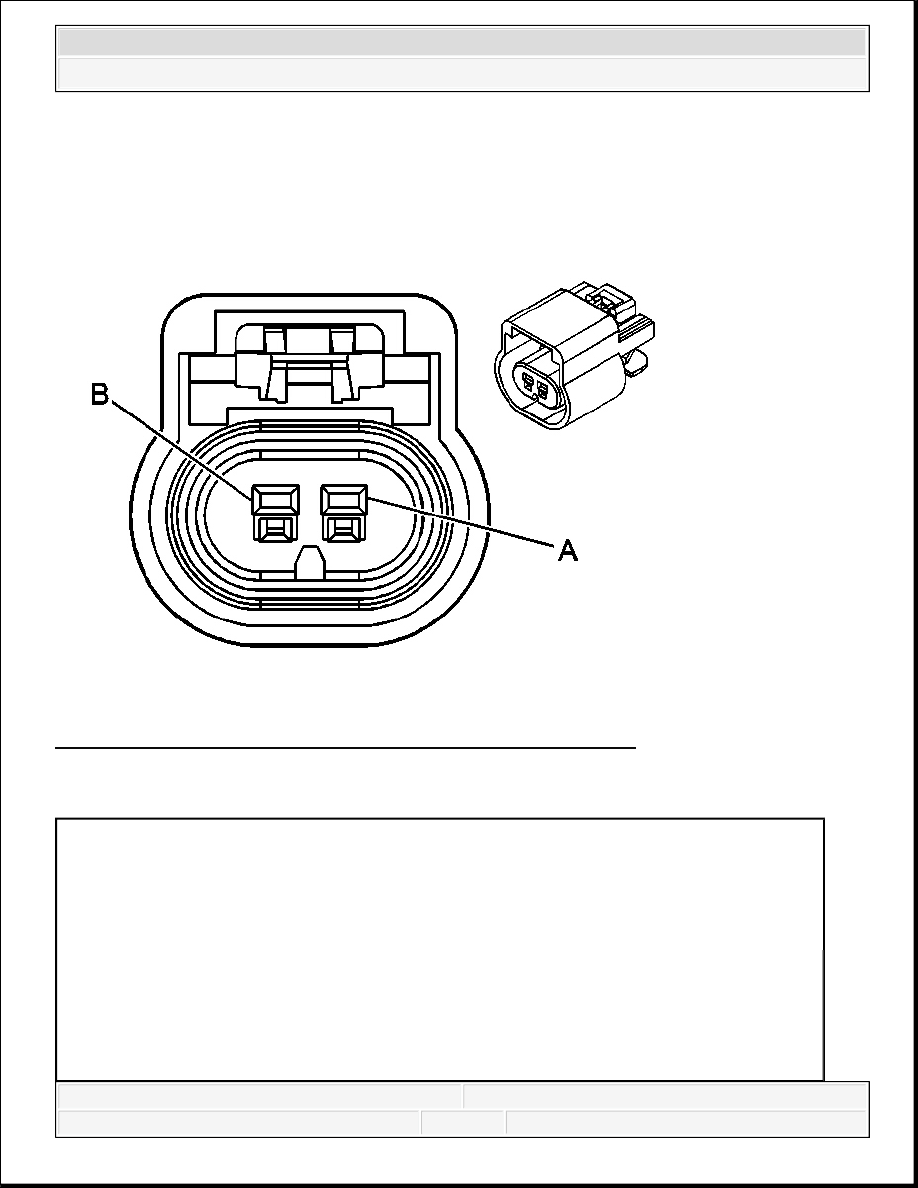

Fig. 7: Rear Window Washer Fluid Pump Connector End Views
Courtesy of GENERAL MOTORS CORP.

Rear Window Washer Pump Connector Parts Information

Connector Part Information

OEM: 15326801

Service: 15306156

Description: 2-Way F GT 150 Series Sealed (BK)

Terminal Part Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit
