Hummer H3. Manual - part 1730

Fig. 88: Applying Urethane Adhesive To Inner Surface Of Window
Courtesy of GENERAL MOTORS CORP.

21. Use the edge of the window as a guide for the nozzle in order to apply the urethane adhesive

(1) to the inner surface of the window (3).



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Fig. 89: Installing Rear Window
Courtesy of GENERAL MOTORS CORP.

22. With the aid of an assistant, place the window in the opening.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

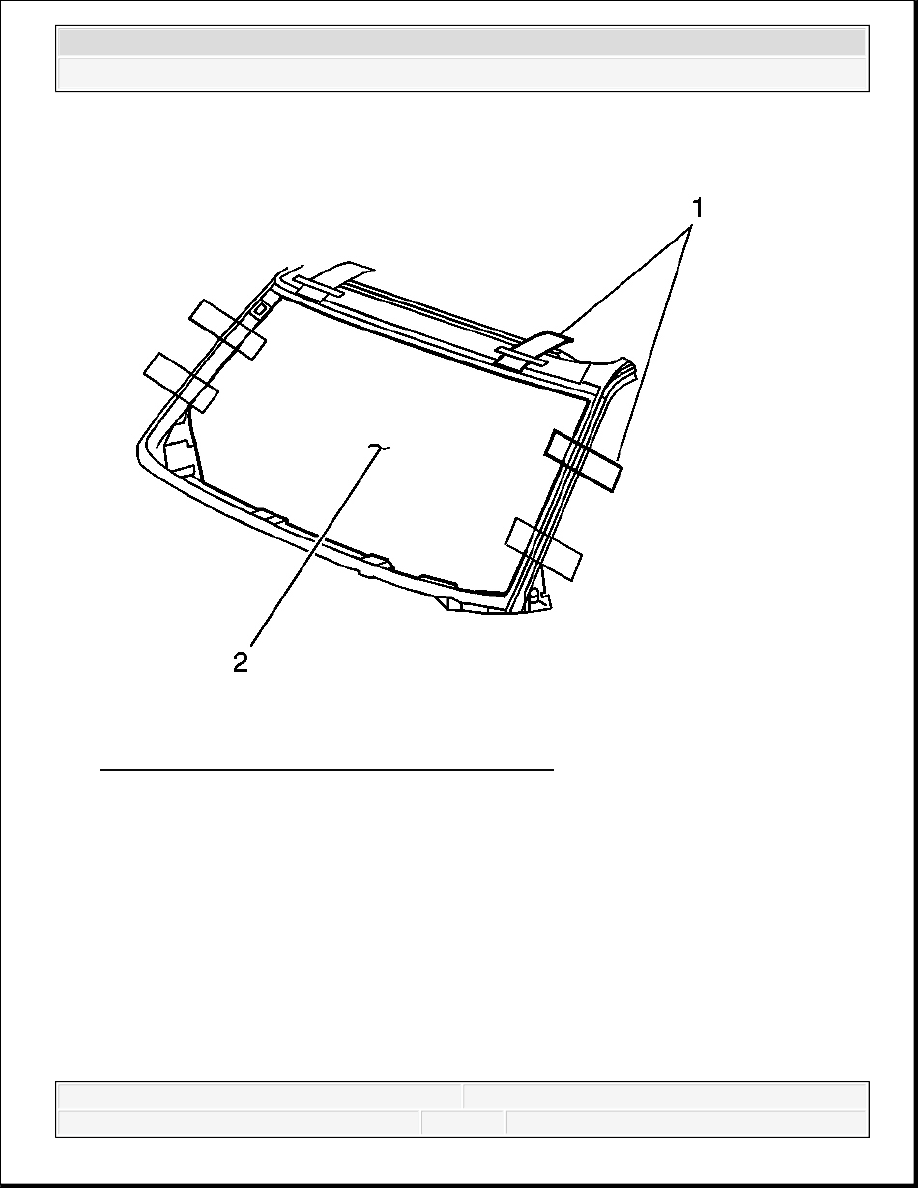

Fig. 90: Aligning Tape Lines On Window To Body
Courtesy of GENERAL MOTORS CORP.

23. Align the masking tape (1) lines on the window (2) and the body.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

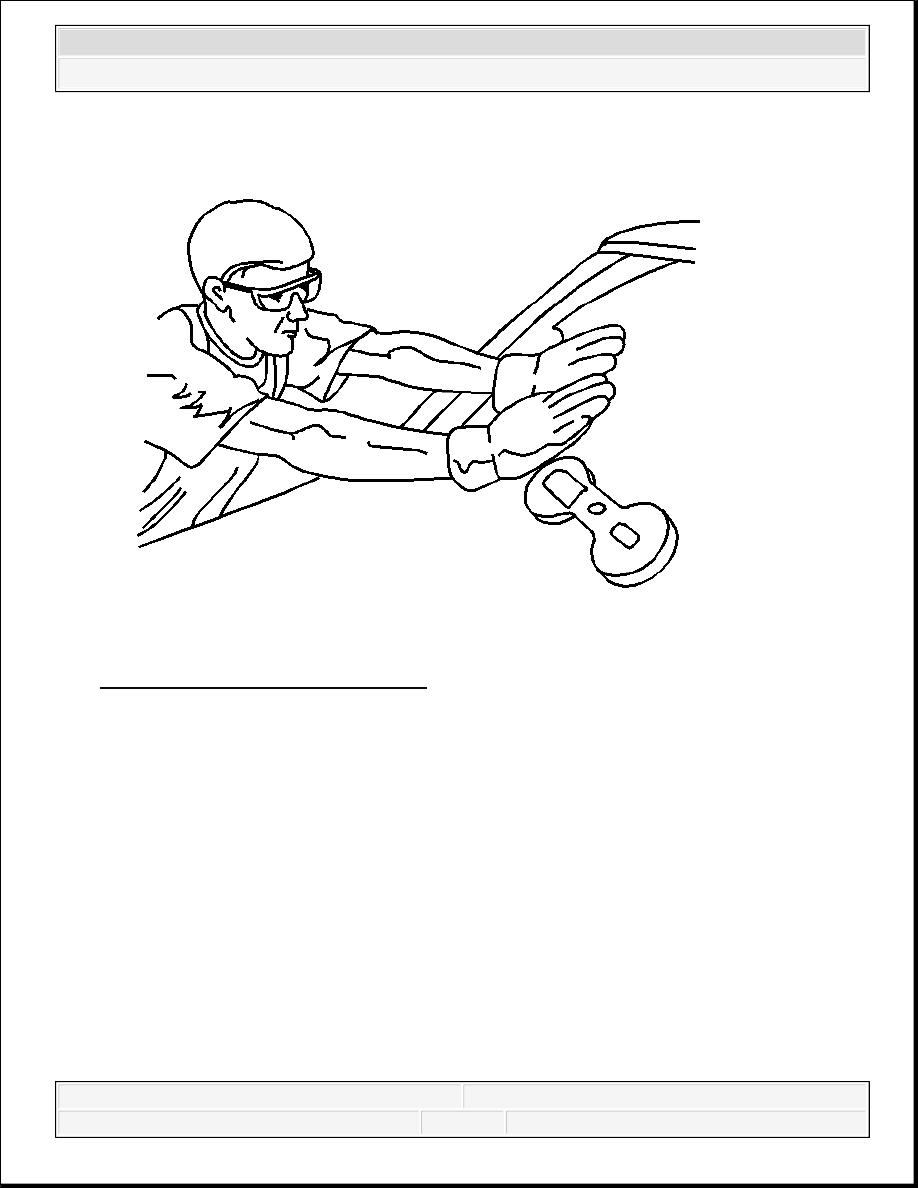

Fig. 91: Pressing Window Into Place
Courtesy of GENERAL MOTORS CORP.

24. Press firmly around the entire periphery of the window in order to wet-out the urethane

bead.

25. Tape the window to the body in order to minimize movement until the urethane adhesive

cures.

IMPORTANT: To prevent damage to the window due to objects impacting

an exposed edge, upon installation, the window must rest 1
mm (0.040 in) below the surface of the sheet metal.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3
