Hummer H3. Manual - part 1723

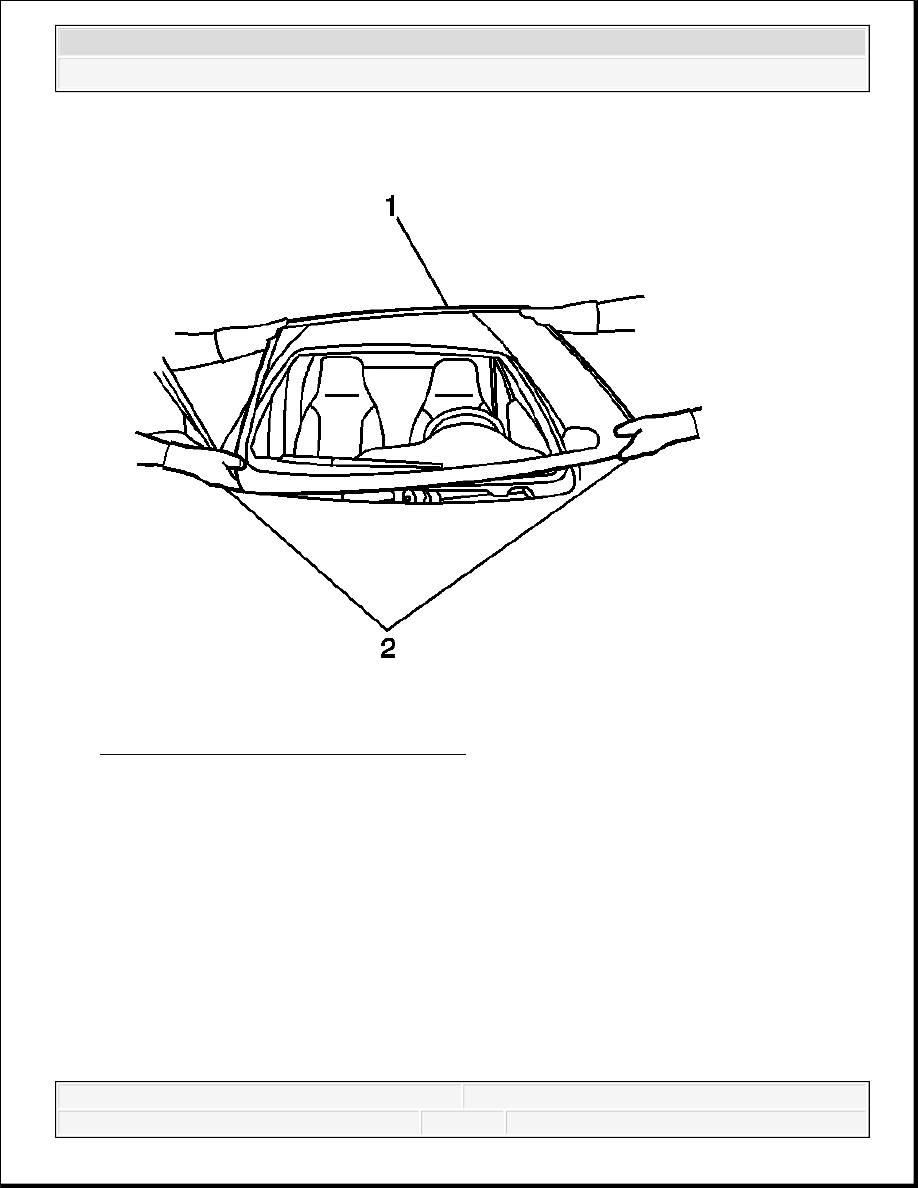

Fig. 64: Removing/Installing Windshield
Courtesy of GENERAL MOTORS CORP.

24. With the aid of an assistant (2), place the window (1) in the opening.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

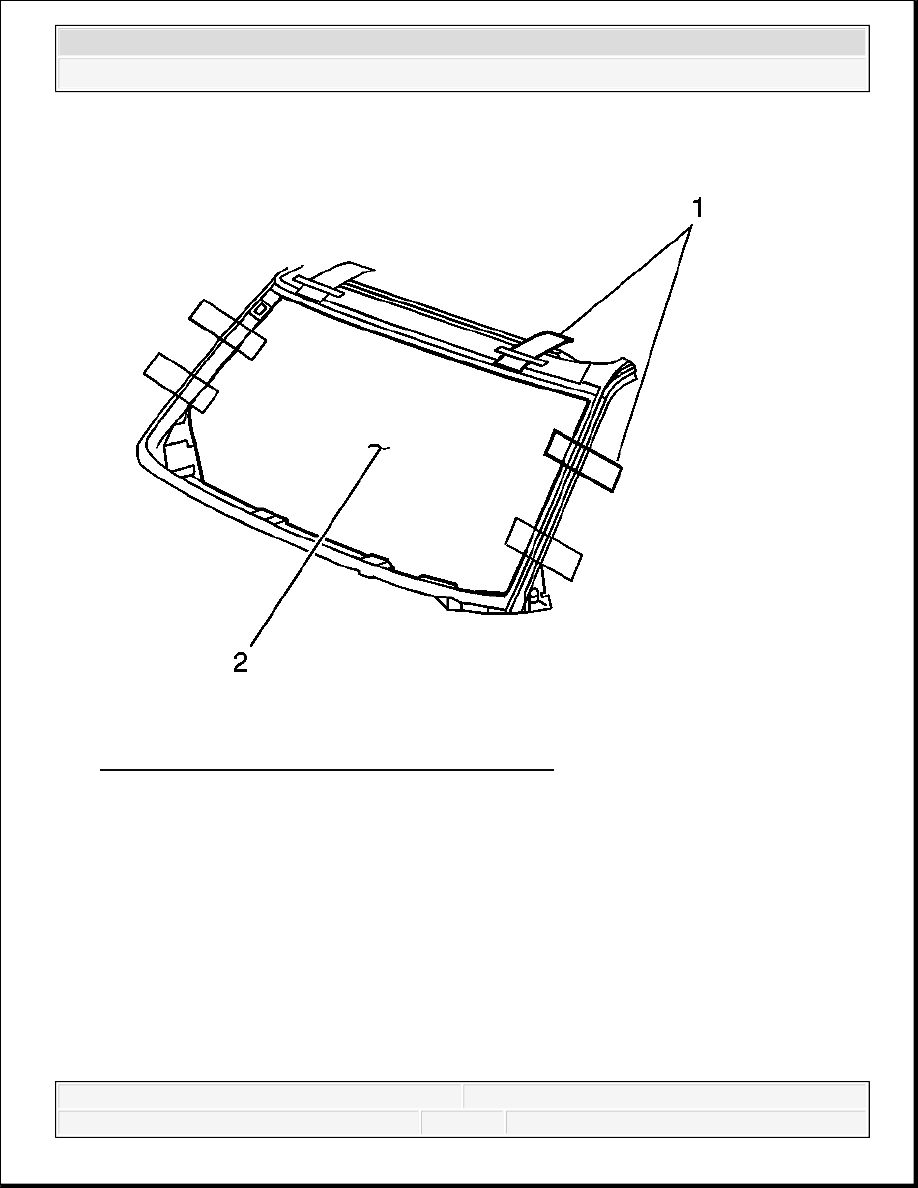

Fig. 65: Aligning Tape Lines On Window To Body
Courtesy of GENERAL MOTORS CORP.

25. Align the masking tape (1) lines on the window (2) and the body.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

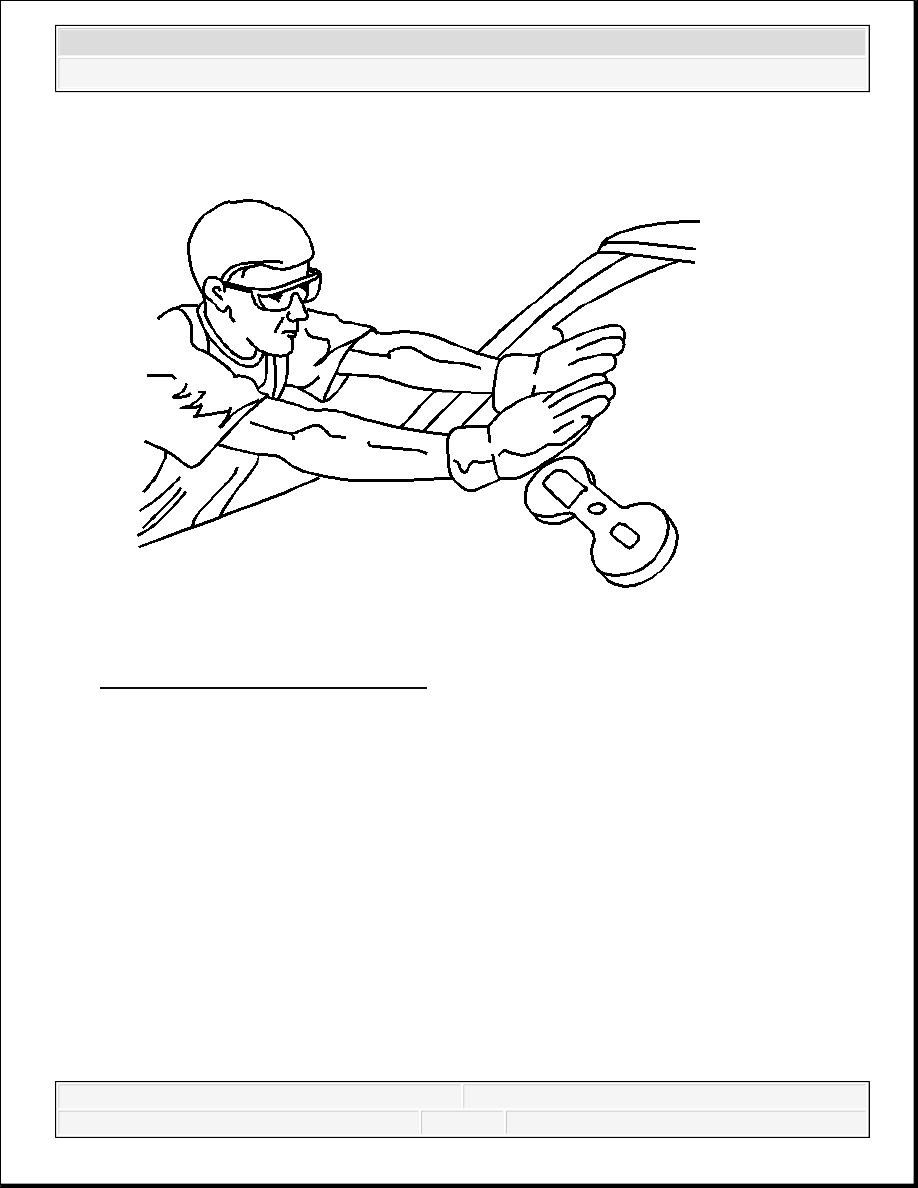

Fig. 66: Pressing Window Into Place
Courtesy of GENERAL MOTORS CORP.

26. Press firmly around the entire periphery of the windshield in order to wet-out the urethane

bead.

27. Tape the window to the body in order to minimize movement until the urethane adhesive

cures.

NOTE:

Avoid damage to the window from impacting objects due to an
exposed edge. The window must be 1 mm (0.025 in) below the
surface of the sheet metal to avoid window damage.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

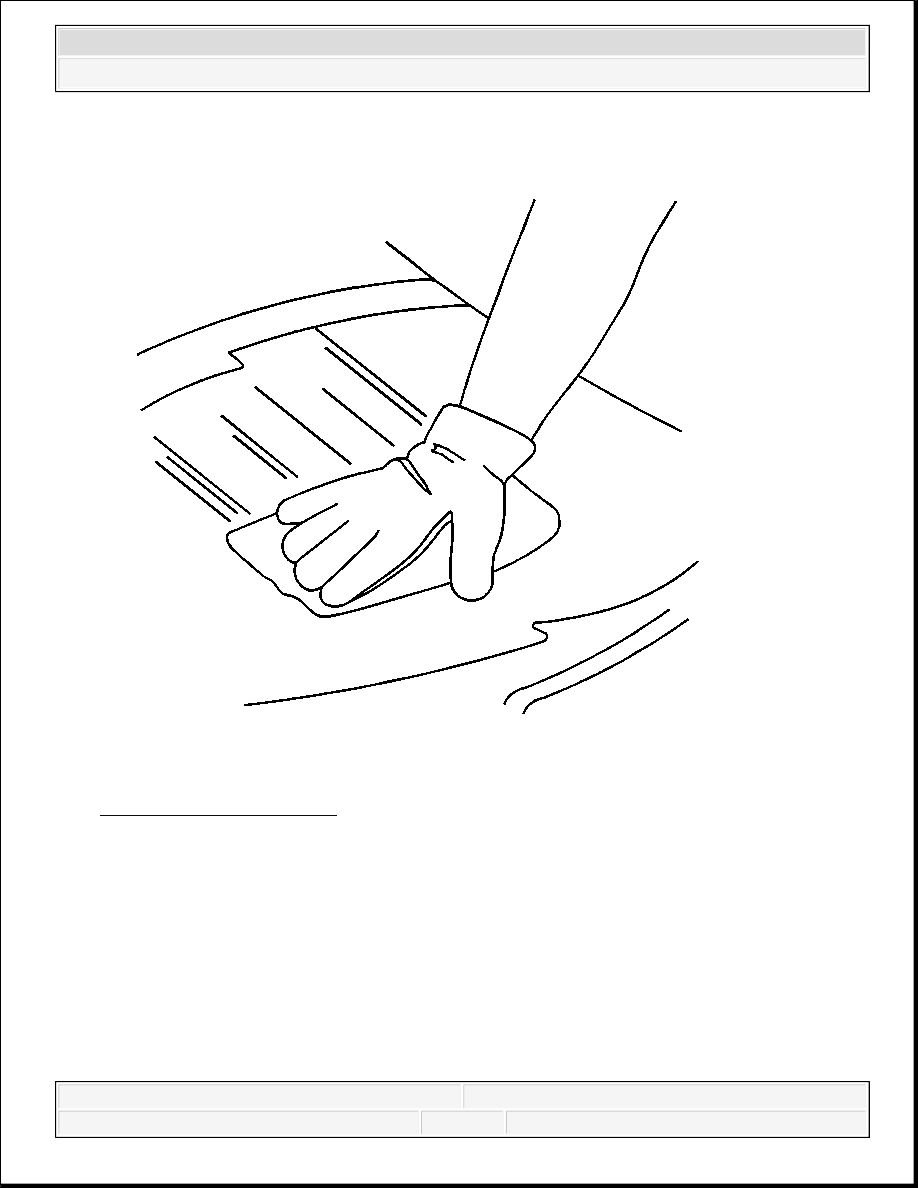

Fig. 67: Cleaning Window
Courtesy of GENERAL MOTORS CORP.

28. Clean any excess urethane adhesive from the body.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3
