Hummer H3. Manual - part 171

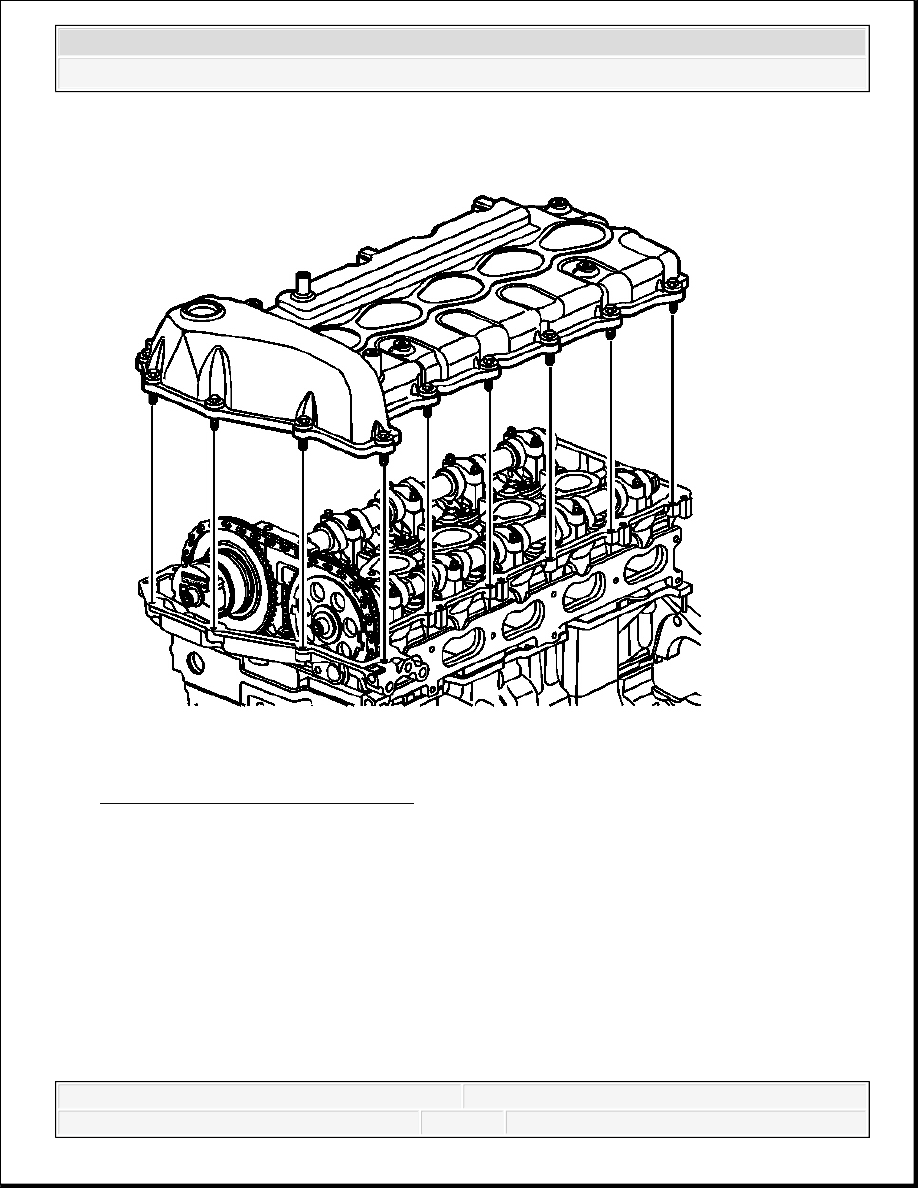

Fig. 322: View Of Camshaft Cover
Courtesy of GENERAL MOTORS CORP.

2. Remove the camshaft cover and bolts.

3. Remove the discard the camshaft cover seal.

OIL PAN REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



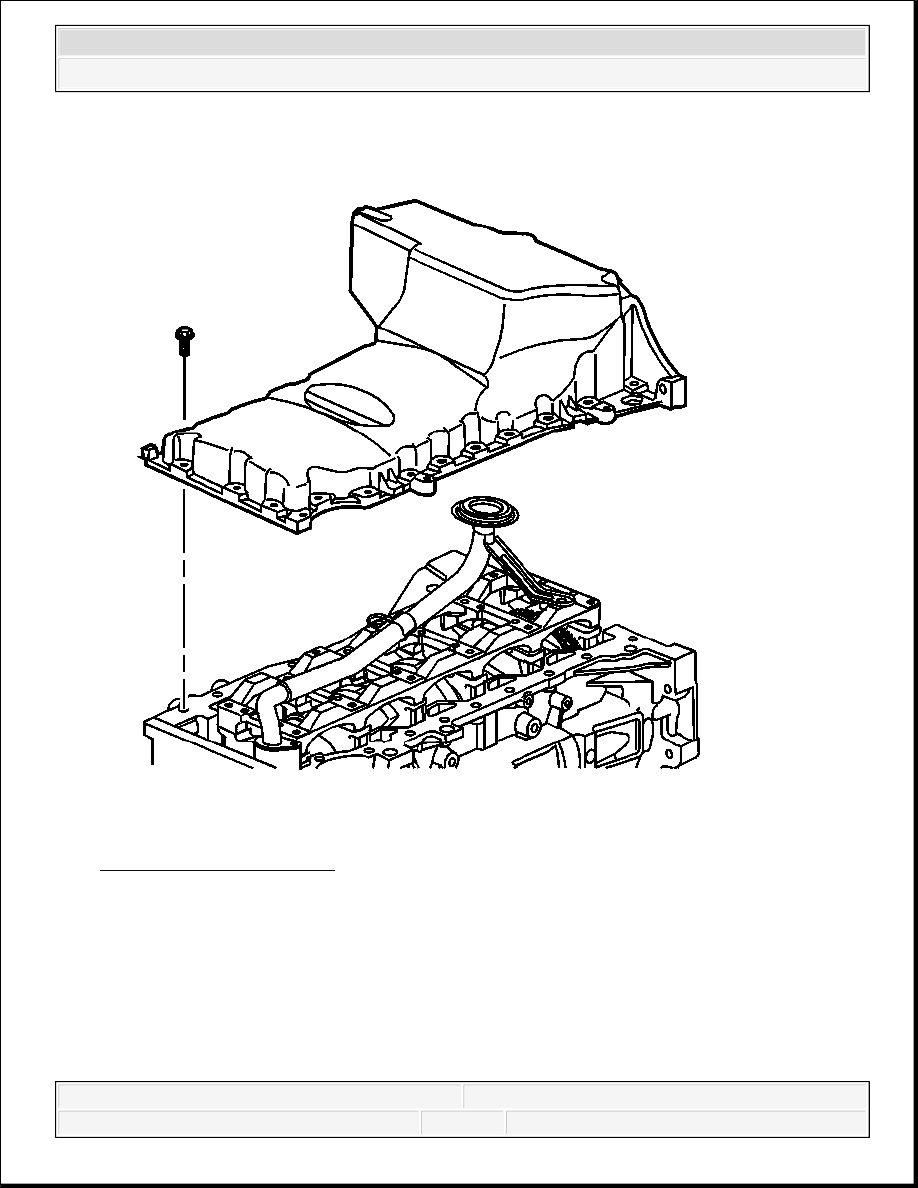

Fig. 323: View Of Oil Pan
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil pan bolts.

2. Install 2 of the oil pan bolts into the threaded holes (jack bolts) to break the seal of oil pan.

3. Remove the oil pan.

OIL PUMP PIPE AND SCREEN ASSEMBLY REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 324: View Of Oil Pump Pipe
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil pump pipe bolts.

2. Remove the oil pump pipe.

3. Remove and discard the oil pump pipe gasket.

CRANKSHAFT BALANCER REMOVAL

Tools Required:

J 41816-2 Crankshaft End Protector. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



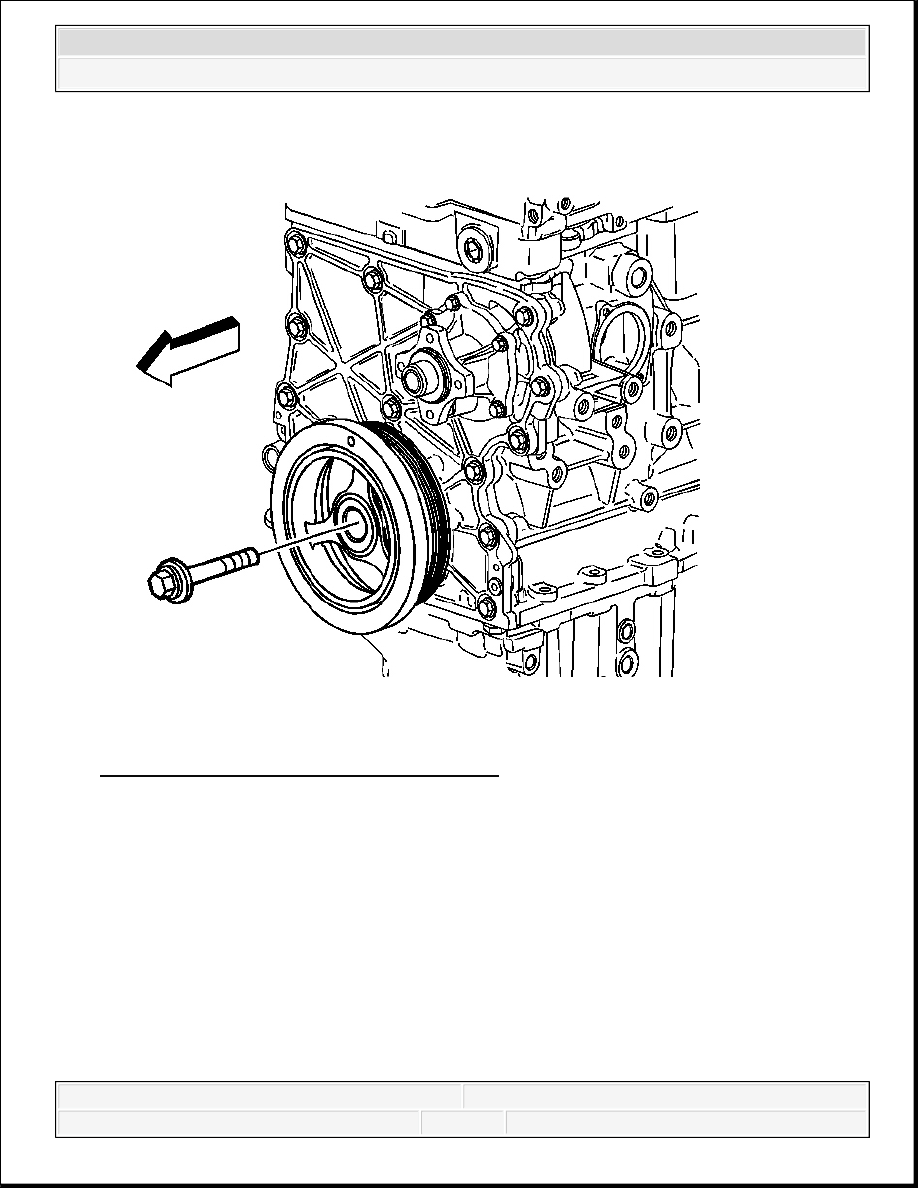

Fig. 325: View Of Crankshaft Balancer Bolt
Courtesy of GENERAL MOTORS CORP.

1. Remove and discard the crankshaft balancer bolt.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
