Left Rear Window Motor Connector Terminal Identification

Window Motor - Right Rear

OEM: 12129487

Service: 88988609

Description: 2-Way F Metri-Pack 280 Series Flexlock, Sealed (GY)

Terminal Part Information

Terminal/Tray: 12129409/4

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

D-BU

670

Power Window Motor Right Rear Up
Control

B

BN

671

Power Window Motor Right Rear
Down Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



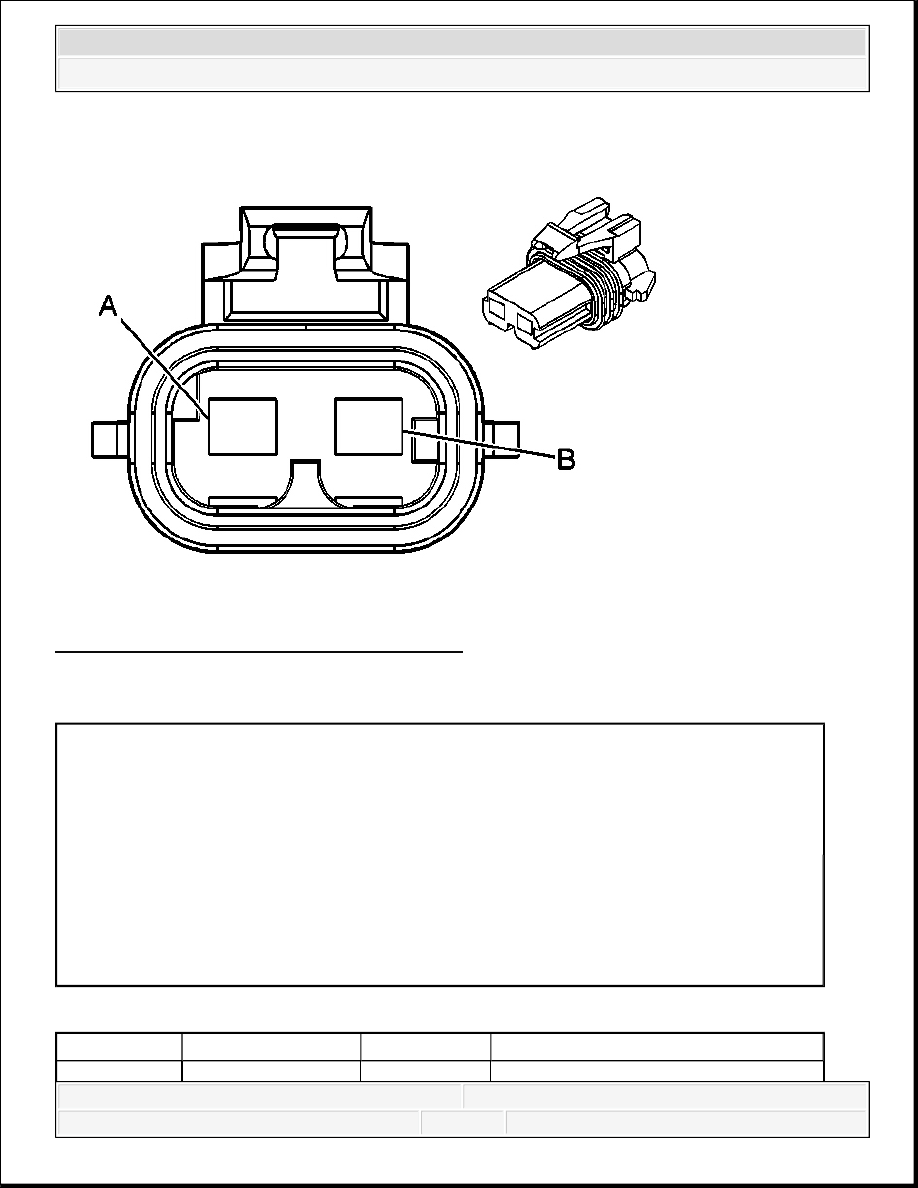

Fig. 20: Window Motor Connector End View
Courtesy of GENERAL MOTORS CORP.

Right Rear Window Motor Connector Parts Information

Right Rear Window Motor Connector Terminal Identification

Connector Part Information

OEM: 12129487

Service: 88988609

Description: 2-Way F Metri-Pack 280 Series Flexlock, Sealed (GY)

Terminal Part Information

Terminal/Tray: 12129409/4

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Window Switch - Left Rear

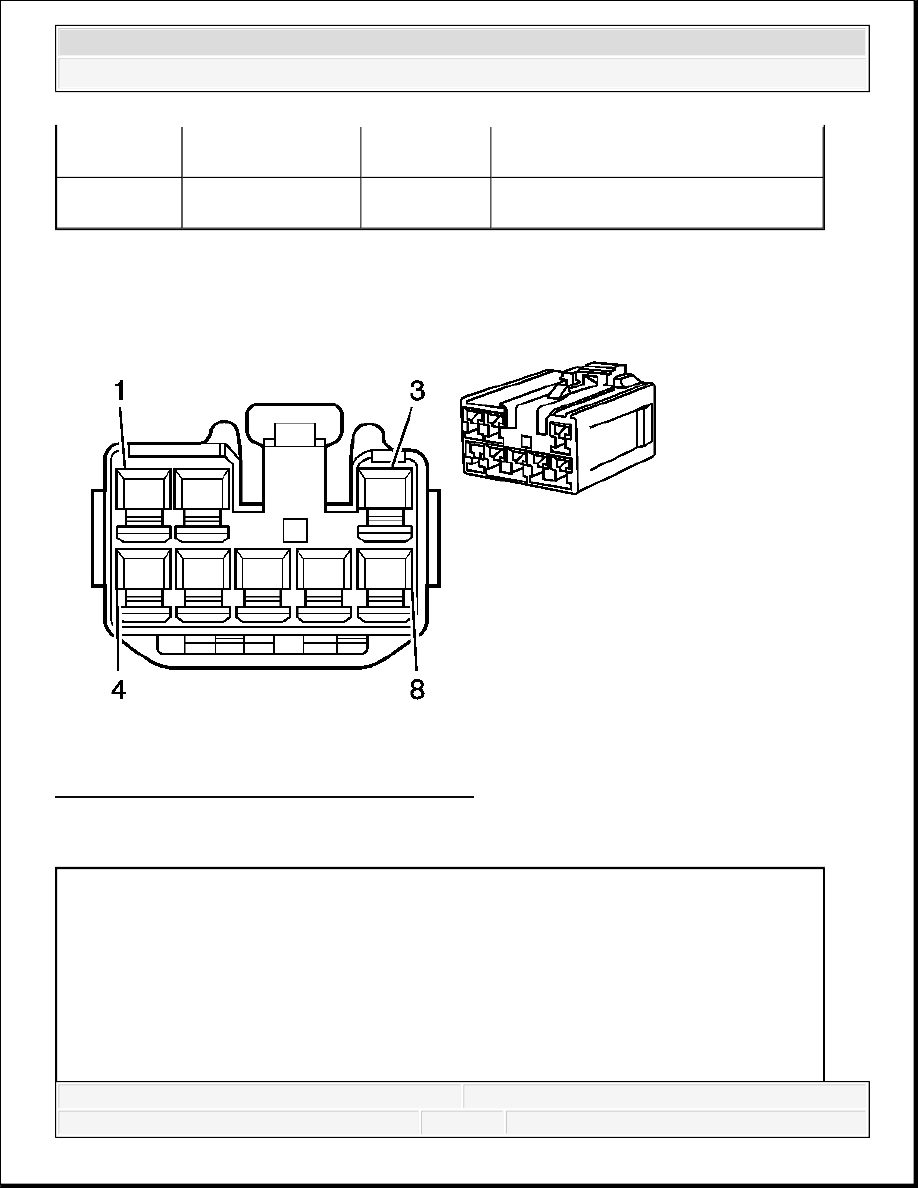

Fig. 21: Window Switch Connector End Views
Courtesy of GENERAL MOTORS CORP.

Left Rear Window Switch Connector Parts Information

A

D-BU

670

Power Window Motor Right Rear Up
Control

B

BN

671

Power Window Motor Right Rear
Down Control

Connector Part Information

OEM: 6240-5068

Service: 88987940

Description: 8-Way F 090 TS Series (BU)

Terminal Part Information

Pins: 1-2, 4-5



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Left Rear Window Switch Connector Terminal Identification

Window Switch - Right Rear

Terminal/Tray 8240-4882/22

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pins: 3, 6-8

Terminal/Tray: 8240-4942/22

Core/Insulation Crimp: 2/1

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pin

Wire Color

Circuit No.

Function

1

D-GN

168

Power Window Master Switch Left
Rear Up Signal

2

BN

9

Park Lamp Supply Voltage

3

BK

1450

Ground

4

PU

169

Power Window Master Switch Left
Rear Down Signal

5

D-BU

1307

Power Window Master Switch
Lockout Signal

6

YE

643

Accessory Voltage

7

BN

671

Power Window Motor Right Rear
Down Control

8

D-BU

670

Power Window Motor Right Rear Up
Control
