Fig. 139: Installing Rear Output Shaft Seal
Courtesy of GENERAL MOTORS CORP.

58. Using the J 45756 , install the rear output shaft seal. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



Fig. 140: View Of Vehicle Speed Sensor (VSS) & O-Ring Seal
Courtesy of GENERAL MOTORS CORP.

59. Install the vehicle speed sensor with a new O-ring seal.

Tighten: Tighten the speed sensor to 17 N.m (13 lb ft).



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



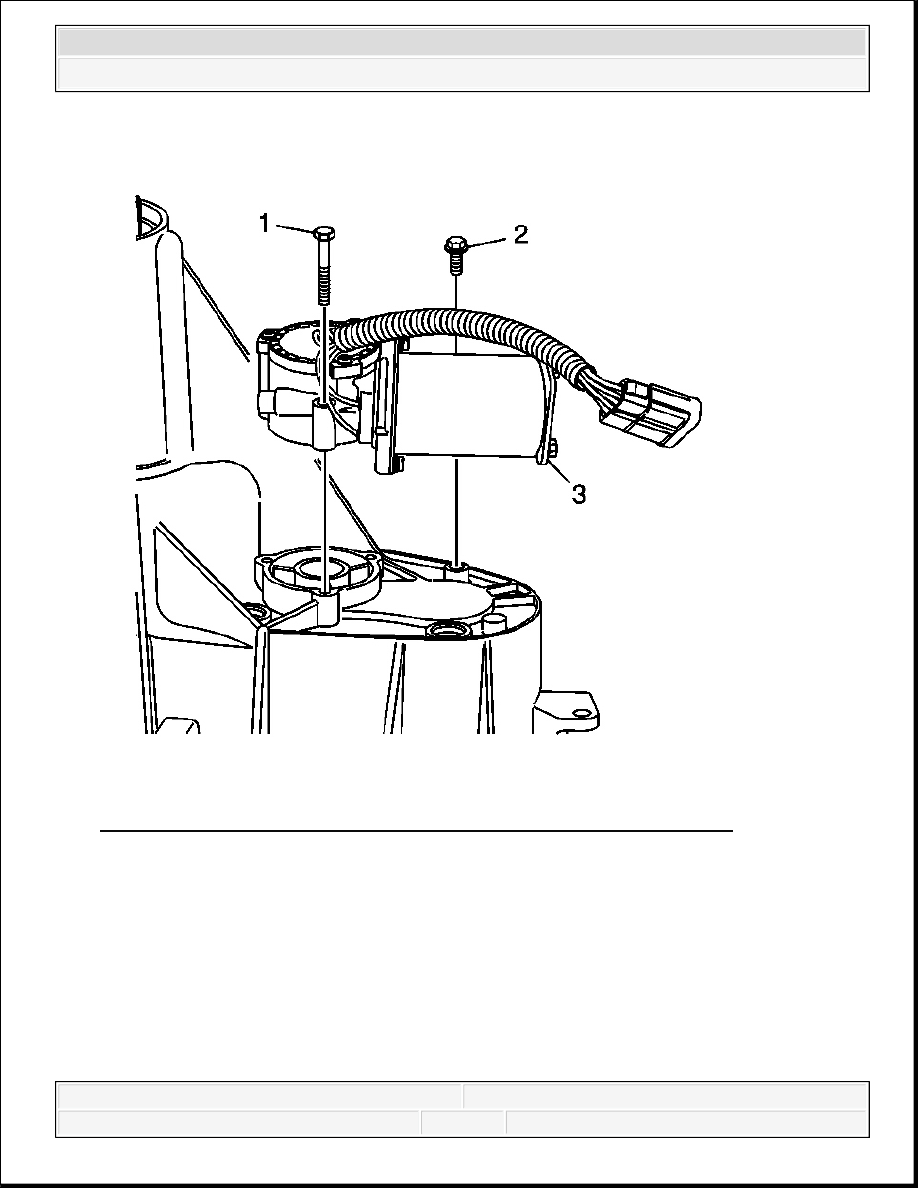

Fig. 141: Locating Encoder Motor, Bracket Bolts And Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

60. Apply a 3.175 mm (1/8 in) bead of RTV sealant GM P/N 12345739 (Canadian P/N

10953541) or equivalent, to the sealing surface of the encoder motor assembly.

61. Install the encoder motor assembly (3). Rotate the shift detent lever to align to the encoder

motor.

62. Loosely install the encoder motor mounting bolts (1).

63. Loosely install the encoder motor bracket bolt (2).

Tighten:



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



Tighten the encoder motor mounting bolts to 10 N.m (89 lb in).

Tighten the encoder motor bracket bolt to 10 N.m (89 lb in).

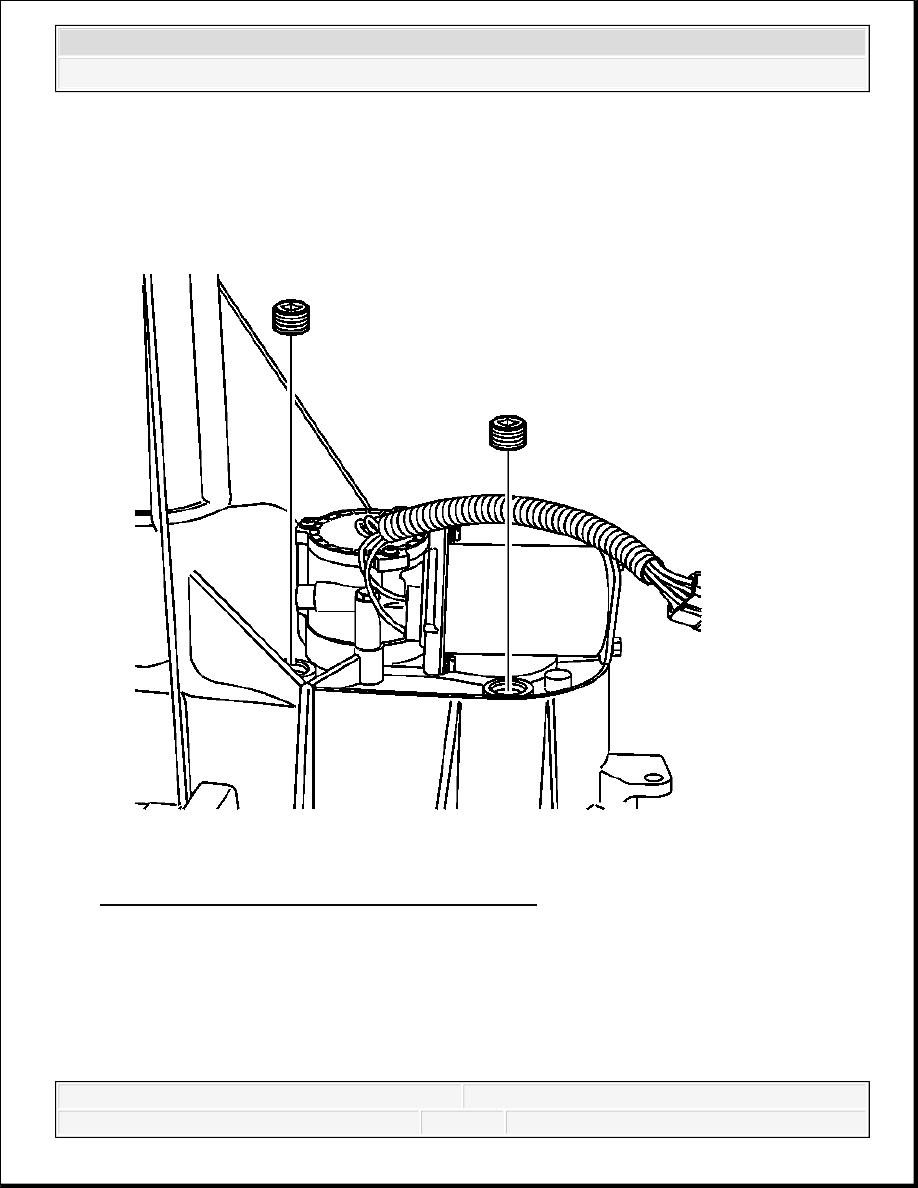

Fig. 142: Locating Drain Plug And The Fill Plug
Courtesy of GENERAL MOTORS CORP.

64. Apply pipe sealant GM P/N 12346004 (Canadian P/N 10953480) to the threads on the

drain plug and fill plug.

65. Install the drain plug and the fill plug.

Tighten: Tighten the drain plug and fill plug to 16 N.m (12 lb ft).
