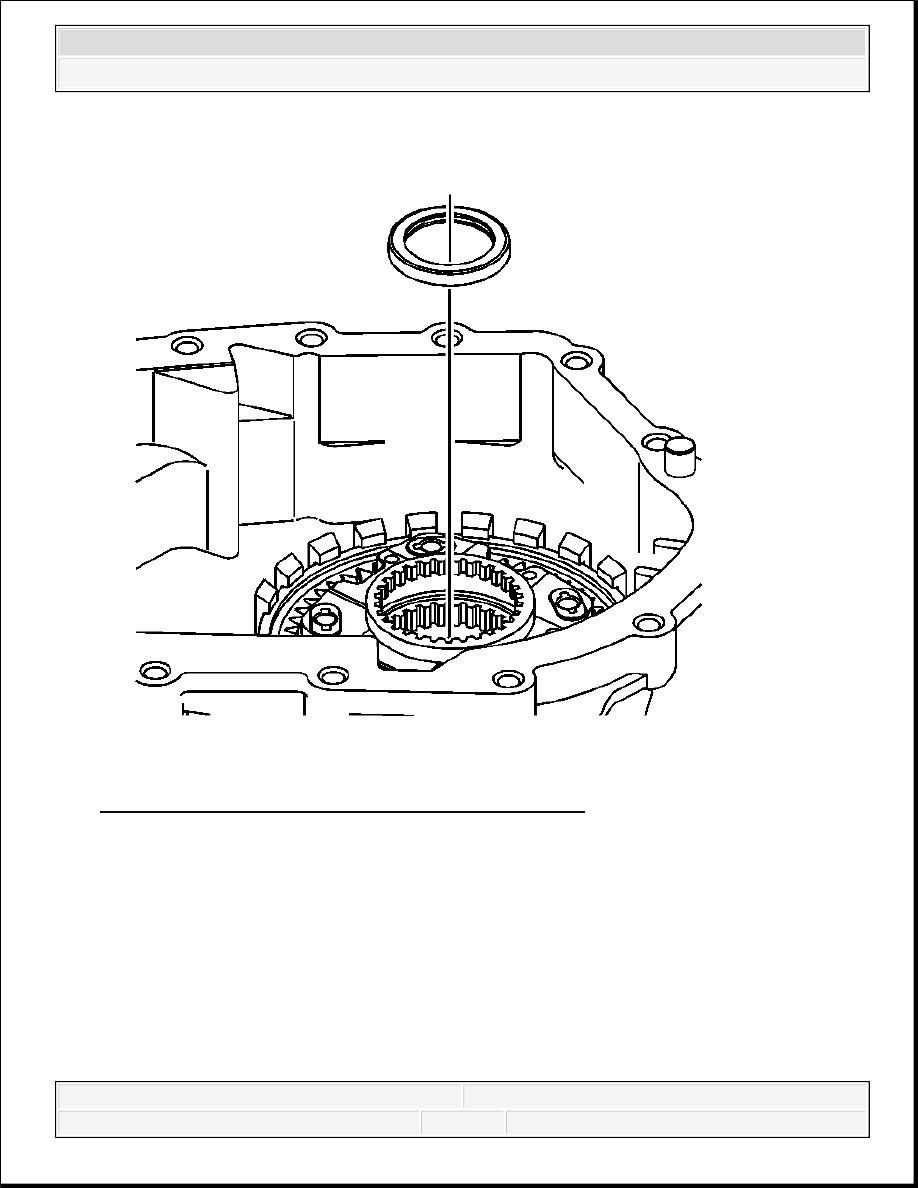

Fig. 104: Locating Input Shaft Needle Thrust Bearing
Courtesy of GENERAL MOTORS CORP.

13. Lubricate the input shaft needle thrust bearing with J 36850 or equivalent.

14. Install the input shaft thrust bearing.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



Fig. 105: View Of Range Shift Fork & Range Shift Sleeve
Courtesy of GENERAL MOTORS CORP.

15. Install new shift fork pads, if removed.

16. Install the high/low range sleeve in the high/low range fork.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



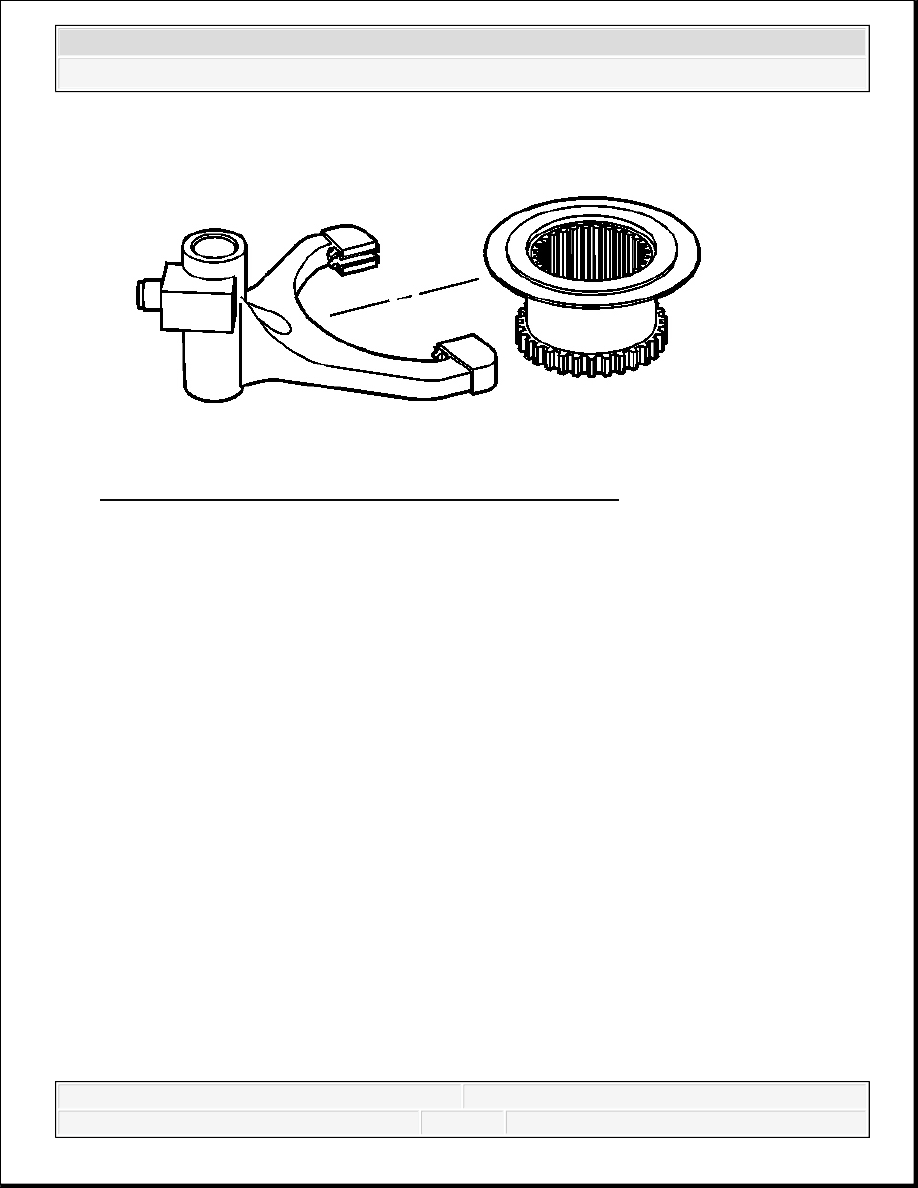

Fig. 106: View Of High/Low Range Sleeve With High/Low Range Shift Fork
Courtesy of GENERAL MOTORS CORP.

17. Align the gear teeth on the high/low range shift sleeve to the high/low planetary carrier.

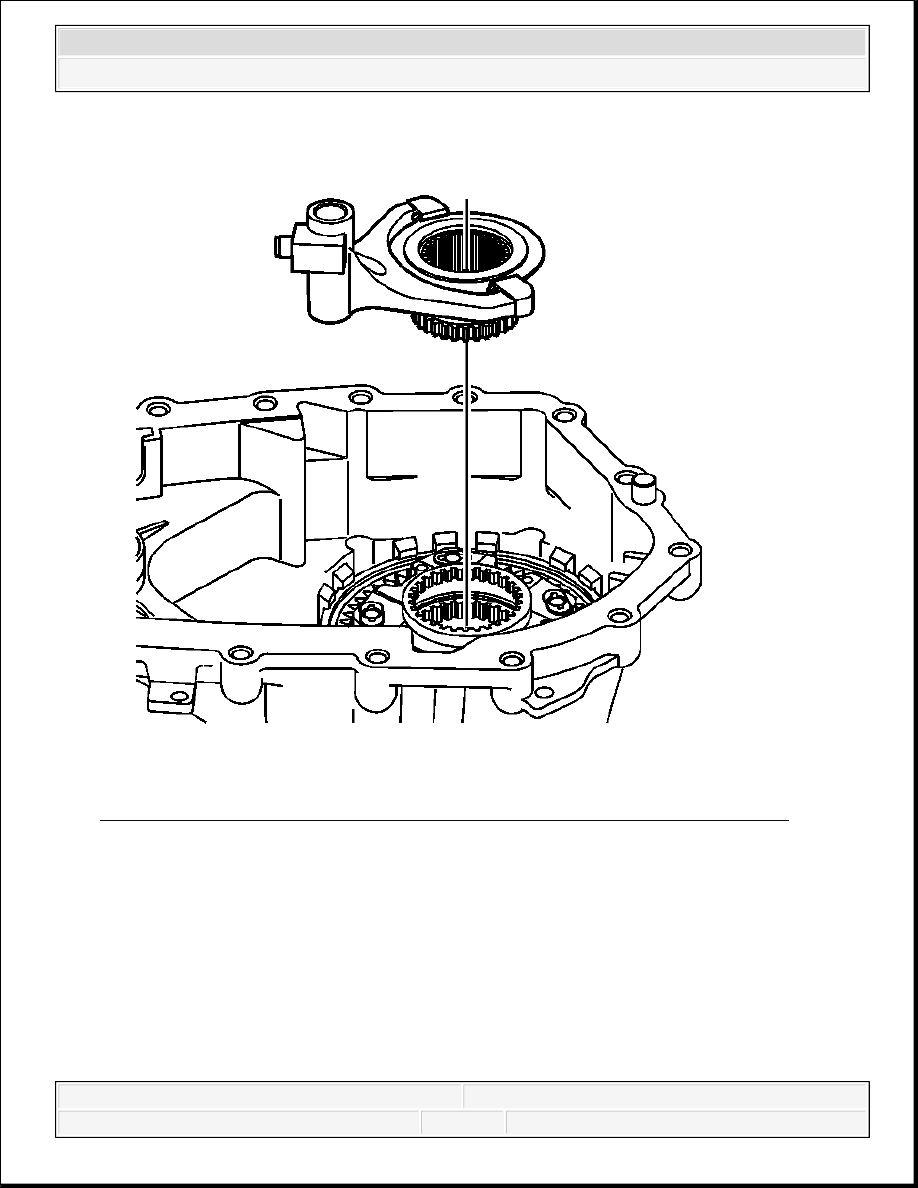

18. Install the high/low range shift fork and the high/low range sleeve.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



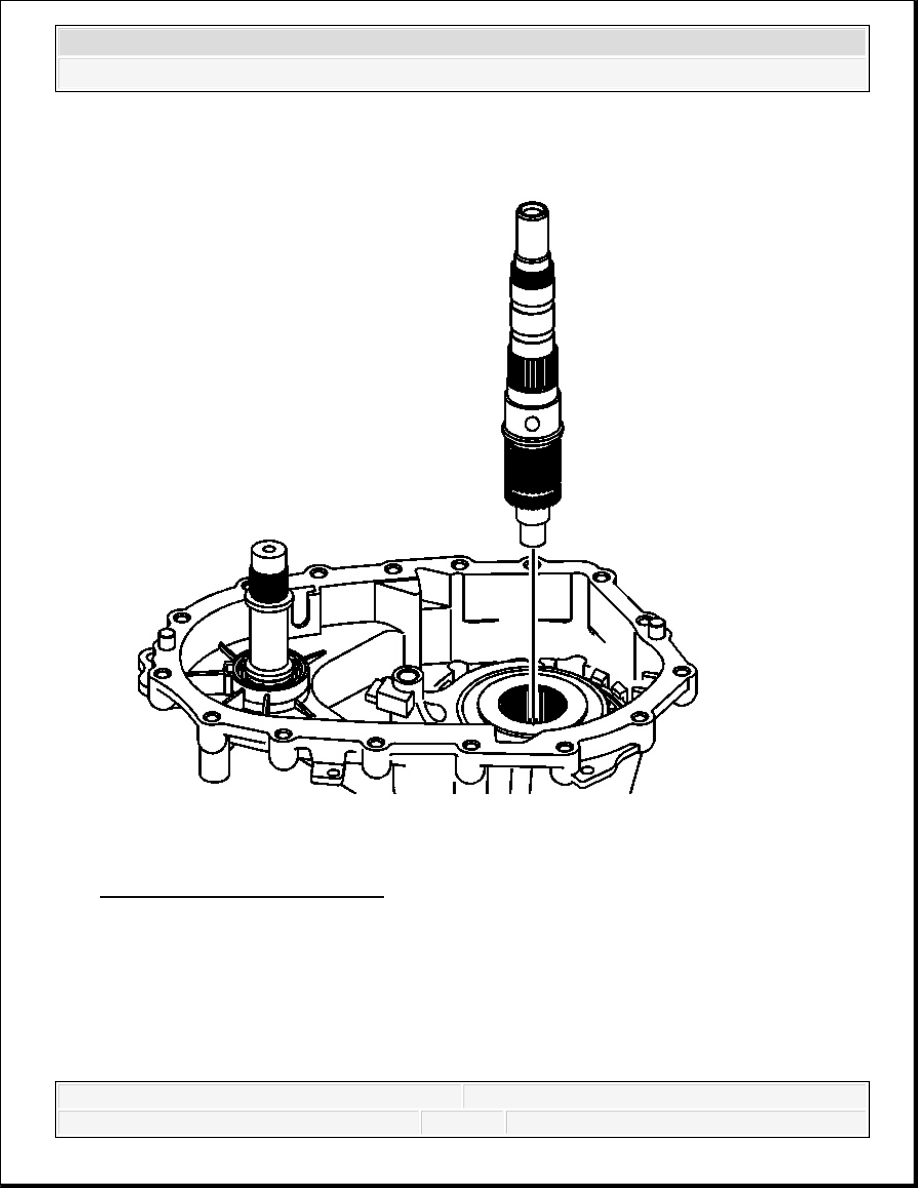

Fig. 107: Identifying Mainshaft
Courtesy of GENERAL MOTORS CORP.

19. Install the mainshaft.
