Fig. 70: Removing Speed Sensor Tone Wheel
Courtesy of GENERAL MOTORS CORP.

57. Using a hydraulic press and the J 22912-B , remove the speed sensor tone wheel.

Do not use the speed sensor tone wheel again.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

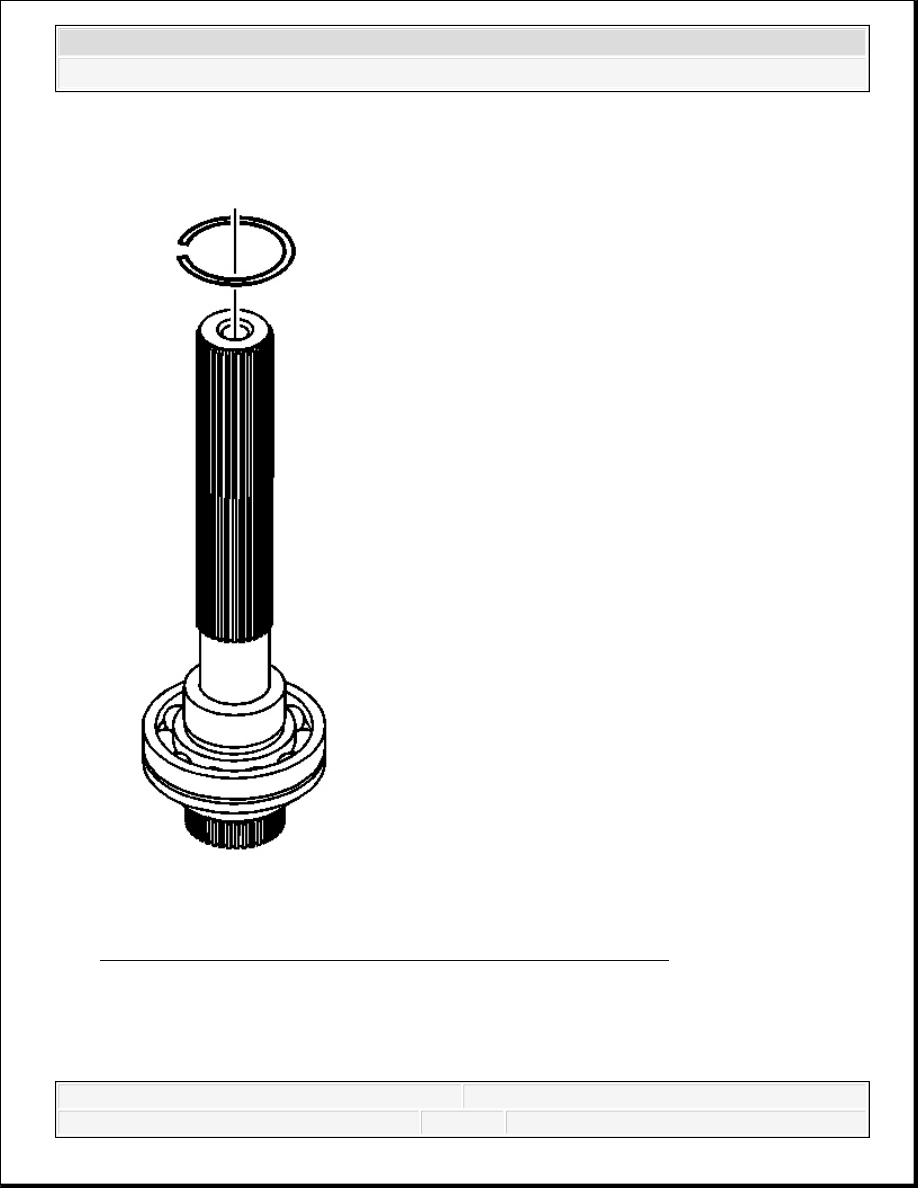

Fig. 71: Identifying Rear Output Shaft Bearing Retaining Ring
Courtesy of GENERAL MOTORS CORP.

58. Remove the rear output shaft bearing retaining ring.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

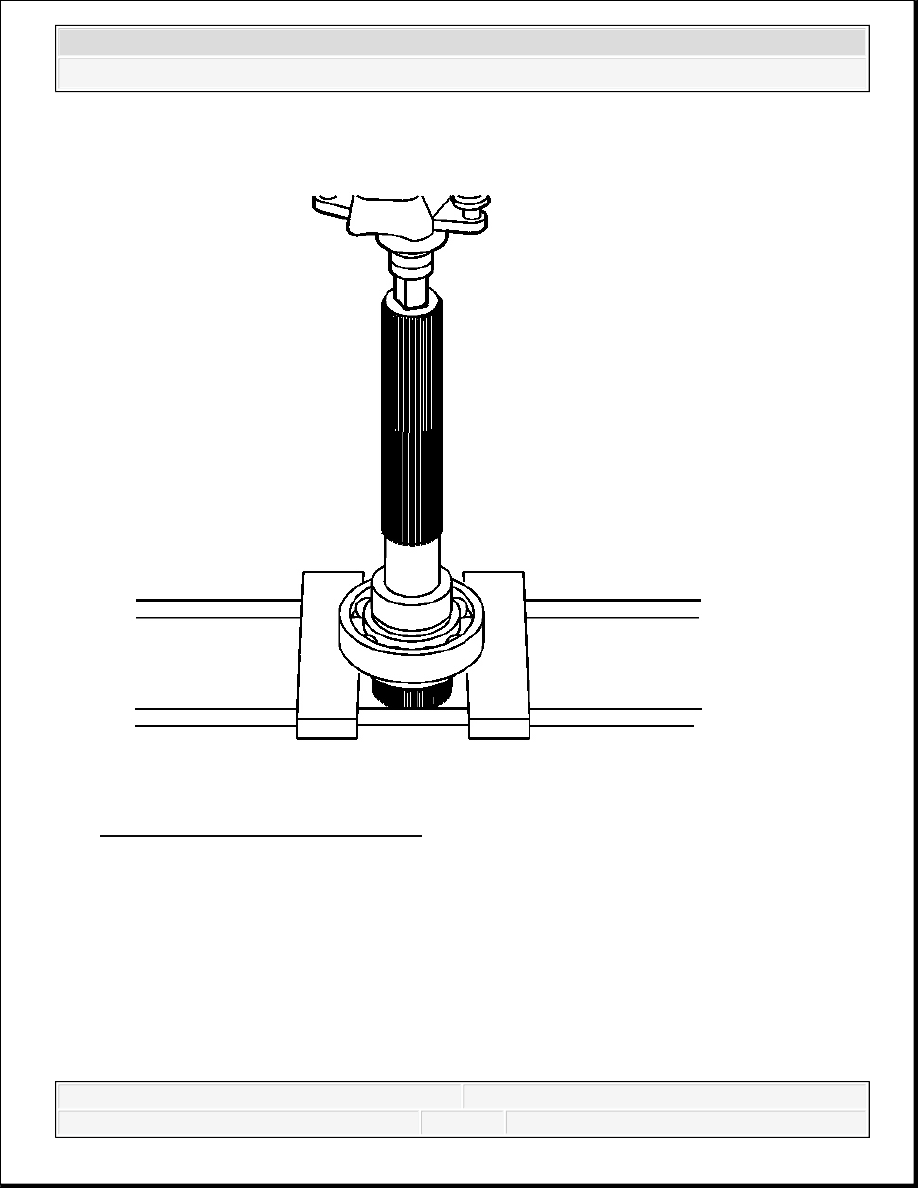

Fig. 72: Rear Output Shaft Bearing
Courtesy of GENERAL MOTORS CORP.

59. Using a hydraulic press, remove the rear output shaft bearing.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

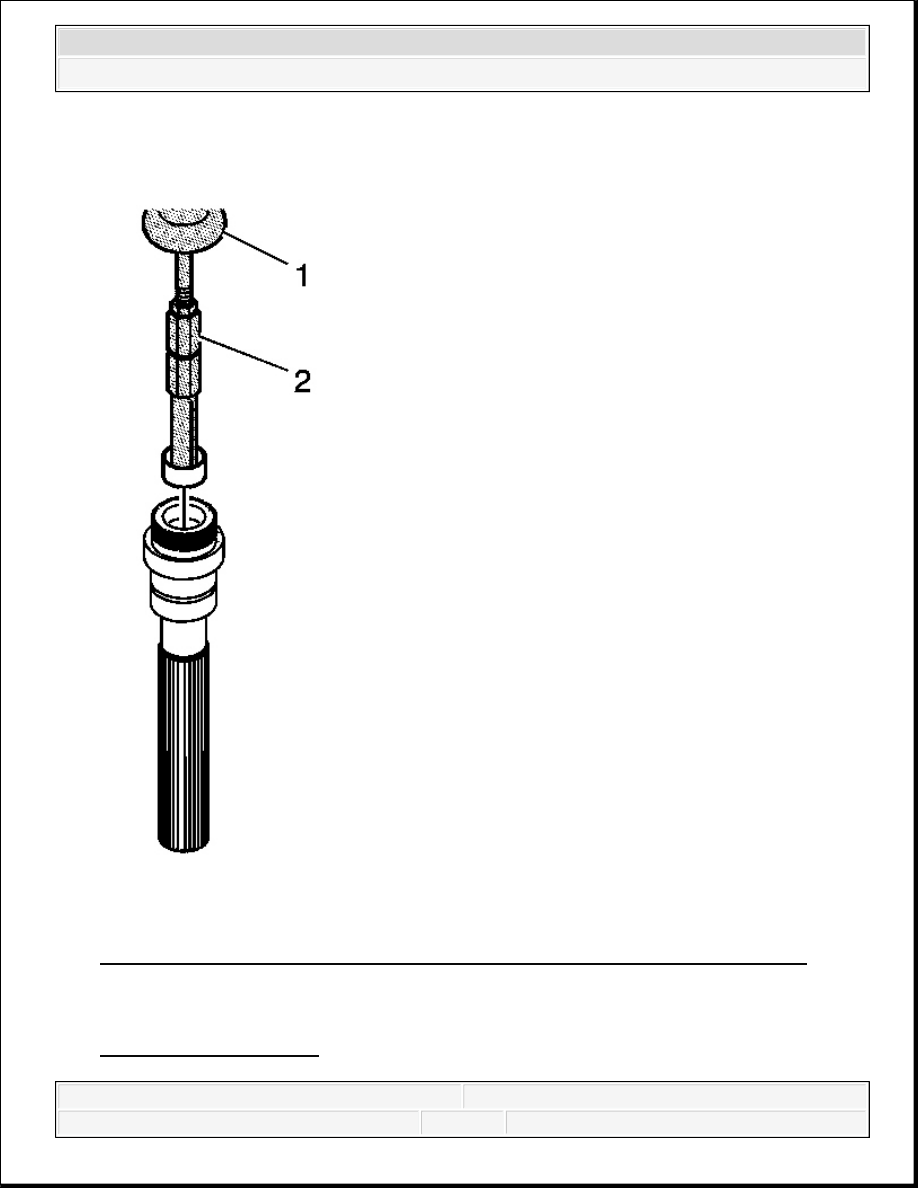

Fig. 73: Removing Mainshaft Rear Support Bushing From Rear Output Shaft
Courtesy of GENERAL MOTORS CORP.

60. Inspect the mainshaft rear support bushing, in the rear output shaft, for being faulty. Refer to

Cleaning and Inspection.
