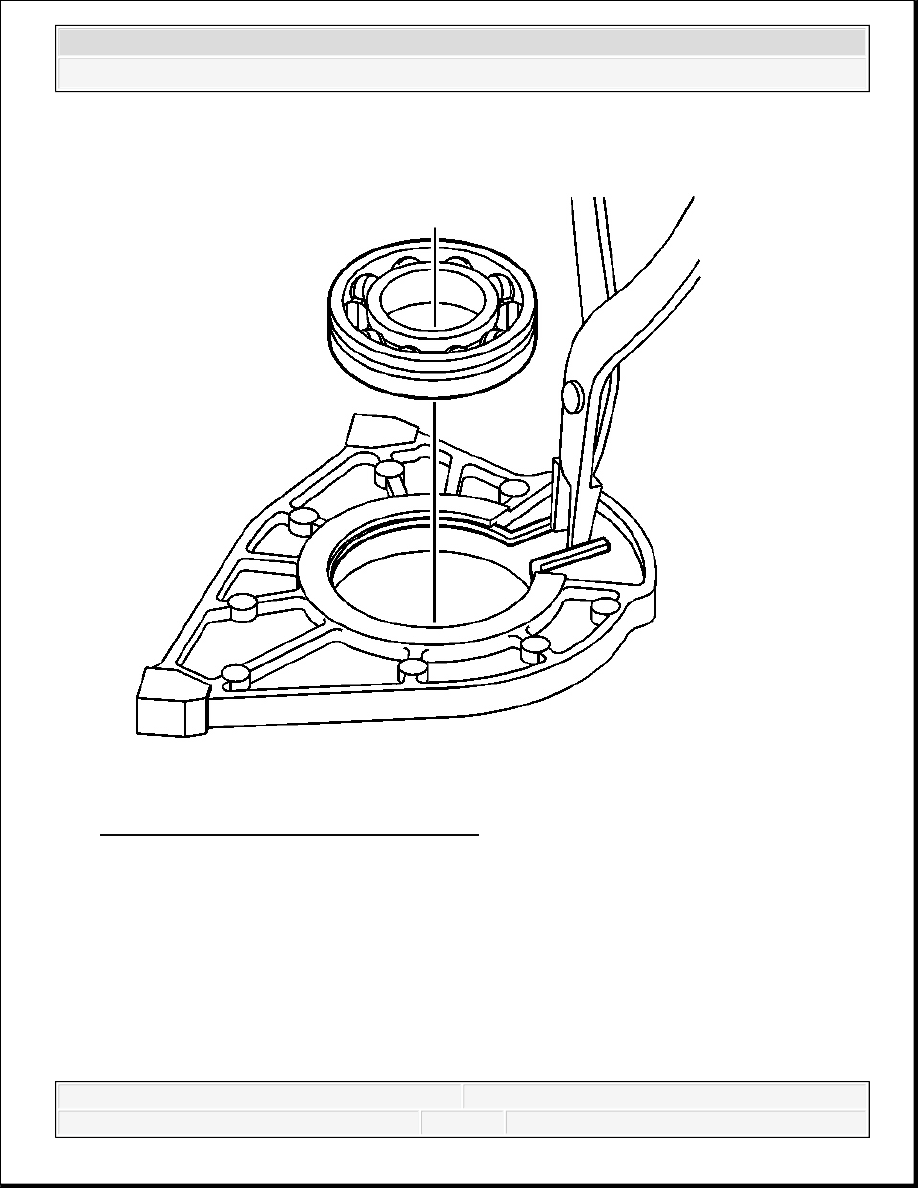

Fig. 50: Removing Bearing From Support
Courtesy of GENERAL MOTORS CORP.

35. Using a pair of needle-nose pliers, spread the snap ring in order to remove the bearing from

the support, if necessary.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

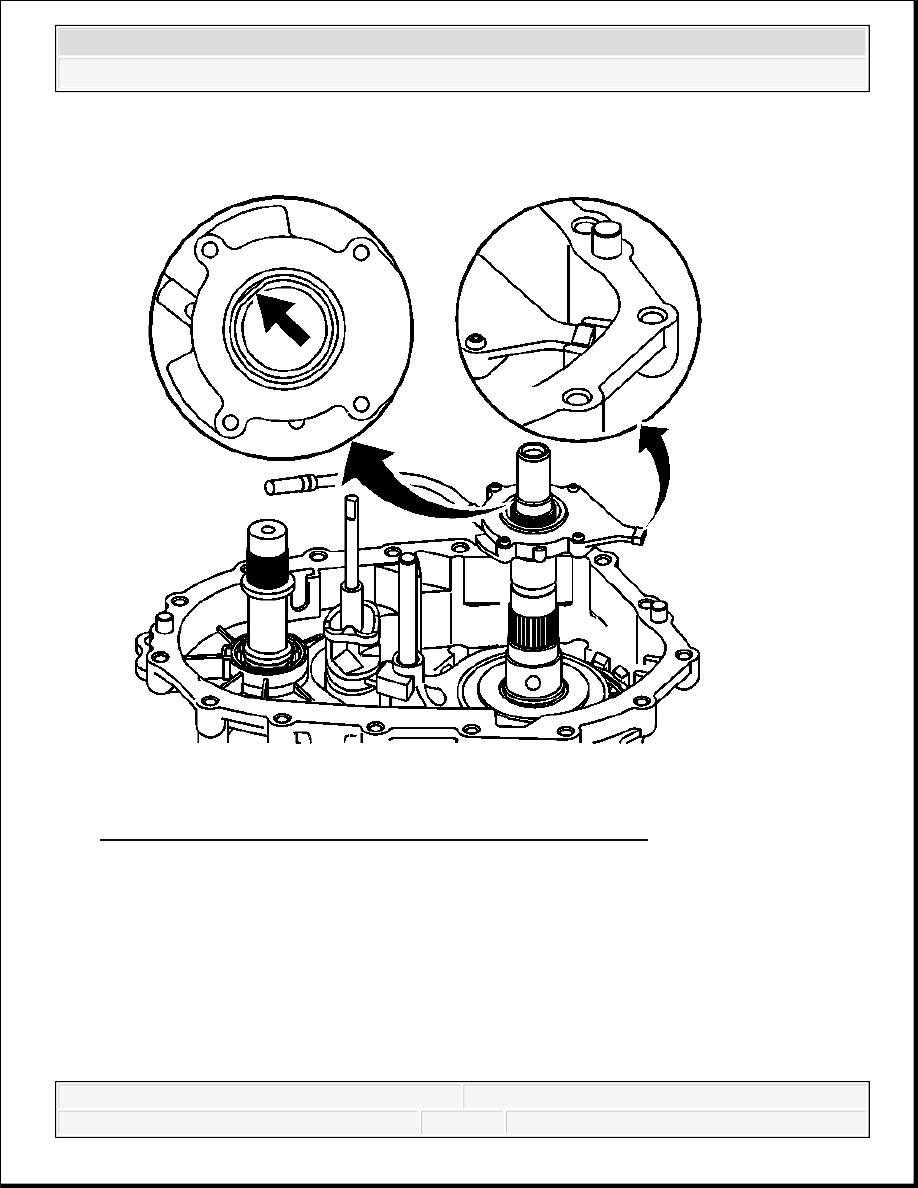

Fig. 51: Identifying Oil Pump Assembly With Hose & Screen
Courtesy of GENERAL MOTORS CORP.

36. Remove the oil pump assembly with the hose and screen.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

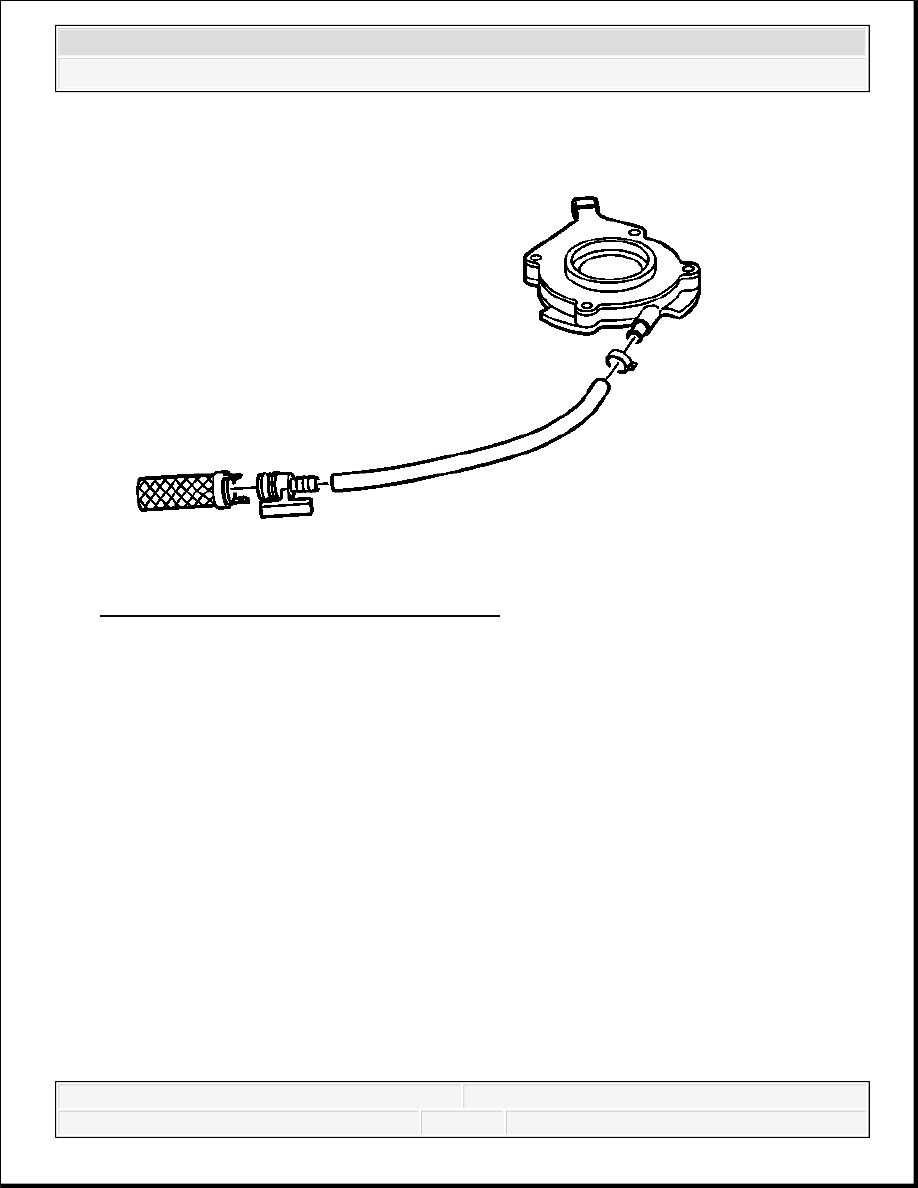

Fig. 52: Oil Pump, Hose & Oil Pump Screen
Courtesy of GENERAL MOTORS CORP.

37. Disconnect the oil pump hose from the oil pump screen.

38. Disconnect the oil pump hose from the oil pump.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

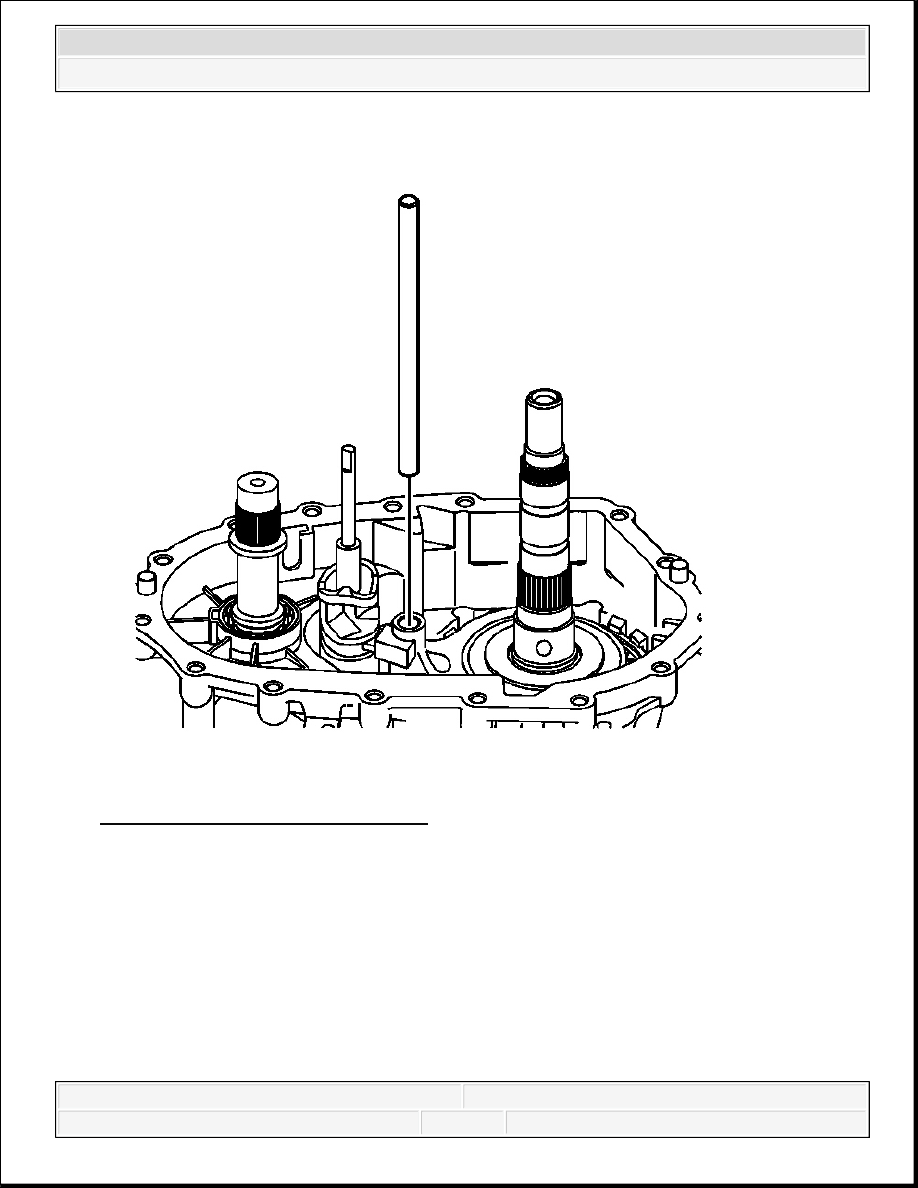

Fig. 53: Identifying Shift Fork Shaft
Courtesy of GENERAL MOTORS CORP.

39. Remove the shift fork shaft.
