15. Looking at the FRONT of the sensor, align the sensor with the steering shaft and install into

the adapter and bearing assembly.

16. Install the connector to the sensor.

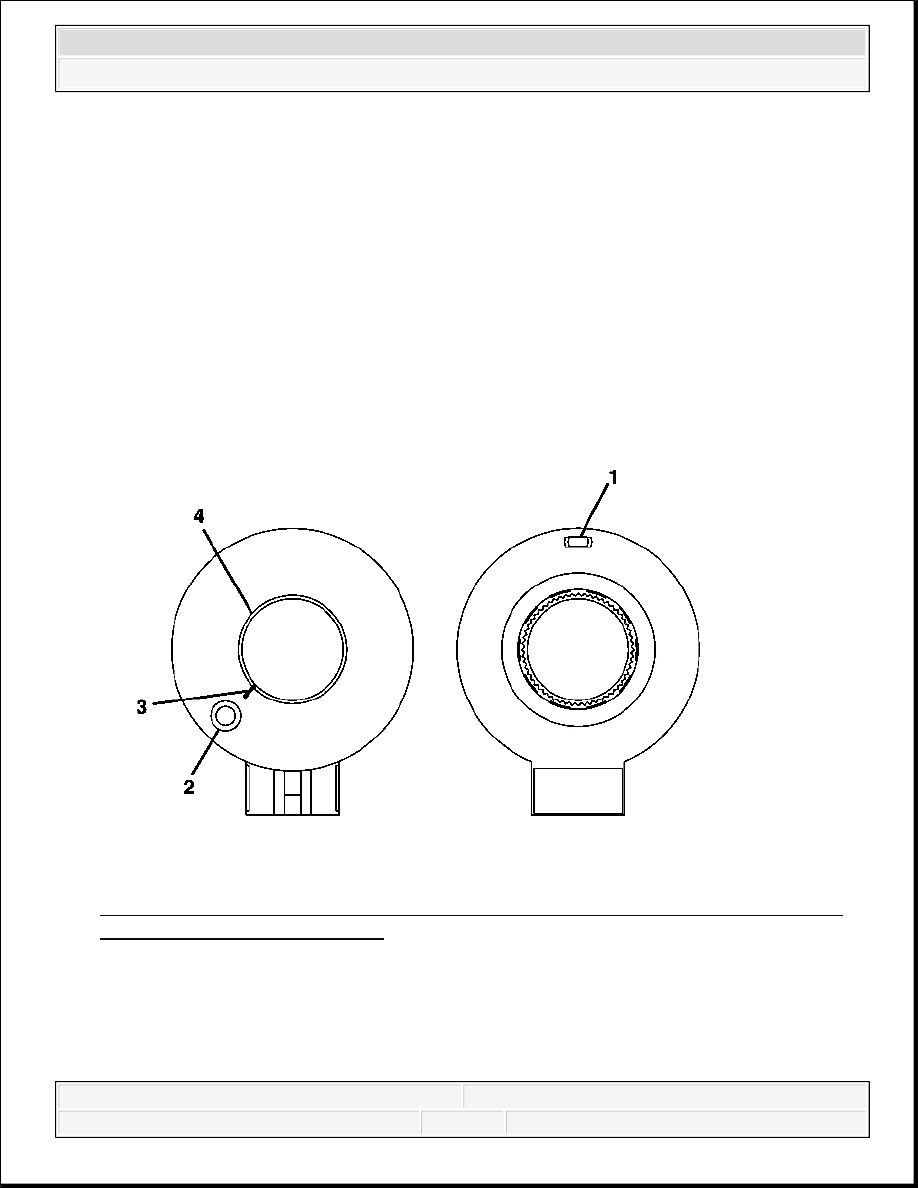

Fig. 60: Identifying Steering Wheel Position Sensor Center Pin, Rotor Flange Cuff
& Installation Alignment Mark
Courtesy of GENERAL MOTORS CORP.

17. From the technicians point of view, the FRONT of the sensor will have:

A pin hole (2) for the centering pin-Note the location of the pin hole.

A flush rotor flange cuff (4)

mark must stay aligned until the sensor is seated into the
adapter and bearing assembly.
If installing a new sensor, it will come with a pin installed in
the sensor. Do not remove the pin until the sensor is seated.
If the new sensor did not come with a pin installed, you must
reorder a new sensor.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



An alignment mark (3) for installation

18. From the technicians point of view, the BACK of the sensor will have an alignment tab (1)

for installation. This sensor does not have double D flats.

19. Looking at the FRONT of the sensor, align the sensor with the steering shaft and install into

the adapter and bearing assembly.

20. Install the connector to the sensor.

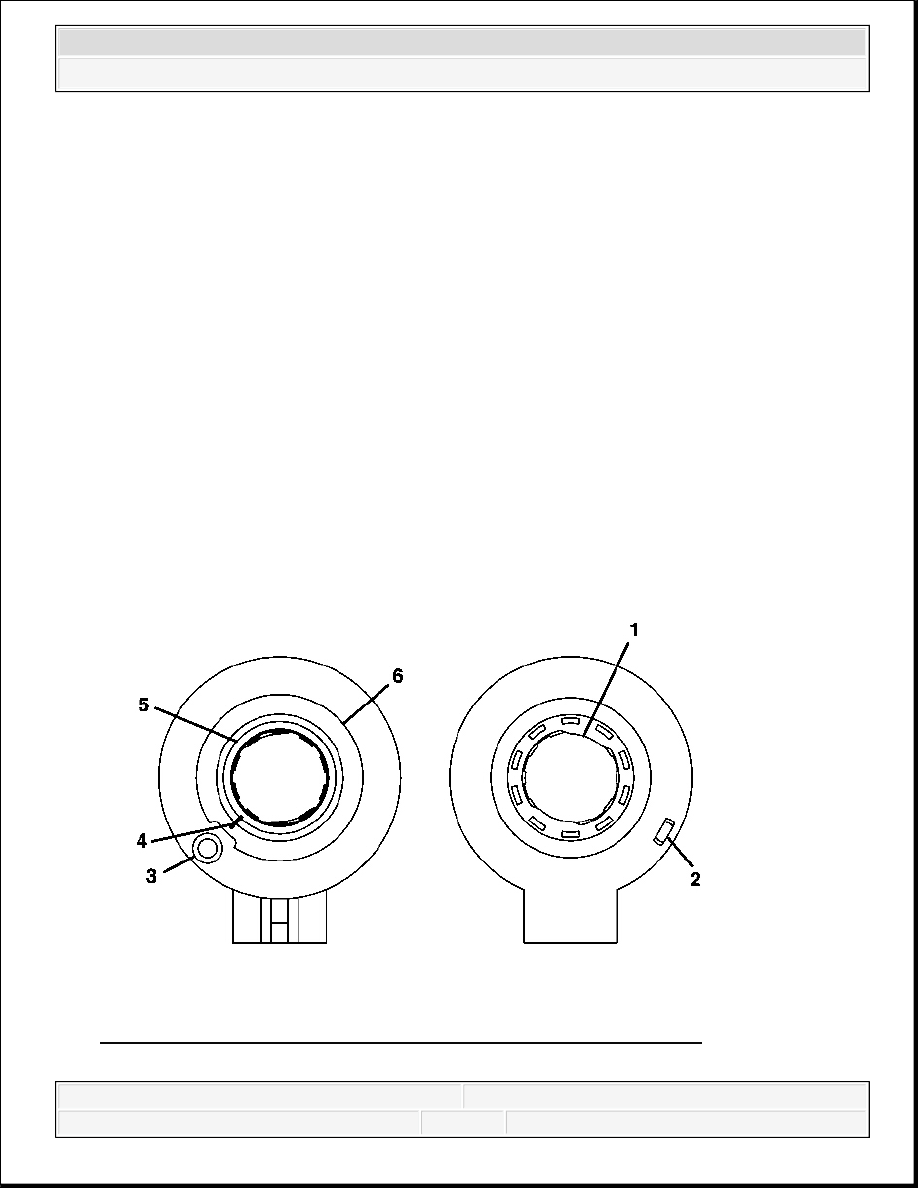

Fig. 61: Identifying Steering Wheel Position Sensor Double D Flats
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: If reusing the existing sensor, you must align the marks on

the flush rotor flange cuff before installation. The alignment
mark must stay aligned until the sensor is seated into the
adapter and bearing assembly.
If installing a new sensor, it will come with a pin installed in
the sensor. Do not remove the pin until the sensor is seated.
If the new sensor did not come with a pin installed, you must
reorder a new sensor.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



21. From the technicians point of view, the FRONT of the sensor will have:

A pin hole (3) for the centering pin-Note location of the pin hole.

A flush rotor flange cuff (5)

An alignment mark (4) for installation

A foam ring (6)

22. From the technicians point of view, the BACK of the sensor will have:

Double D flats (1)

An alignment tab (2) for installing into the adapter and bearing assembly

23. Looking at the FRONT of the sensor, align the sensor with the steering shaft and install into

the adapter and bearing assembly.

24. Install the connector to the sensor.

DESCRIPTION AND OPERATION

STEERING WHEEL AND COLUMN DESCRIPTION AND OPERATION

The steering wheel and column has 4 primary functions:

Vehicle steering

Vehicle security

Driver convenience

Driver safety

Vehicle Steering

The steering wheel is the first link between the driver and the vehicle. The steering wheel is
fastened to a steering shaft within the column. At the lower end of the column, the intermediate
shaft connects the column to the steering gear.

IMPORTANT: If reusing the existing sensor, you must align the marks on

the flush rotor flange cuff before installation. The alignment
mark must stay aligned until the sensor is seated into the
adapter and bearing assembly.
If installing a new sensor, it will come with a pin installed in
the sensor. Do not remove the pin until the sensor is seated.
If the new sensor did not come with a pin installed, you must
reorder a new sensor.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3



Vehicle Security, Found on Some Vehicle Models

Theft deterrent components are mounted and designed into the steering column. The following
components allow the column to be locked in order to minimize theft:

The ignition switch-location varies

The steering column lock-content varies

The ignition cylinder-location varies

The theft deterrent module-location varies

Driver Convenience

The steering wheel and column may also have driver controls attached for convenience and
comfort. The following controls may be mounted on or near the steering wheel or column.

The turn signal switch

The hazard switch

The headlamp dimmer switch

The wiper/washer switch

The horn pad/cruise control switch

The redundant radio/entertainment system controls

The manual/power tilt or tilt/telescoping functions

The power pedal adjustment control switch

The navigation/OnStar® features

The HVAC controls

Driver Safety

The steering wheel and column has safety features to protect the driver. The following
components may be mounted on or near the steering column:

Energy-Absorbing Steering Column

The energy-absorbing steering column compresses in the event of a front-end collision,
which reduces the chance of injury to the driver. The energy-absorbing feature, collapsible
steering shaft and break away mounting features help reduce the injury in the event of an
accident. In addition to these features, the following driver safety features may be on the
steering column. To inspect the steering column for damage, refer to Steering Column
Accident Damage Inspection.
