4. Remove the tilt spring (1) from the steering column housing support (2) and from the

steering column tilt head housing (3) by using the following procedure:

1. Pry up the tilt spring (1) until a bulge occurs and most of the tilt spring tension is

removed.

2. Secure the tilt spring (1) with locking pliers.

3. Continue prying up the tilt spring (1) until the tilt spring disengages from the post on

the steering column housing support (2) and from the steering column tilt head housing
(3).

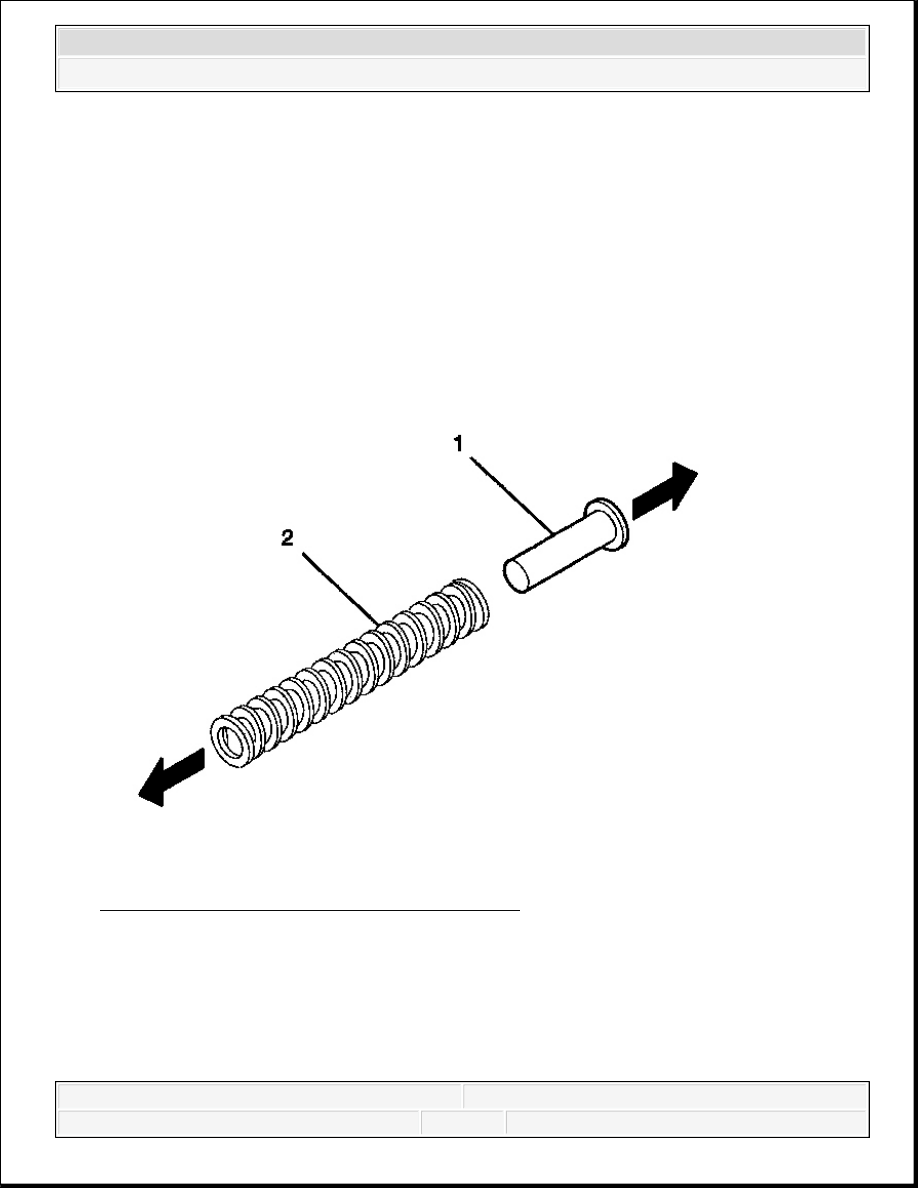

Fig. 33: Identifying Spring Guide Components
Courtesy of GENERAL MOTORS CORP.

5. Remove the spring guide (1) from the tilt spring (2).

Installation Procedure



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3

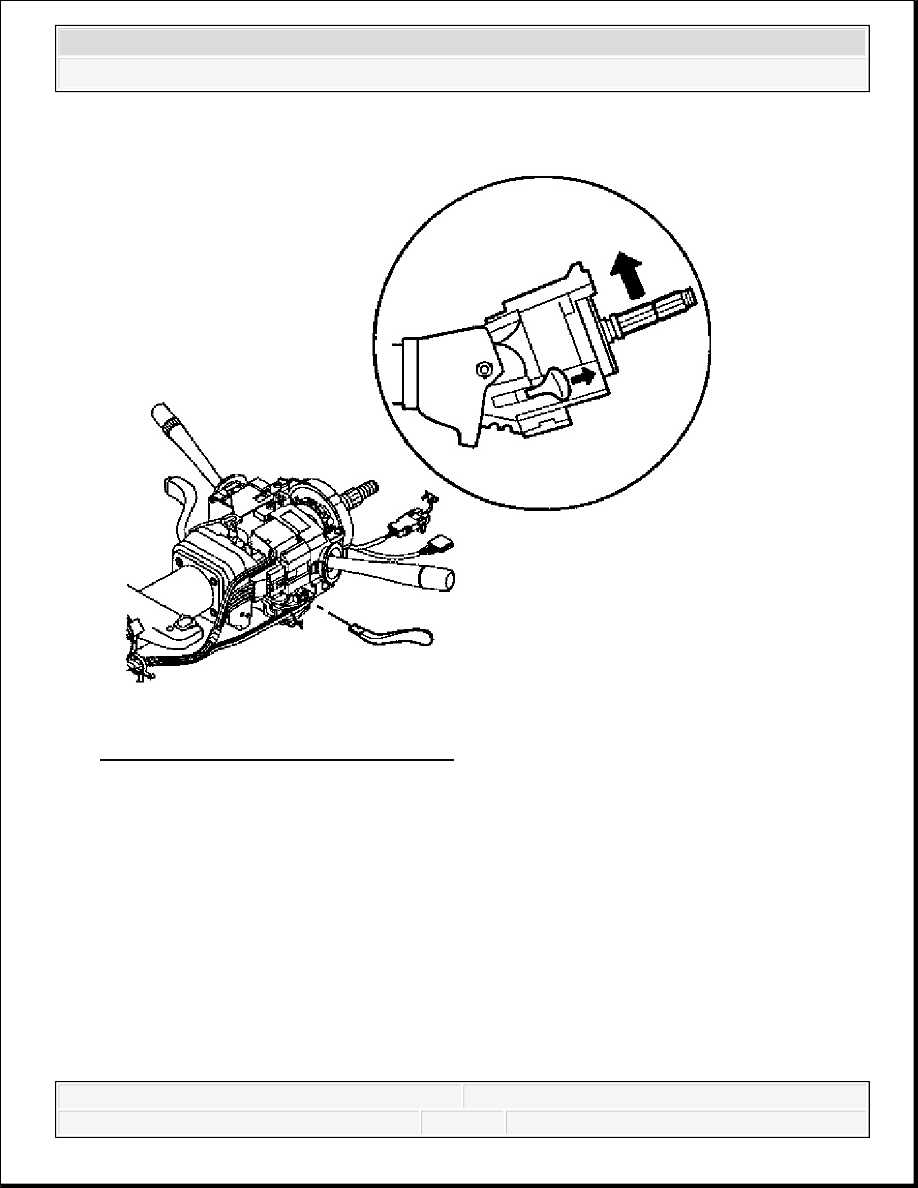

Fig. 34: Tilting Column To Up Position
Courtesy of GENERAL MOTORS CORP.

1. Tilt the steering column to the UP position.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3

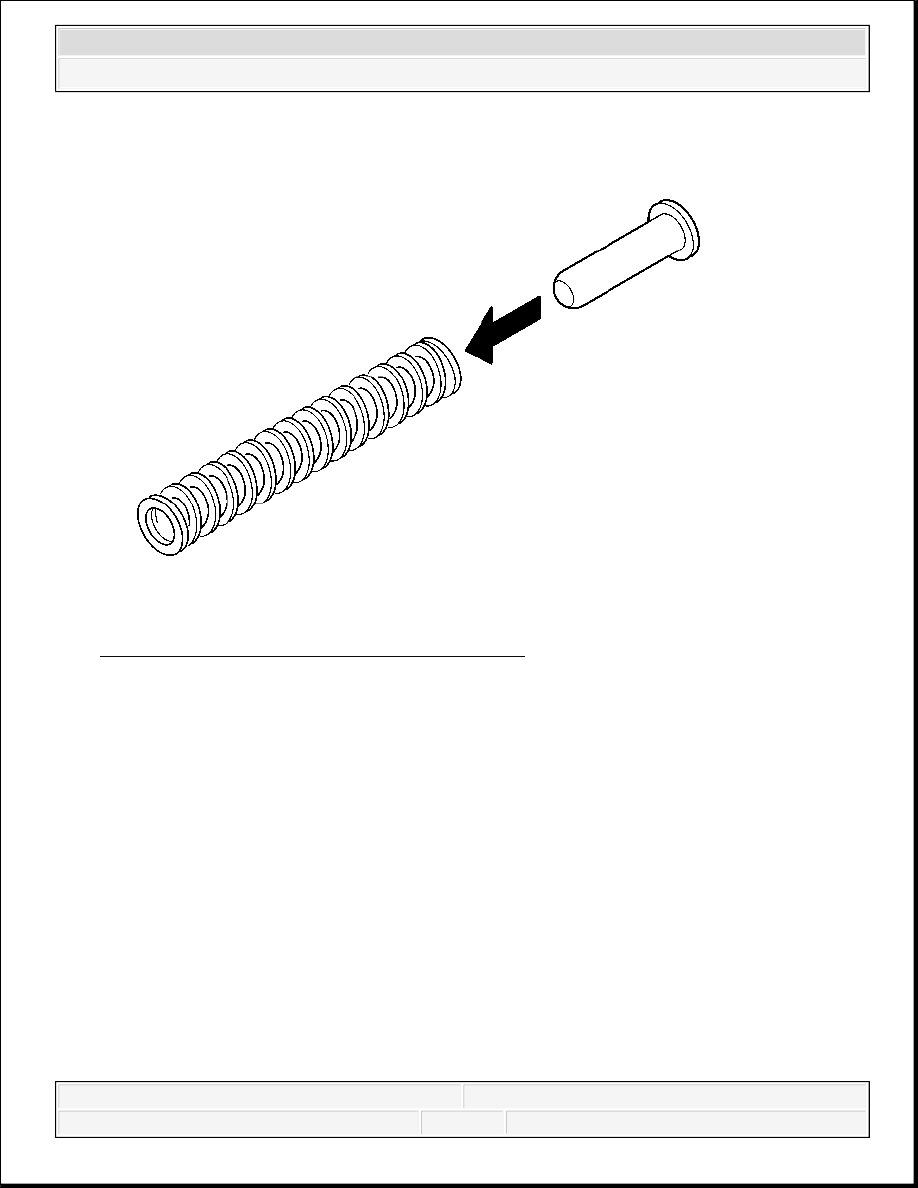

Fig. 35: View Of Spring Guide And Tilt Spring
Courtesy of GENERAL MOTORS CORP.

2. Install the spring guide into the tilt spring.



2007 Hummer H3

2007 STEERING Steering Wheel and Column - H3

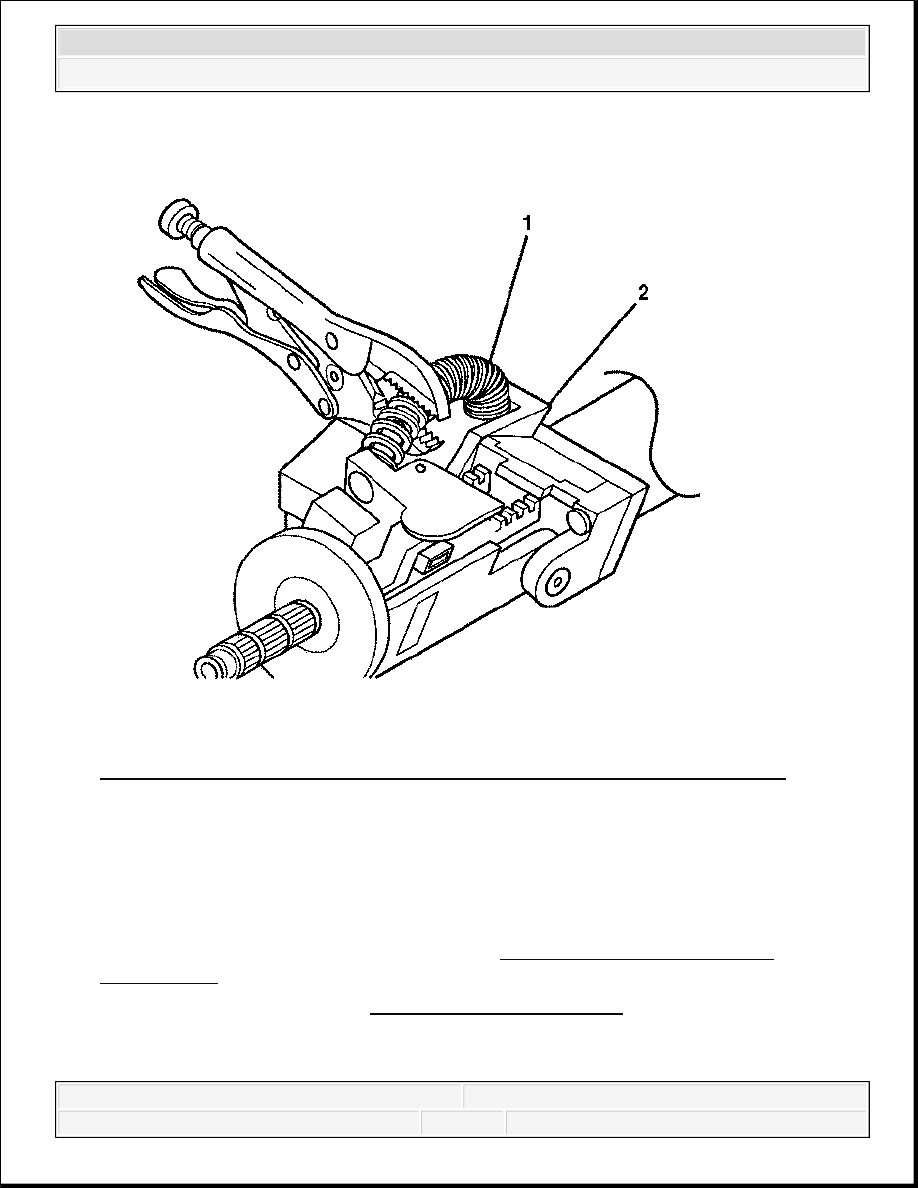

Fig. 36: Installing Tilt Spring Onto The Steering Column Support Assembly
Courtesy of GENERAL MOTORS CORP.

3. Install the tilt spring (1) onto the steering column housing support (2) and onto the steering

column tilt head housing by using the following procedure:

1. Install the tilt spring (1) onto the steering column tilt head housing.

2. Install the tilt spring (1) onto the post on the steering column housing support (2).

4. Install the steering column trim covers. Refer to Steering Column Trim Covers

Replacement.

5. Enable the SIR system. Refer to SIR Disabling and Enabling .

STEERING COLUMN TILT HEAD HOUSING REPLACEMENT
