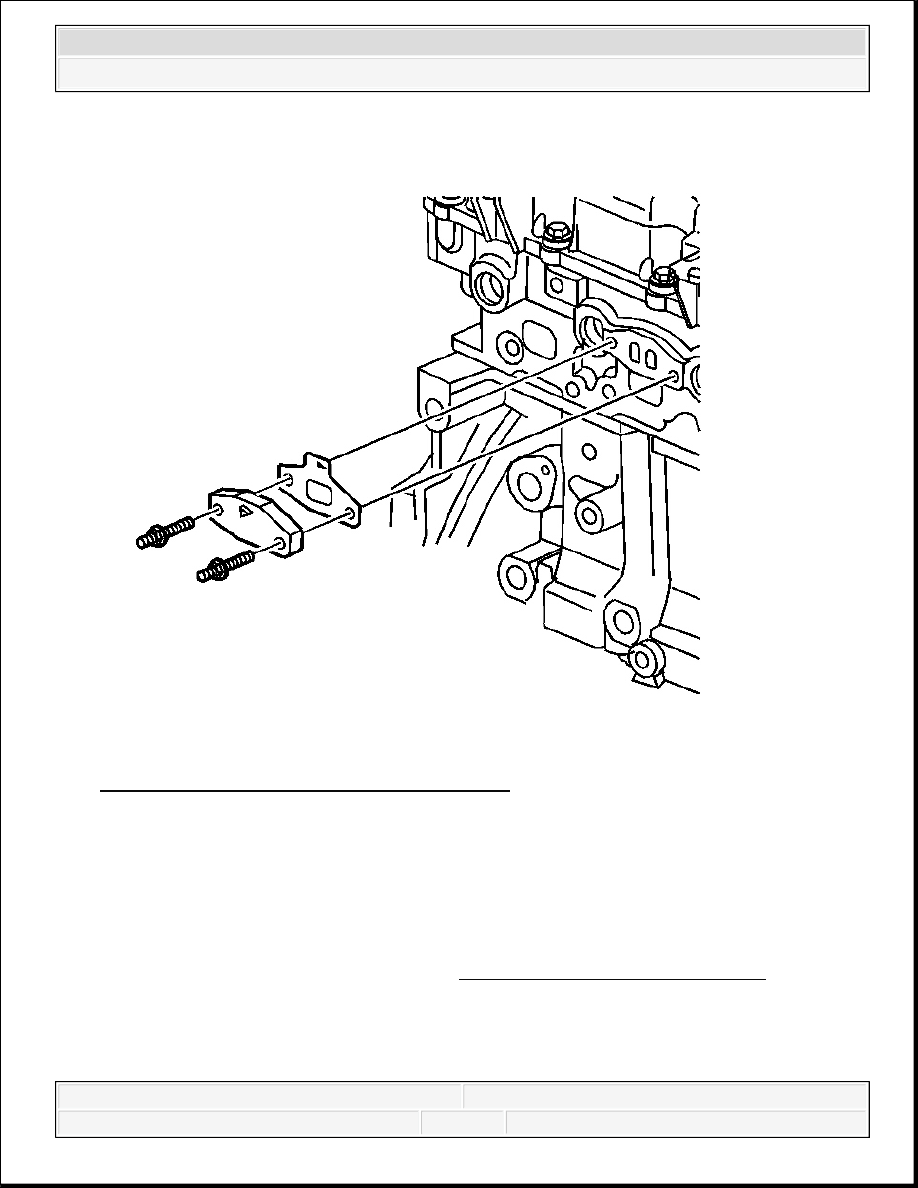

Fig. 284: View Of A.I.R. Injection Pipe Cover
Courtesy of GENERAL MOTORS CORP.

59. Position the AIR pipe cover and NEW gasket to the cylinder head.

60. Install the AIR pipe cover studs.

Tighten: Tighten the AIR cover studs to 25 N.m (18 lb ft).

61. Install the transmission filler tube. Refer to Filler Tube and Seal Replacement in

Automatic Transmission - 4L60-E/4L65-E.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



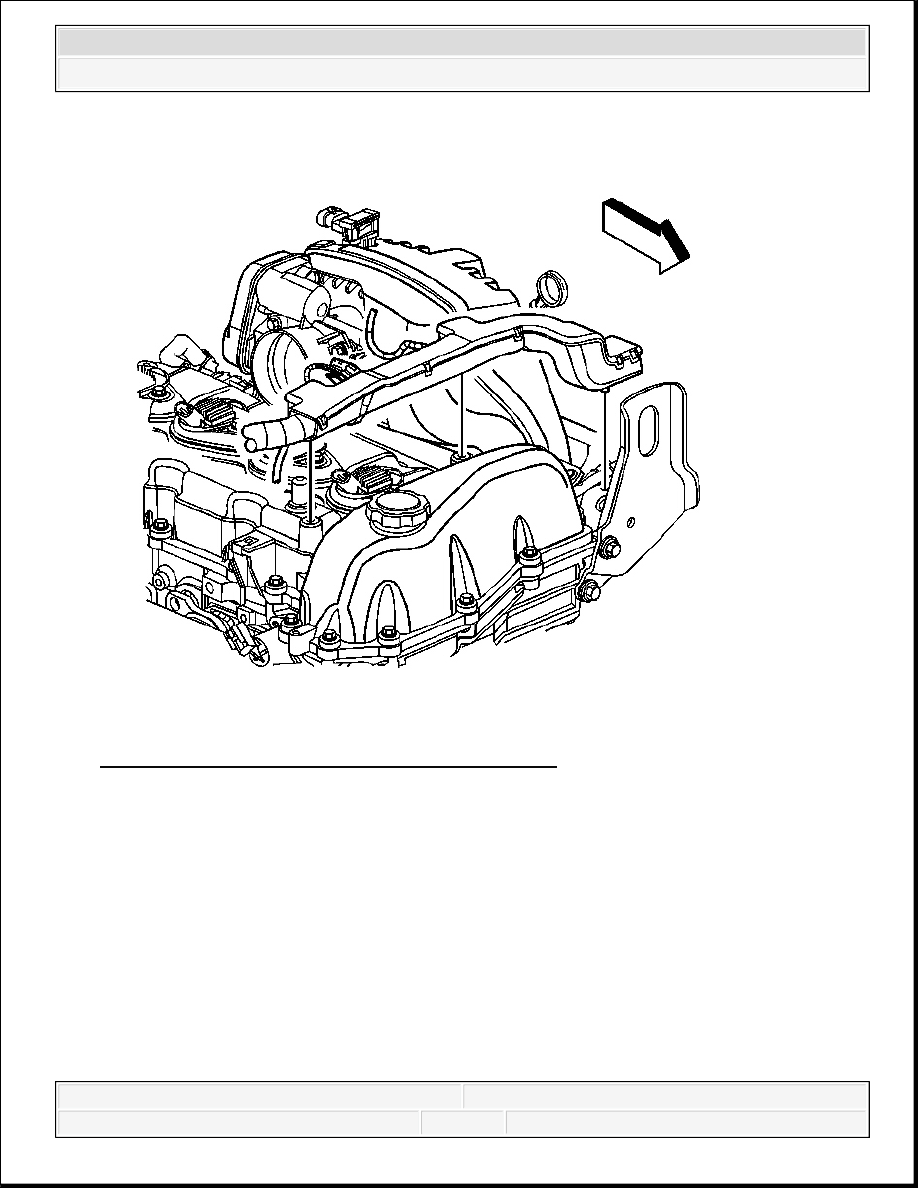

Fig. 285: View Of Engine Wiring Harness Conduit
Courtesy of GENERAL MOTORS CORP.

62. Engage the engine wiring harness conduit to the camshaft cover.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



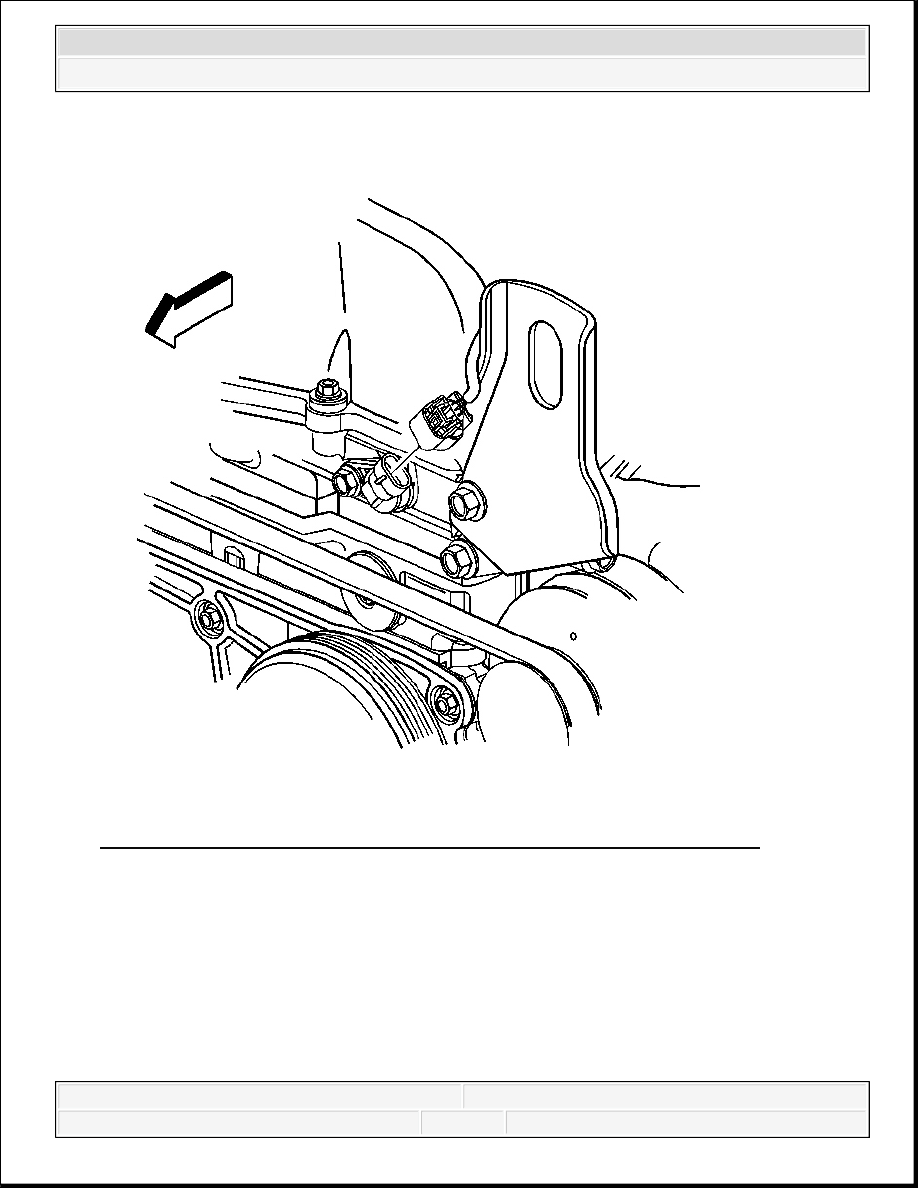

Fig. 286: View Of Intake CMP Sensor Engine Wiring Harness Connector
Courtesy of GENERAL MOTORS CORP.

63. Connect the engine wiring harness connector to the Intake CMP sensor.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



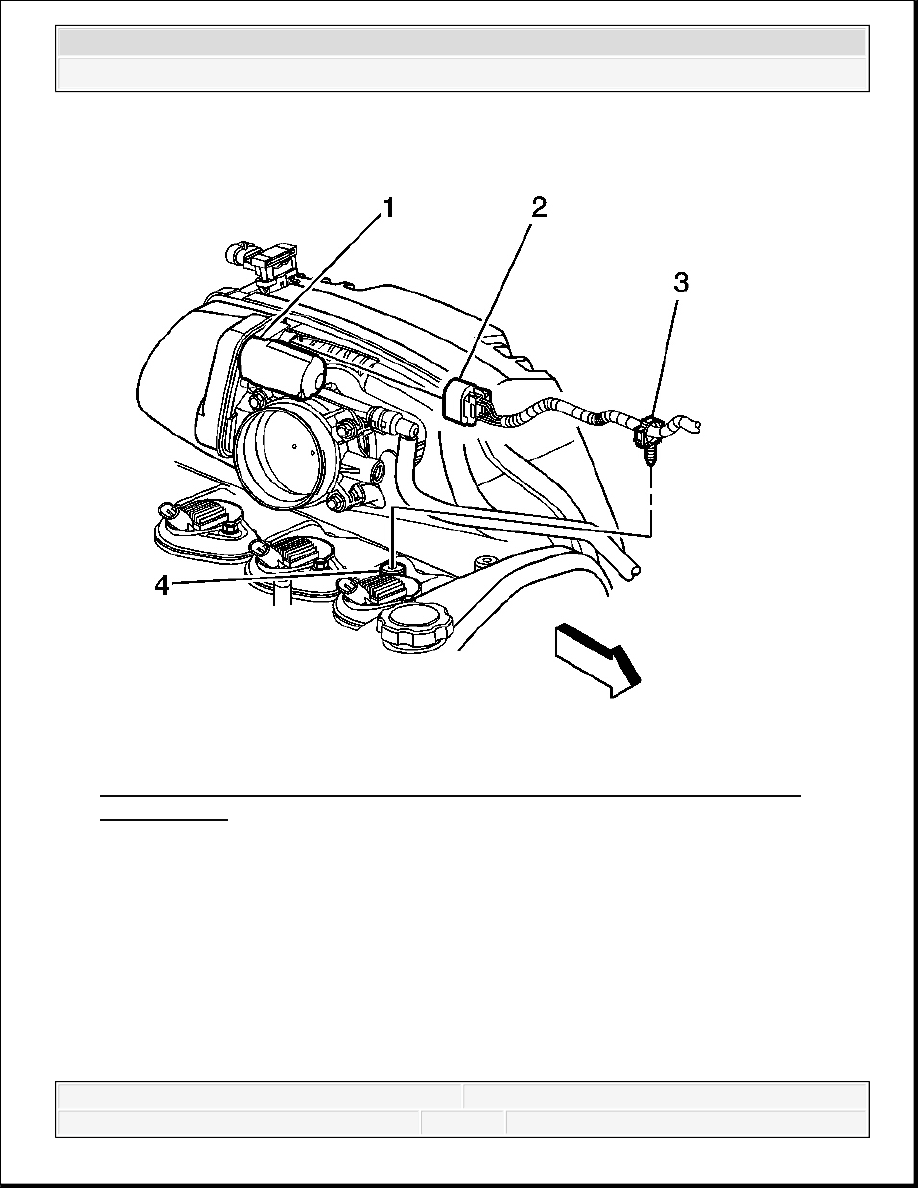

Fig. 287: View Of Engine Wiring Harness Connections To Camshaft Cover &
Throttle Body
Courtesy of GENERAL MOTORS CORP.

64. Connect the engine wiring harness retainer (3) to the camshaft cover (4).

65. Connect the engine wiring harness connector (2) to the throttle body (1).
