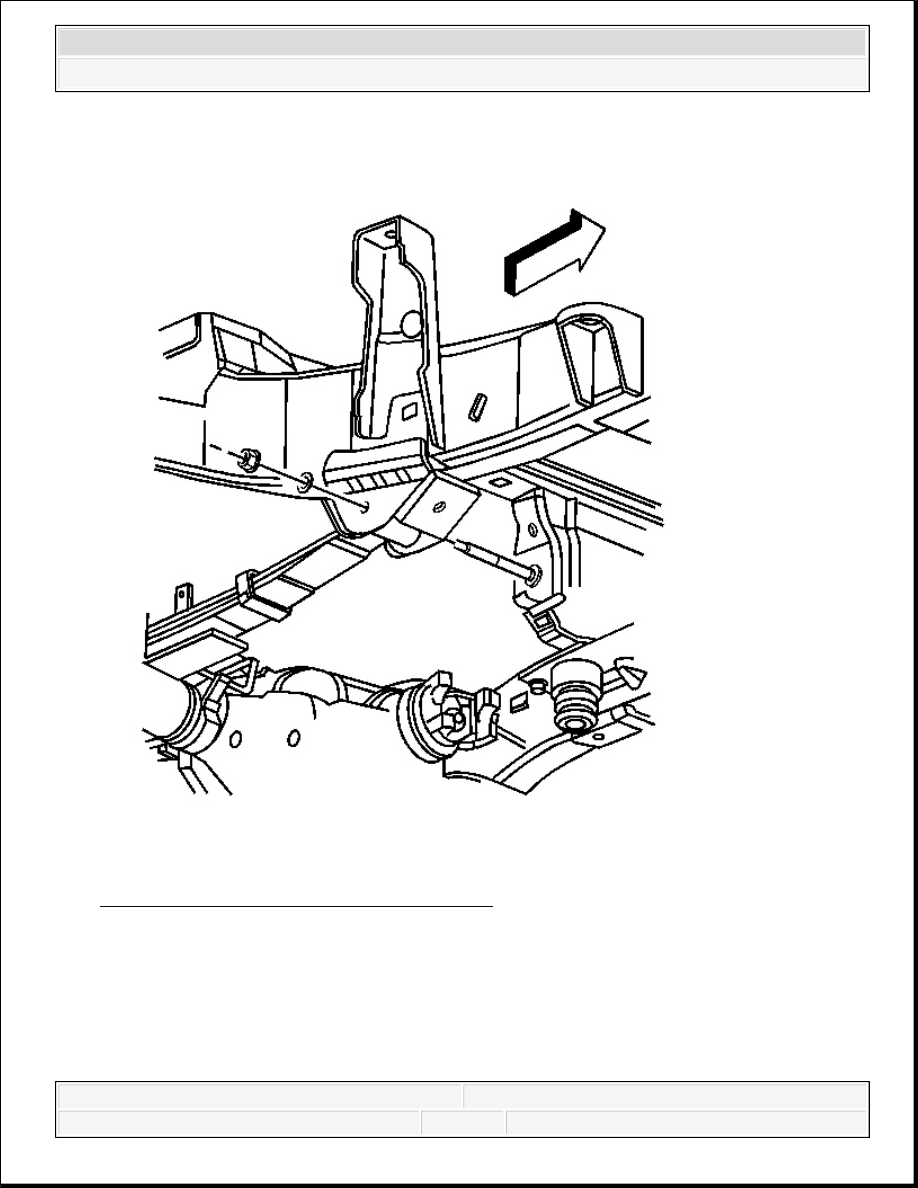

Fig. 20: View Of Front Spring Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

2. Install the front spring hanger bracket bolt.

3. Install the front spring hanger bracket nut.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



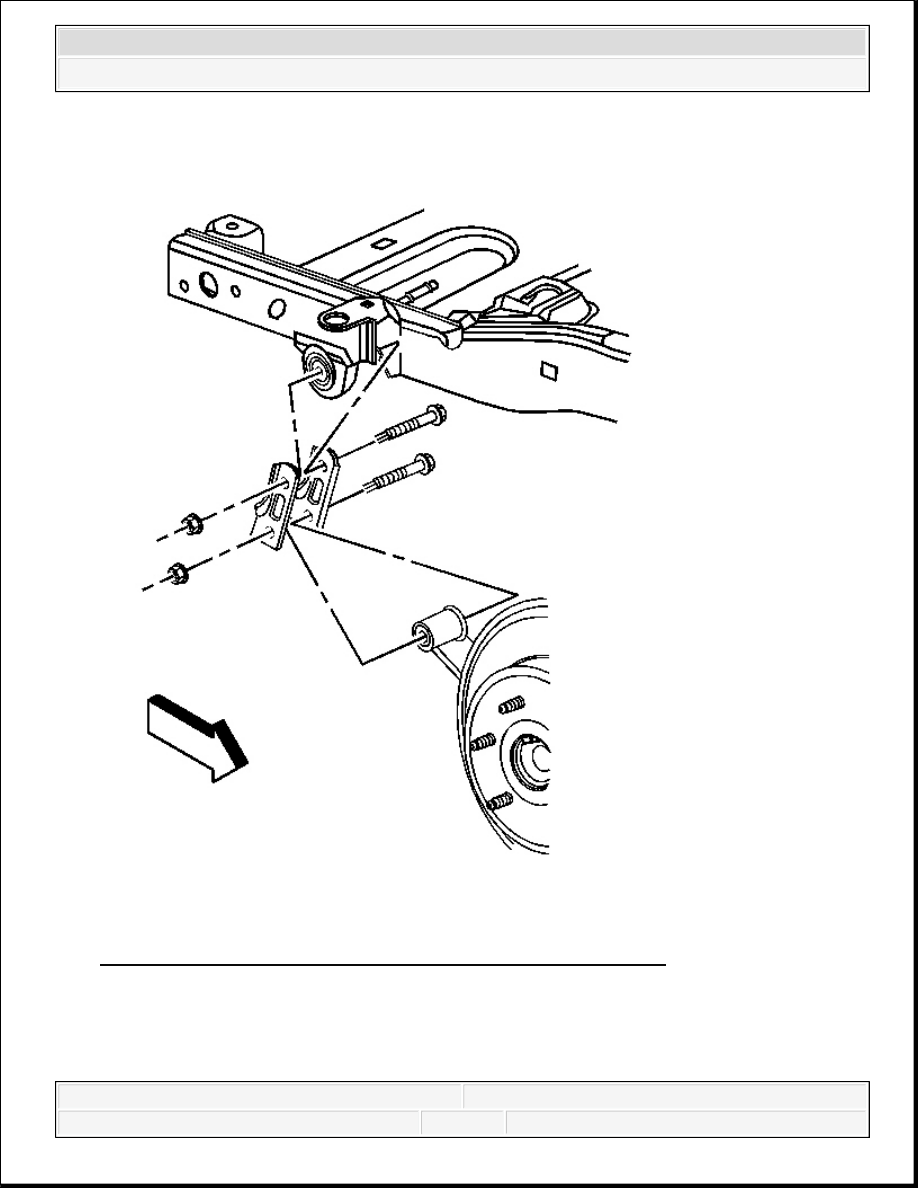

Fig. 21: Removing/Installing Rear Spring Hanger Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

4. Install the rear spring hanger bracket bolt.

5. Install the rear spring hanger bracket nut.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



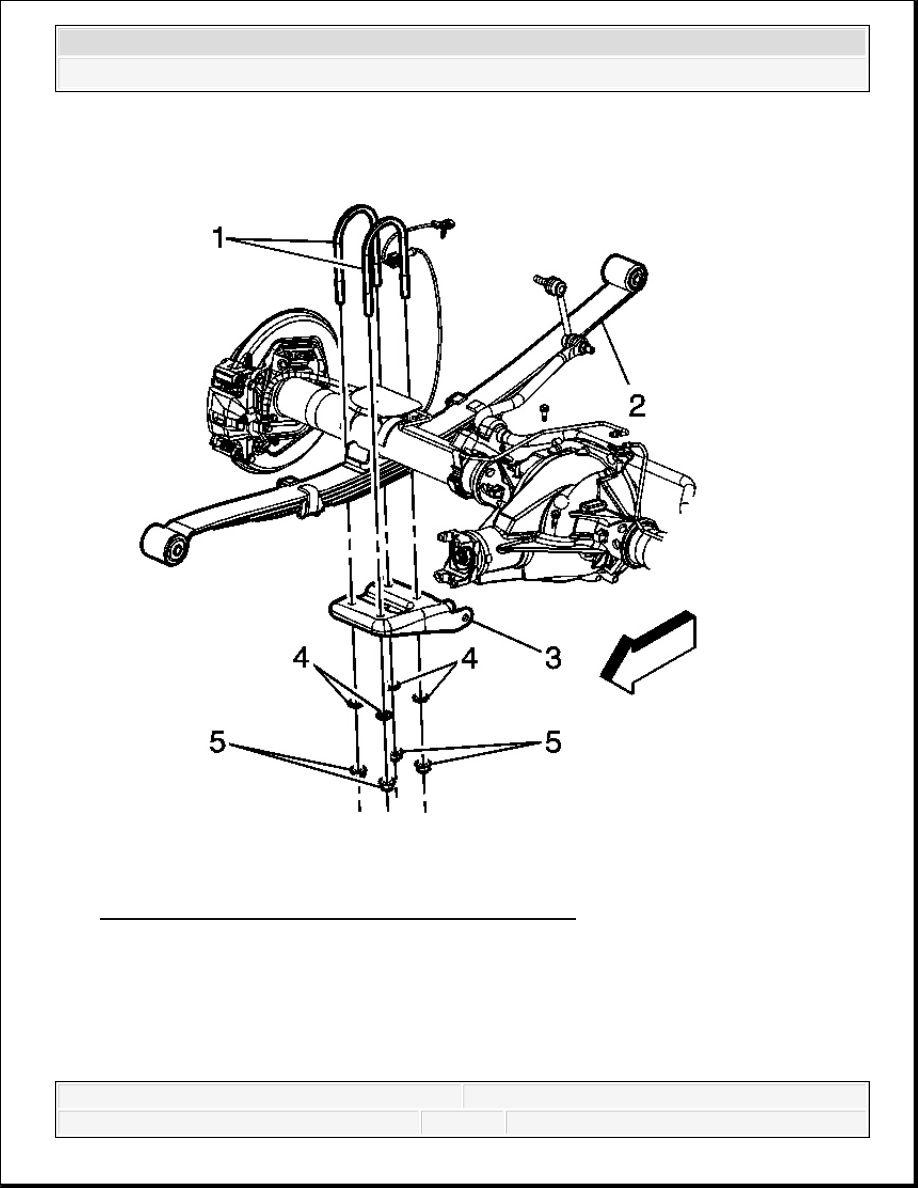

Fig. 22: Removing/Installing U-Bolt Nuts & Washers
Courtesy of GENERAL MOTORS CORP.

6. Install the new U-bolts (1).

7. Install the anchor plate (3).

IMPORTANT: Do not reuse the U-bolts.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



8. Install the U-bolt washers (4) and nuts (5).

Tighten: Tighten the U-bolt nuts to 76 N.m (56 lb ft).

9. Install the absorber lower mounting nut and bolt. Refer to Shock Absorber Replacement.

10. Install the trailer hitch, if equipped. Refer to Trailer Hitch Replacement .

11. Connect the rear park brake cable. Refer to Parking Brake Rear Cable Replacement -

Left Side or to Parking Brake Rear Cable Replacement - Right Side .

12. Remove the rear axle support.

13. Lower the vehicle.

14. With the vehicle at trim height, tighten the front leaf spring to frame nut and the rear leaf

spring shackle nuts.

Tighten:

Tighten the front leaf spring nut to 125 N.m (92 lb ft).

Tighten the rear leaf spring shackle nuts to 85 N.m (63 lb ft).

SPRING SHACKLE REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

NOTE:

Refer to Fastener Notice .
