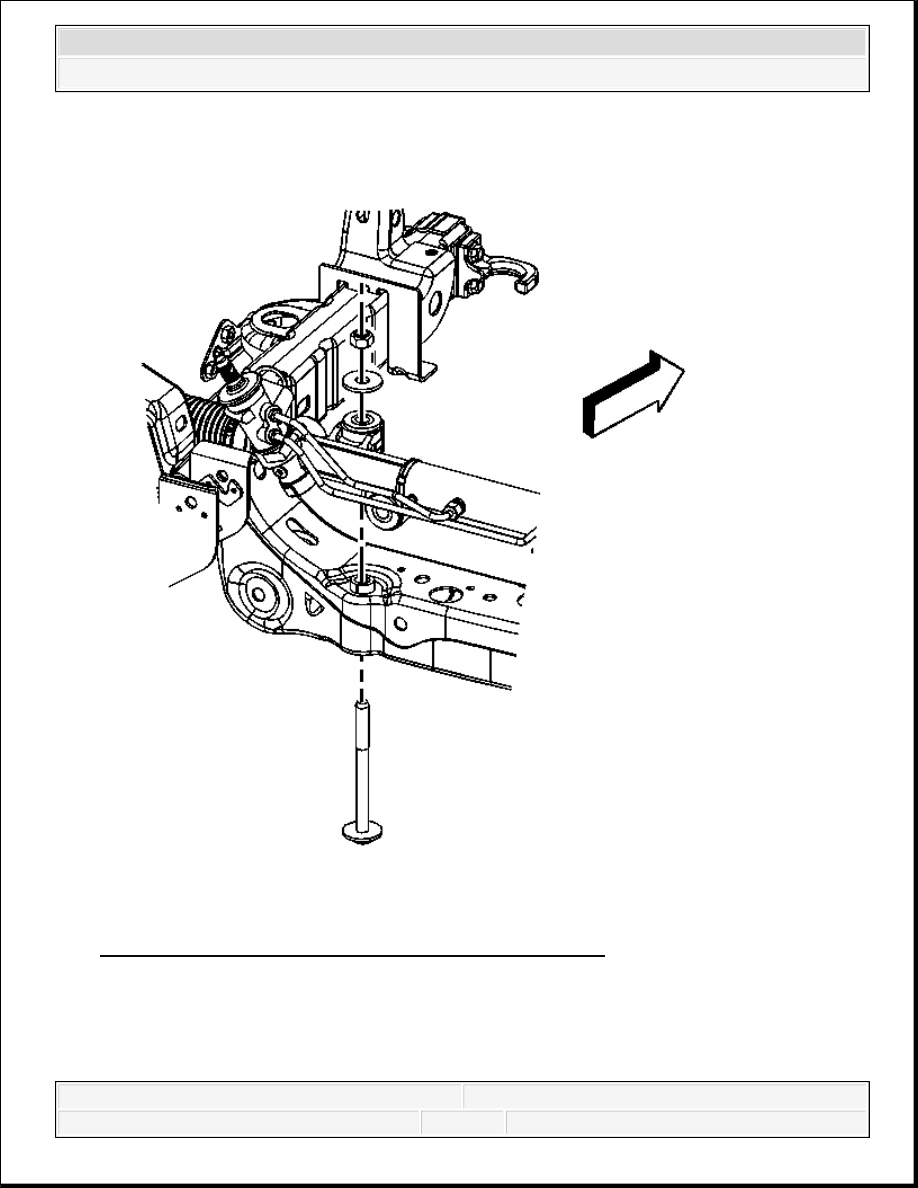

Fig. 39: View Of Steering Gear Vertical Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

4. Install the vertical steering gear nut, washer and bolt.

Left hand drive shown, right hand drive similar.



2007 Hummer H3

2007 STEERING Power Steering - H3



Tighten: Tighten the bolt to 130 N.m (96 lb ft).

5. Connect the lower intermediate steering shaft. Refer to Lower Intermediate Steering

Shaft Replacement .

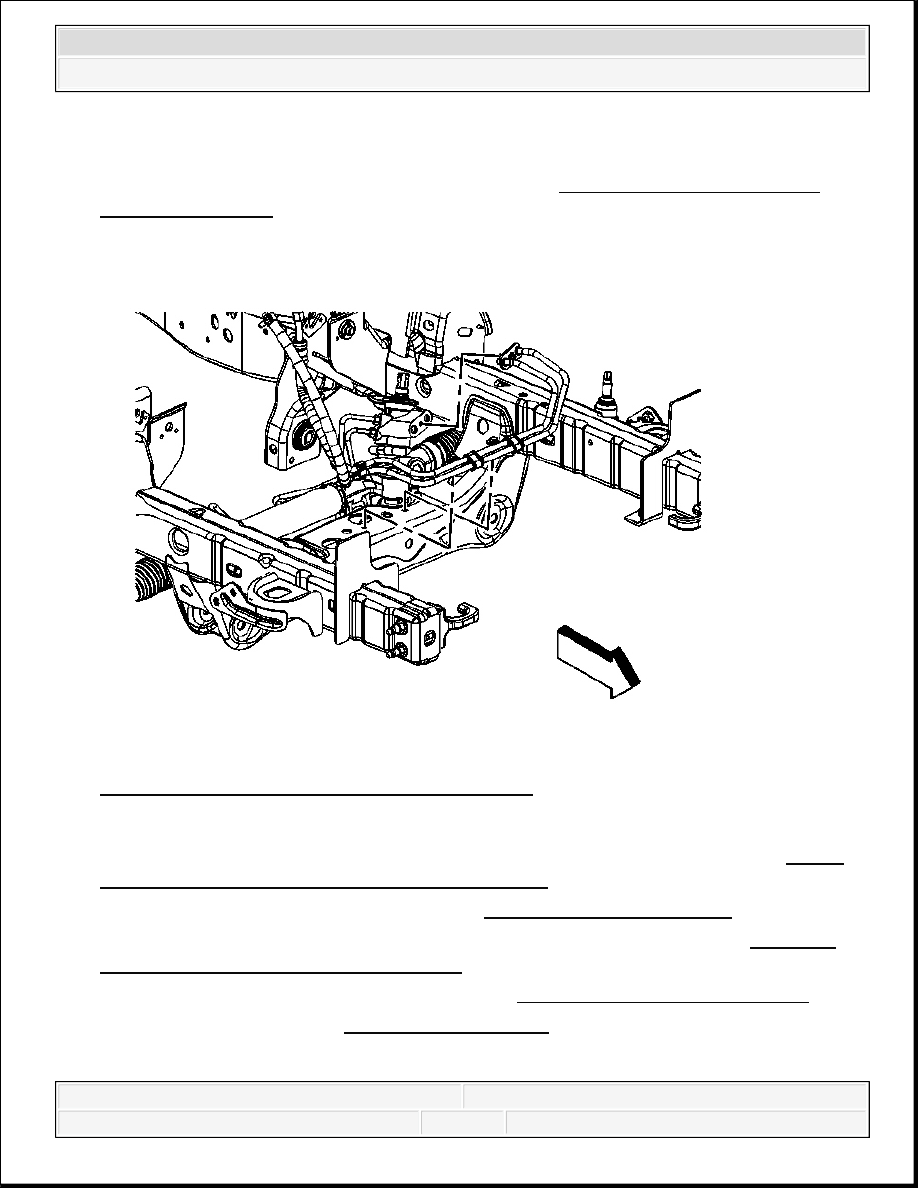

Fig. 40: View Of Power Steering Hose Assembly
Courtesy of GENERAL MOTORS CORP.

6. Connect the power steering gear inlet and outlet hose to the steering gear. Refer to Power

Steering Gear Inlet and Outlet Hose Replacement.

7. Install the engine shield, if equipped. Refer to Engine Shield Replacement .

8. Install the rack and pinion outer tie rod ends to the steering knuckles. Refer to Rack and

Pinion Outer Tie Rod End Replacement.

9. Fill and bleed the power steering system. Refer to Power Steering System Bleeding.

10. Adjust the front toe. Refer to Front Toe Adjustment .

DESCRIPTION AND OPERATION



2007 Hummer H3

2007 STEERING Power Steering - H3



POWER STEERING SYSTEM DESCRIPTION AND OPERATION

The hydraulic power steering pump is a constant displacement vane-type pump that provides
hydraulic pressure and flow for the power steering gear. The hydraulic power steering pump is
belt-driven.

The power steering fluid reservoir holds the power steering fluid and is integral with the power
steering pump. The reservoir can be serviced separately from the pump.

This vehicle uses a rack and pinion system.

In the rack and pinion system, the rack and the pinion are the 2 components that convert steering
wheel rotation to lateral movement. The steering shaft is attached to the pinion in the steering
gear. The pinion rotates with the steering wheel. Gear teeth on the pinion mesh with the gear
teeth on the rack. The rotating pinion moves the rack from side to side. The lateral action of the
rack pushes and pulls the tie rods in order to change the direction of the vehicle's front wheels.

The power steering pressure hose connects the power steering pump fitting to the power steering
gear and allows pressurized power steering fluid to flow from the pump to the gear.

The power steering return hose returns fluid from the power steering gear back to the power
steering fluid reservoir. The power steering return line may contain an integral fin-type or line-
type power steering fluid cooler.

In a typical power steering system, a pump generates hydraulic pressure, causing fluid to flow, via
the pressure hose, to the steering gear valve assembly. The steering gear valve assembly regulates
the incoming fluid to the right and left chambers in order to assist in right and left turns.

Turning the steering wheel activates the valve assembly, which applies greater fluid pressure and
flow to 1 side of the steering gear piston and lower pressure and flow to the other side of the
piston. The pressure assists the movement of the gear piston. Tie rods transfer this force to the
front wheels, which turn the vehicle right or left.

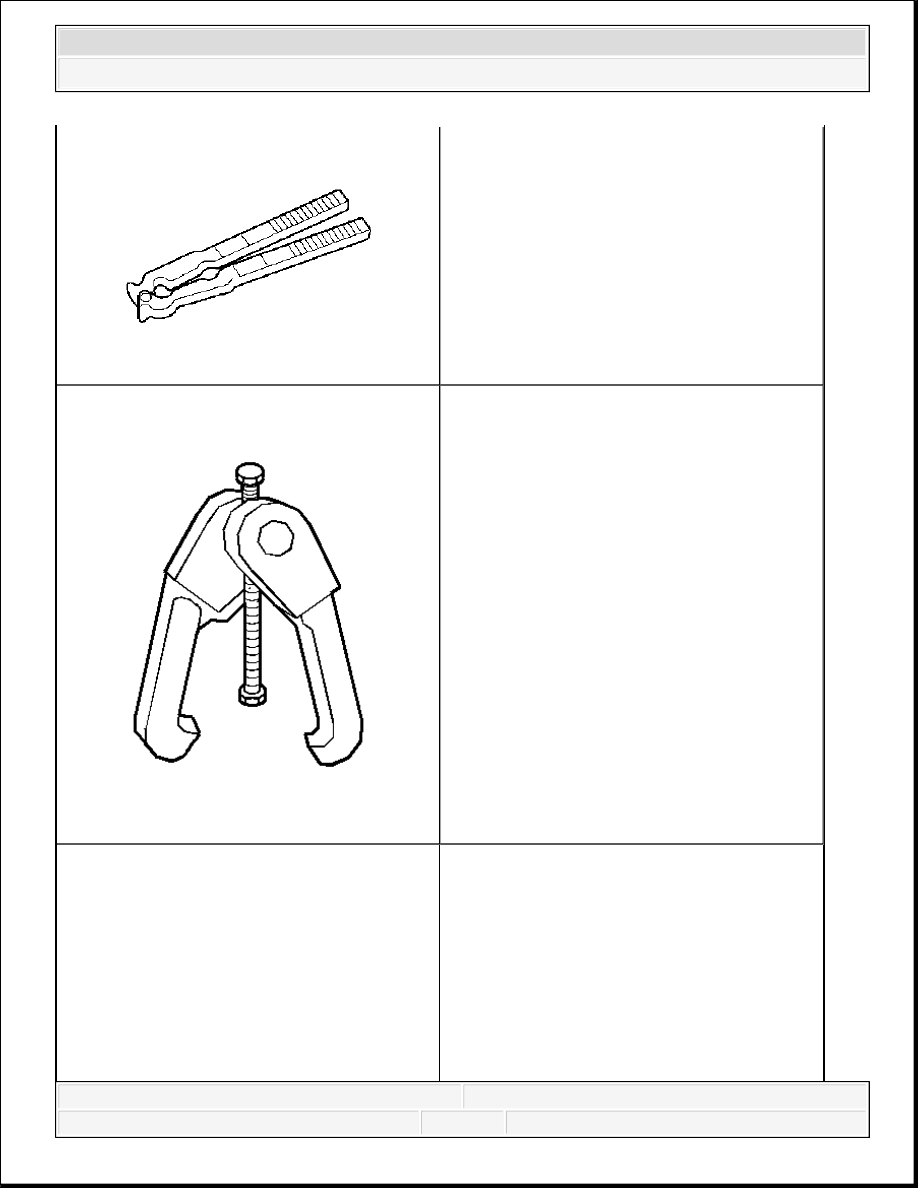

SPECIAL TOOLS AND EQUIPMENT

SPECIAL TOOLS

Special Tools

Illustration

Tool Number/Description



2007 Hummer H3

2007 STEERING Power Steering - H3



J-22610

Service Boot Clamp Installer

J-24319-B

Steering Linkage and Tie Rod Puller

J-25033-C

Power Steering Pulley Installer
