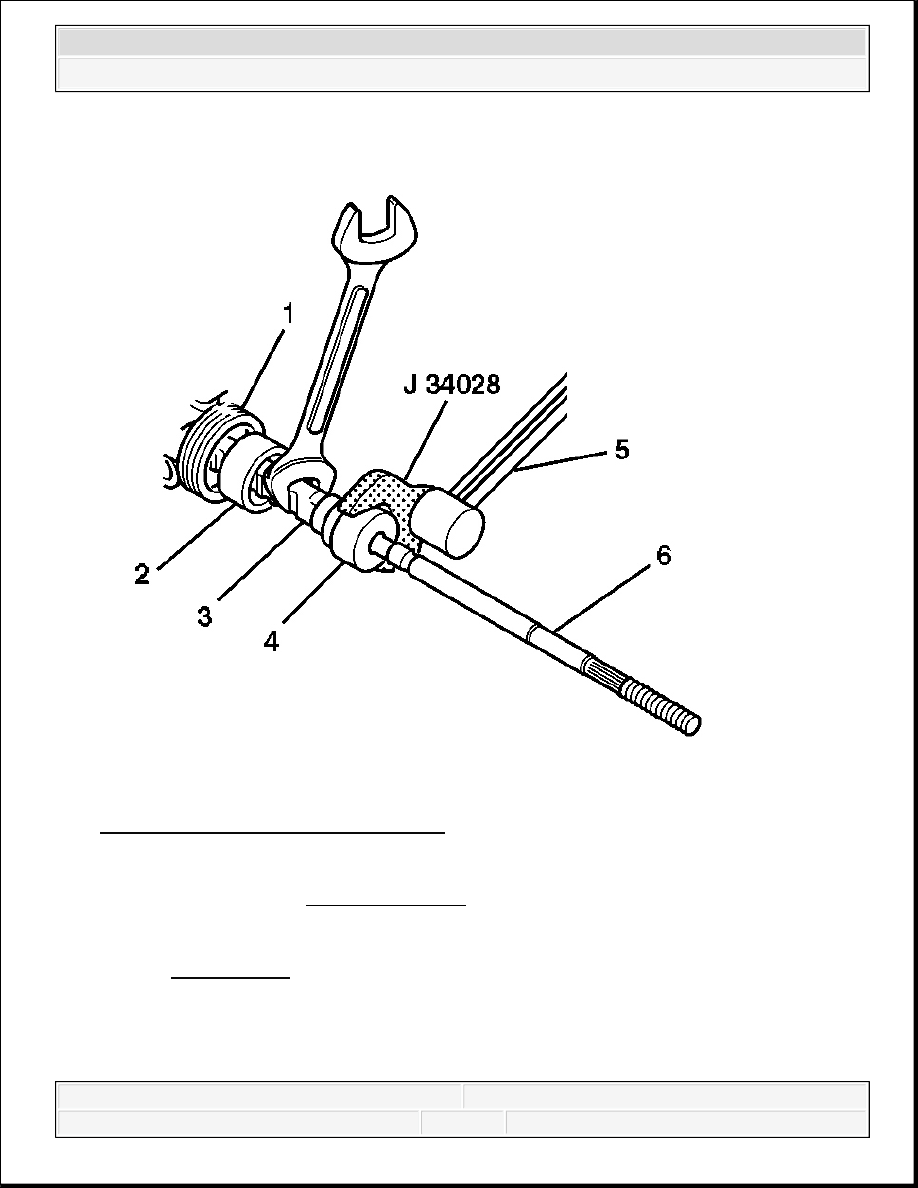

Fig. 21: Tightening The Inner Tie Rod
Courtesy of GENERAL MOTORS CORP.

3. Install a torque wrench (5) and wrench J 34028 to the rack and pinion inner tie rod housing

(4). See Special Tools.

Hold the steering gear rack (3) while tightening the rack and pinion inner tie rod as shown
(6).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 STEERING Power Steering - H3



Tighten: Tighten the rack and pinion inner tie rod to 88 N.m (65 lb ft).

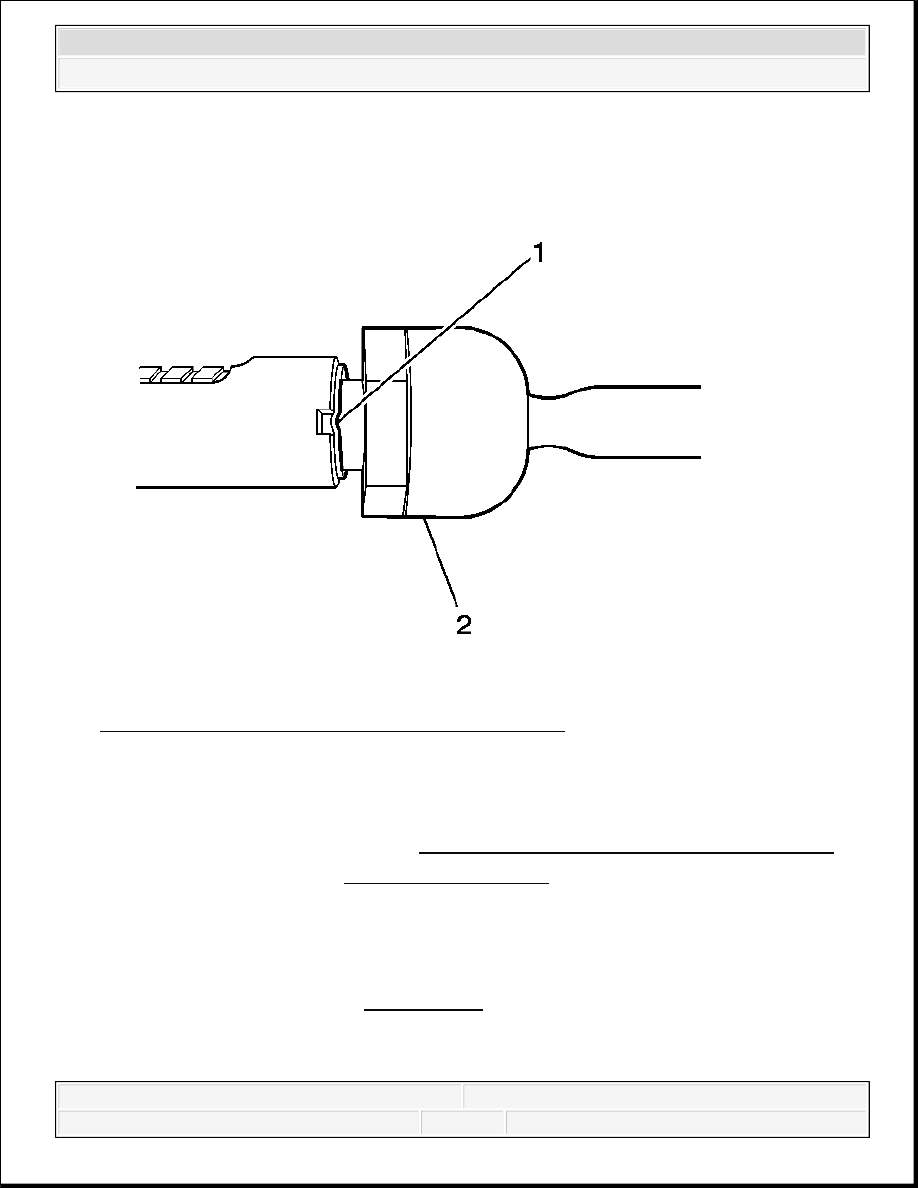

Fig. 22: Identifying Inner Tie Rod Staking Location
Courtesy of GENERAL MOTORS CORP.

4. Stake the rack and pinion inner tie rod (2) at the location shown (1) with a hammer and

punch.

5. Install the steering gear boot. Refer to Steering Gear Boot Replacement - On Vehicle.

6. Adjust the front toe. Refer to Front Toe Adjustment .

STEERING GEAR BOOT REPLACEMENT - ON VEHICLE

Tools Required

J 22610 Keystone Clamp Pliers. See Special Tools.

Removal Procedure



2007 Hummer H3

2007 STEERING Power Steering - H3



1. Remove the rack and pinion outer tie rod end. Refer to Rack and Pinion Outer Tie Rod

End Replacement.

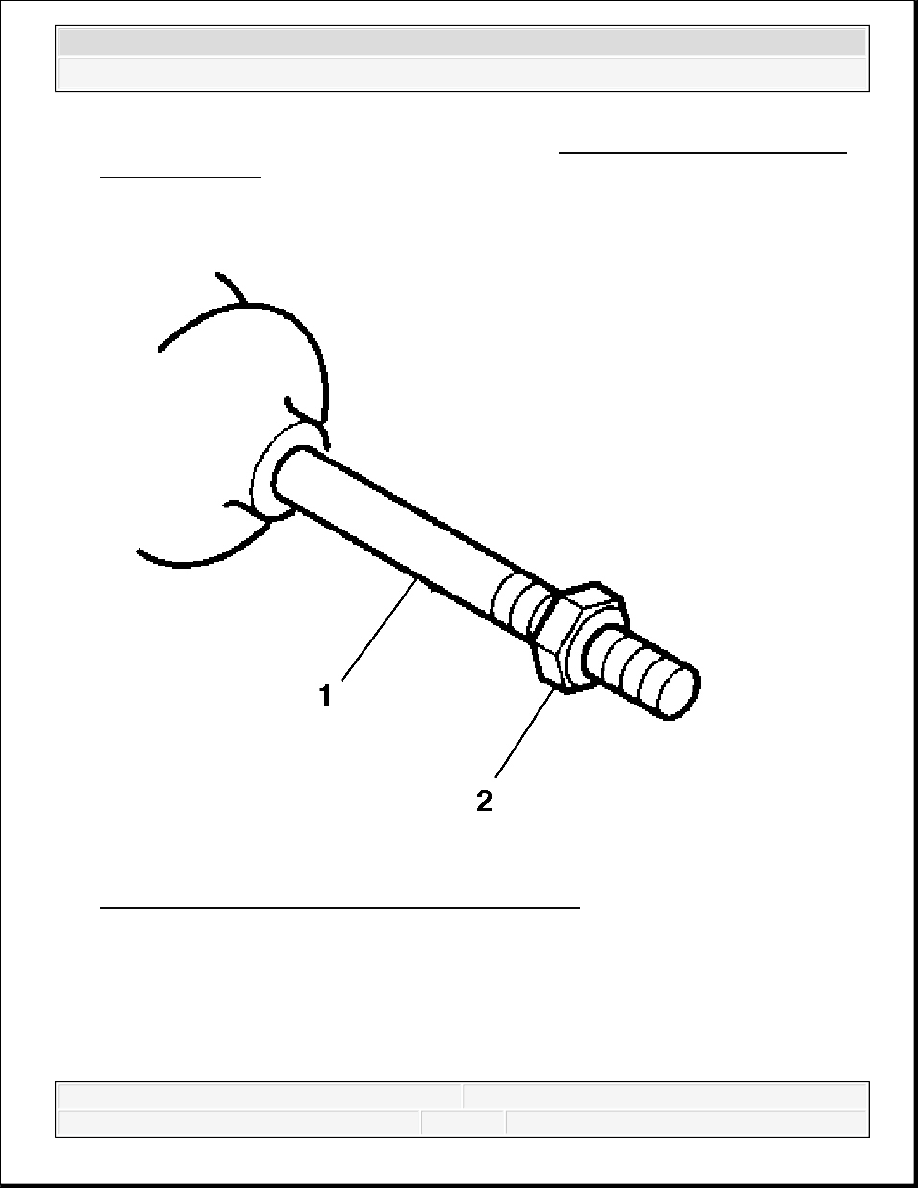

Fig. 23: Identifying Inner Tie Rod Assembly Jam Nut
Courtesy of GENERAL MOTORS CORP.

2. Remove the rack and pinion inner tie rod nut (2) from the rack and pinion inner tie rod (1).

IMPORTANT: Mark the location of the rack and pinion inner tie rod nut

before removing it.



2007 Hummer H3

2007 STEERING Power Steering - H3



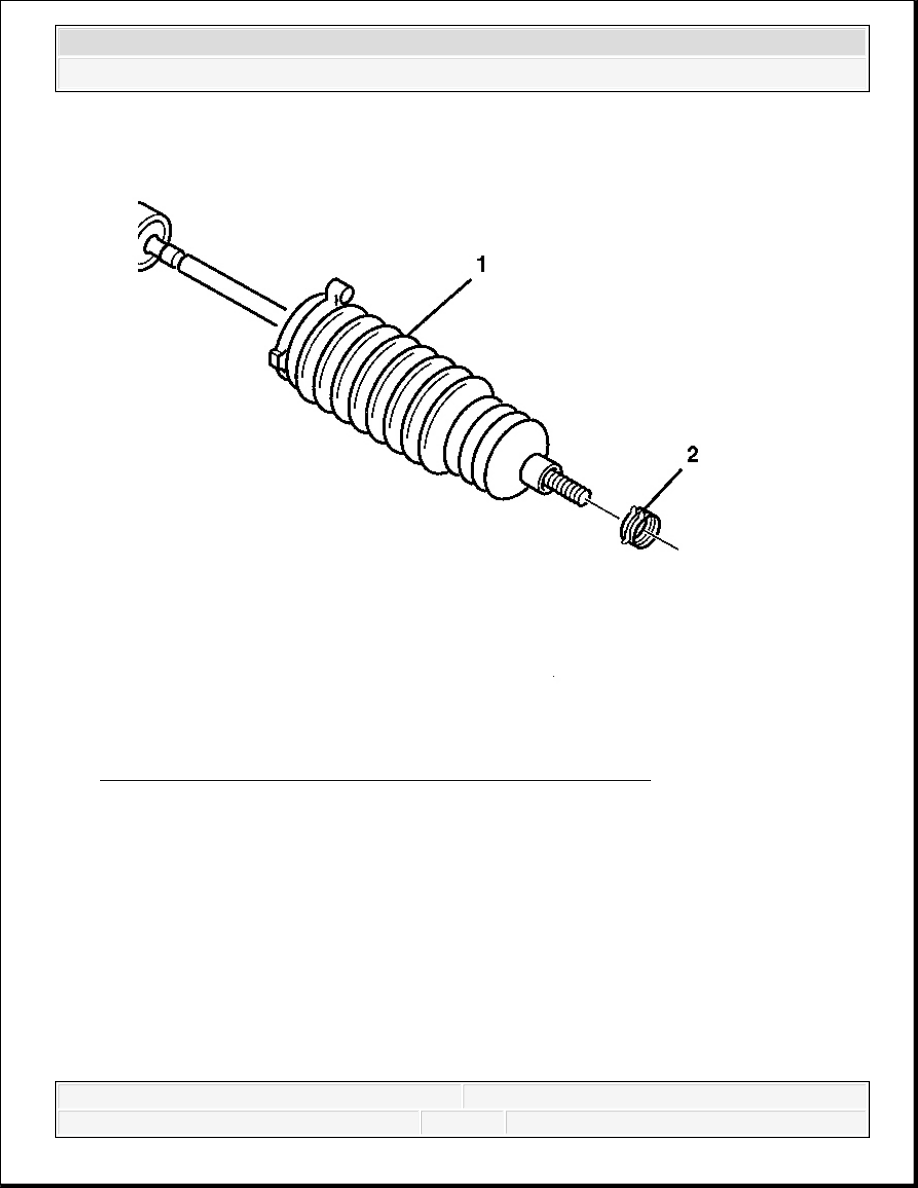

Fig. 24: View Of Tie Rod End Clamp At Rack & Pinion Boot
Courtesy of GENERAL MOTORS CORP.

3. Remove the outer steering gear boot clamp (2) from the steering gear boot (1) and discard

it.
