Hummer H3. Manual - part 1550

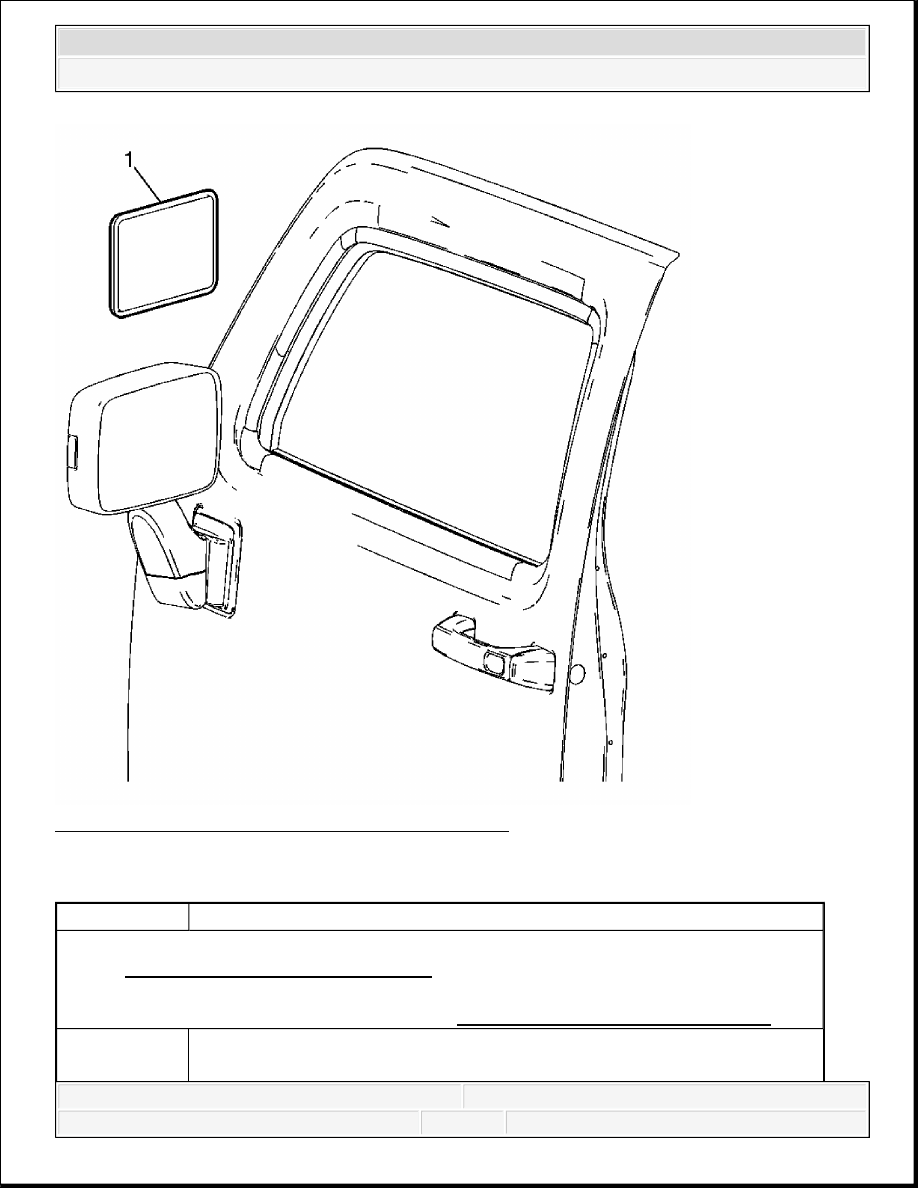

Fig. 15: Replacing Outside Rearview Mirror Glass
Courtesy of GENERAL MOTORS CORP.

Outside Rearview Mirror Glass Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Glass and Sheet Metal Handling Caution .

1

Mirror Face, Outside Rear View
Tip: Release the mirror face backing from the mirror housing by pulling



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



INSIDE REARVIEW MIRROR REPLACEMENT

Removal Procedure

1. Use a flat-bladed tool in order to remove the wire cover, if equipped.

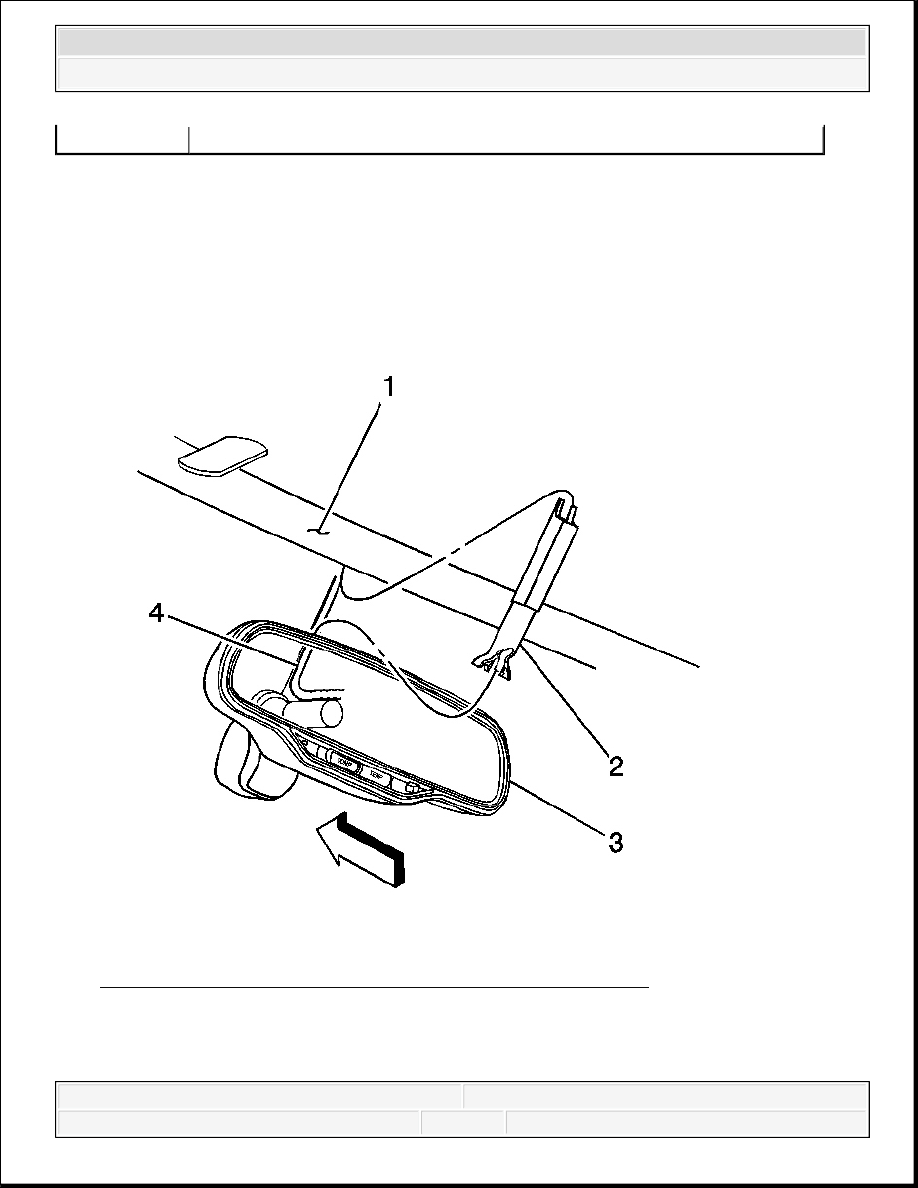

Fig. 16: Identifying Electrical Connector & Rearview Mirror
Courtesy of GENERAL MOTORS CORP.

2. Disconnect the electrical connector (4), if equipped.

outward.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



3. Using a TORX-head® screwdriver, loosen the set screw that holds the mirror base to the

windshield button.

4. Slide the mirror (3) off of the support.

Installation Procedure

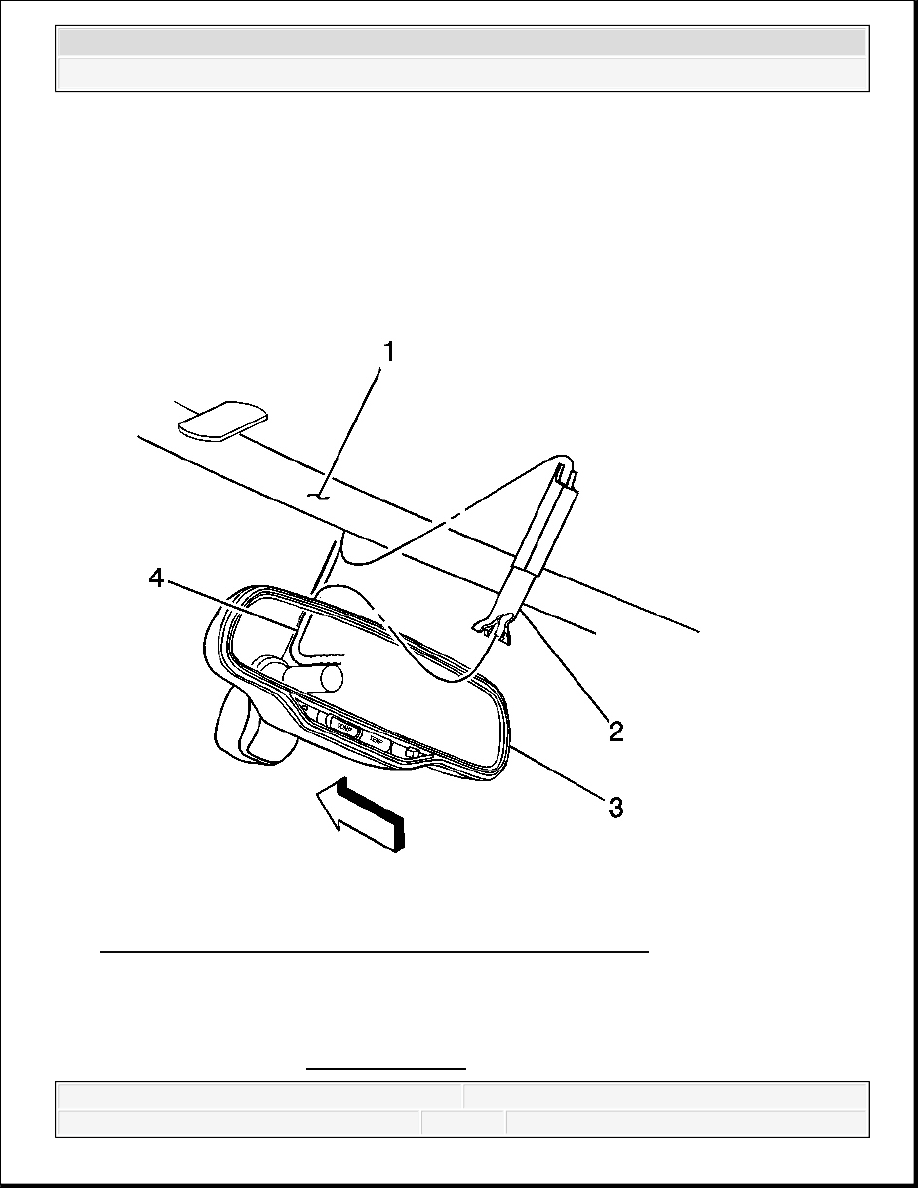

Fig. 17: Identifying Electrical Connector & Rearview Mirror
Courtesy of GENERAL MOTORS CORP.

1. Slide the mirror (3) onto the mirror support.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



2. Install the set screw.

Tighten: Tighten the set screw to 2 N.m (18 lb in).

3. Connect the electrical connector (4), if equipped.

4. Install the wire cover (2), if equipped.

5. Ensure the wire cover is tucked into the forward edge of the headliner (1).

6. Re-calibrate the compass. Refer to Compass Calibration and Magnetic Variance .

REARVIEW MIRROR SUPPORT INSTALLATION

Tools Required

Inside Mirror Adhesive Kit GM P/N 1052369 or Equivalent

Safety Razor or Utility Knife

Installation Procedure

1. Determine the location of the mirror mounting base by marking the outside of the

windshield with a marking pencil where the base was previously located. If it is not clear
where the base was mounted, use the following steps to determine where the base should be
installed:
