Door Lock Actuator - Driver

11

Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF)

12

Key Lock Cylinder



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



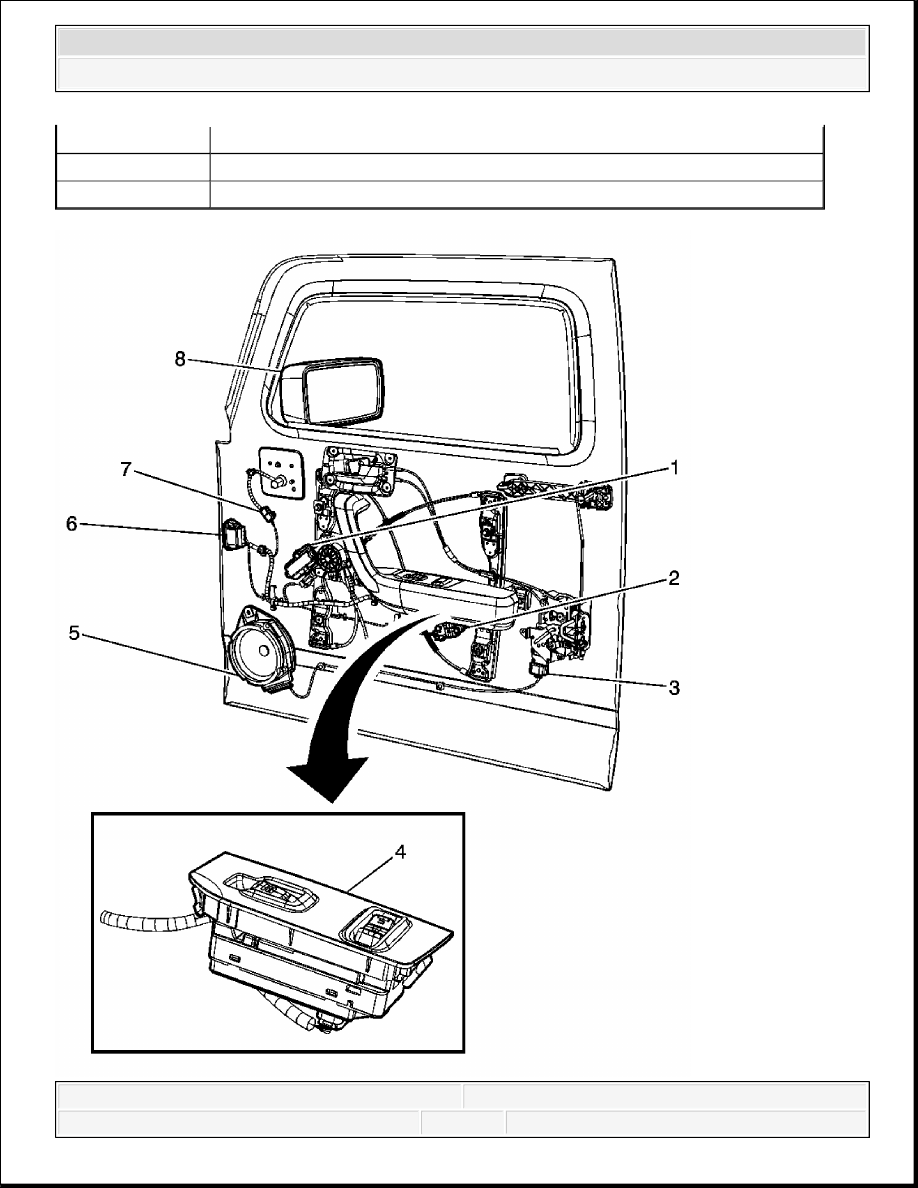

Fig. 5: Identifying Passenger Door Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

1

Window Motor - Passenger

2

Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF)

3

Door Lock Actuator - Passenger

4

Door Lock/Window Switch - Passenger

5

Speaker - RF

6

C600 Passenger Door Harness to Body Harness

7

C610 Passenger Door Harness to Rearview Mirror Harness

8

Outside Rearview Mirror - Passenger



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



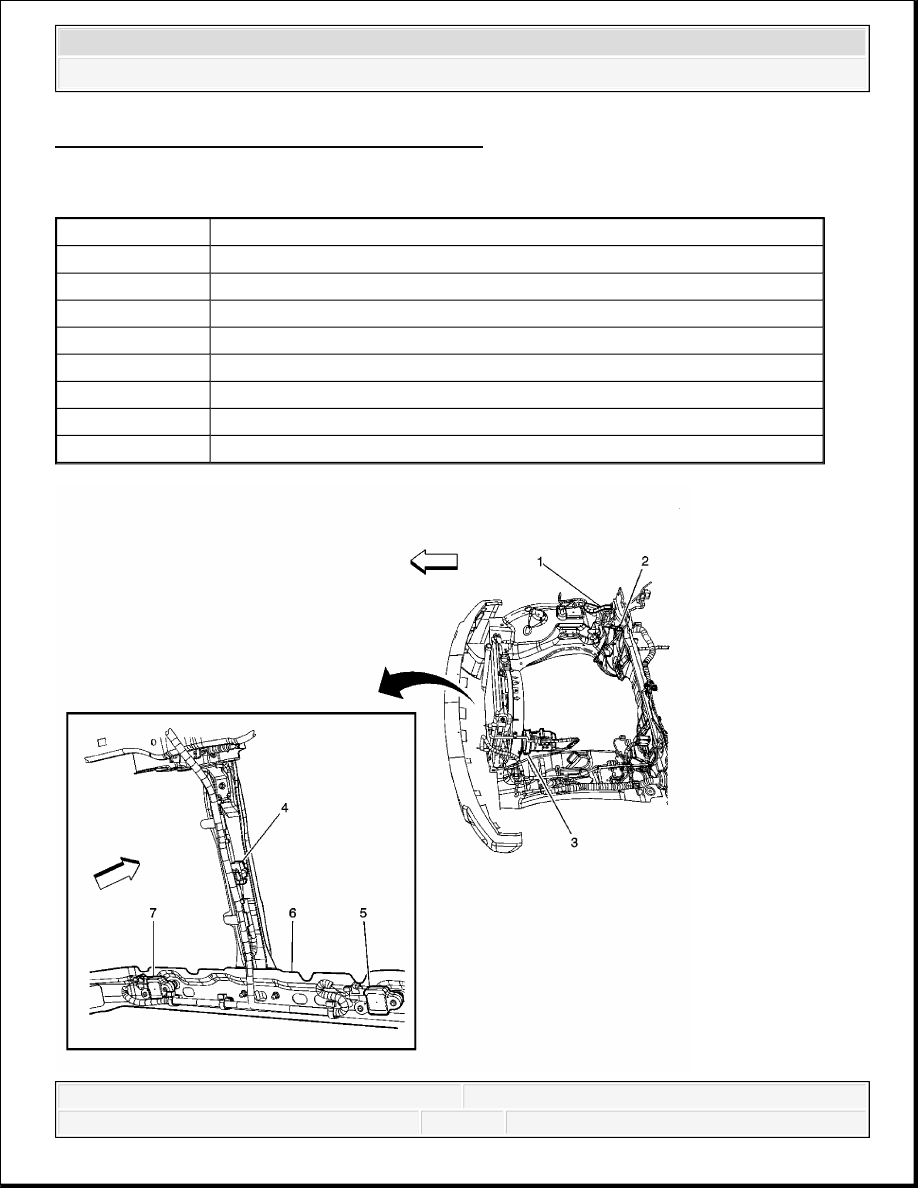

Fig. 6: Identifying Engine Compartment Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

1

Body Harness

2

A/C Refrigerant Pressure Sensor

3

A/C Compressor Clutch

4

Ambient Air Temperature Sensor

5

Inflatable Restraint Front End Sensor - Right

6

Lower Radiator Support

7

Inflatable Restraint Front End Sensor - Left



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Mirrors - H3



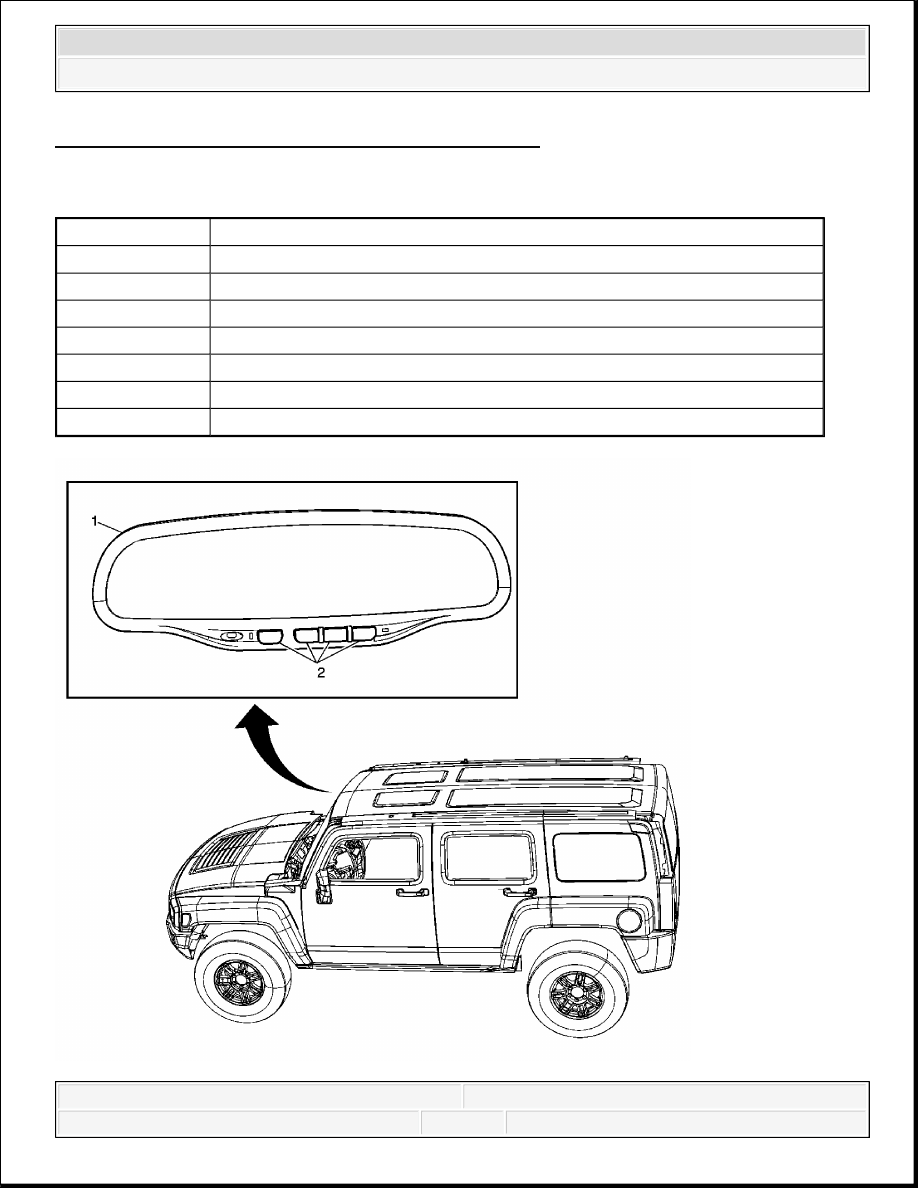

Fig. 7: Identifying Inside Rearview Mirror
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

MIRROR CONNECTOR END VIEWS

Ambient Air Temperature Sensor

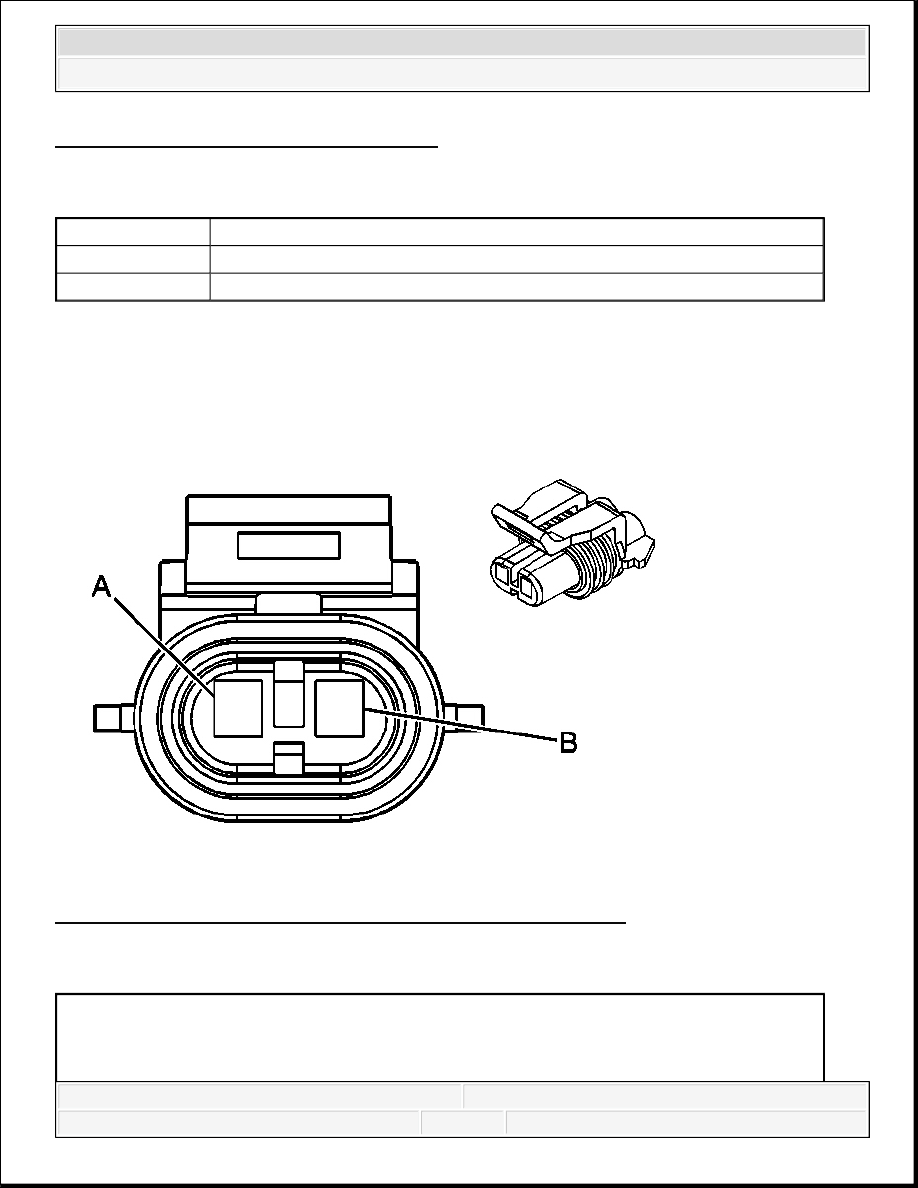

Fig. 8: Ambient Air Temperature Sensor Connector End Views
Courtesy of GENERAL MOTORS CORP.

Ambient Air Temperature Sensor Connector Parts Information

Callout

Component Name

1

Inside Rearview Mirror (UE1)

2

OnStar Keypad

Connector Part Information

OEM: 12052642



2007 Hummer H3
