Hummer H3. Manual - part 154

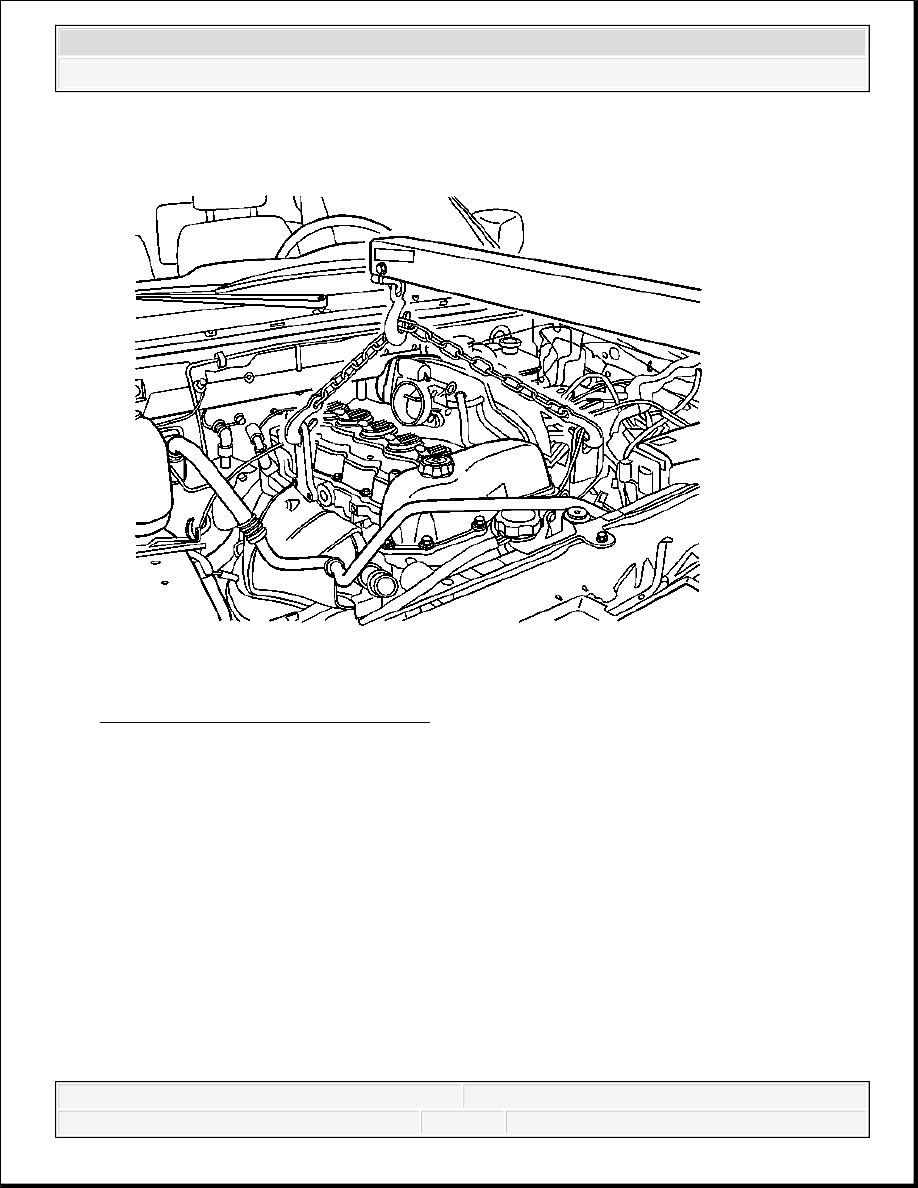

Fig. 257: View Of Engine Lift Chain
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Ensure clearance is maintained between the engine and the

following:

The A/C compressor

The A/C hoses

The engine mounts

The engine wiring harness

The fuel hose/pipes

The heater outlet hose/pipe

The power steering pump

The radiator



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



4. Carefully lower the engine into the engine compartment, aligning the engine dowels with the

transmission.

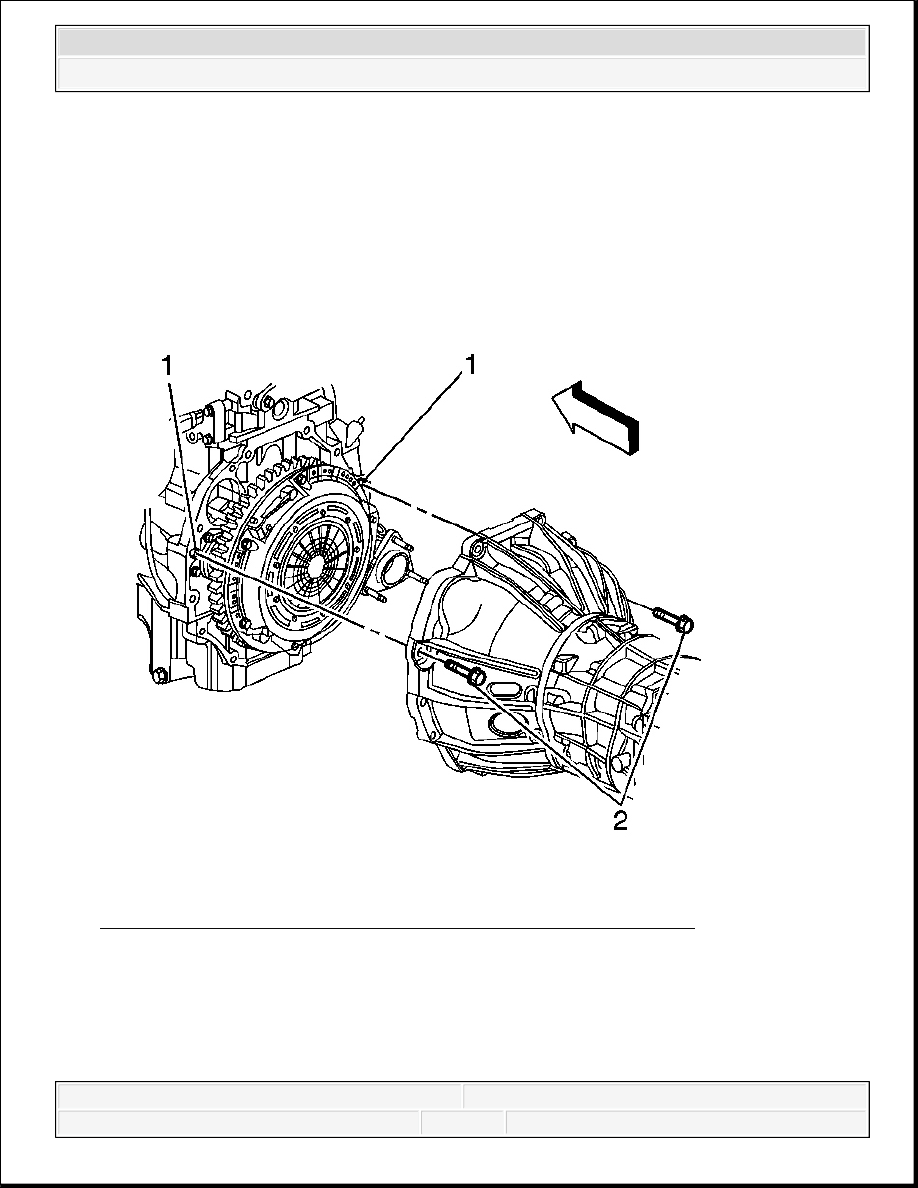

Fig. 258: View Of Transmission Mounting Bolts & Engine Dowels
Courtesy of GENERAL MOTORS CORP.

5. Align the engine dowels (1) with the transmission.

The transmission input shaft (manual only)

The transmission oil cooler pipes (automatic only)

IMPORTANT: Ensure the torque converter turns freely while tightening the

transmission mounting bolts (automatic only).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



6. Loosely install the 2 transmission mounting bolts (2).

Ensure the dowels (1) are fully engaged into the transmission.

7. Remove the jack from under the vehicle.

8. Position the engine mounts to the engine.

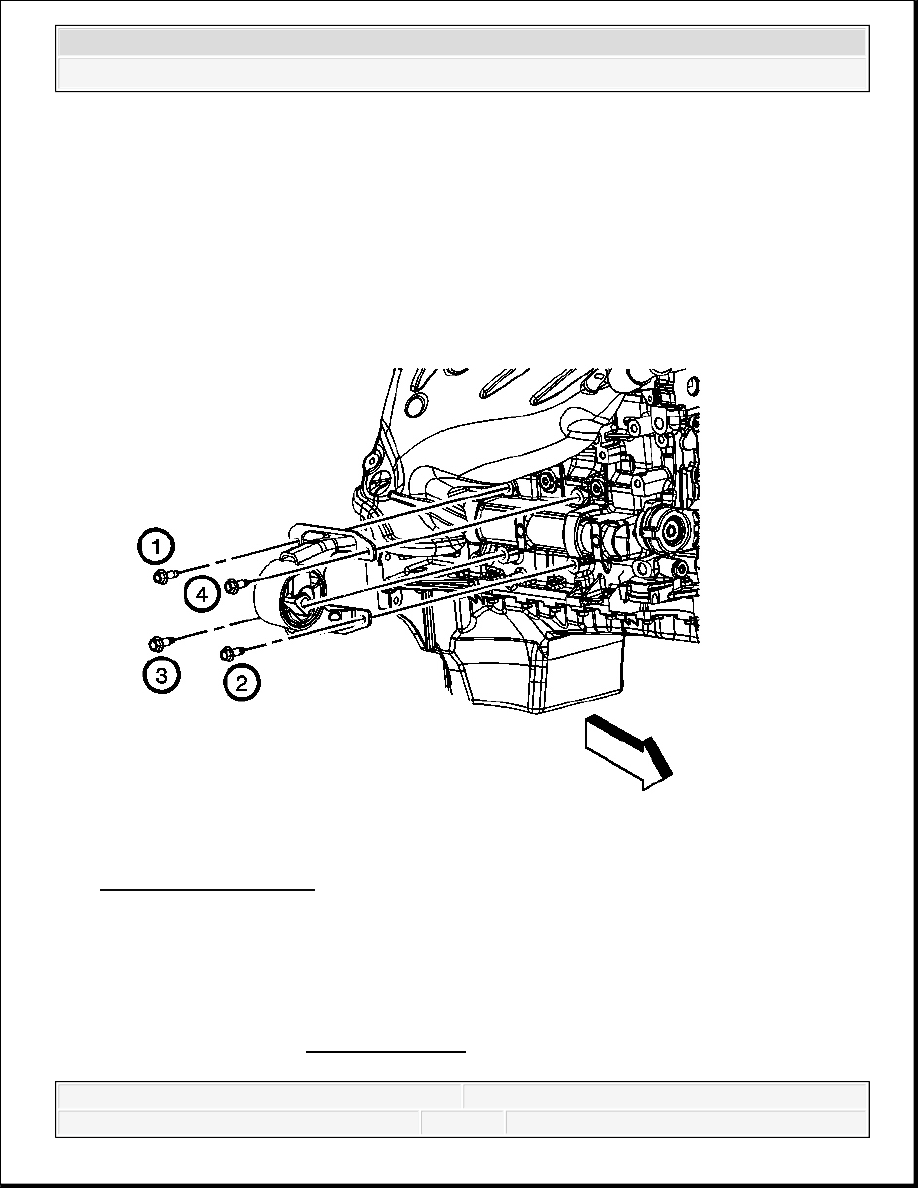

Fig. 259: Engine Mount
Courtesy of GENERAL MOTORS CORP.

9. Install the engine mount bolts until snug, following the installation sequence.

The engine lift device may have to be raised or lowered slightly to install these bolts.

NOTE:

Refer to Fastener Notice .



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



10. Tighten the bolts using the installation sequence.

Tighten: Tighten the engine mount bolts to 50 N.m (37 lb ft).

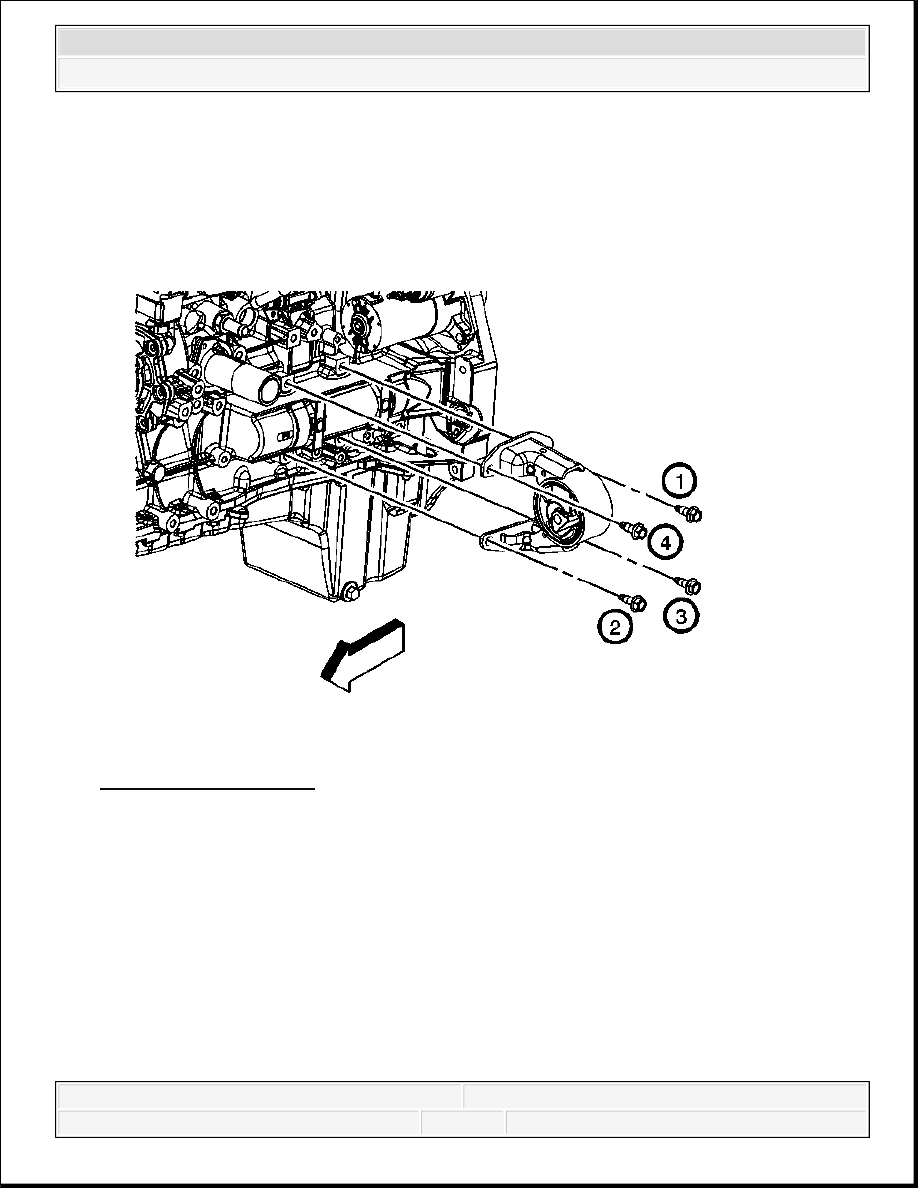

Fig. 260: Engine Mount
Courtesy of GENERAL MOTORS CORP.

11. Install the engine mount bolts until snug, following the installation sequence.

The engine lift device may have to be raised or lowered slightly to install these bolts.

12. Tighten the bolts using the installation sequence.

Tighten: Tighten the engine mount bolts to 50 N.m (37 lb ft).

13. Lower the engine fully on to the engine mounts.

14. Remove the engine lift chain from the engine lift brackets.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
