Tighten: Tighten the extension housing bolt and studs to 37 N.m (27 lb ft).

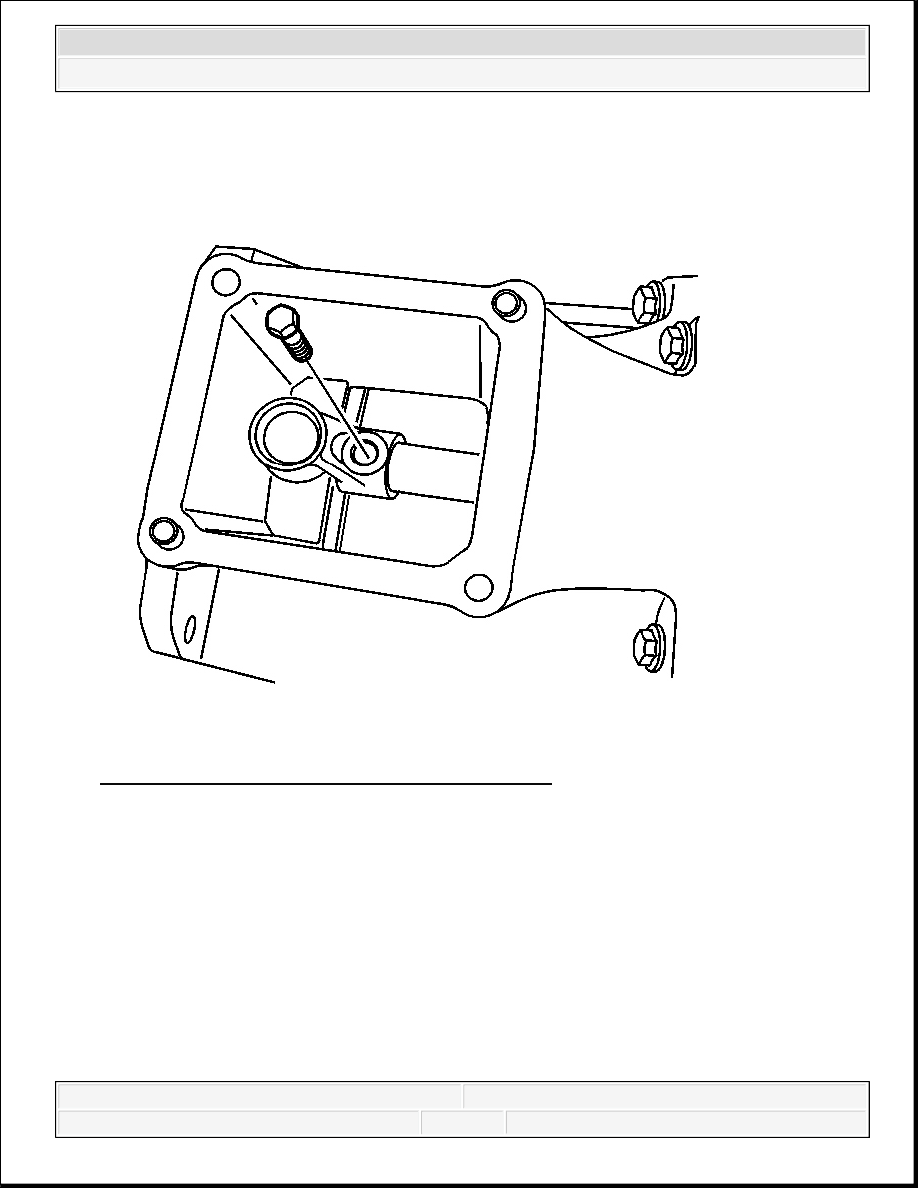

Fig. 276: View Of Shift Control Lever Socket Bolt
Courtesy of GENERAL MOTORS CORP.

73. Install the control lever bolt.

Tighten: Tighten the control lever bolt to 33 N.m (24 lb ft).

IMPORTANT: Do not use the shift control lever socket bolt again. Always

install a new lever socket bolt.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



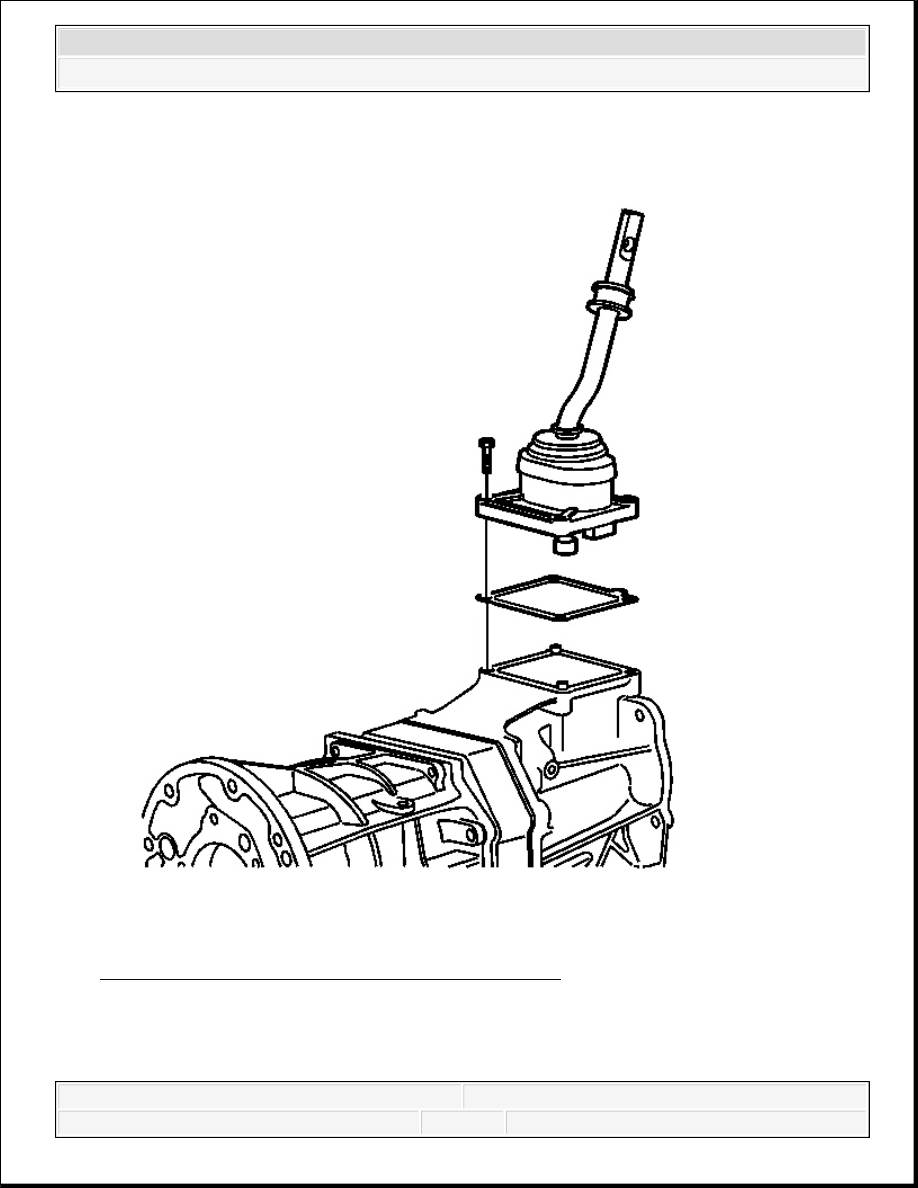

Fig. 277: Locating Shift Control Housing & Gasket
Courtesy of GENERAL MOTORS CORP.

74. Install the shift control housing with a new gasket.

75. Install the shift control housing bolts.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Tighten: Tighten the housing bolts to 20 N.m (14 lb ft).

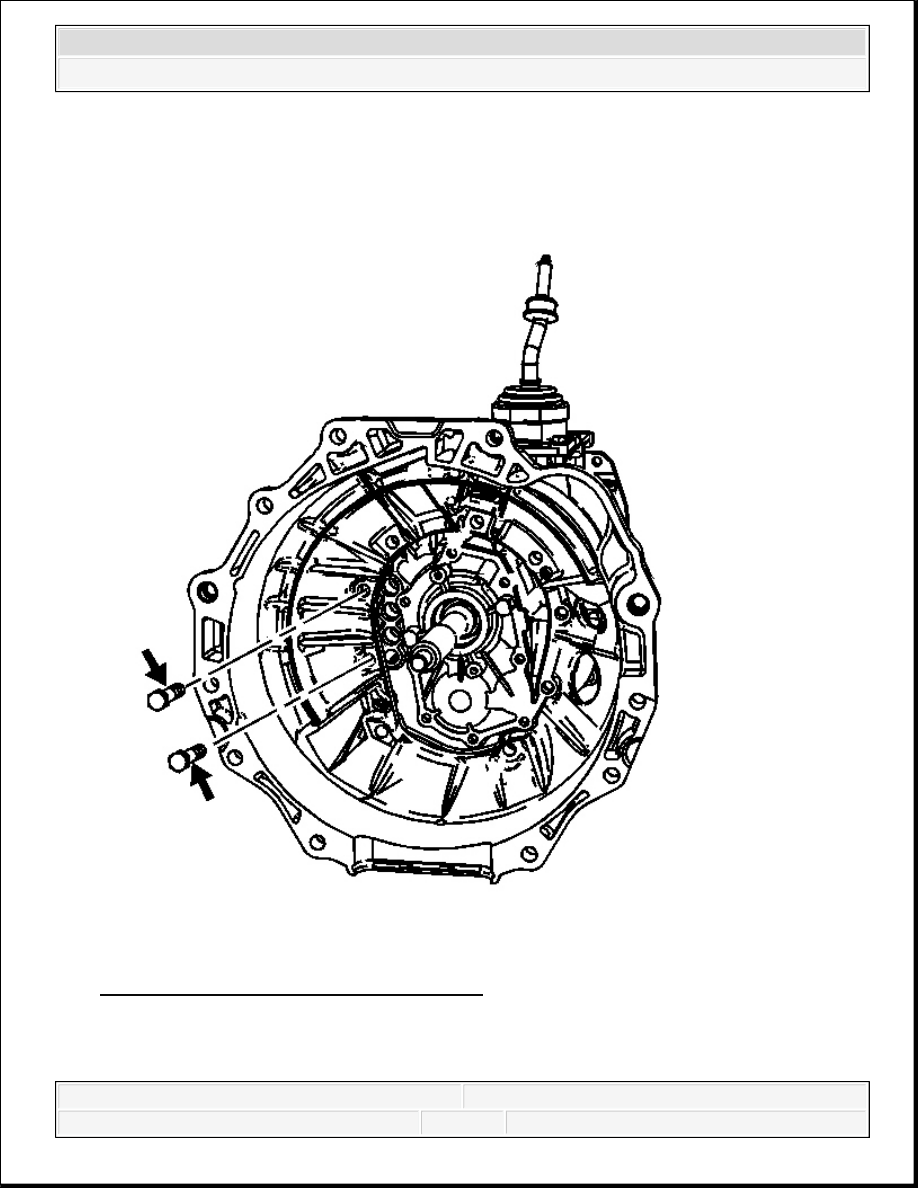

Fig. 278: Identifying Clutch Housing Bolts
Courtesy of GENERAL MOTORS CORP.

76. Using a soft-face hammer to assist, install the clutch housing to the transmission case.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



77. Install the 2 new bolts in the clutch housing location, as shown.

78. Install the remaining clutch housing bolts.

Tighten: Tighten the clutch housing bolts to 36 N.m (27 lb ft).

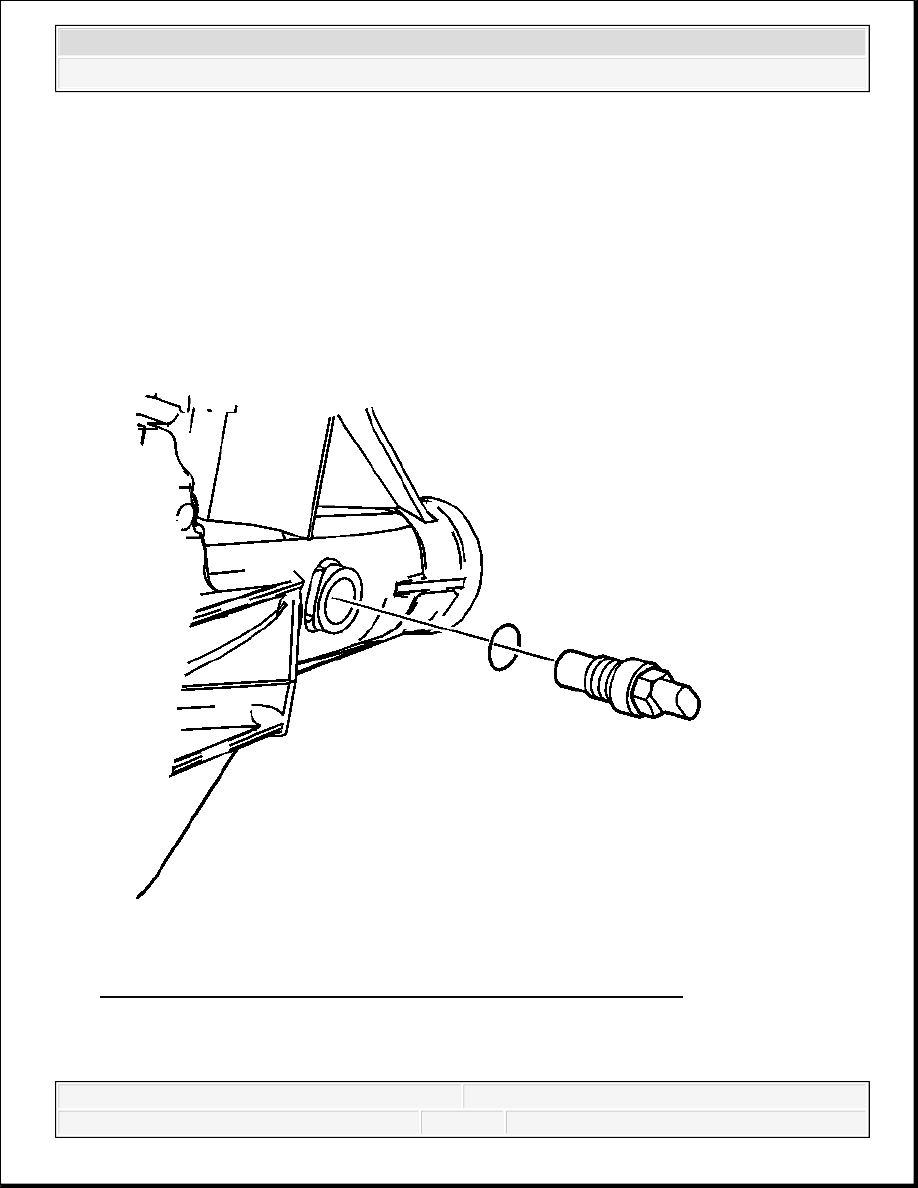

Fig. 279: View Of Vehicle Speed Sensor (VSS) With O-Ring Seal
Courtesy of GENERAL MOTORS CORP.

79. If RWD transmission, install the vehicle speed sensor (VSS) with O-ring seal.

IMPORTANT: Two of the clutch housing bolts require sealant. If sealant is

not used, leakage will occur. Always use new bolts.
