Hummer H3. Manual - part 1519

Fig. 202: Removing/Installing Reverse Control Lever Restrictor Roll Pin
Courtesy of GENERAL MOTORS CORP.

3. Install a new reverse control lever restrictor roll pin.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



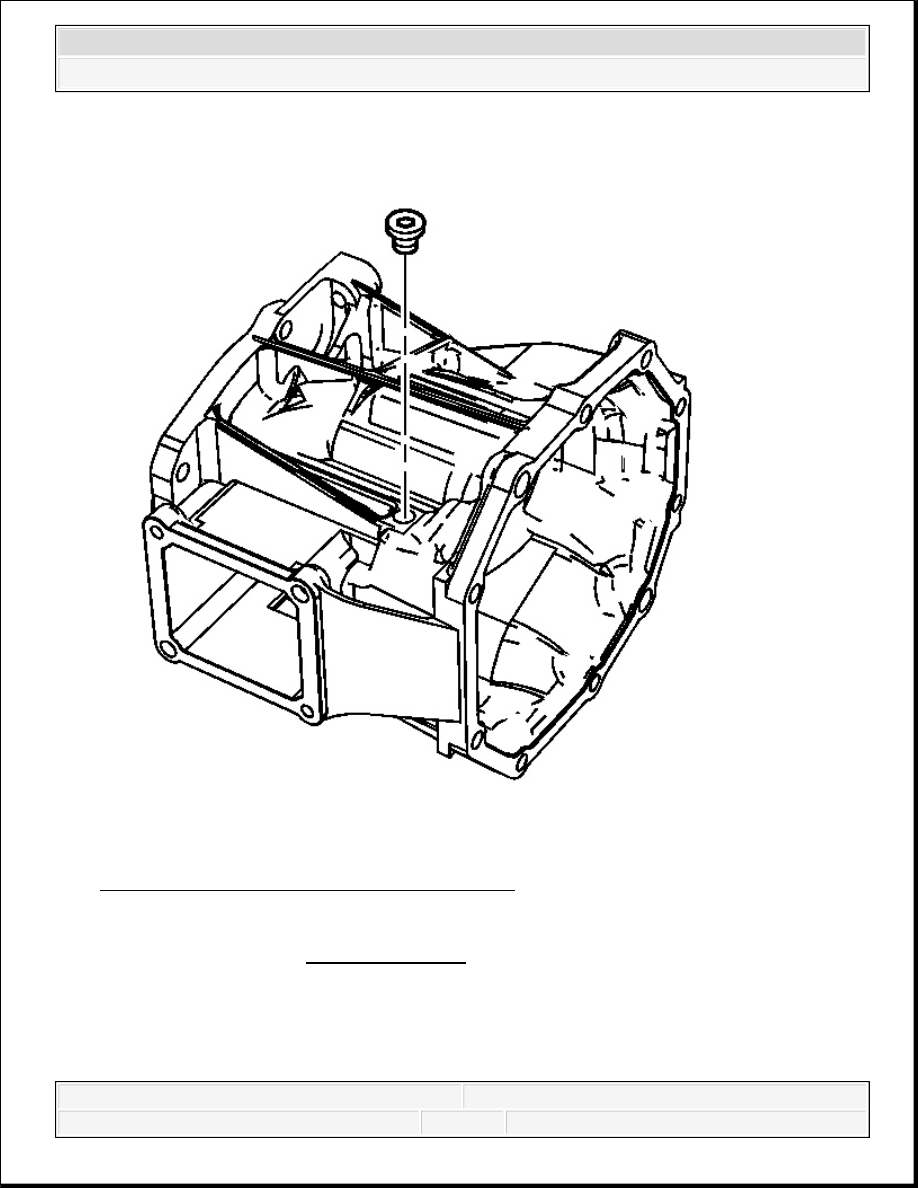

Fig. 203: View Of Reverse Restrictor Pin Plug
Courtesy of GENERAL MOTORS CORP.

4. Install a new reverse restrictor pin plug.

Tighten: Tighten the reverse restrictor pin plug to 19 N.m (14 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

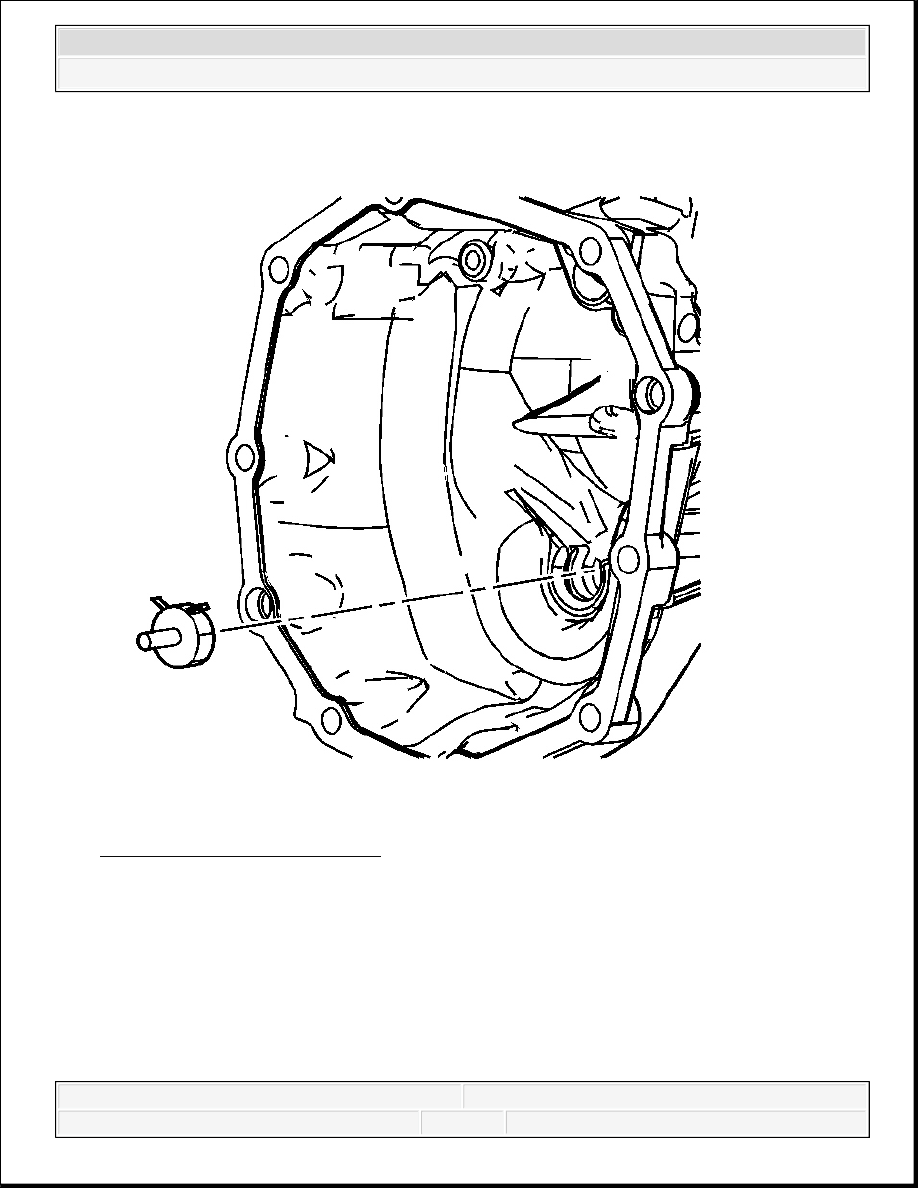

Fig. 204: Locating Oil Receiver
Courtesy of GENERAL MOTORS CORP.

5. Install the oil receiver.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

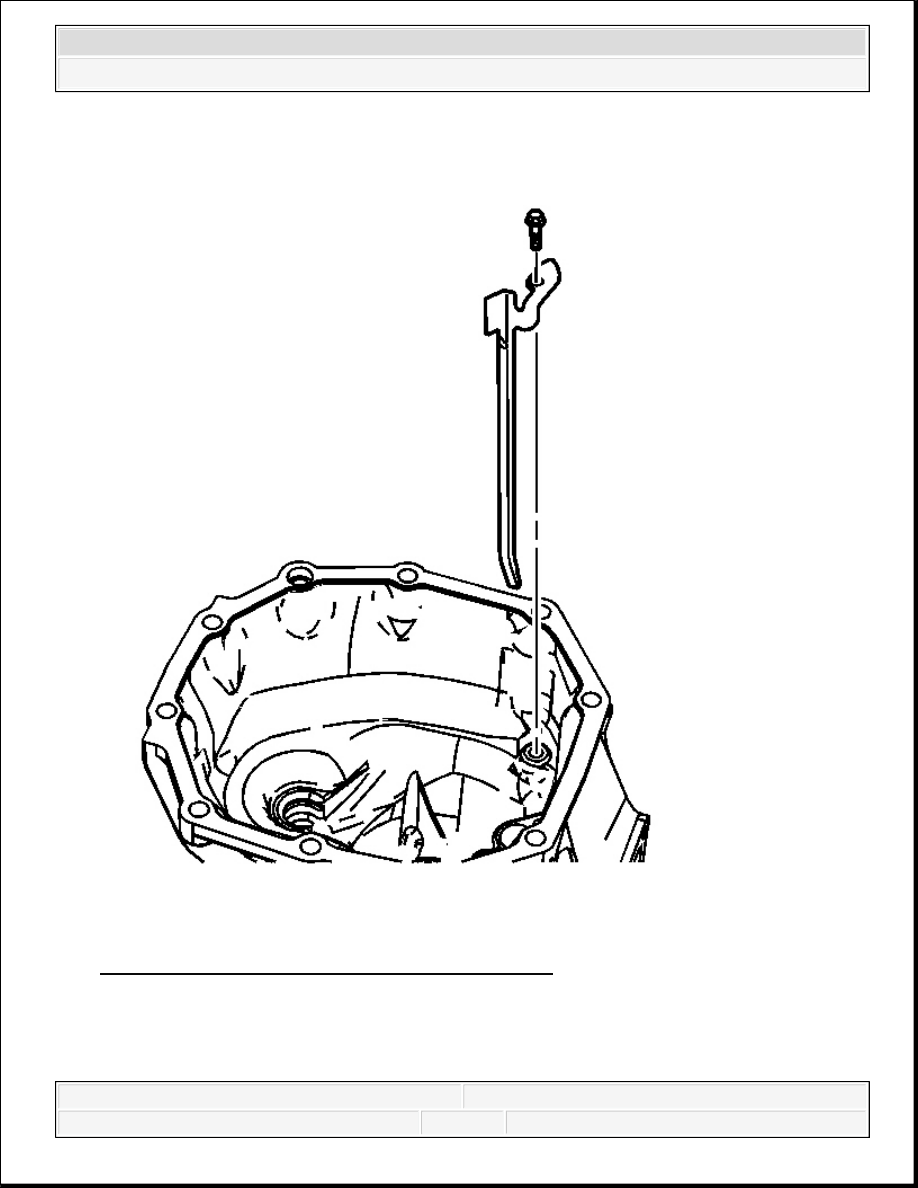

Fig. 205: Identifying Oil Trough & Mounting Bolt
Courtesy of GENERAL MOTORS CORP.

6. If RWD, install the oil trough.

7. Install the oil trough bolt.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3
