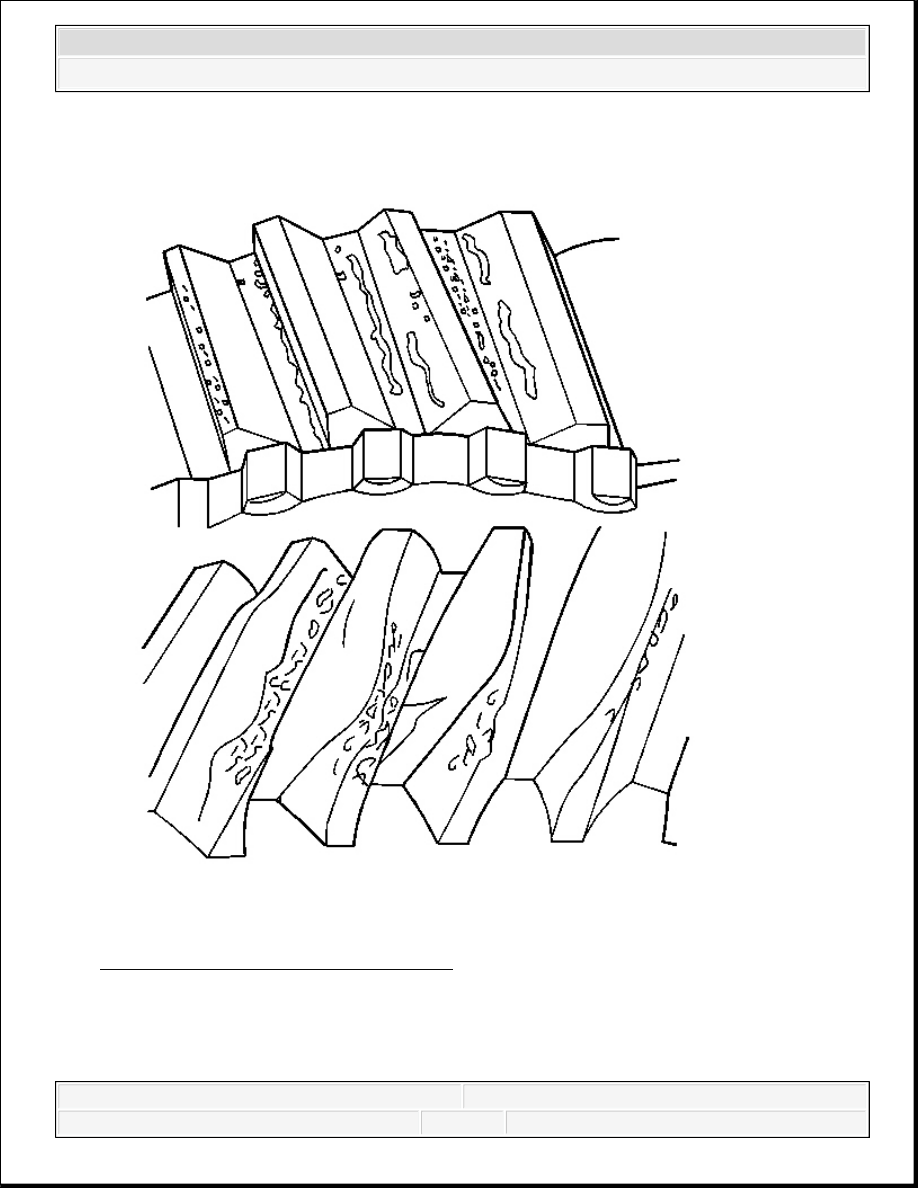

Fig. 157: Identifying Overheated Gears
Courtesy of GENERAL MOTORS CORP.

28. Inspect the gears for damage from overheating.

Overheating damage is identified by grayish to bluish black discoloration of the gear, burnt



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



oil and reduced hardness. Due to the reduction in hardness, there is scored or grooved flank
wear in the direction of sliding, particularly in the tip and root zones. If there is extreme
overheating, the material softens, causing distortion of the gear teeth, bending the teeth from
thermal distortion.

29. If damage from overheating is present, replace or repair the affected parts.

Overheating is caused by the following conditions:

Temporary or complete lack of lubrication - low oil level

Very high peripheral speeds

Insufficient tooth clearance



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

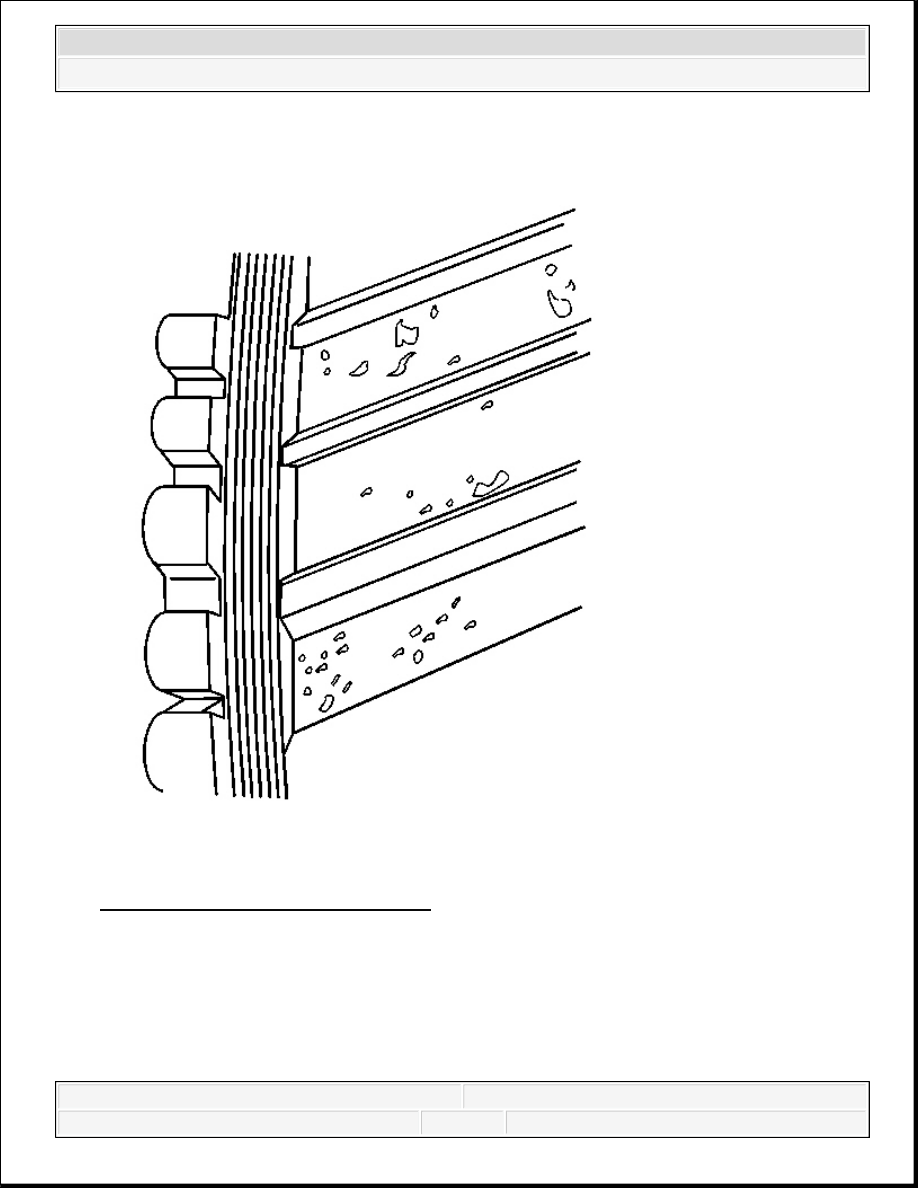

Fig. 158: Identifying Gear Corrosion
Courtesy of GENERAL MOTORS CORP.

30. Inspect the gears for corrosion.

Corrosion is brownish red to black spots, sometimes with local material loss on the flank. If
corrosion has not caused material loss to the flank, the sliding and rolling action of the flank
can help to remove some of the corrosion.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



31. If corrosion is severe, replace the affected parts.

Corrosion is caused by the following conditions:

Water or salt water entering the transmission

Condensation forming under unfavorable operating conditions

Oil aging and the decomposition of corrosion inhibitors

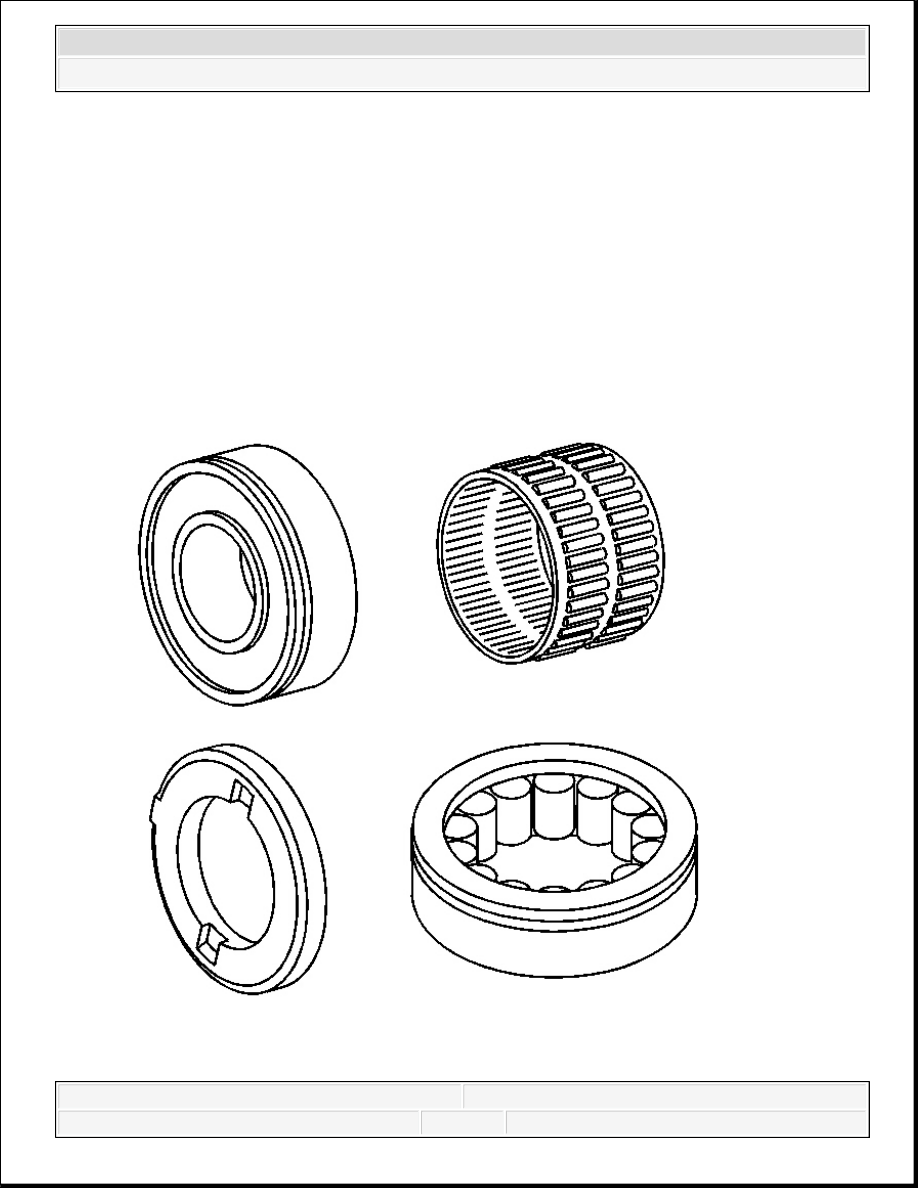

BEARINGS AND SPACERS CLEANING AND INSPECTION
