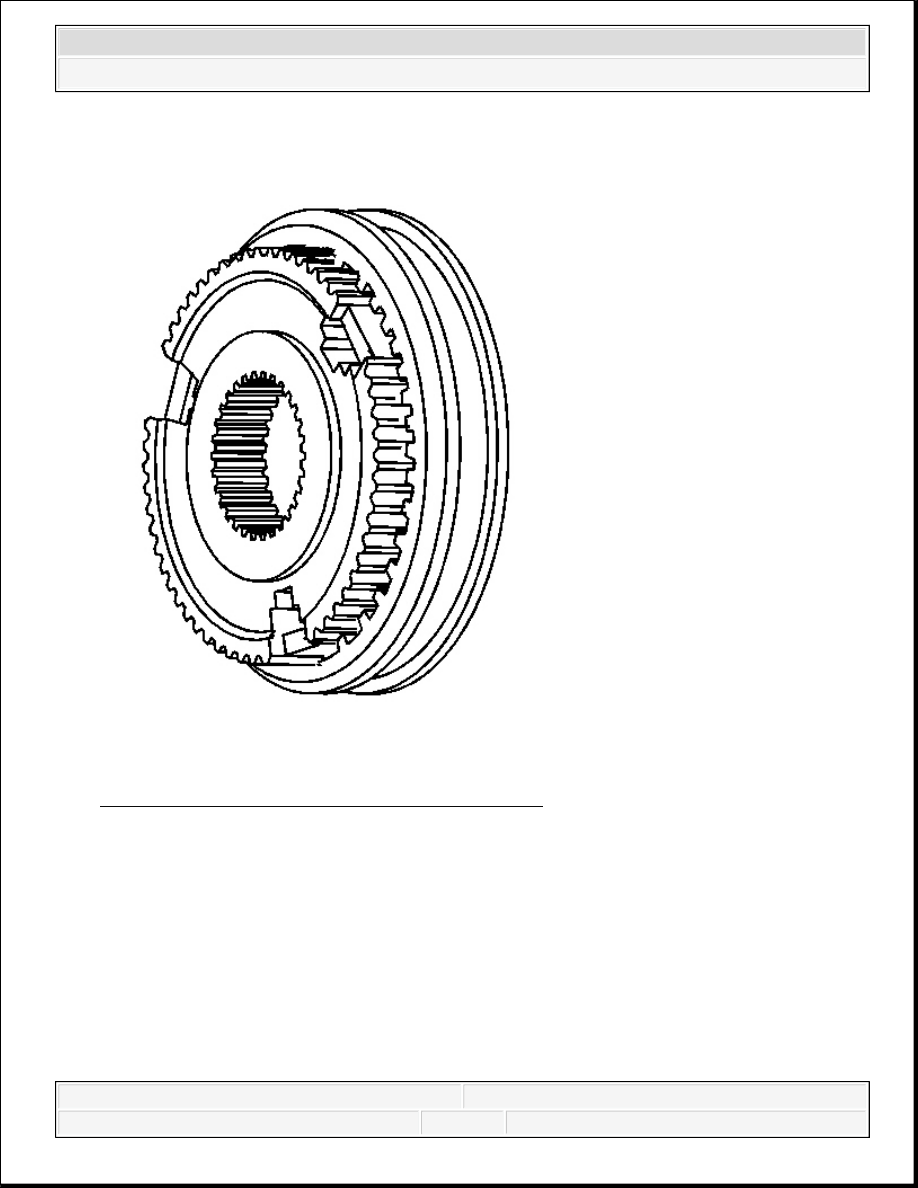

Fig. 129: Identifying 3rd/4th Synchronizer Sleeve
Courtesy of GENERAL MOTORS CORP.

2. Remove the 3rd/4th gear synchronizer sleeve from the 3rd/4th synchronizer hub.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



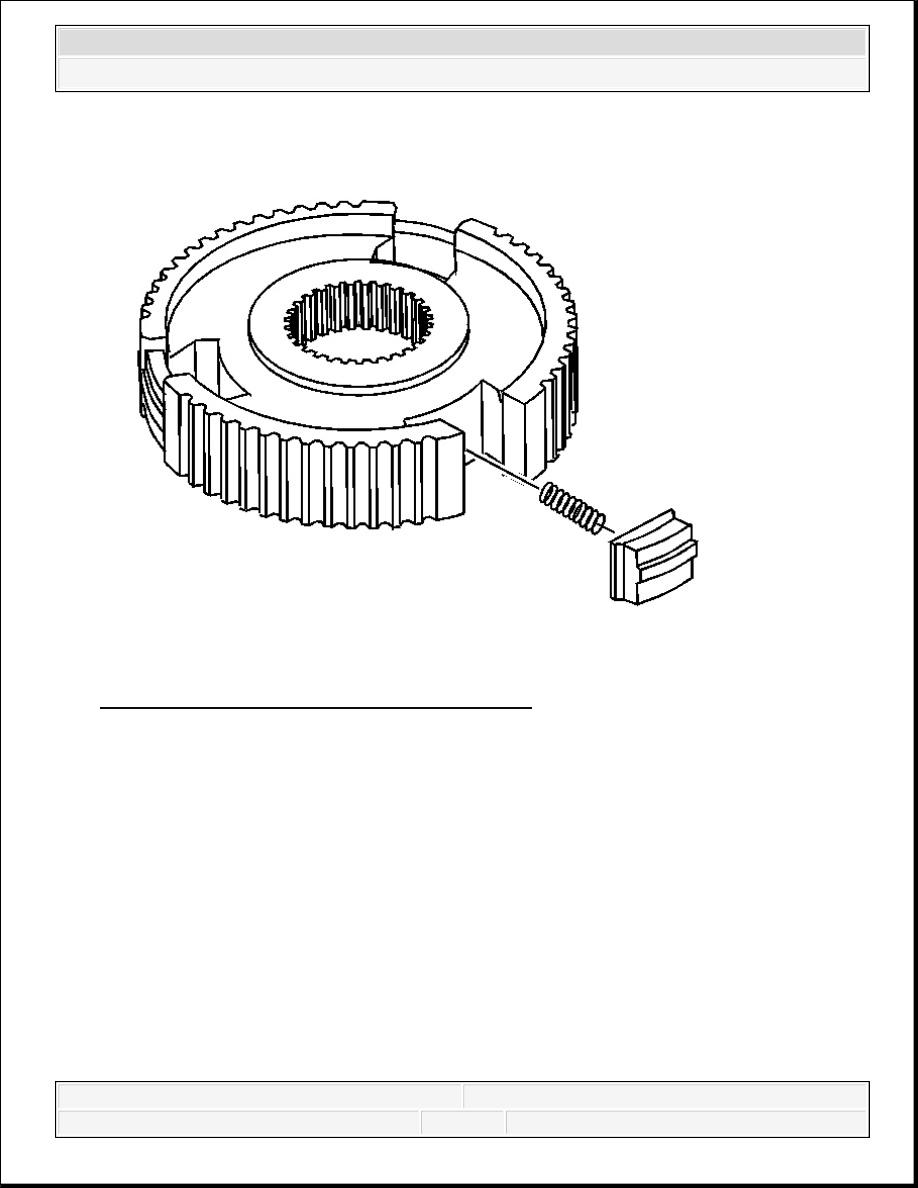

Fig. 130: View Of Synchronizer Insert & Spring
Courtesy of GENERAL MOTORS CORP.

3. Remove the synchronizer insert and spring from the synchronizer hub. Push in on the spring

and slide the insert out.

Reverse/5th Gear Synchronizer



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



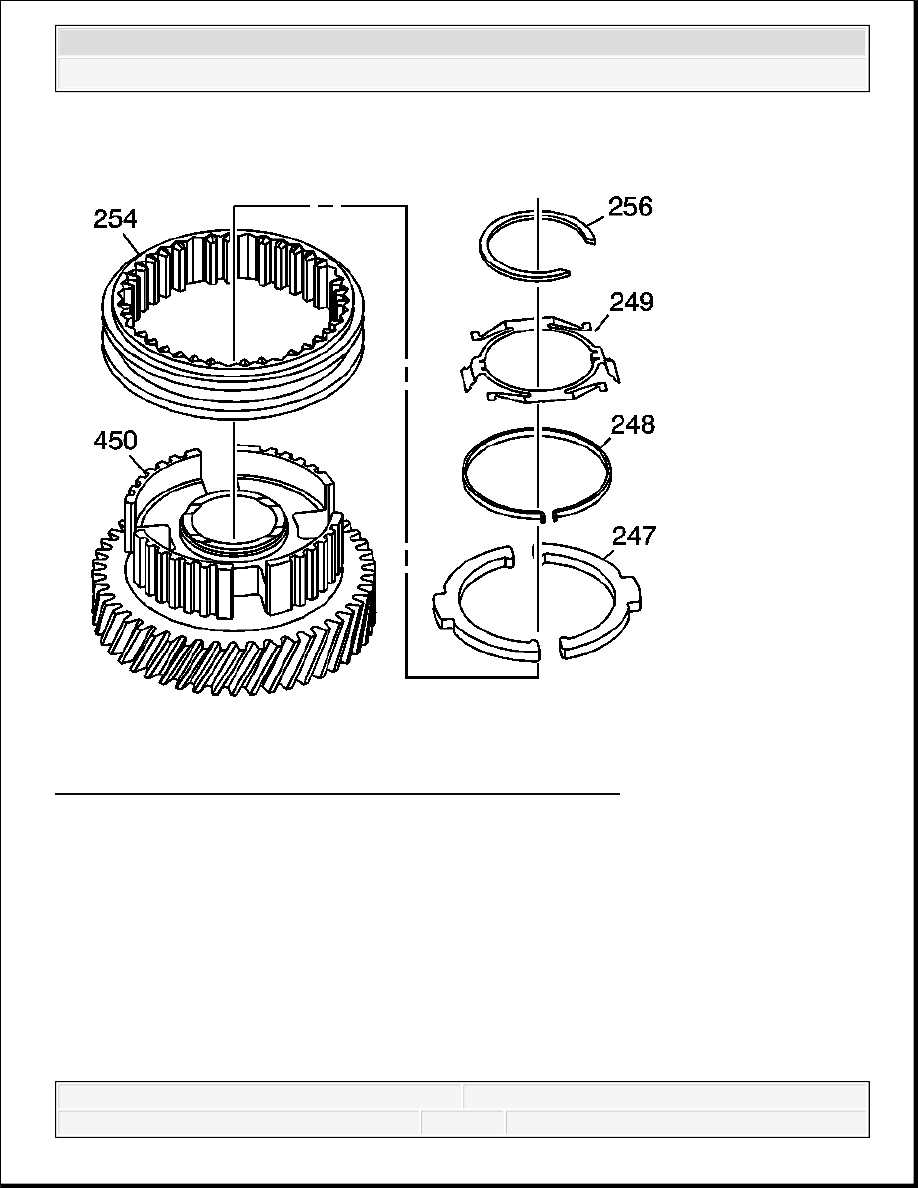

Fig. 131: View Of Reverse/5th Gear Synchronizer Components
Courtesy of GENERAL MOTORS CORP.

Remove the following components from the 5th/reverse countershaft gear (450):

The 5th/reverse gear synchronizer spring retainer (256)

The 5th/reverse gear synchronizer spring (249)

The 5th gear synchronizer spring (248)

The 5th gear synchronizer insert (247)

The 5th/reverse synchronizer sleeve (254)

GEARS AND SHAFTS CLEANING AND INSPECTION



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Tools Required

J 8001-3 Dial Indicator

J 26900-12 Dial Indicator - 1-10 mm. See Special Tools.

J 26900-13 Magnetic Indicator Base

Output Shaft

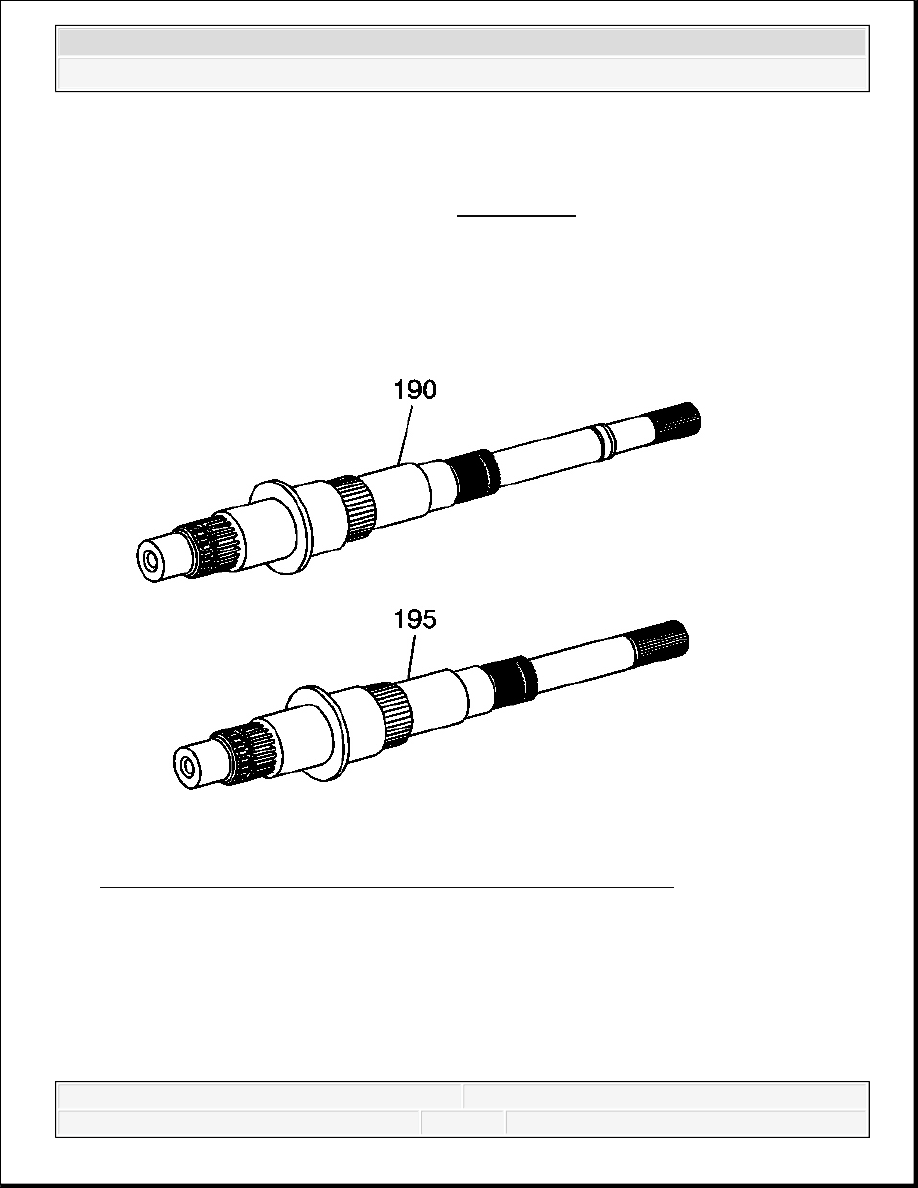

Fig. 132: View Of Output Shaft (4WD) & Output Shaft (RWD)
Courtesy of GENERAL MOTORS CORP.

1. Clean the 4WD (195) or the RWD (190) output shaft in a suitable solvent.

2. Clean and air dry the oil gallery.

3. Inspect the output shaft bearing surfaces for the following conditions:

Wear

Lack of lubricant
