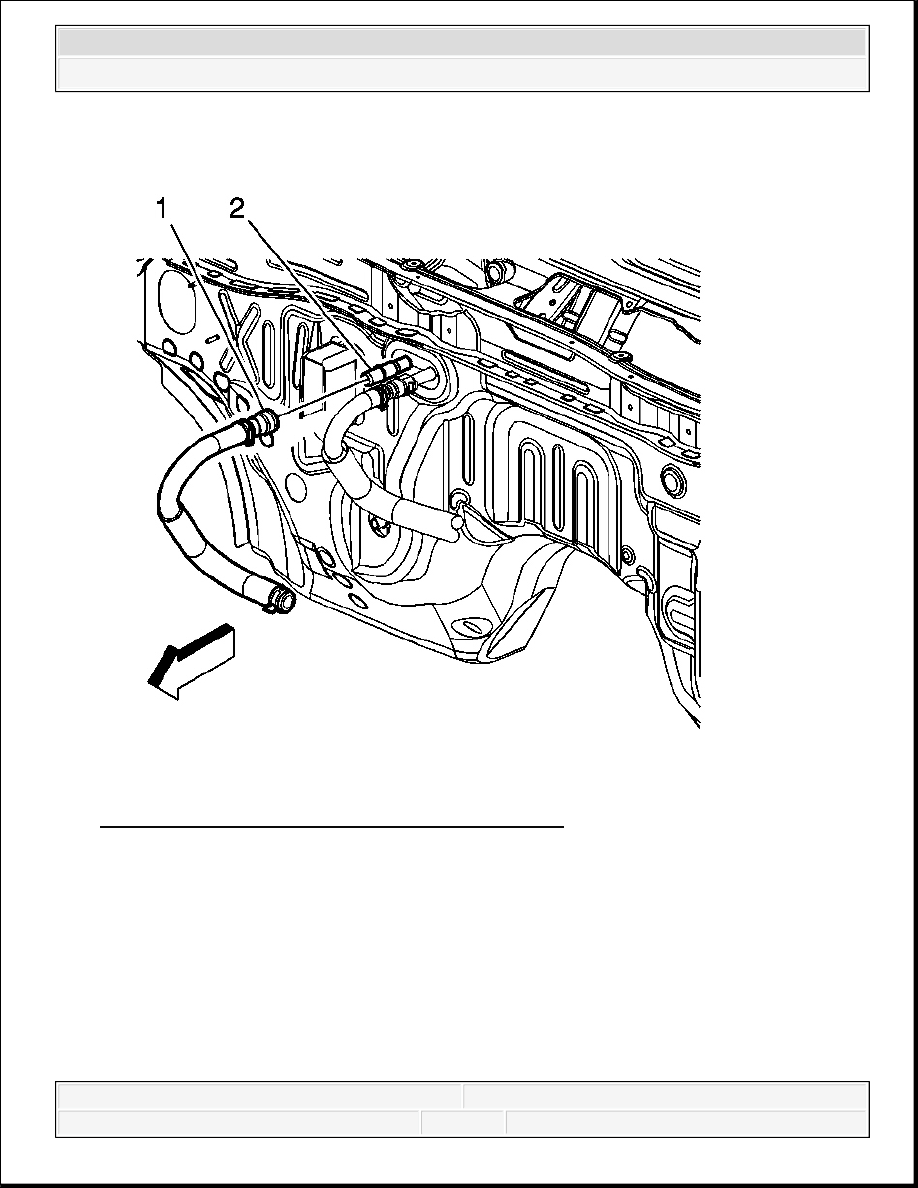

Fig. 234: View Of Inlet Heater Hose Quick Connect
Courtesy of GENERAL MOTORS CORP.

27. Disconnect the inlet heater hose quick connect (1) from the heater core (2), and secure to

the engine.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



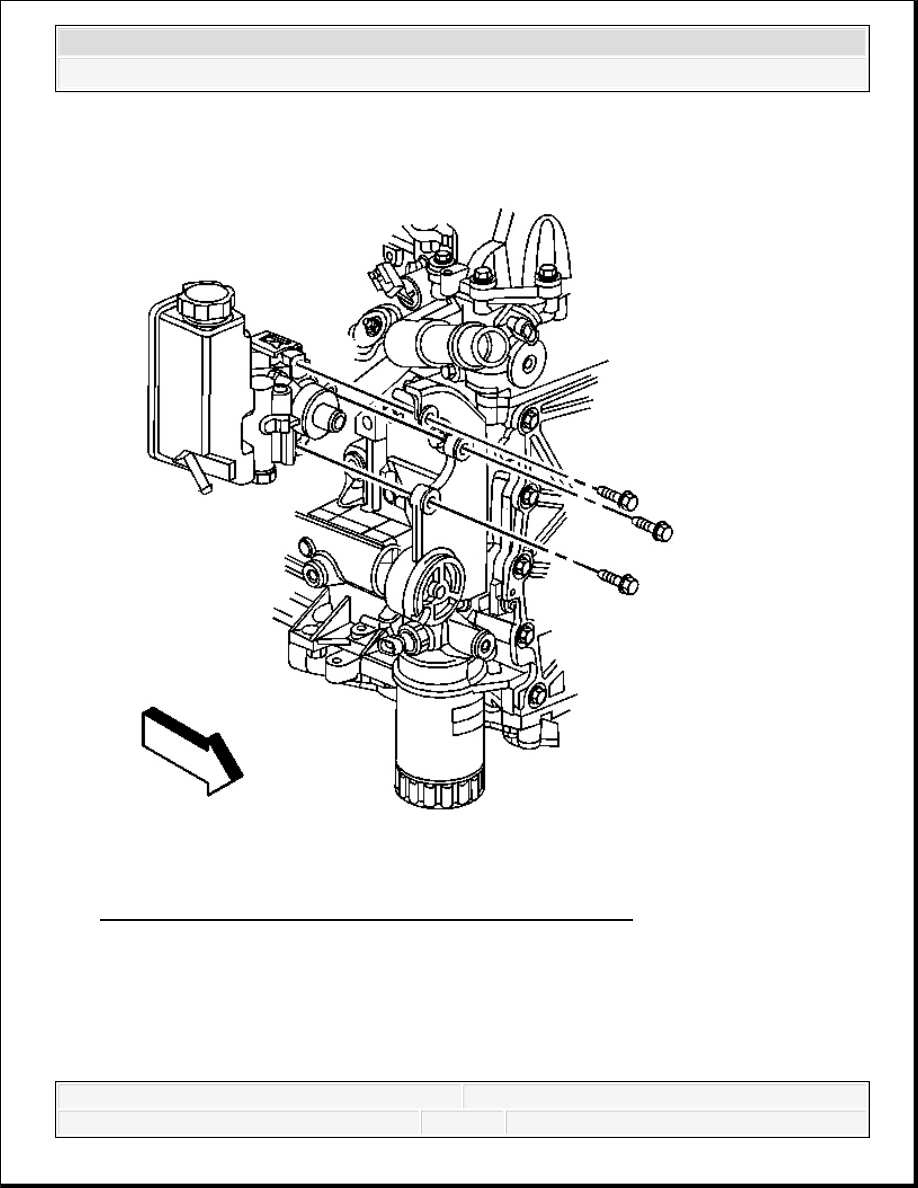

Fig. 235: View Of Power Steering Pump & Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

28. Remove the power steering pump mounting bolts ONLY, and position aside.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



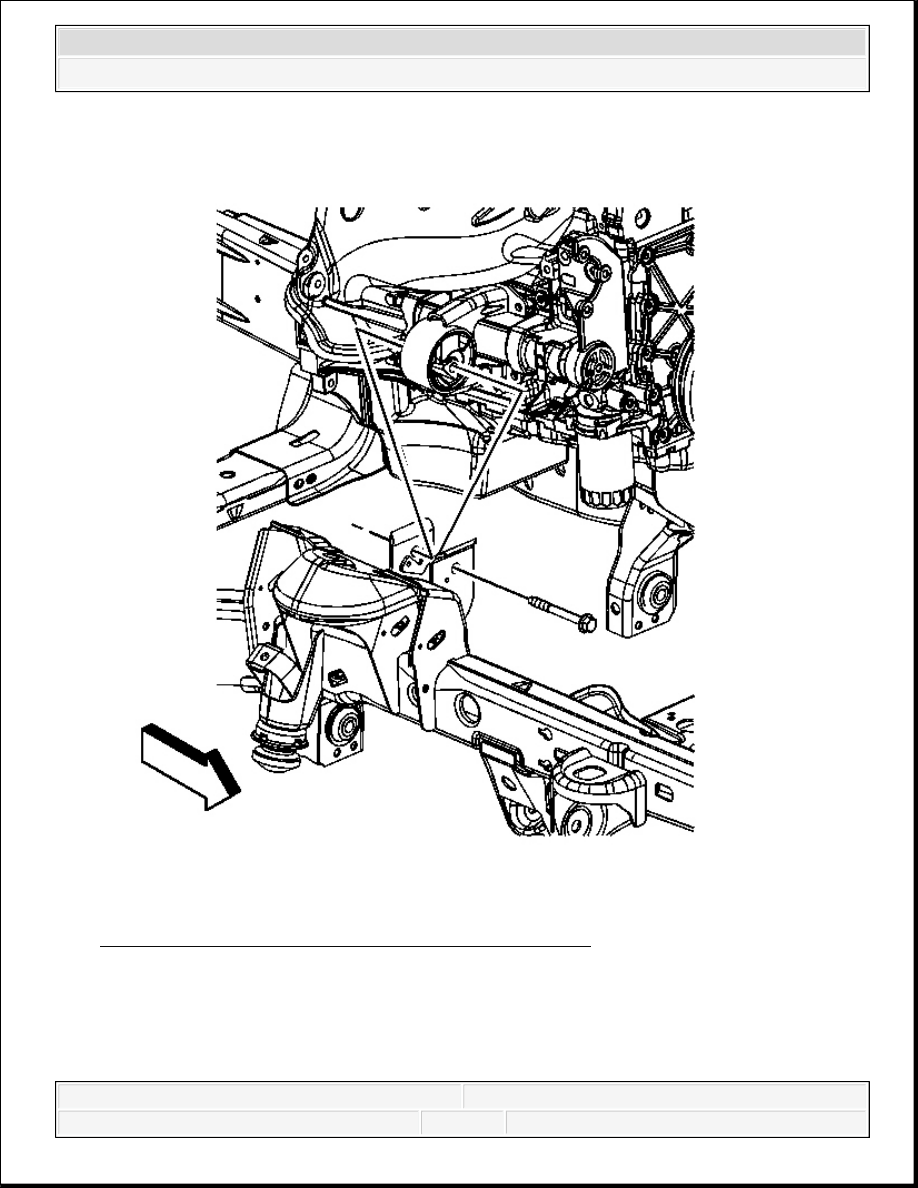

Fig. 236: Right Engine Mount-To-Frame Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

29. Remove the right engine mount-to-frame bracket bolt.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 237: Engine Wiring Harness Retainer At Engine Wiring Harness Bracket
Courtesy of GENERAL MOTORS CORP.

30. Disconnect the engine wiring harness retainer from the engine wiring harness bracket.

31. Position the engine wiring harness aside.

32. Disconnect the fuel feed pipe from the fuel rail. Refer to Quick Connect Fitting(s)

Service (Metal Collar) in Engine Controls - 3.5L (L52).

33. Disconnect the evaporative emission (EVAP) pipe at the purge solenoid. Refer to Quick

Connect Fitting(s) Service (Plastic Collar) in Engine Controls - 3.5L (L52).

34. Remove the oil level indicator and tube. Refer to Oil Level Indicator and Tube

Replacement.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
