Hummer H3. Manual - part 1474

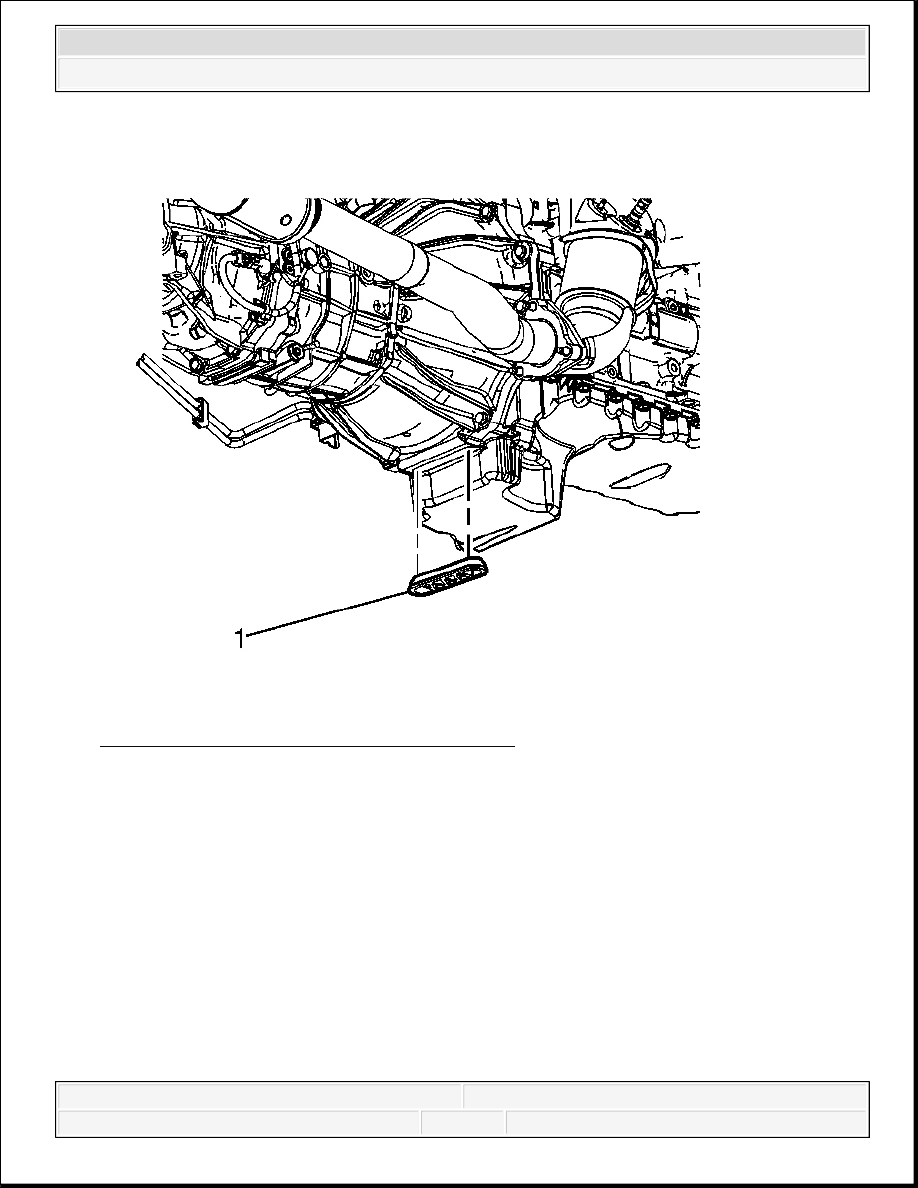

Fig. 38: Removing/Installing Service Slot Plug
Courtesy of GENERAL MOTORS CORP.

11. Remove the service slot plug (1).



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



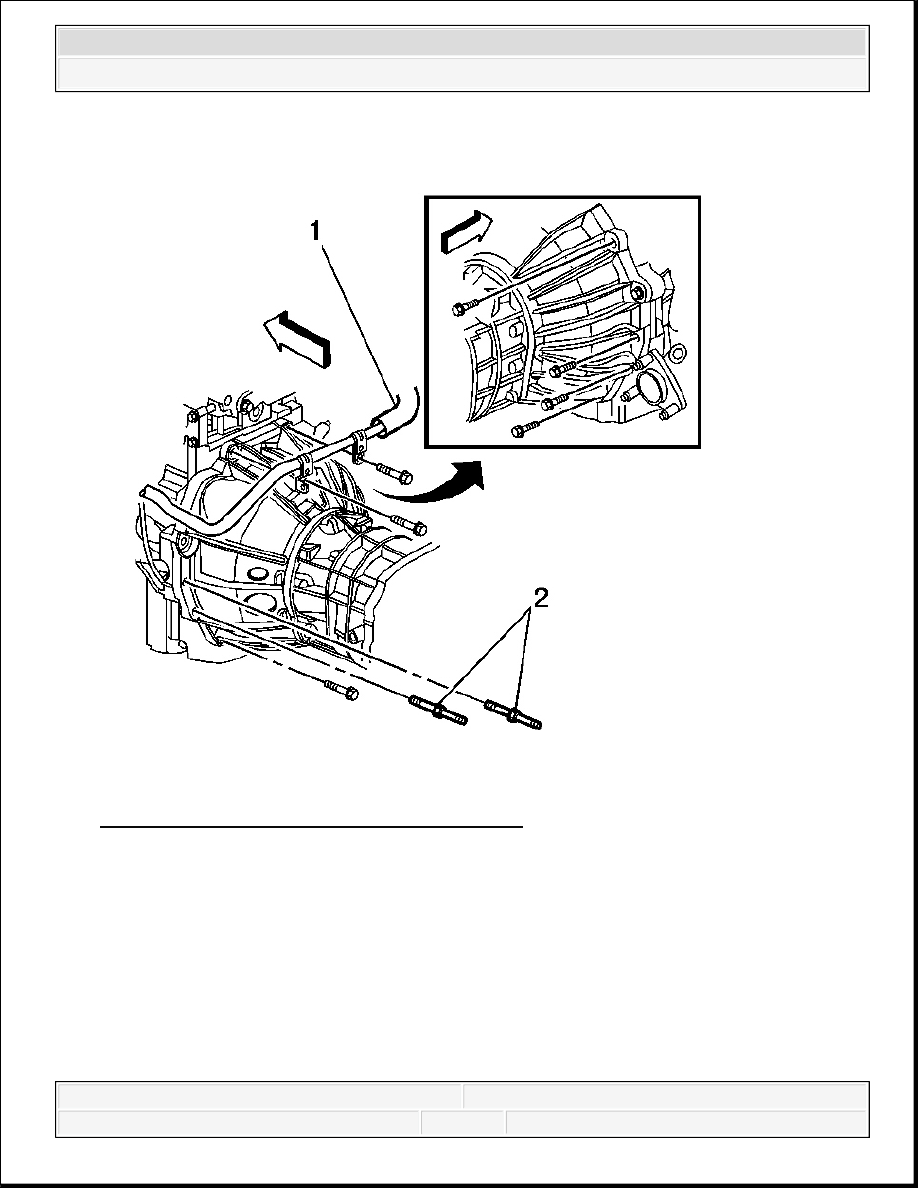

Fig. 39: View Of Transmission Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

12. Remove the 7 transmission mounting bolts and 2 studded mounting bolts (2).



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



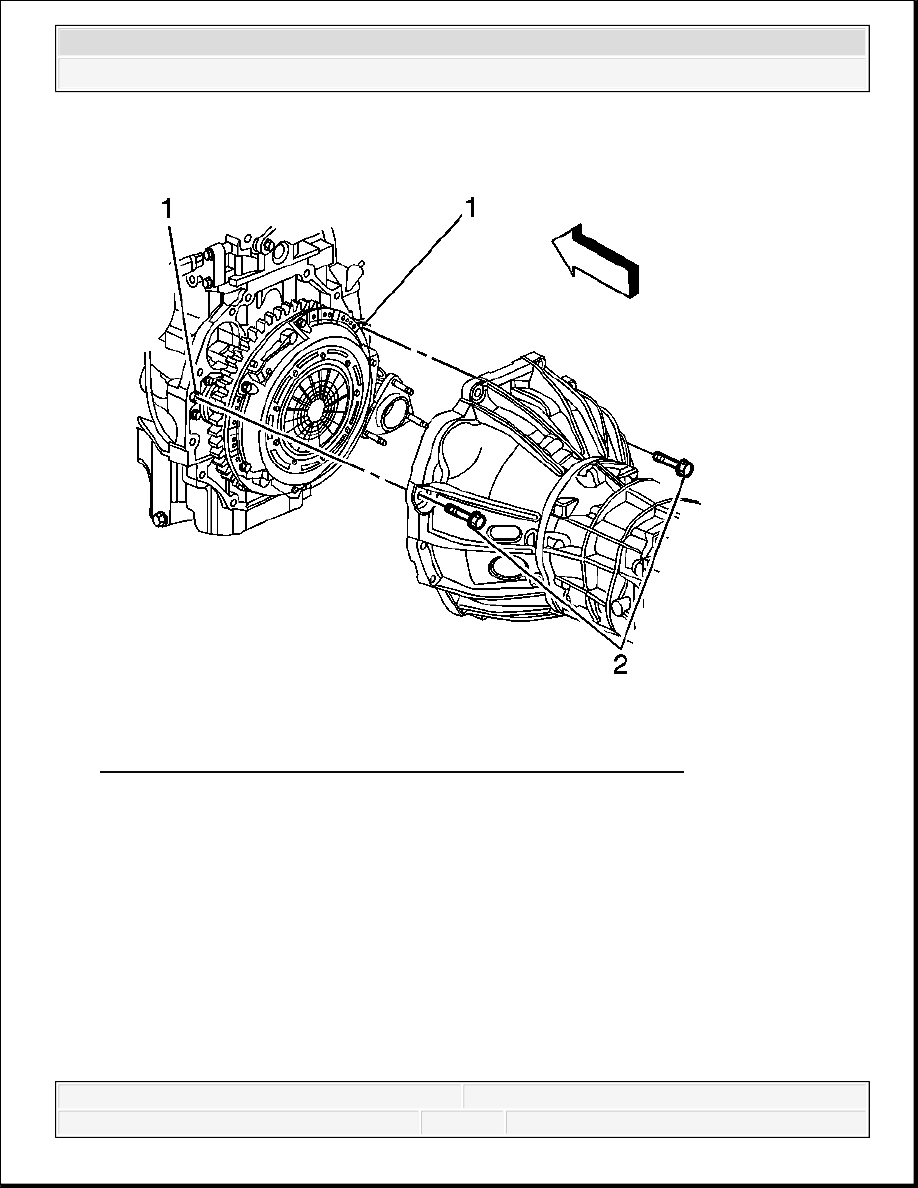

Fig. 40: View Of Transmission Mounting Bolts & Engine Dowels
Courtesy of GENERAL MOTORS CORP.

13. Remove the remaining transmission mounting bolts (2).

14. Pull the transmission straight back off the clutch hub splines.

IMPORTANT: Do not allow the transmission to hang from the clutch

assembly.

IMPORTANT: Ensure clearance is maintained between the transmission

and the following:

The catalytic converter



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



15. Using the transmission jack, carefully lower the transmission from the vehicle.

Installation Procedure

1. Using the transmission jack, carefully raise the transmission to the engine.

The clutch assembly

The engine wiring harness

The fuel hose/pipe brackets

The heater pipe

IMPORTANT: Ensure clearance is maintained between the transmission

and the following:

The catalytic converter

The clutch assembly

The engine wiring harness

The fuel hose/pipe brackets

The heater pipe



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3
