Hummer H3. Manual - part 1455

218

1st Gear Inner Blocking Ring

219

1st Gear Blocking Ring Assembly

226

2nd Gear Outer Blocking Ring

227

2nd Gear Internal Blocking Ring

228

2nd Gear Inner Blocking Ring

229

2nd Gear Blocking Ring Assembly

232

3rd/4th Gear Synchronizer Insert

233

3rd/4th Gear Synchronizer Spring

234

3rd/4th Gear Synchronizer Sleeve

235

3rd/4th Gear Synchronizer Hub

236

3rd Gear Outer Blocking Ring

237

3rd Gear Internal Blocking Ring

238

3rd Gear Inner Blocking Ring

239

3rd Gear Blocking Ring Assembly

246

4th Gear Blocking Ring



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



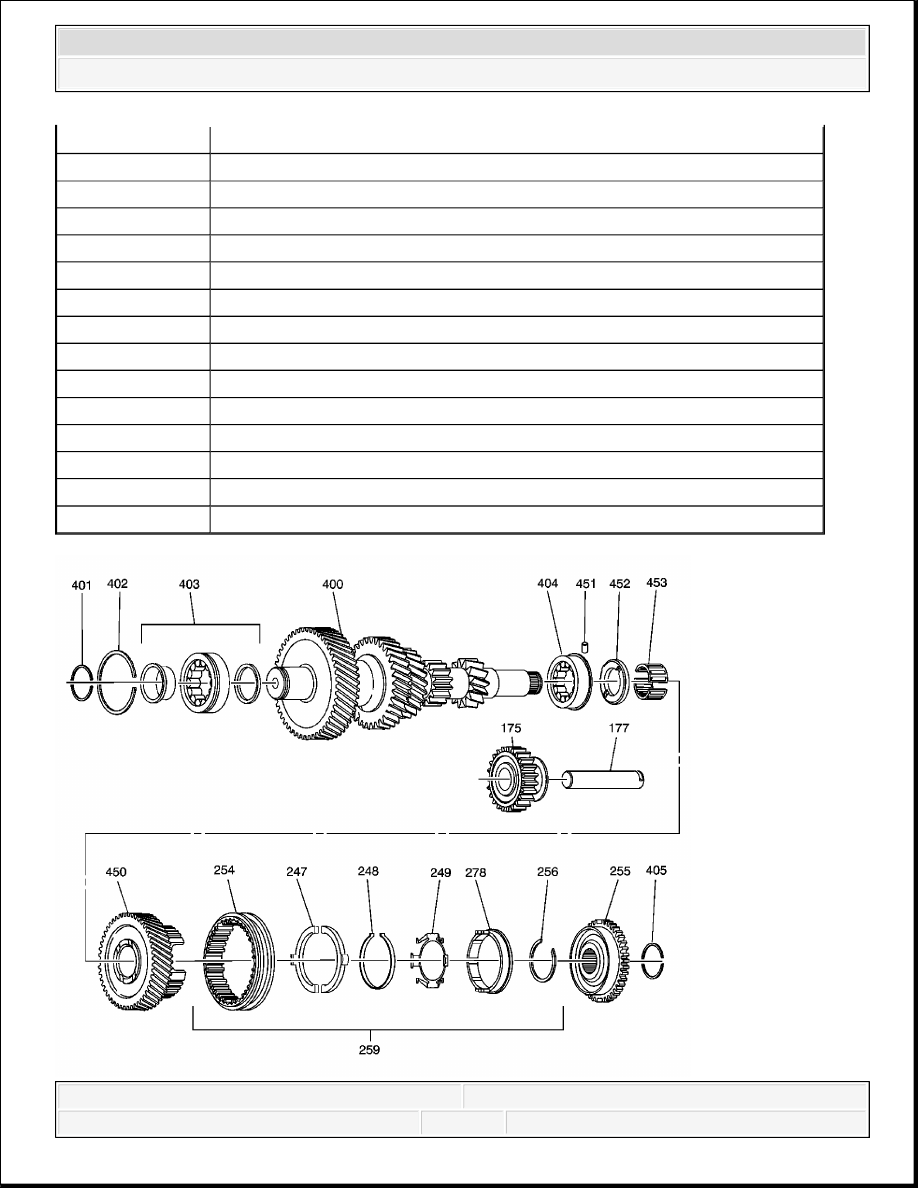

Fig. 6: Countershaft & Reverse Idler Shaft Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

175

Reverse Idler Gear

177

Reverse Idler Gear Shaft

247

5th Gear Synchronizer Insert

248

5th Gear Synchronizer Spring

249

5th Gear/Reverse Synchronizer Spring

254

5th/Reverse Synchronizer Sleeve

255

5th Synchronizer Gear

256

5th Gear/Reverse Synchronizer Spring Retainer Ring

259

5th/Reverse Gear Synchronizer Assembly

278

Reverse/5th Gear Synchronizer Ring

400

Countershaft

401

Countershaft Front Bearing Retaining Ring

402

Countershaft Front Bearing Outer Retaining Ring

403

Countershaft Front Bearing

404

Countershaft Rear Bearing

405

5th Synchronizer Gear Retaining Ring

450

5th Countershaft Gear

451

5th Countershaft Gear Thrust Washer Lock Pin

452

5th Countershaft Gear Thrust Washer

453

5th Countershaft Gear Bearing



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



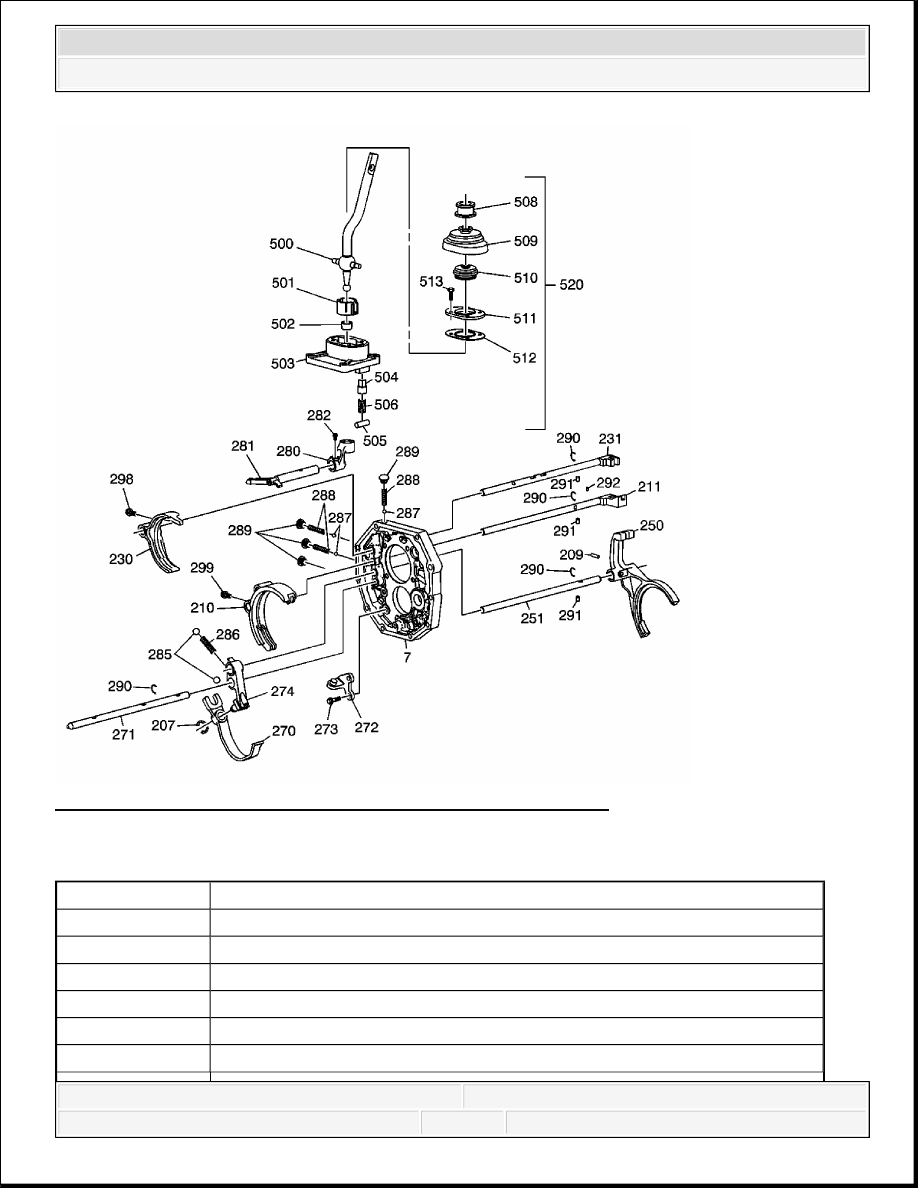

Fig. 7: Shift Control & Shift Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

Callout

Component Name

7

Transmission Intermediate Case

207

Reverse Shift Fork Retaining Ring

209

5th Shift Fork Pin

210

1st/2nd Shift Fork

211

1st/2nd Shift Shaft

230

3rd/4th Shift Fork



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



231

3rd/4th Shift Shaft

250

5th Shift Fork

251

5th Shift Shaft

270

Reverse Shift Fork

271

Reverse Shift Shaft

272

Reverse Shift Fork Bracket

273

Reverse Shift Fork Bracket Bolt

274

Reverse Shift Lever

280

Shift Control Lever Socket

281

Shift Control Shaft

282

Shift Control Lever Socket Bolt

285

Reverse Shift Shaft Detent Ball

286

Reverse Shift Shaft Detent Spring

287

Shift Shaft Detent Ball

287

Shift Shaft Detent Ball

288

Shift Shaft Detent Spring

288

Shift Shaft Detent Spring

289

Shift Shaft Detent Plug

289

Shift Shaft Detent Plug

290

Shift Shaft Retaining Ring

290

Shift Shaft Retaining Ring

290

Shift Shaft Retaining Ring

290

Shift Shaft Retaining Ring

291

Shift Shaft Interlock Pin

291

Shift Shaft Interlock Pin

291

Shift Shaft Interlock Pin

292

1st/2nd Shift Shaft Interlock Pin

298

3rd/4th Shift Fork Bolt

299

1st/2nd Shift Fork Bolt

500

Shift Control Lever

501

Shift Control Lever Spring Seat

502

Shift Control Lever Shaft Bushing

503

Shift Control Housing

504

Shift Control Lever Plunger

505

Shift Lever Pin

506



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3
