The spring side of the seal goes toward the engine.

Ensure the seal is installed square.

The seal will bottom out in the housing when fully installed.

4. Install the flywheel. Refer to Engine Flywheel Replacement (w/Automatic

Transmission) or Engine Flywheel Replacement (w/Manual Transmission).

ENGINE FLYWHEEL REPLACEMENT (W/AUTOMATIC TRANSMISSION)

Tools Required

J 45059 Angle Meter. See Special Tools.

Removal Procedure

1. Remove the transmission. Refer to Transmission Replacement in Automatic Transmission

- 4L60-E/4L65-E.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



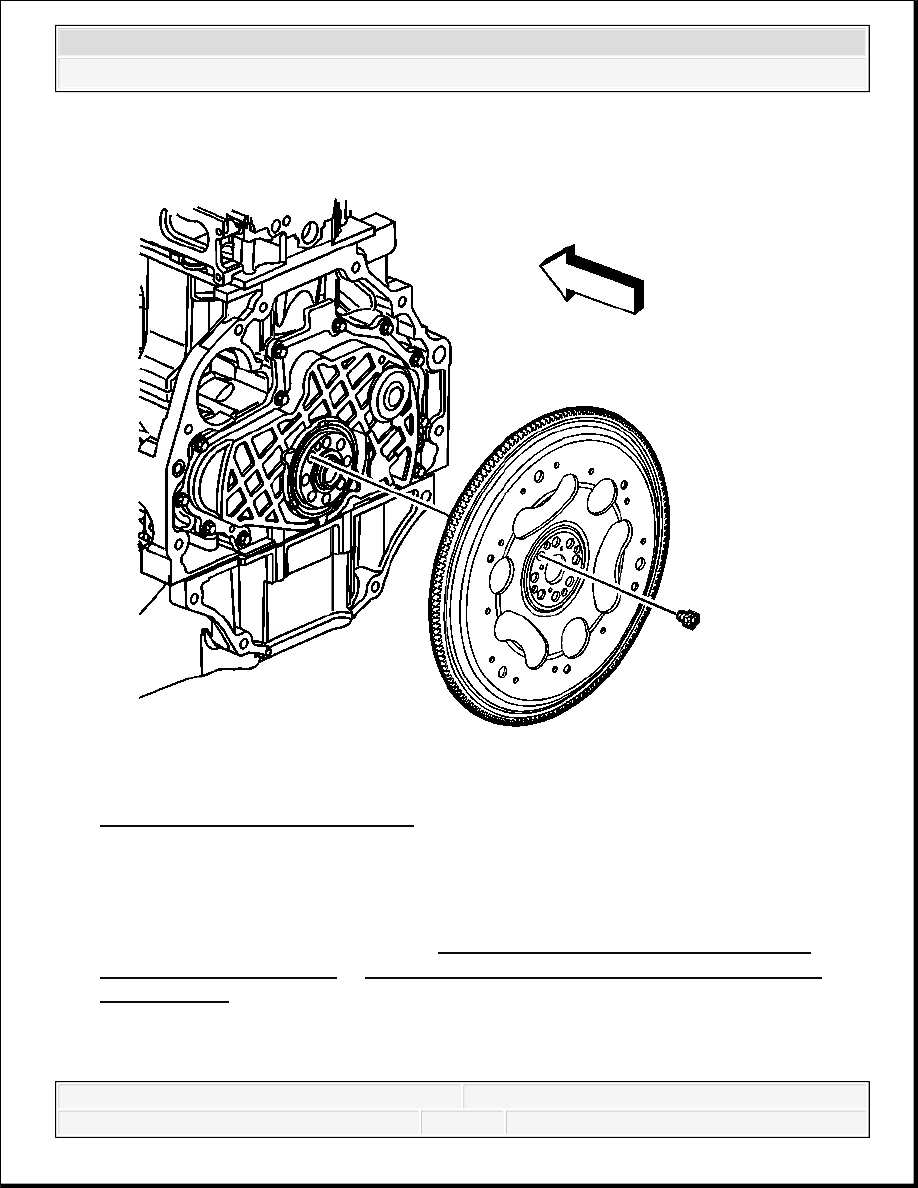

Fig. 220: View Of Engine Flywheel
Courtesy of GENERAL MOTORS CORP.

2. Remove and discard the flywheel bolts.

3. Remove the flywheel.

4. Clean and inspect the flywheel. Refer to Engine Flywheel Cleaning and Inspection

(Automatic Transmission) or Engine Flywheel Cleaning and Inspection (Manual
Transmission).

Installation Procedure



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



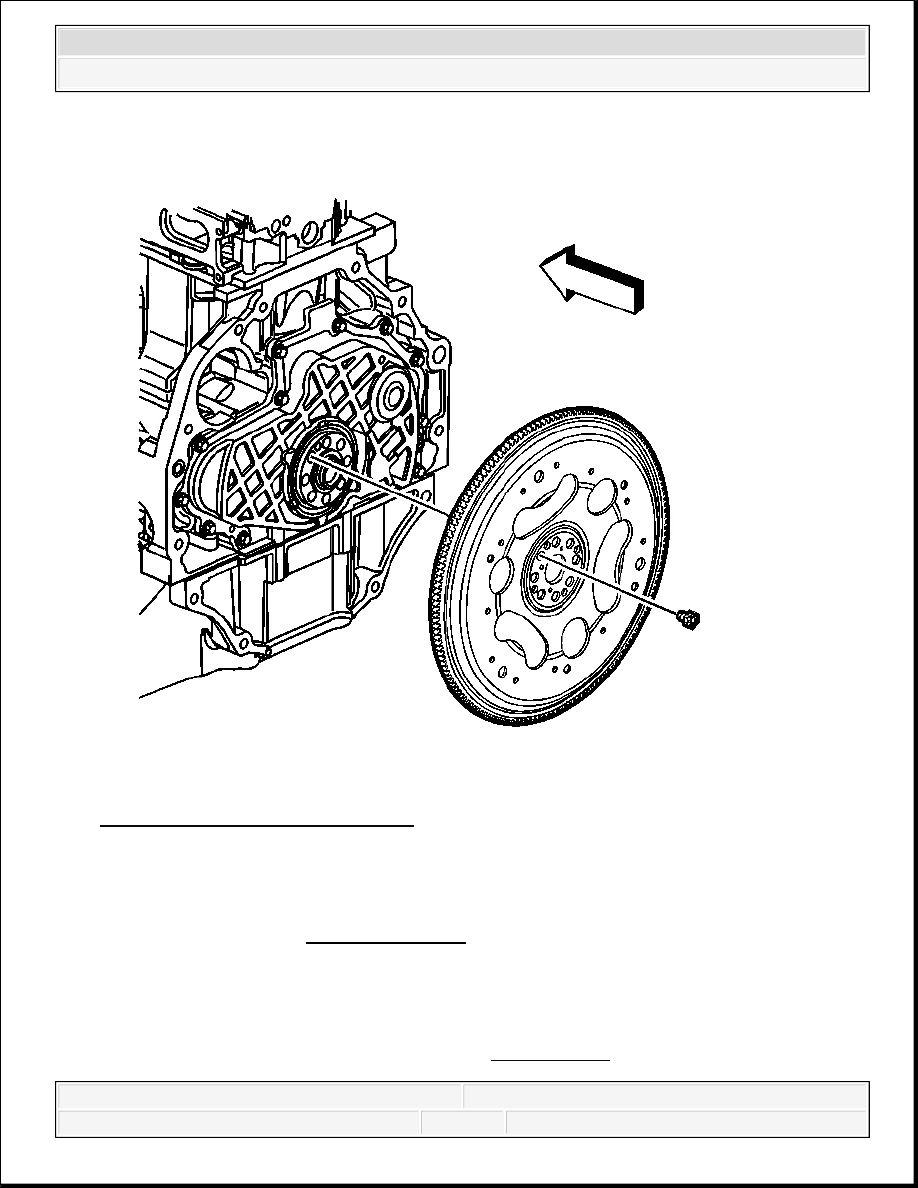

Fig. 221: View Of Engine Flywheel
Courtesy of GENERAL MOTORS CORP.

1. Position the flywheel to the crankshaft

2. Install the NEW flywheel bolts.

Tighten: Tighten the bolts a first pass to 25 N.m (18 lb ft). Using the J 45059 rotate the
bolts a final pass an additional 50 degrees. See Special Tools.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



3. Install the transmission. Refer to Transmission Replacement in Automatic Transmission -

4L60-E/4L65-E.

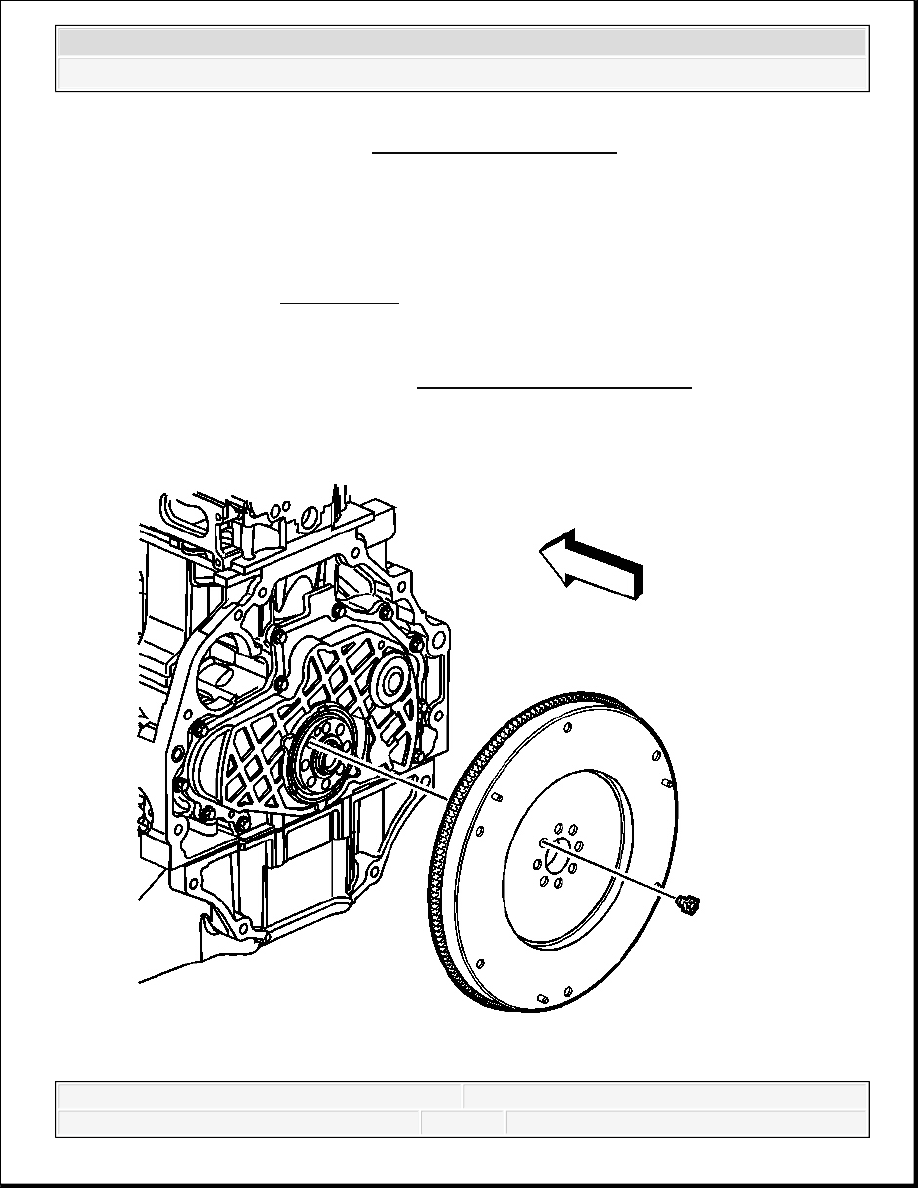

ENGINE FLYWHEEL REPLACEMENT (W/MANUAL TRANSMISSION)

Tools Required

J 45059 Angle Meter. See Special Tools.

Removal Procedure

1. Remove the clutch assembly. Refer to Clutch Assembly Replacement in Clutch.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
