ENDGATE TRIM PANEL REPLACEMENT

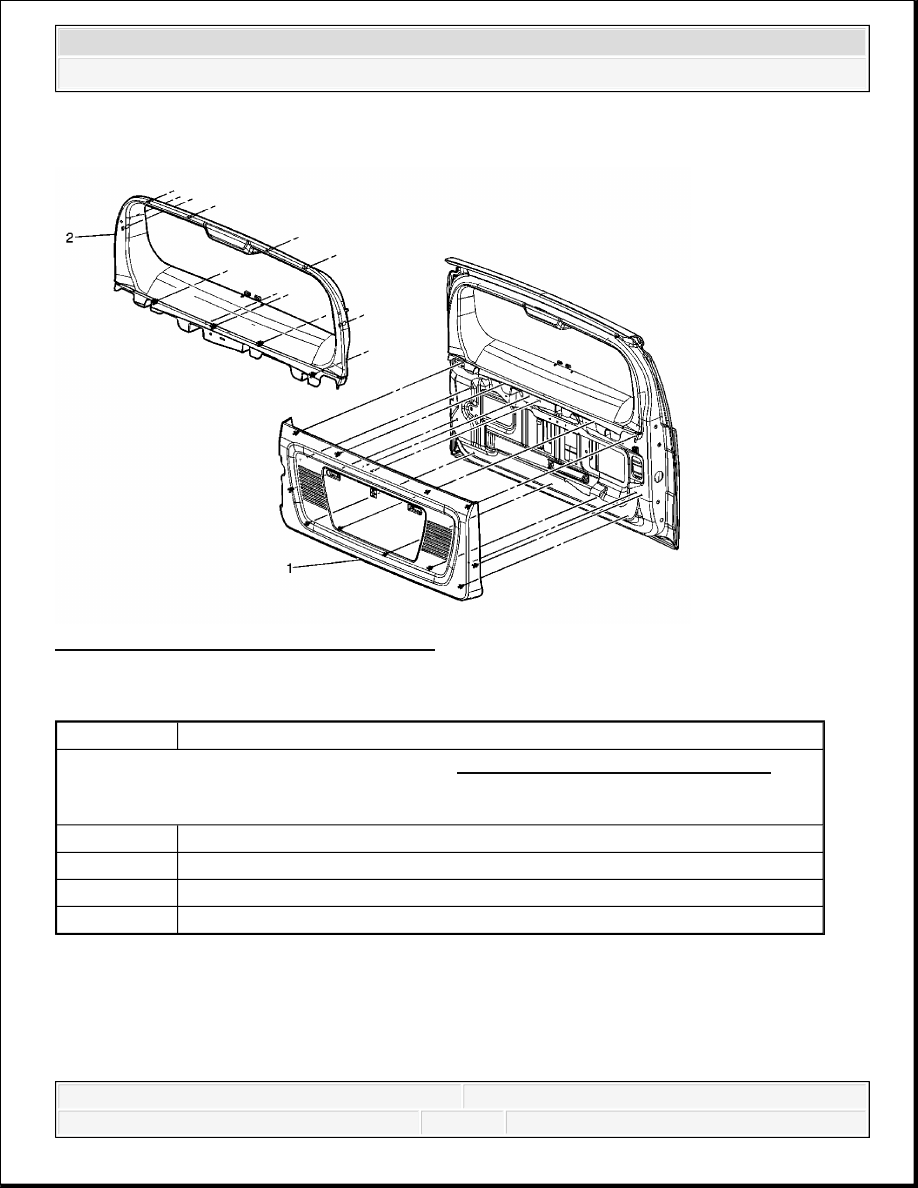

Fig. 21: Endgate Trim Panel Replacement
Courtesy of GENERAL MOTORS CORP.

Endgate Trim Panel Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedure:
Remove the lower liftgate trim finish panel.

1

Lower Trim Finish Panel Assembly Lift Gate

2

Liftgate Lower Trim Finish Panel Retainer (Qty: 10)

3

Upper Trim Finish Panel Assembly Lift Gate

4

Liftgate Upper Trim Finish Panel Retainer (Qty: 12)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



2007 ACCESSORIES & EQUIPMENT

Lighting - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

HEADLIGHTS/DAYTIME RUNNING LIGHTS (DRL) SCHEMATICS

Application

Specification

Metric

English

Center High Mounted Stop Lamp (CHMSL)

2 N.m

18 lb in

Door Jamb Switch Screw - Body Side Door

2 N.m

18 lb in

Door Jamb Switch Screw - Endgate

2 N.m

18 lb in

DRL Lamp Nuts

6 N.m

53 lb in

Fog Lamp Bolts

10 N.m

89 lb in

Headlamp Bolts

10 N.m

89 lb in

High Mounted Stop Lamp Screws

3 N.m

26 lb in

License Lamp Screws

2 N.m

18 lb in

Park/Turn Lamp Nuts

6 N.m

53 lb in

Pencil Brace Bracket Screw

10 N.m

89 lb in

Rear Tail/Turn Lamp Screws

2 N.m

18 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

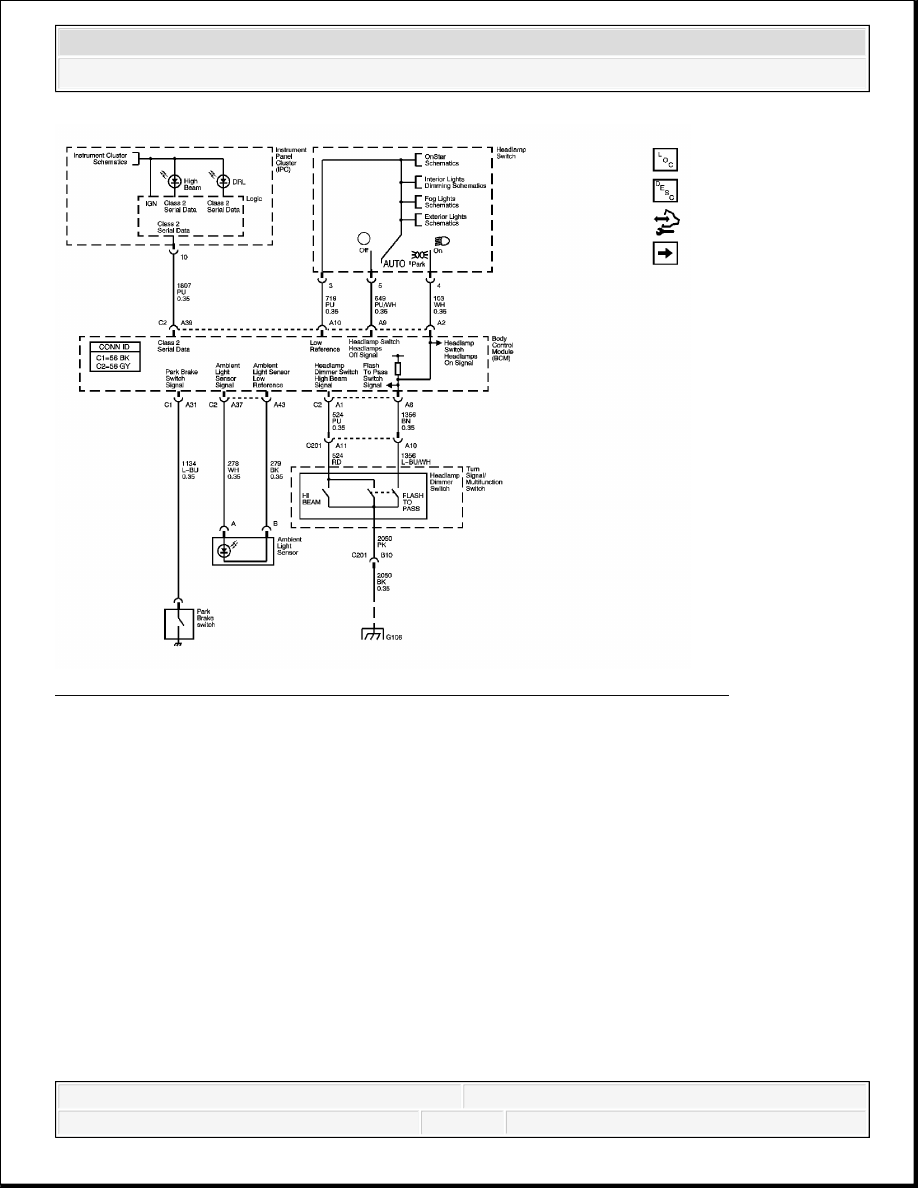

Fig. 1: Ambient Light Sensor, Headlamp Controls and Switches Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

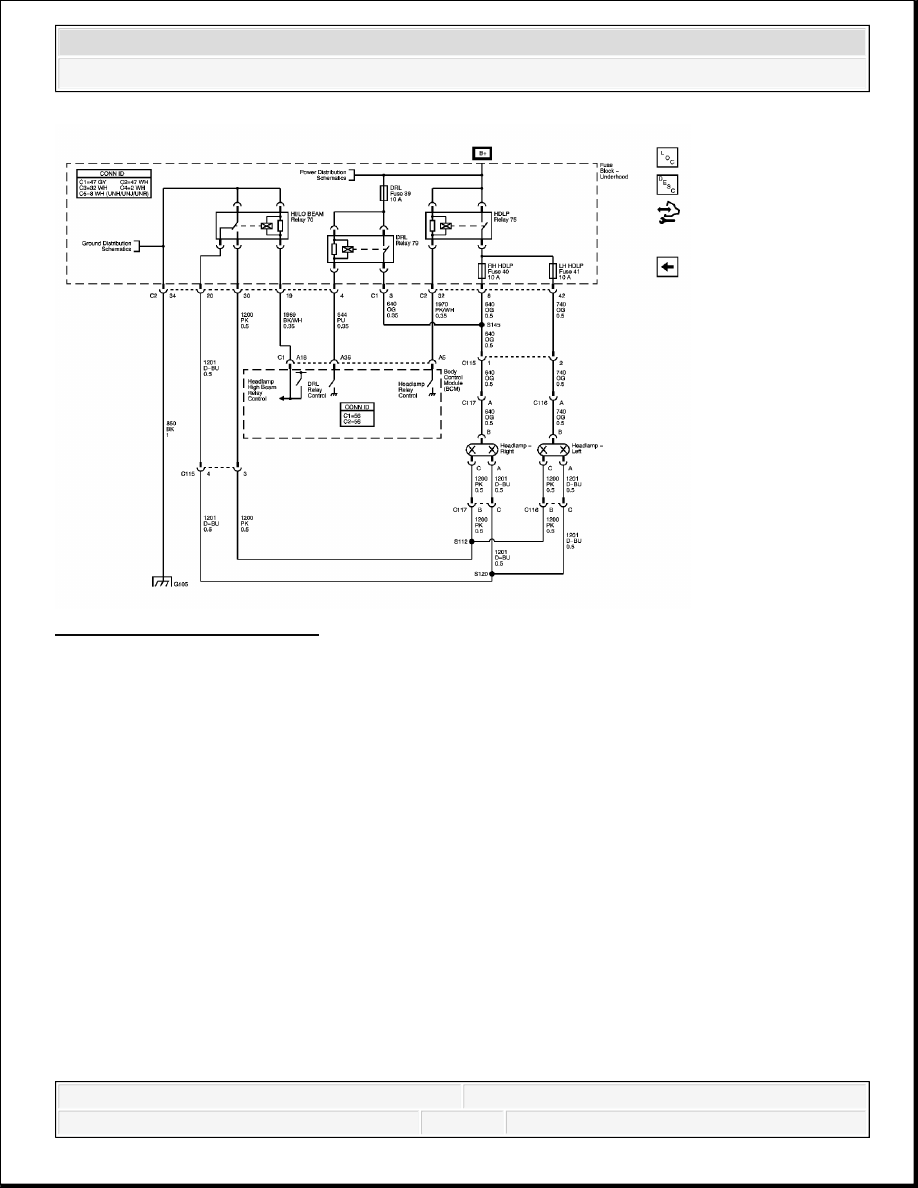

Fig. 2: Headlamps Schematic
Courtesy of GENERAL MOTORS CORP.
