Hummer H3. Manual - part 1346

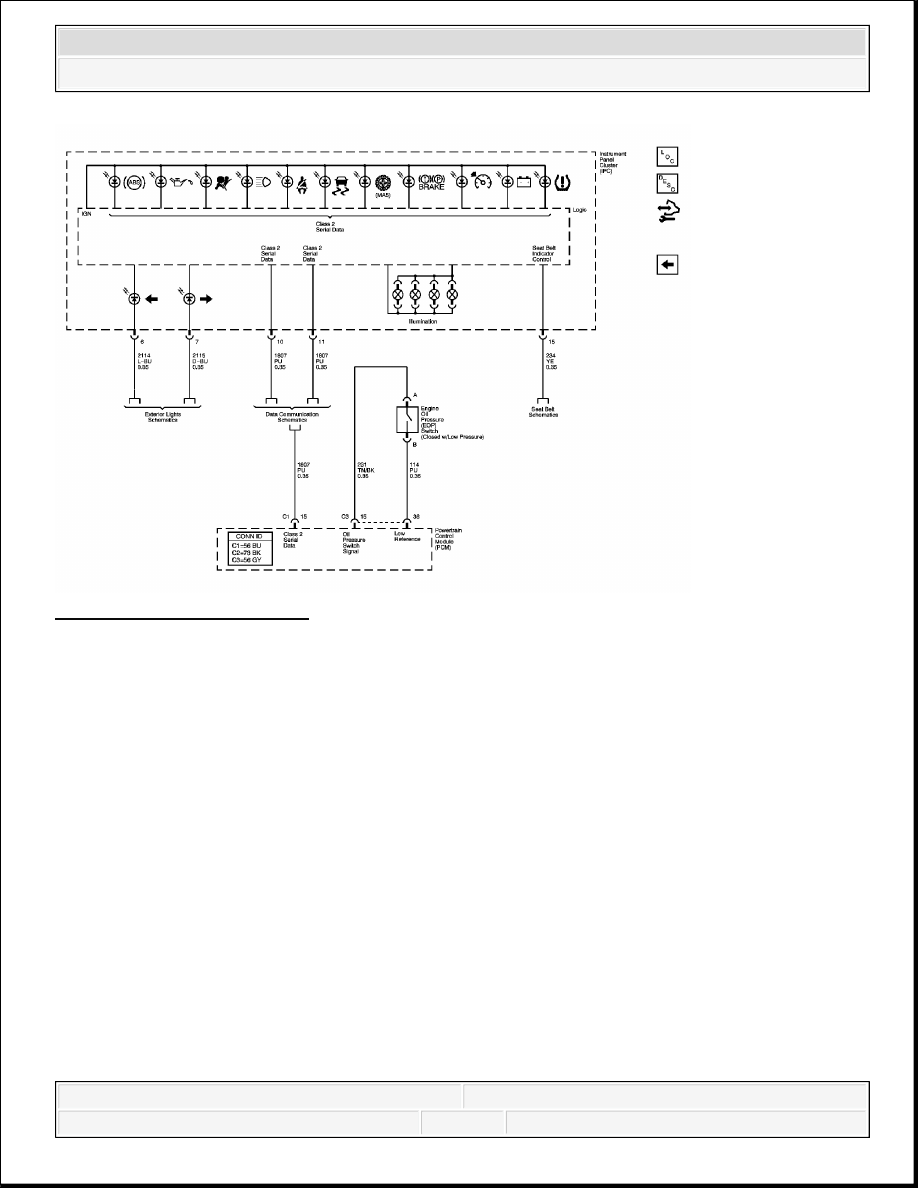

Fig. 3: Indicators Schematic
Courtesy of GENERAL MOTORS CORP.

AUDIBLE WARNINGS SCHEMATICS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3



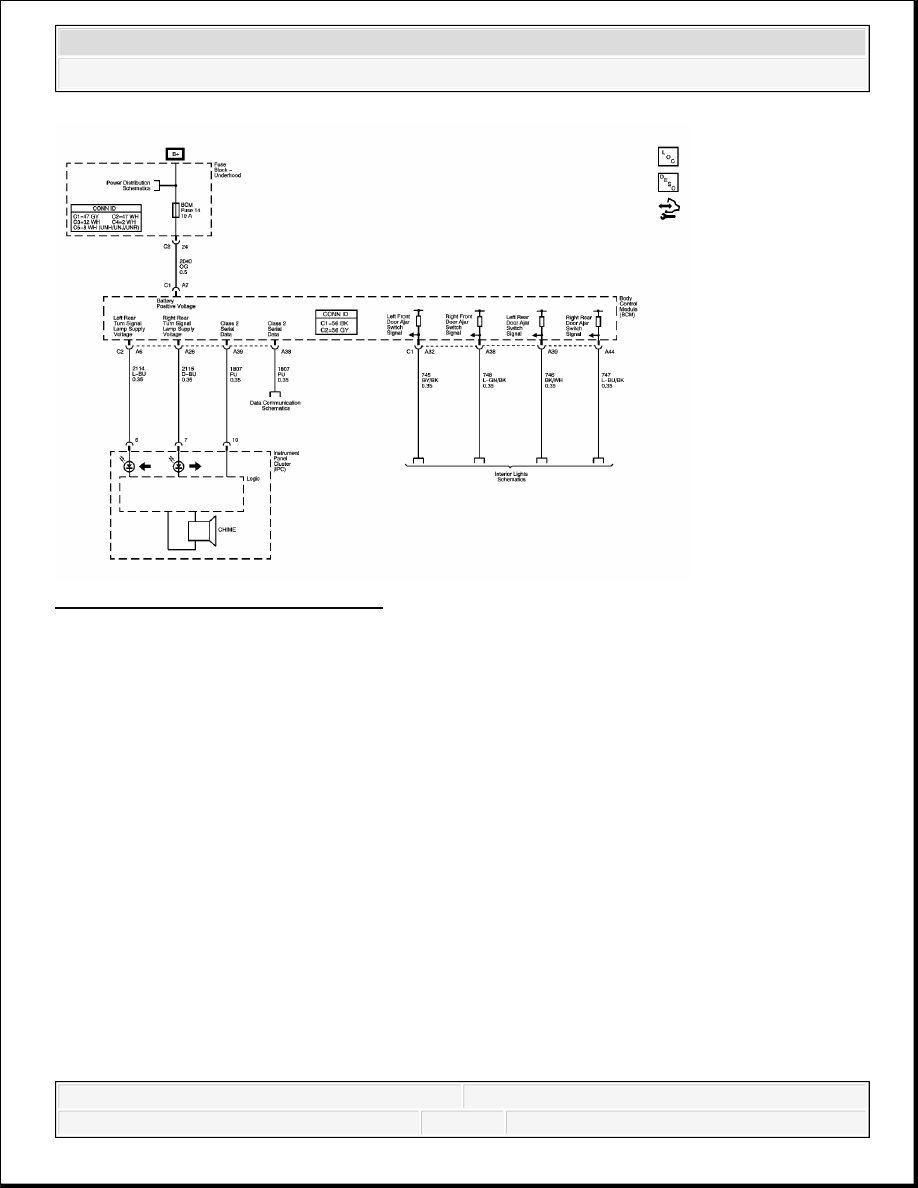

Fig. 4: Audible Warnings Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

DISPLAYS AND GAGES COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3



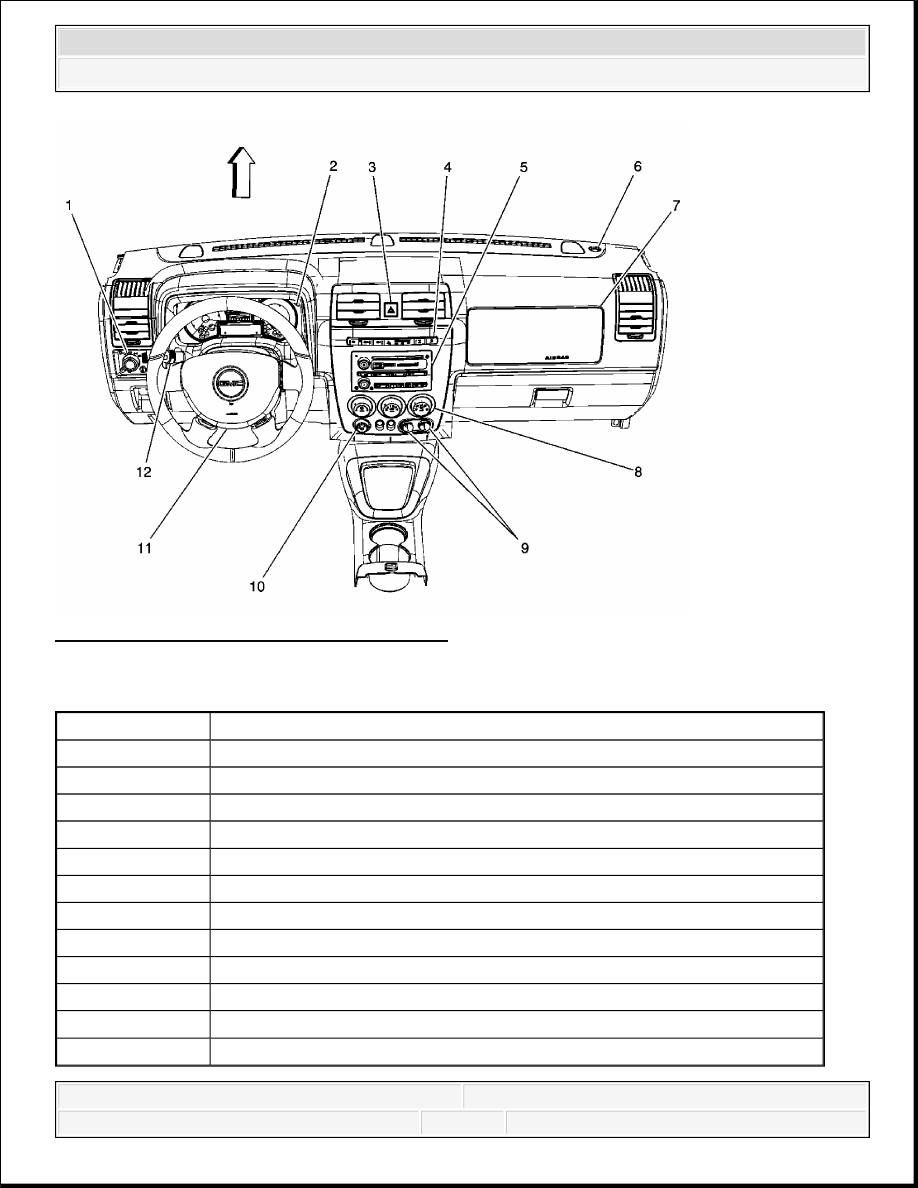

Fig. 5: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

1

Headlamp Switch

2

Instrument Panel Cluster (IPC)

3

Hazard Switch

4

Accessory Switch

5

Radio

6

Ambient Light Sensor

7

Inflatable Restraint I/P Module

8

HVAC Control Module

9

Auxiliary Power Outlets - Front

10

Rear Window Wiper/Washer Switch

11

Inflatable Restraint Steering Wheel Module

12

Turn Signal/Multifunction Switch



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3



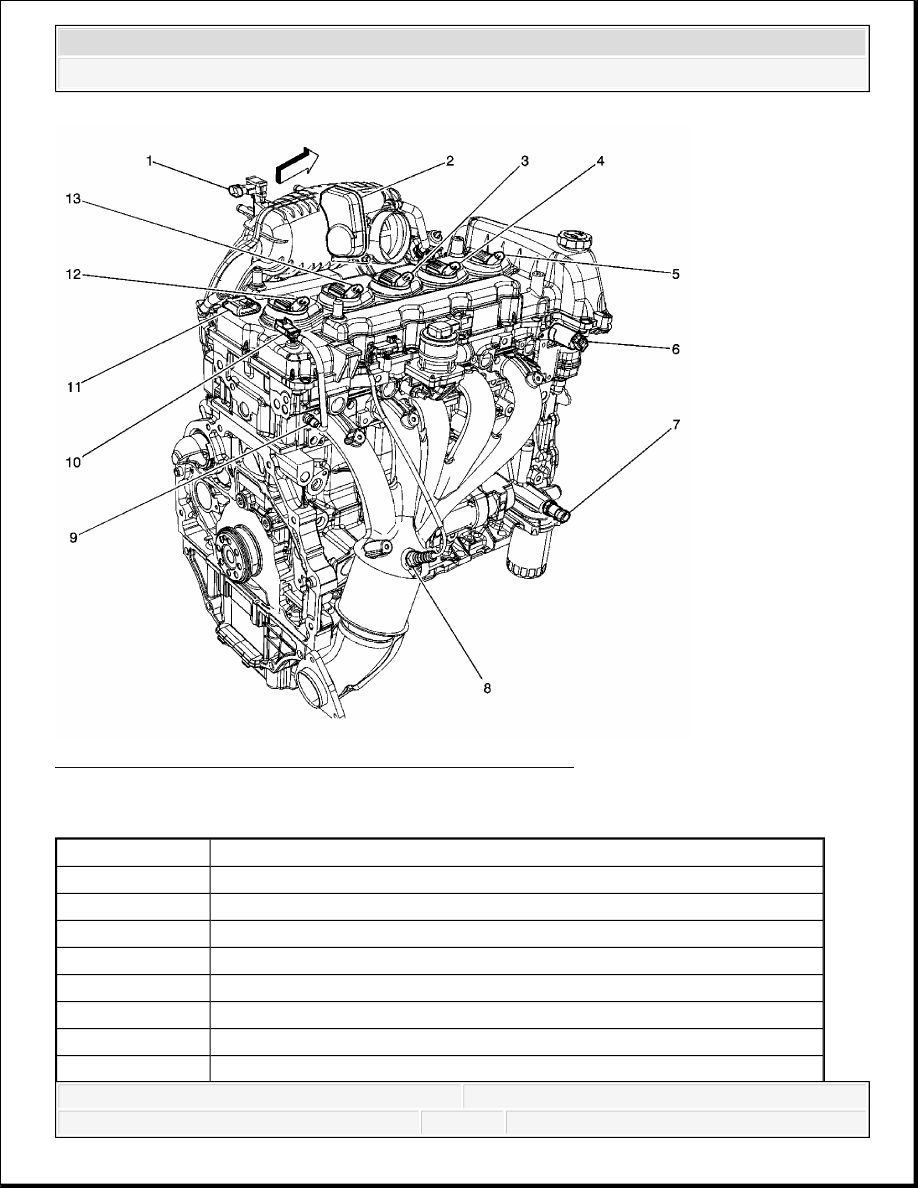

Fig. 6: Identifying Engine Components - Right Side (L52)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

1

Manifold Absolute Pressure (MAP) Sensor

2

Throttle Body

3

Ignition Coil 3

4

Ignition Coil 2

5

Ignition Coil 1

6

Camshaft Position (CMP) Actuator Solenoid - Bank 1 Exhaust

7

Engine Oil Pressure (EOP) Switch

8

Heated Oxygen Sensor (HO2S) 1



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3
