The vehicle operator can activate the A/C system by pressing the A/C switch. The A/C system can
operate regardless of the air temperature or mode setting. When the A/C switch is pressed, the
HVAC control assembly applies 10 volts to the A/C request signal circuit. The voltage is then
sent through the evaporator temperature sensor, if the evaporator temperature is above 0°C (32°
F), then the voltage is applied to the other A/C request signal circuit to the BCM. The BCM
receives the voltage input and sends a class 2 message to the PCM for an A/C request.

The PCM will operate the A/C system automatically in FRONT DEFROST mode to help reduce
moisture inside the vehicle. The A/C LED will not illuminate unless the driver presses the A/C
request switch on the HVAC control assembly. The A/C system maybe running without the A/C
LED indicator illuminated when in FRONT DEFROST mode or Recirc. The following
conditions must be met in order for the PCM to turn on the compressor clutch:

BCM



Battery voltage is between 9-16 volts.



A/C request from the HVAC control assembly

PCM



Engine coolant temperature (ECT) is less than 123°C (253°F).



Engine speed is less than 5300 RPM.



Engine speed is more than 600 RPM.



A/C high side pressure is between 2951-310 kPa (428-44 psi).

Once engaged, the compressor clutch will be disengaged for the following conditions:

Throttle position is 100 percent for 10 seconds.

A/C high side pressure is more than 2951 kPa (428 psi) and will re-engage once the pressure
drops below 2068 kPa (300 psi).

A/C high side pressure is less than 310 kPa (44 psi).

Evaporator temperature is less than 0°C (32°F)

Engine coolant temperature (ECT) is more than 123°C (253°F).

Engine speed is less than 475 RPM.

Engine speed is more than 6000 RPM.

PCM detects excessive torque load.

PCM detects insufficient idle quality.



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



If the blower is switched to off.

When the compressor clutch disengages, the compressor clutch diode protects the electrical
system from a voltage spike.

Engine Coolant

Engine coolant is the key element of the heating system. The thermostat controls engine operating
coolant temperature. The thermostat also creates a restriction for the cooling system that promotes
a positive coolant flow and helps prevent cavitation. Coolant enters the heater core through the
inlet heater hose, in a pressurized state.

The heater core is located inside the HVAC module. The heat of the coolant flowing through the
heater core is absorbed by the ambient air drawn through the HVAC module. Heated air is
distributed to the passenger compartment, through the HVAC module, for passenger comfort.

The amount of heat delivered to the passenger compartment is controlled by opening or closing
the HVAC module air temperature door. The coolant exits the heater core through the return
heater hose and recirculated back through the engine cooling system.

A/C Cycle

Refrigerant is the key element in an air conditioning system. R-134a is presently the only EPA
approved refrigerant for automotive use. R-134a is an very low temperature gas that can transfer
the undesirable heat and moisture from the passenger compartment to the outside air.

The A/C compressor is belt driven and operates when the magnetic clutch is engaged. The
compressor builds pressure on the vapor refrigerant. Compressing the refrigerant also adds heat to
the refrigerant. The refrigerant is discharged from the compressor, through the discharge hose and
forced to flow to the condenser and then through the balance of the A/C system. The A/C system
is mechanically protected with the use of a high pressure relief valve. If the A/C refrigerant
pressure sensor were to fail or if the refrigerant system becomes restricted and refrigerant
pressure continued to rise, the high pressure relief will pop open and release refrigerant from the
system.

Compressed refrigerant enters the condenser in a high temperature, high pressure vapor state. As
the refrigerant flows through the condenser, the heat of the refrigerant is transferred to the
ambient air passing through the condenser. Cooling the refrigerant causes the refrigerant to
condense and change from a vapor to a liquid state.

The condenser is located in front of the radiator for maximum heat transfer. The condenser is



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



made of aluminum tubing and aluminum cooling fins, which allows rapid heat transfer for the
refrigerant. The semi-cooled liquid refrigerant exits the condenser and flows through the liquid
line, to the thermal expansion valve (TXV).

The TXV is located in the liquid line between the condenser and the evaporator. The TXV is the
dividing point for the high and the low pressure sides of the A/C system. As the refrigerant passes
through the TXV, the pressure on the refrigerant is lowered. Due to the pressure differential on
the liquid refrigerant, the refrigerant will begin to vaporize at the TXV. The TXV also meters the
amount of liquid refrigerant that can flow into the evaporator.

Refrigerant exiting the TXV flows into the evaporator core in a low pressure, liquid state.
Ambient air is drawn through the HVAC module and passes through the evaporator core. Warm
and moist air will cause the liquid refrigerant boil inside of the evaporator core. The boiling
refrigerant absorbs heat from the ambient air and draws moisture onto the evaporator. The
refrigerant exits the evaporator through the suction line and back to the compressor, in a vapor
state and completing the A/C cycle of heat removal. At the compressor, the refrigerant is
compressed again and the cycle of heat removal is repeated.

The conditioned air is distributed through the HVAC module for passenger comfort. The heat and
moisture removed from the passenger compartment will also change form or condense and is
discharged from the HVAC module as water.

SPECIAL TOOLS AND EQUIPMENT

SPECIAL TOOLS

Special Tools

Illustration

Tool Number/Description

J 43600

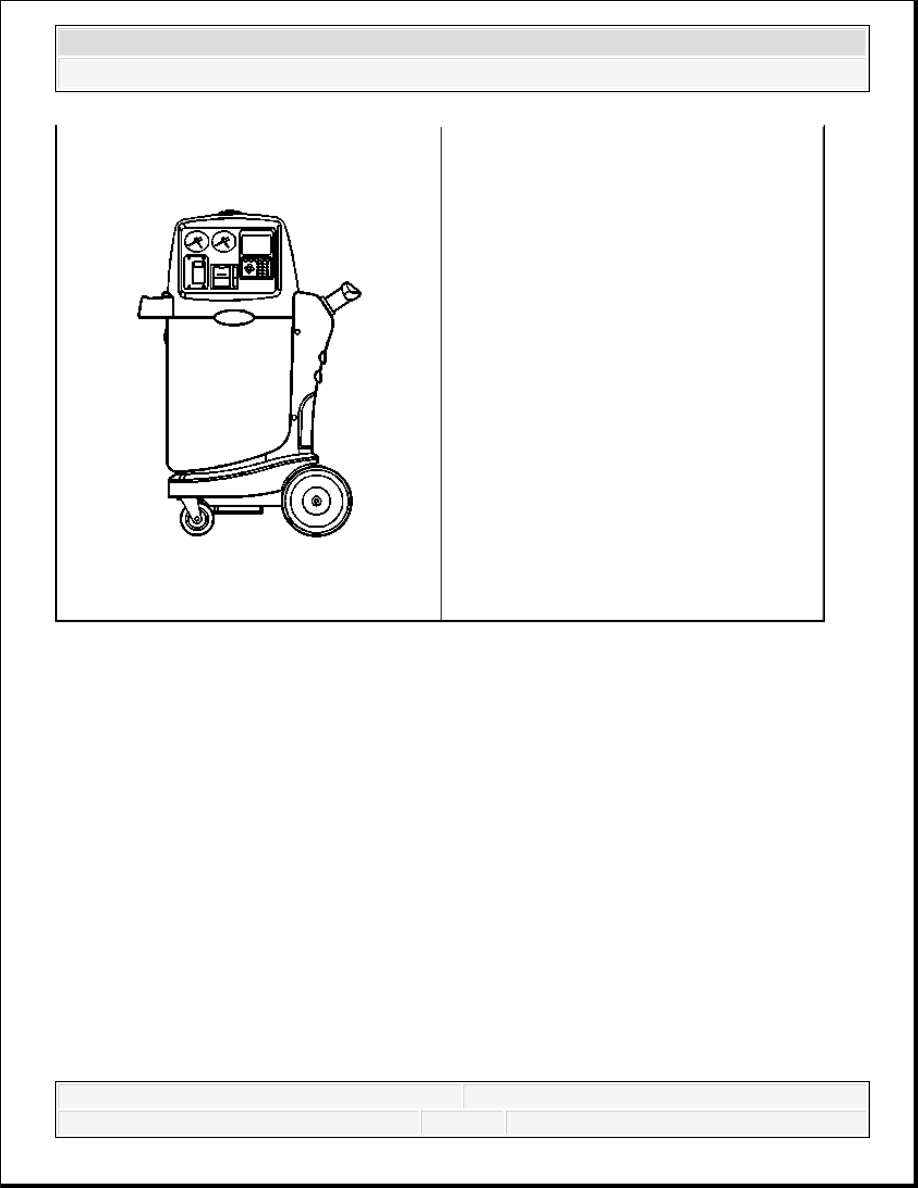

ACR 2000 Air Conditioning Service Center
