Mode Actuator

Pin

Wire Color

Circuit No.

Function

A

YE

1791

Low Reference

B

L-GN/BK

2276

Mode Door Position Signal

C

GY

6137

Evaporative Temperature Sensor
Signal

D

D-BU

1646

Right Air Temperature Door Position
Signal

E

L-BU

733

Left Air Temperature Door Position
Signal

F

L-BU/BK

1688

5V

G

D-GN

1614

Recirculation Door Control A

H

TN/BK

2274

Recirculation Door Control B

J

L-GN

2275

Mode Door Control B

K

TN

2273

Mode/Right Air Temperature Door
Control B

L

L-GN/BK

1647

Air Temperature Door A

M

D-BU

1199

Left Air Temperature Door Control B



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



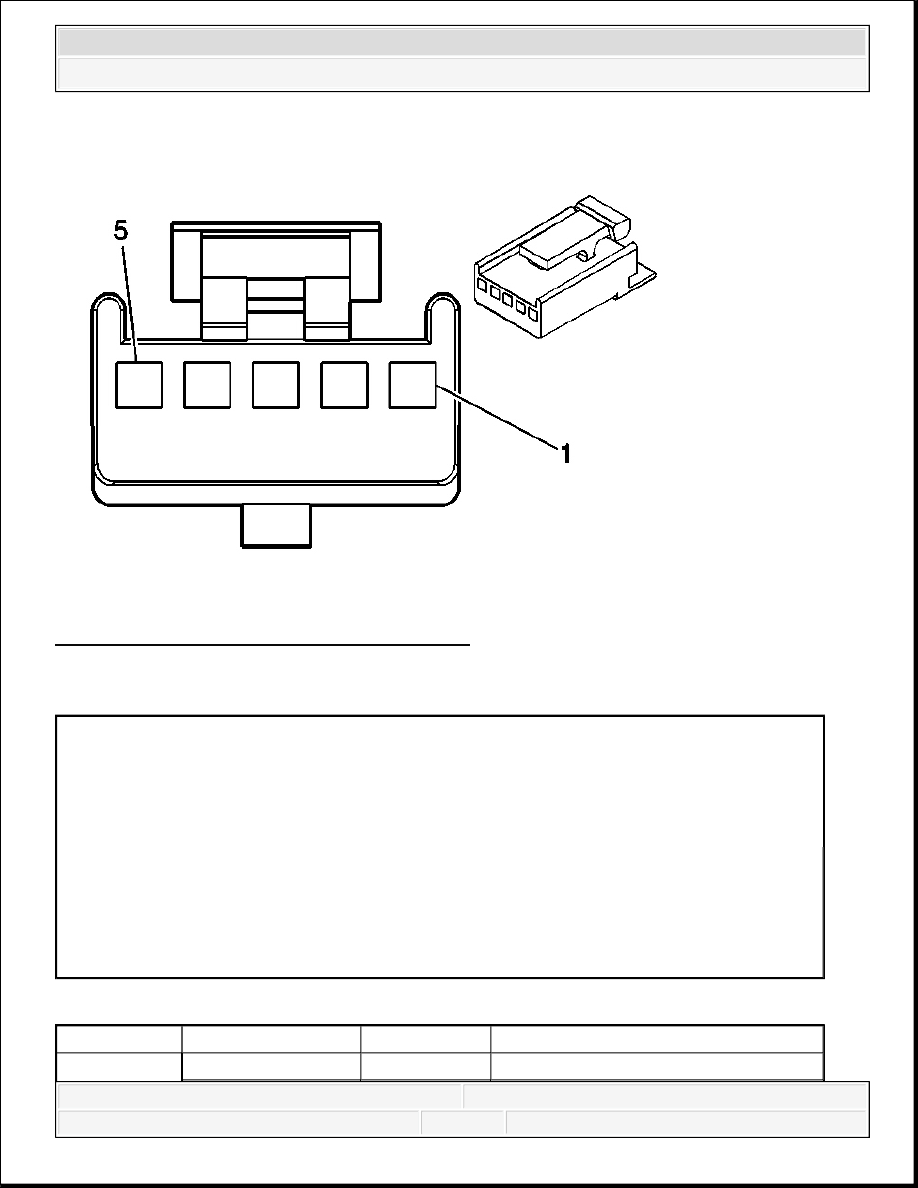

Fig. 19: Mode Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Mode Actuator Connector Parts Information

Mode Actuator Connector Terminal Identification

Connector Part Information

OEM: 12064982

Service: 12102633

Description: 5-Way F Micro-Pack 100 Series (BK)

Terminal Part Information

Terminal/Tray: 12146447/3

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pin

Wire Color

Circuit No.

Function

YE

1791

Low Reference (LHD)



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



Recirculation Actuator

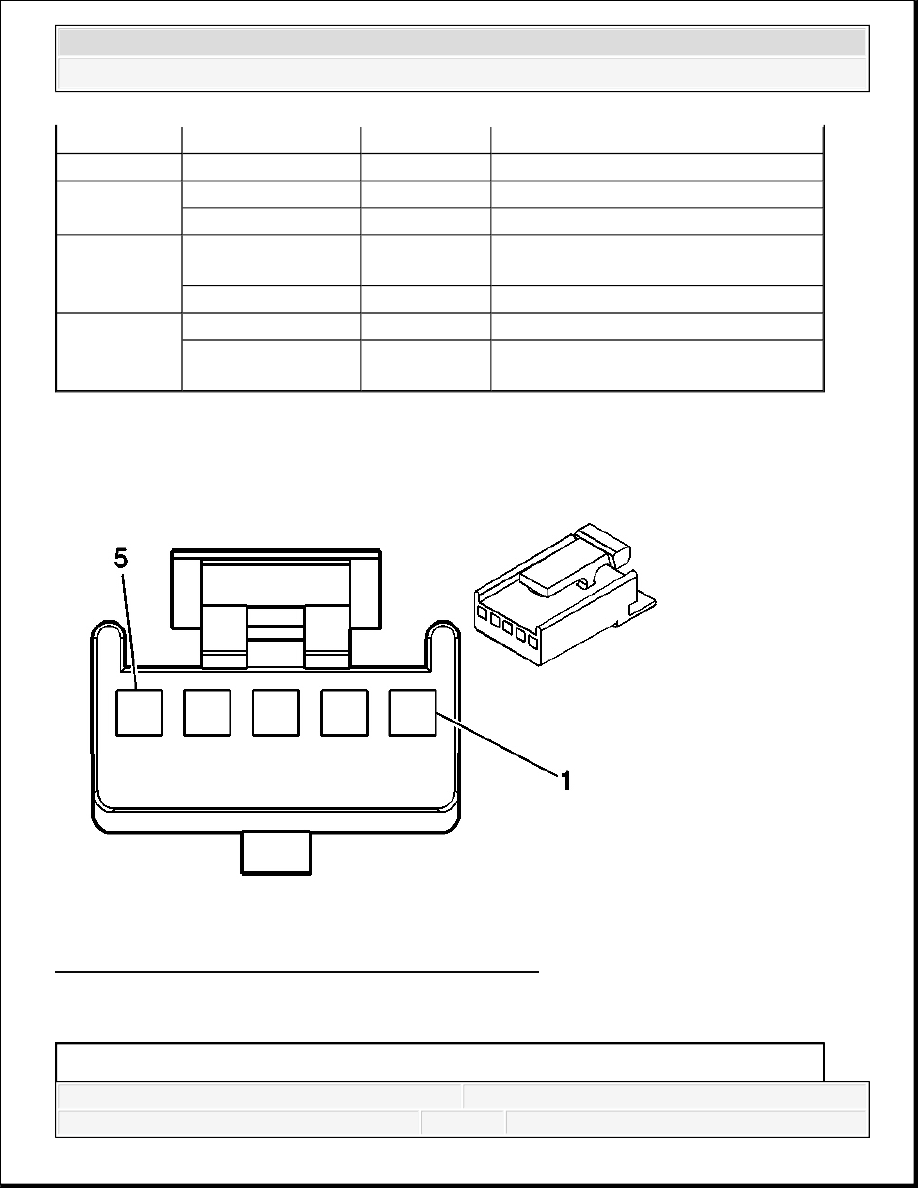

Fig. 20: Recirculation Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Recirculation Connector Parts Information

1

L-BU/BK

1688

5V (RHD)

2

L-GN/BK

2276

Mode Door Position Signal

3

L-BU/BK

1688

5V (LHD)

YE

1791

Low Reference (RHD)

4

TN

2273

Mode/Right Air Temperature Door
Control B (LHD)

L-GN

2275

Mode Door Control B (RHD)

5

L-GN

2275

Mode Door Control B (LHD)

TN

2273

Mode/Right Air Temperature Door
Control B (RHD)

Connector Part Information



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



Recirculation Actuator Connector Terminal Identification

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

DIAGNOSTIC CODE INDEX

SCAN TOOL OUTPUT CONTROLS

Scan Tool Output Controls

OEM: 12064982

Service: 12102633

Description: 5-Way F Micro-Pack 100 Series (BK)

Terminal Part Information

Terminal/Tray: 12146447/3

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pin

Wire Color

Circuit No.

Function

1-3

-

-

Not Used

4

L-BU

1614

Recirculation Door Control A (LHD)

TN-BK

2274

Recirculation Door Control B (RHD)

5

L-GN

2274

Recirculation Door Control B (LHD)

D-GN

1614

Recirculation Door Control A (RHD)

DTC

Description

DTC P0532 or P0533

** MULTIPLE VALUES **

DTC B3787 or B3788

**DESCRIPTION NOT COLLECTED **

Scan Tool

Output Control

Additional Menu

Selection(s)

Description

HVAC Fan Auto
On

Outputs

When On is selected with the scan tool, the body
control module (BCM) supplies a ground for coil of
the ignition 3 relay (IGN 3) in the underhood
bussed electrical center (UBEC), which supplies
battery power to the blower motor and the HVAC
control assembly. The blower motor switch must be
