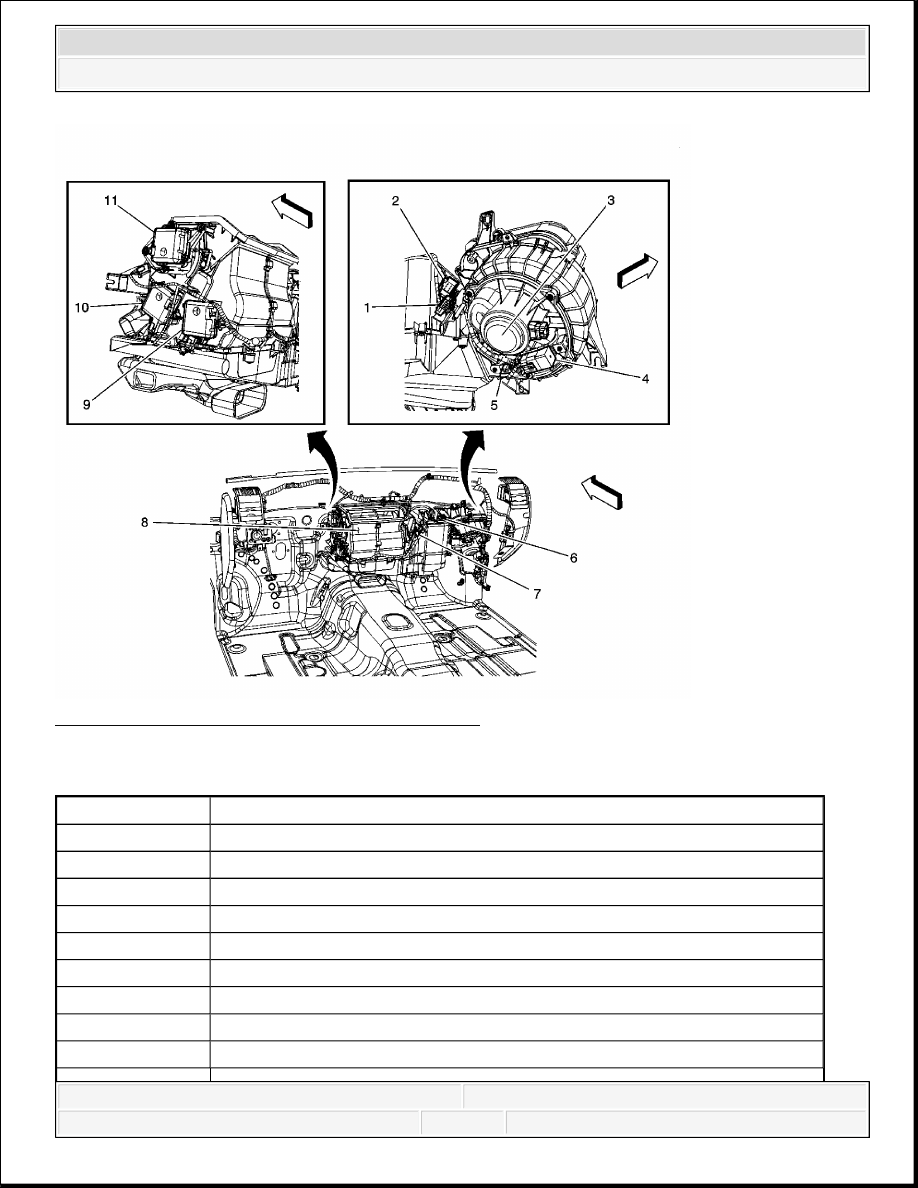

Fig. 7: Identifying HVAC Module Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

Callout

Component Name

1

C205 HVAC Harness to I/P Harness

2

C203 Blower Motor Resistor Harness to I/P Harness

3

Blower Motor

4

High Speed Blower Motor Relay

5

Blower Motor Resistor Assembly

6

Recirculation Actuator

7

Evaporator Temperature Sensor

8

HVAC Module

9

Air Temperature Actuator - Right



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



HVAC CONNECTOR END VIEWS

A/C Compressor Clutch

Fig. 8: A/C Compressor Clutch Connector End Views
Courtesy of GENERAL MOTORS CORP.

A/C Compressor Clutch Connector Parts Information

10

Air Temperature Actuator - Left

11

Mode Actuator

Connector Part Information

OEM: 12162017

Service: 12101937

Description: 2-Way F Metri-Pack 150 Series Sealed (GY)

Terminal Part Information

Terminal/Tray: 12048074/2

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 12094429/J-35616-2A (GY)



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



A/C Compressor Clutch Connector Terminal Identification

A/C Refrigerant Pressure Sensor

Fig. 9: A/C Refrigerant Pressure Sensor Connector End Views
Courtesy of GENERAL MOTORS CORP.

A/C Refrigerant Pressure Sensor Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

BK

550

Ground

B

D-GN

59

A/C Compressor Clutch Supply
Voltage

Connector Part Information

OEM: 15397275



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



A/C Refrigerant Pressure Sensor Connector Terminal Identification

Air Temperature Actuator - Left

Fig. 10: Left Air Temperature Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Service: 88988301

Description: 3-Way F Metri-Pack 150 Series Sealed (BK)

Terminal Part Information

Terminal/Tray: 15326267/19

Core/Insulation Crimp: E/4

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

1

BK

2751

Low Reference

2

GY

2700

5V

3

RD/BK

380

A/C Refrigerant Pressure Sensor Signal
