5. Check the Z-Height. Refer to Trim Height Specifications .

SHOCK ABSORBER REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Support the lower control arm with a suitable stand.

3. Hold the tennon end with a wrench while removing the nut.

NOTE:

The front shock absorbers of the vehicle are multifunctional. In
addition to contributing to a smooth ride they also provide the only
stop to the front suspension when fully extended. Therefore, when
servicing the shock absorber, service replacement shock absorbers
must be equivalent to original shock absorbers in both extended
length and strength. Use of shocks not complying to original
equipment or strength could result in suspension over-travel or
shock breakage. Suspension over-travel may result in suspension
component breakage.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3

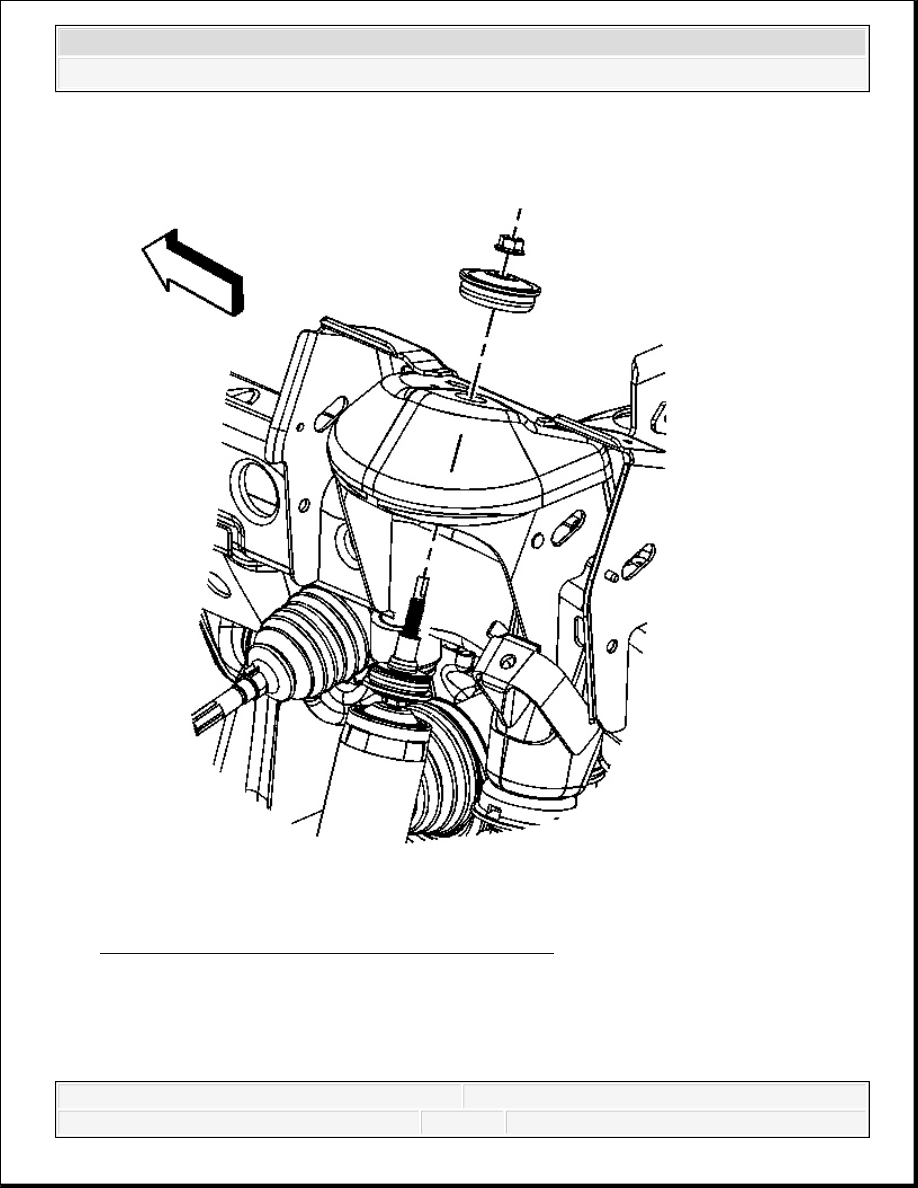

Fig. 33: Identifying Shock Absorber Upper Mount
Courtesy of GENERAL MOTORS CORP.

4. Remove the nut.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3

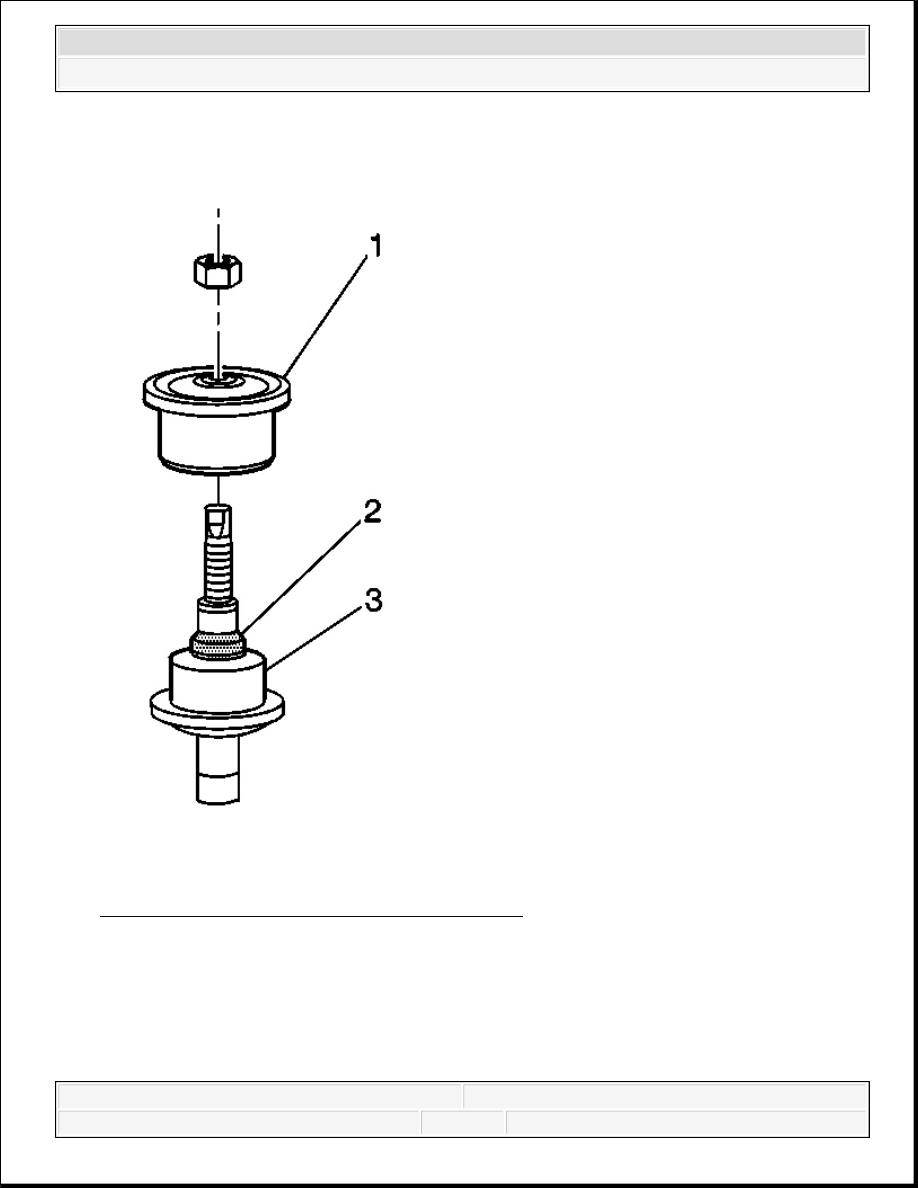

Fig. 34: Removing The Upper Insulator (4WD)
Courtesy of GENERAL MOTORS CORP.

5. Remove the upper insulator (1). Do not discard the plastic pilot ring (2).



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3

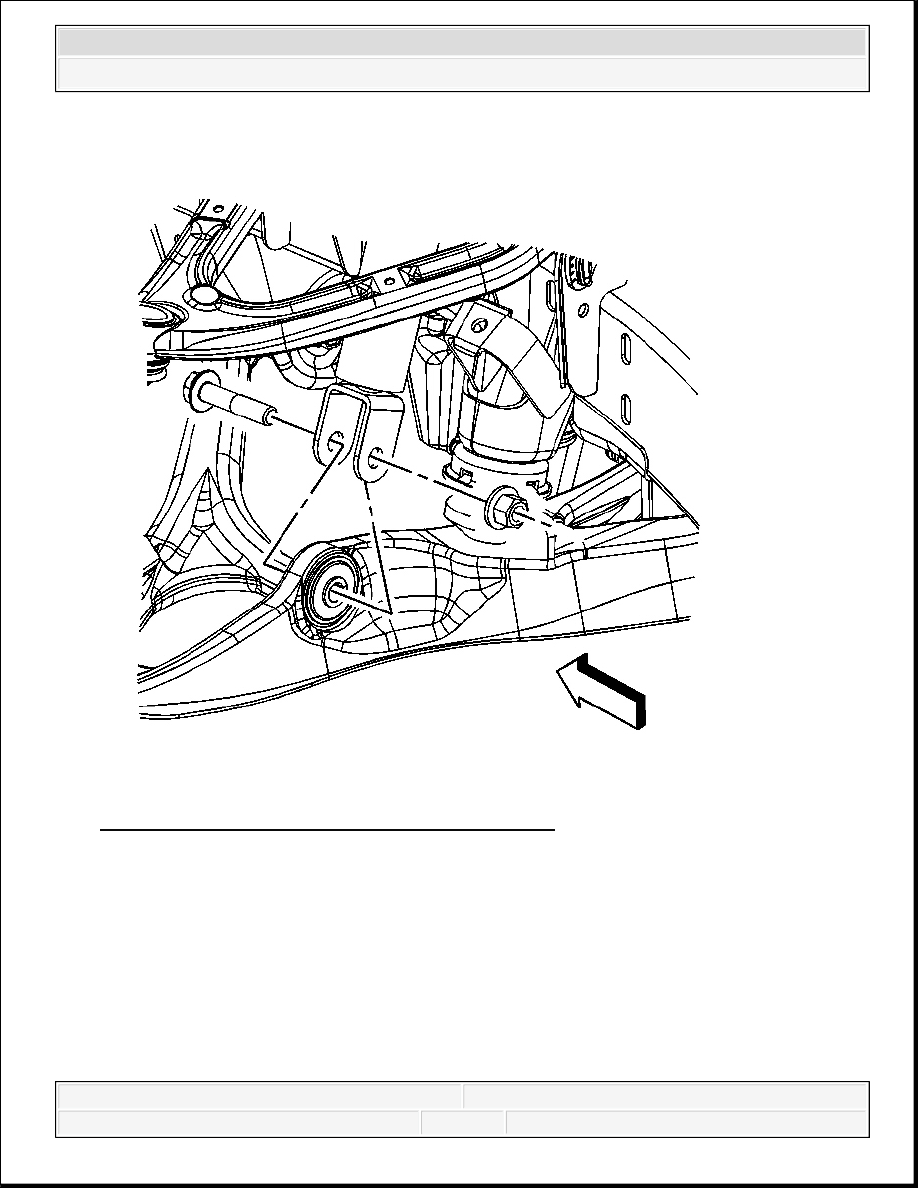

Fig. 35: Identifying Shock Absorber Lower Mount
Courtesy of GENERAL MOTORS CORP.

6. Remove the shock absorber mounting bolts at the lower control arm.

7. Remove the shock absorber through the lower control arm from below.

Installation Procedure

1. Support the lower control arm with a suitable jack in order to align the tennon with the

mounting hole.

2. Install the shock absorber through the lower control arm from below. Insert the tennon



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3
