Hummer H3. Manual - part 1232

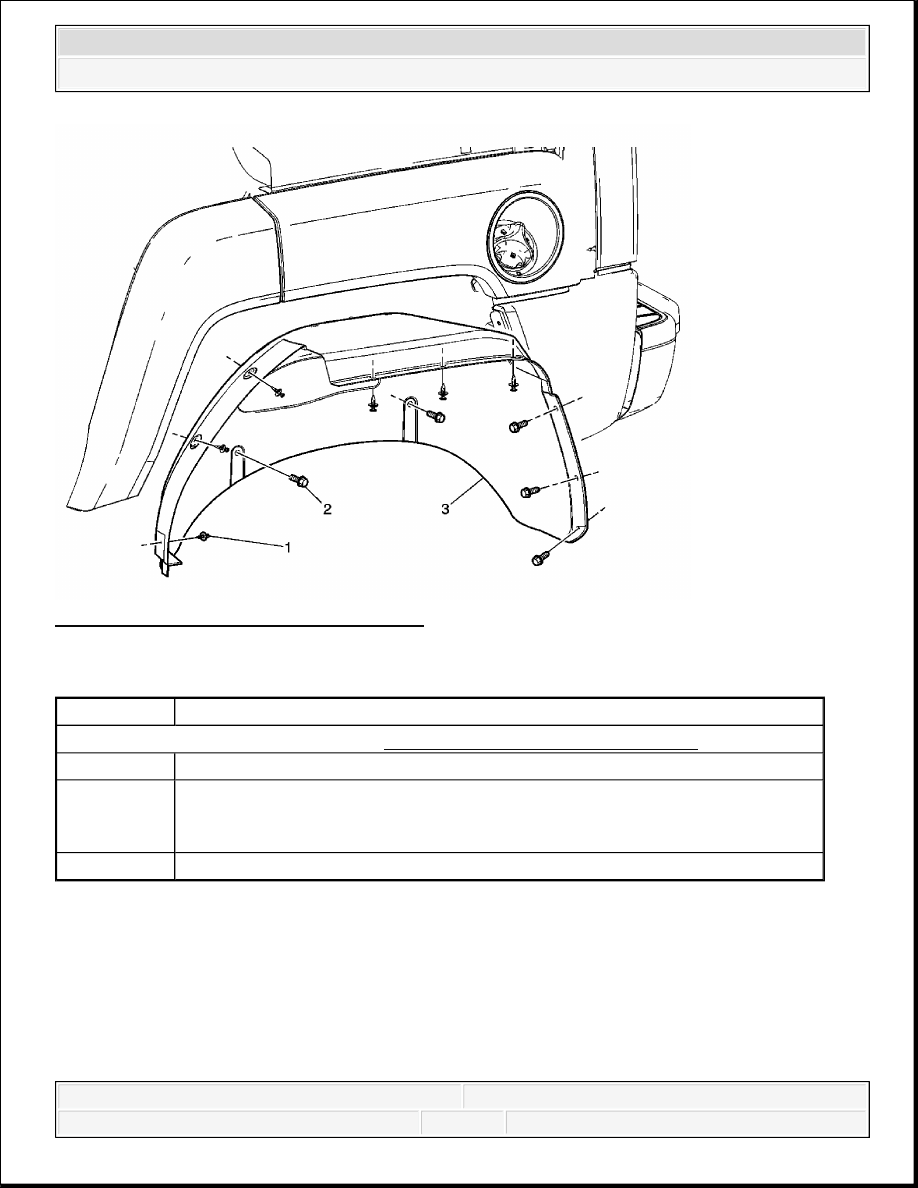

Fig. 10: View Of Rear Wheelhouse Panel
Courtesy of GENERAL MOTORS CORP.

Wheelhouse Panel Replacement (Rear)

ASSIST STEP REPLACEMENT (ASSIST STEP)

Callout

Component Name

Fastener Tightening Specifications: Fastener Tightening Specifications.

1

Retainer, Wheelhouse (Qty: 6)

2

Bolts, Wheelhouse Panel (Qty: 5)

Tighten: 10 N.m (89 lb in)

3

Panel, Wheelhouse Rear



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3



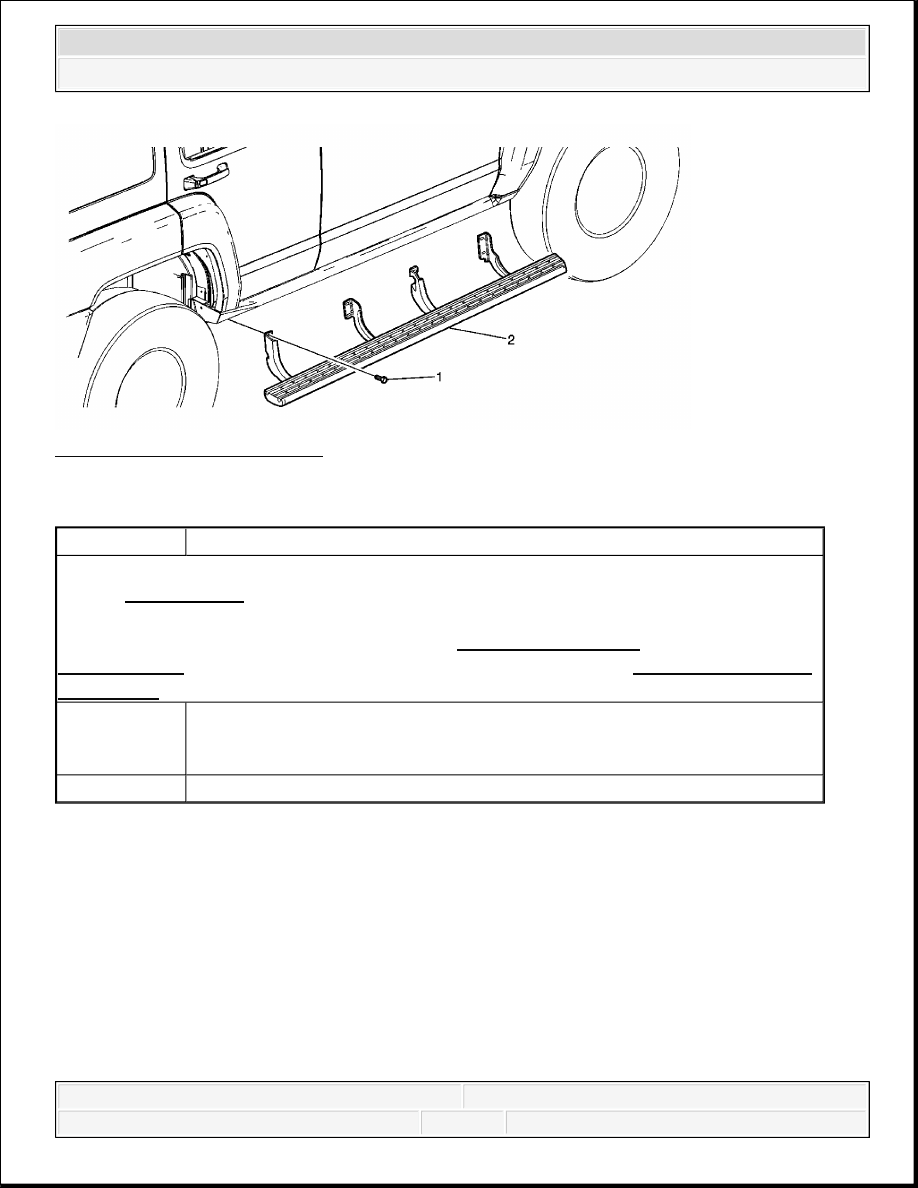

Fig. 11: Replacing Assist Step
Courtesy of GENERAL MOTORS CORP.

Assist Step Replacement (Assist Step)

ASSIST STEP REPLACEMENT (SIDE STEP)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Raise the vehicle. Refer to Lifting and Jacking
the Vehicle .

NOTE:

Refer to Fastener Notice .

1

Assist Step Bolts (Qty: 8)

Tighten: 50 N.m (37 lb in)

2

Assist Step



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3



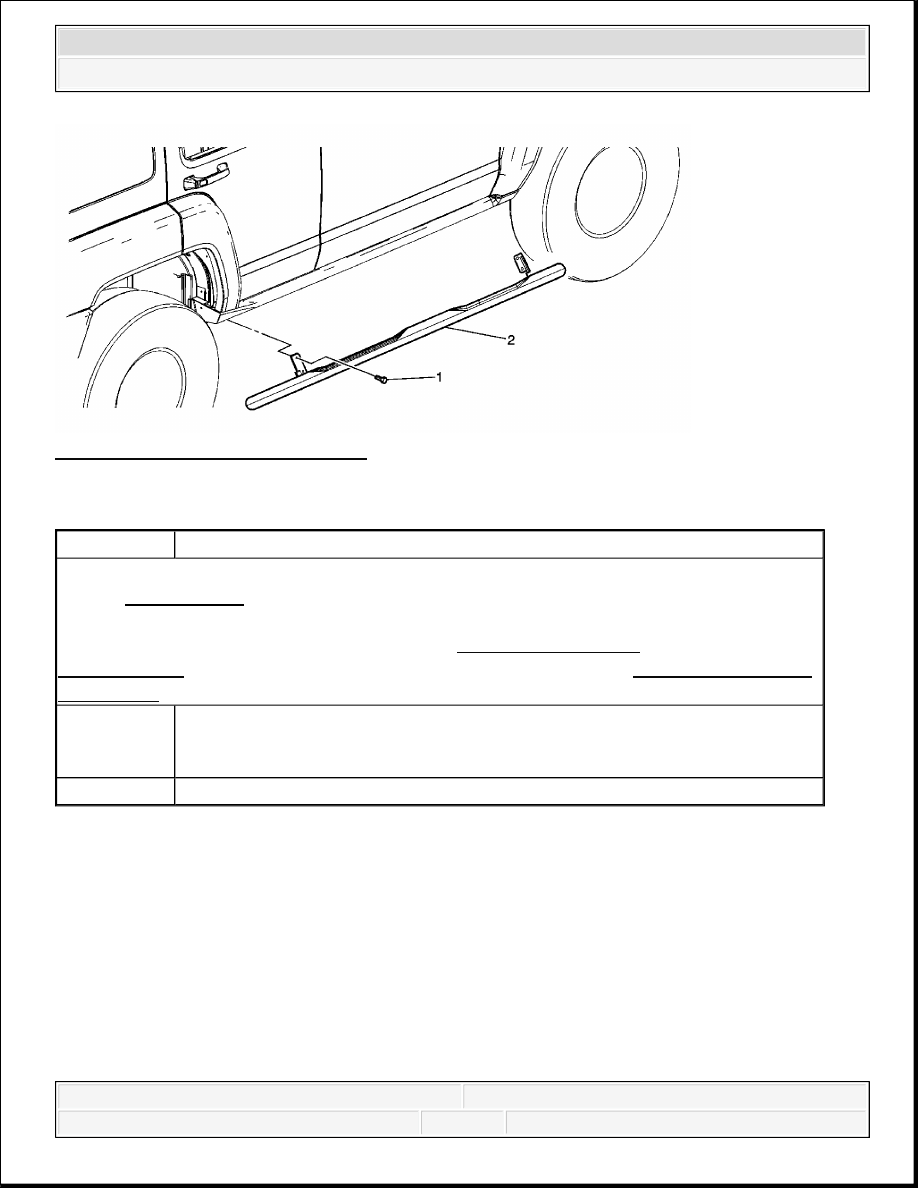

Fig. 12: Replacing Side Assist Step
Courtesy of GENERAL MOTORS CORP.

Assist Step Replacement (Side Step)

TRAILER HITCH REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Raise the vehicle. Refer to Lifting and Jacking
the Vehicle .

NOTE:

Refer to Fastener Notice .

1

Side Step Bolts (Qty: 4)

Tighten: 50 N.m (37 lb in)

2

Side Step



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3



Fig. 13: Replacing Trailer Hitch
Courtesy of GENERAL MOTORS CORP.

Trailer Hitch Replacement

Callout

Component Name

Preliminary Procedure:
Remove rear bumper. Refer to Rear Bumper Impact Bar Replacement .

1

Trailer Wire Connector

2

Trailer Hitch Bolts (Qty: 2)

Tighten: 100 N.m (74 lb ft)

NOTE:

Refer to Fastener Notice .

3

Trailer Hitch Bolts (Qty: 4)

Tighten: 160 N.m (118 lb ft)

4

Trailer Hitch



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3
