Hummer H3. Manual - part 1206

Fig. 43: View Of Electrical Connector Release Lever
Courtesy of GENERAL MOTORS CORP.

6. Disconnect the electrical connector by pushing on the release lever (1).



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3

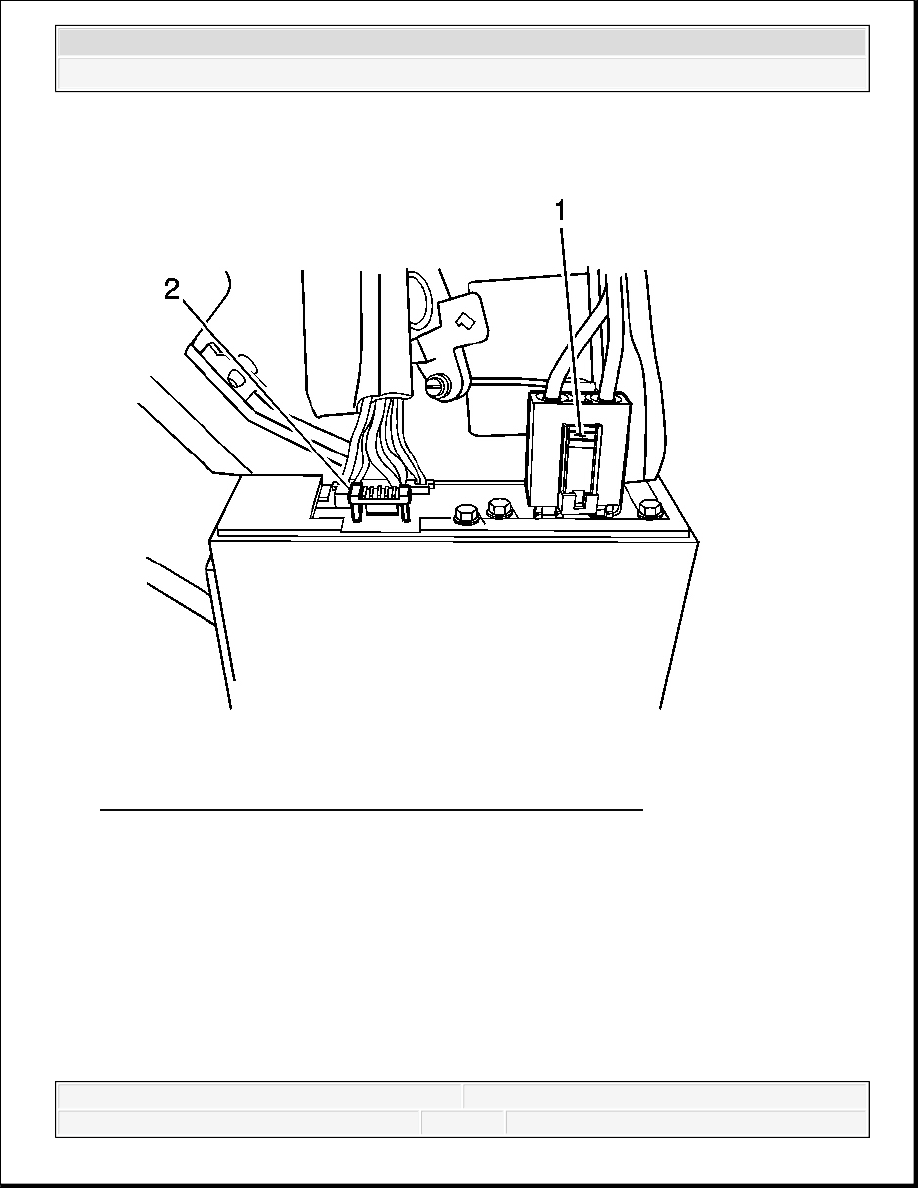

Fig. 44: View Of Electrical Connector Release Lever & CPA
Courtesy of GENERAL MOTORS CORP.

7. Remove the connector position assurance (CPA) (2) from the electrical connector.

8. Remove the connector from the receiver.

9. Remove the receiver from the vehicle.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3

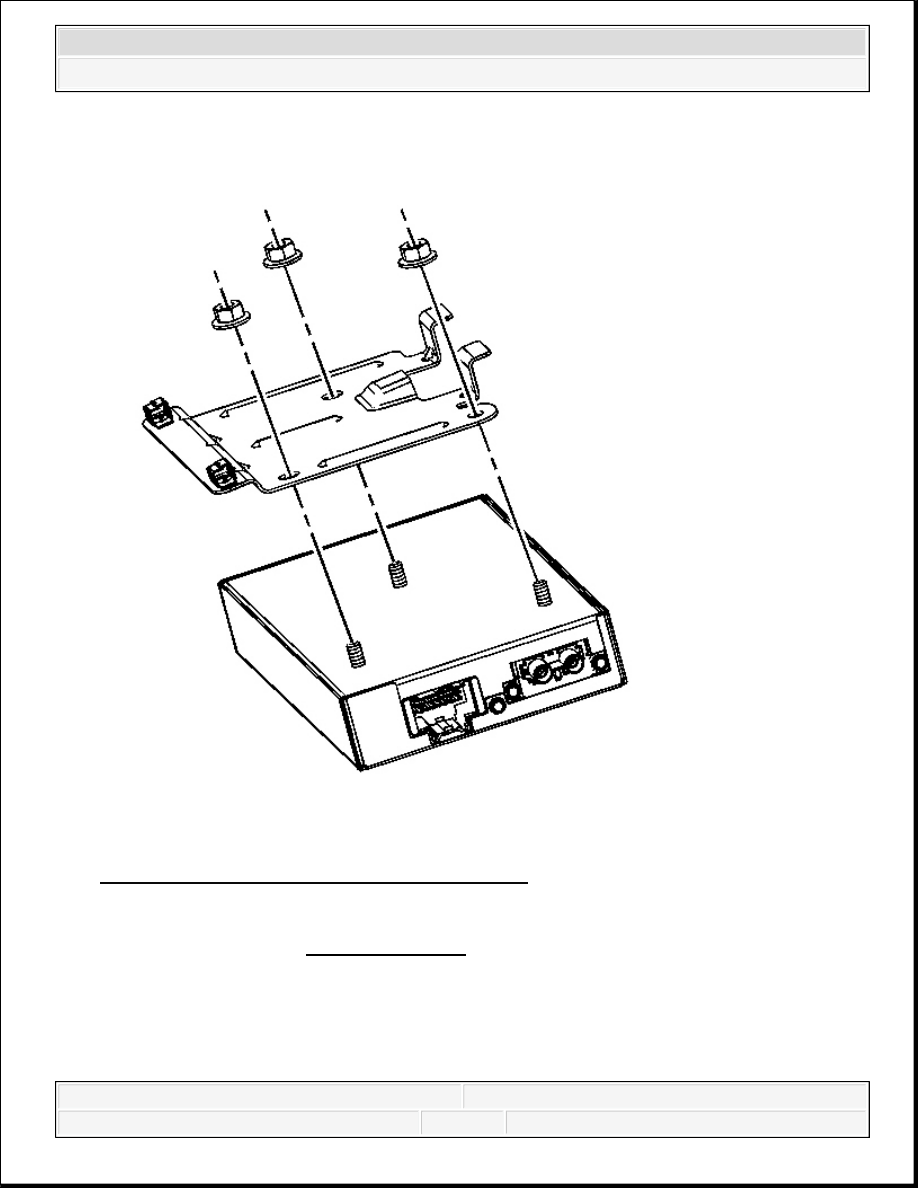

Fig. 45: View Of Receiver & Mounting Bracket
Courtesy of GENERAL MOTORS CORP.

10. If replacing the receiver, remove the nuts retaining the receiver to the mounting bracket.

11. Remove the receiver from the mounting bracket.

Installation Procedure



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Fig. 46: View Of Receiver & Mounting Bracket
Courtesy of GENERAL MOTORS CORP.

1. If replacing the receiver, install the receiver to the mounting bracket and install the retaining

nuts.

Tighten: Tighten the nuts to 3 N.m (26 lb in).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3
