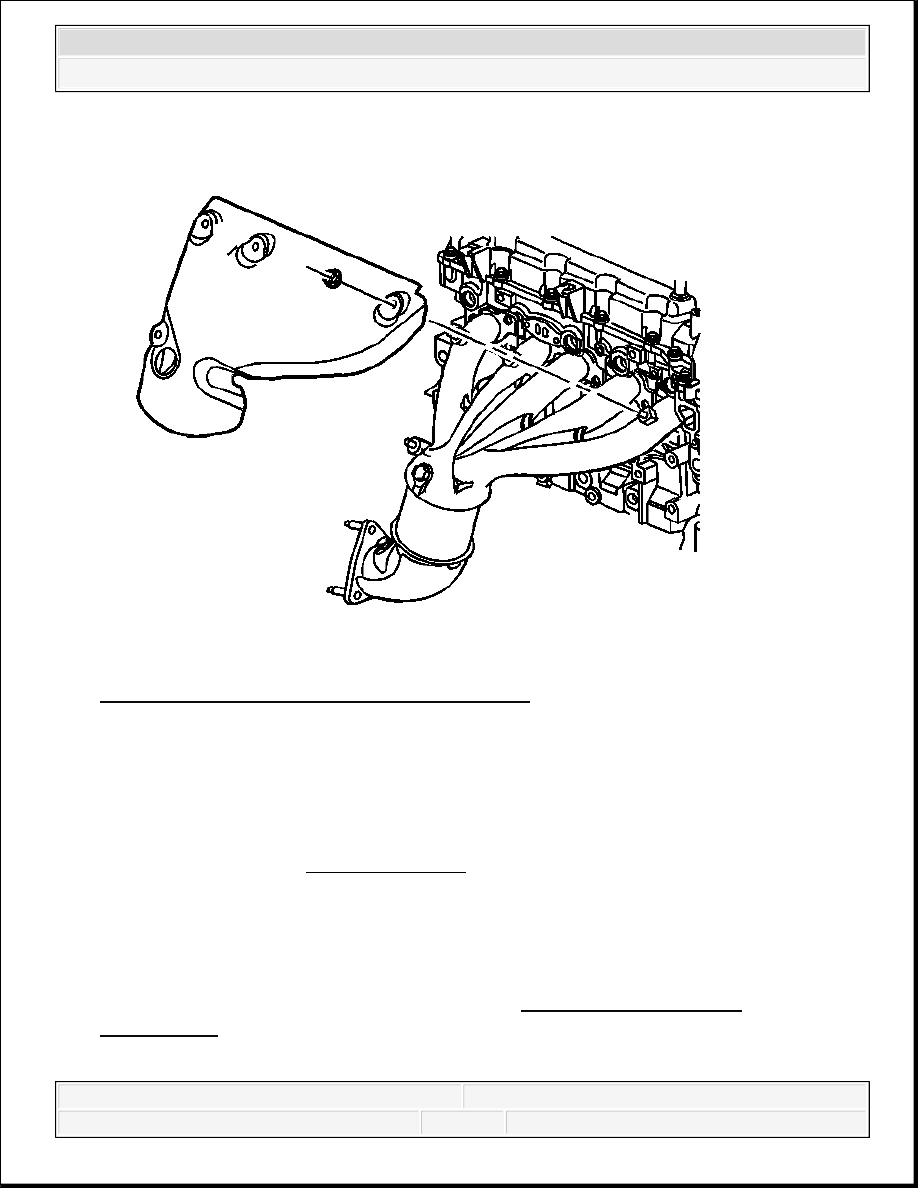

Fig. 36: View Of Exhaust Manifold Heat Shield
Courtesy of GENERAL MOTORS CORP.

1. Install the exhaust manifold heat shield to the exhaust manifold.

2. Apply anti-seize GM P/N 12371386 (Canadian P/N 993128) to the exhaust manifold heat

shield nuts.

3. Install the exhaust manifold heat shield nuts.

Tighten: Tighten the nuts to 10 N.m (89 lb in).

4. Install the HO2S to the exhaust manifold. Refer to Heated Oxygen Sensor 1

Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3



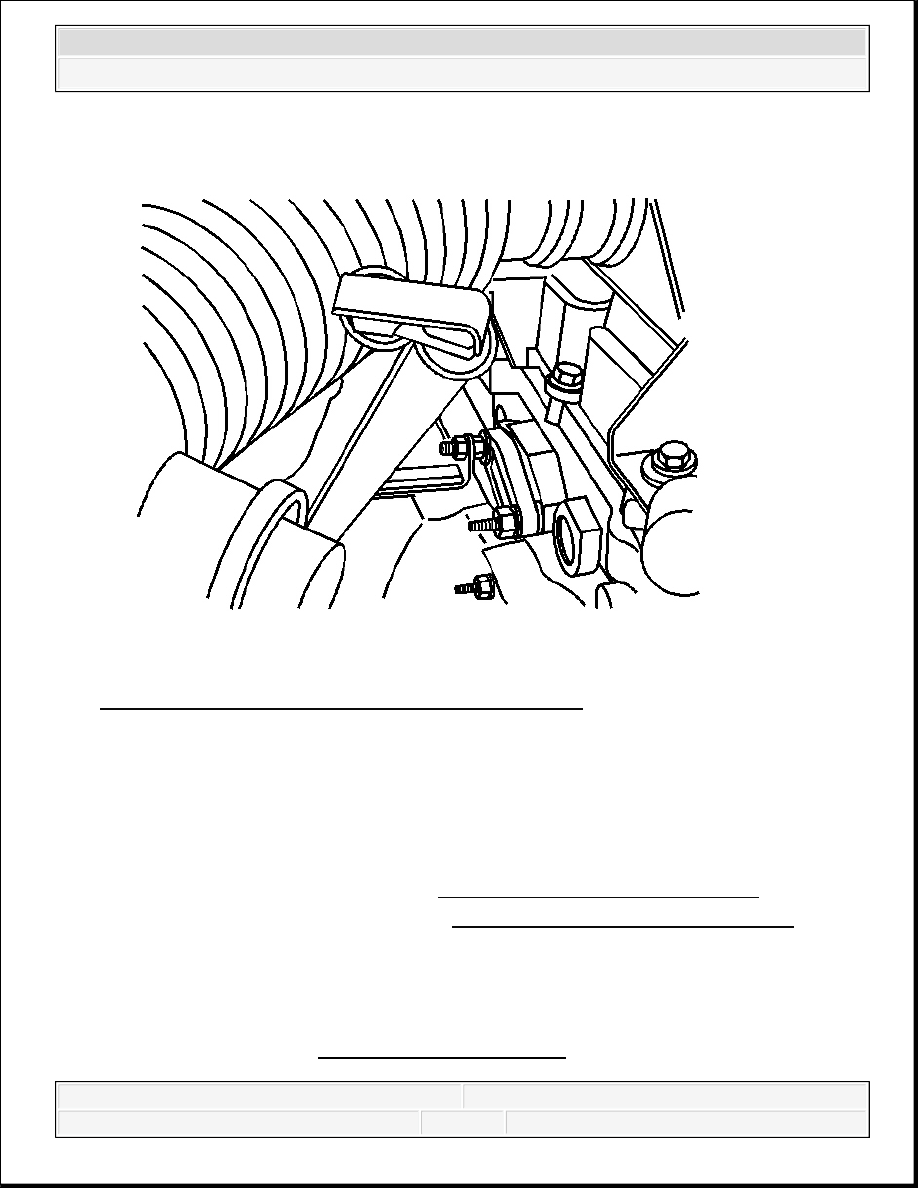

Fig. 37: View Of Transmission Filler Tube & Bracket
Courtesy of GENERAL MOTORS CORP.

5. Position the automatic transmission filler tube to the AIR adapter if previously removed.

6. Install the automatic transmission filler tube bracket nut.

Tighten: Tighten the nut to 12.5 N.m (111 lb in).

7. Install the air cleaner assembly. Refer to Air Cleaner Assembly Replacement .

8. Install the air cleaner outlet duct. Refer to Air Cleaner Outlet Duct Replacement .

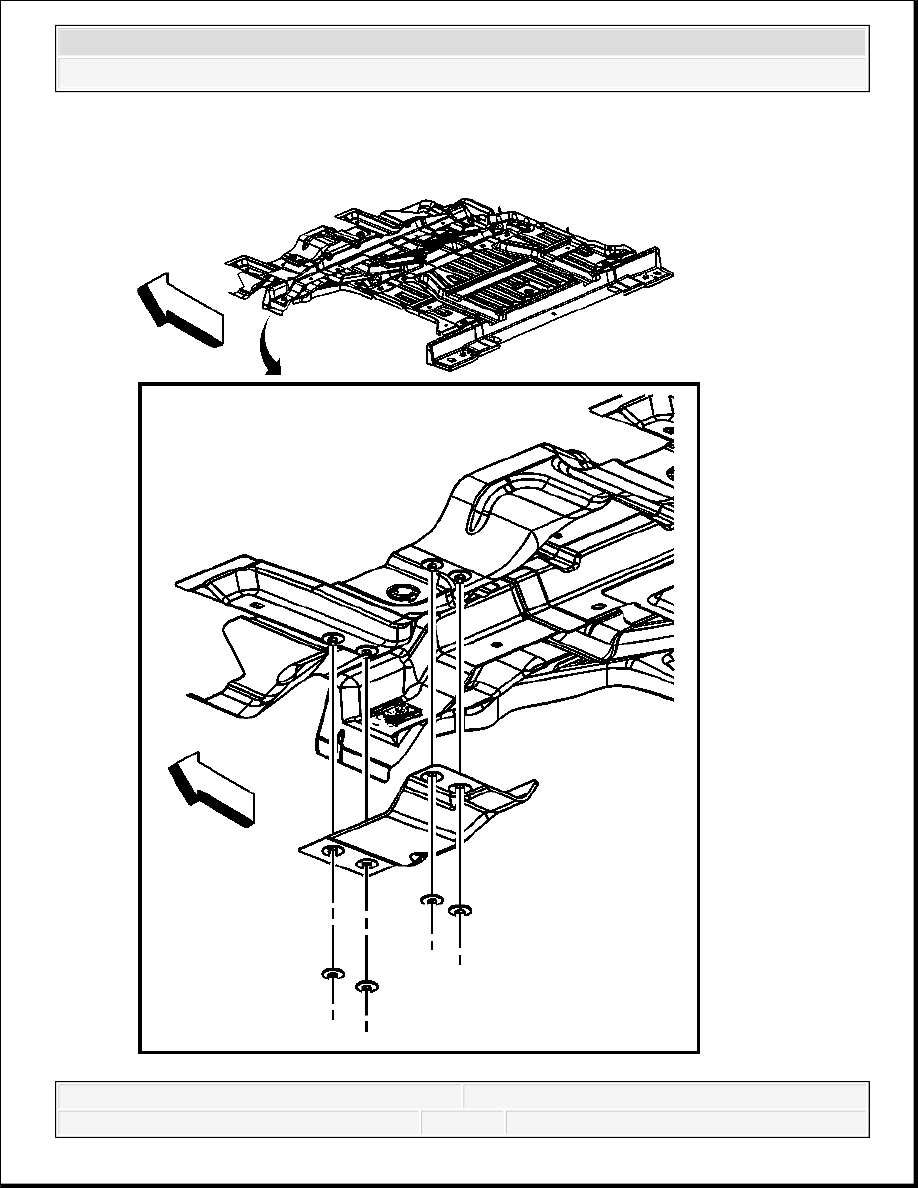

EXHAUST PIPE HEAT SHIELD REPLACEMENT

Removal Procedure

CAUTION: Refer to Exhaust Service Caution .
