2007 ENGINE Engine Exhaust - H3



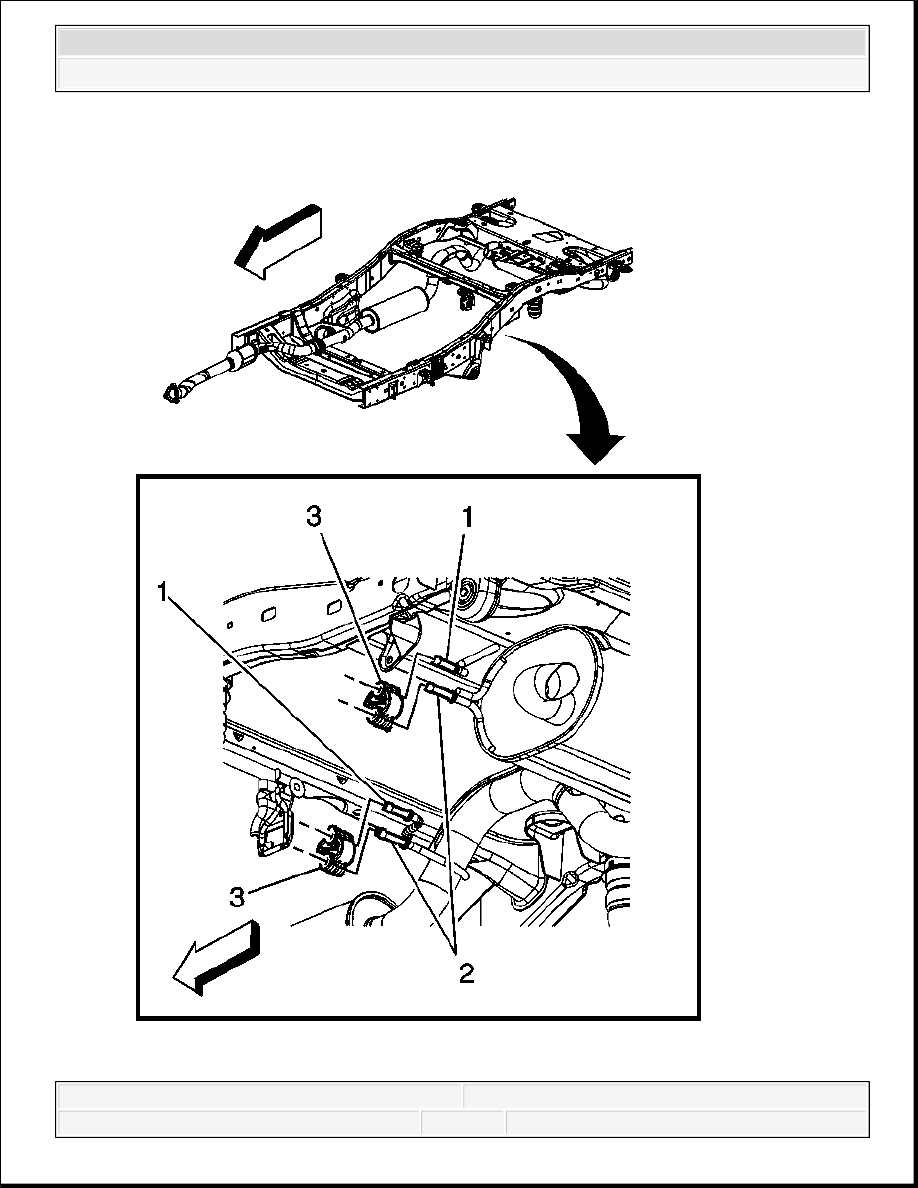

Fig. 28: Identifying Exhaust Hanger & Exhaust Muffler Hanger Rod
Courtesy of GENERAL MOTORS CORP.

4. Apply a soapy solution to the following in order to ease the installation of the hanger (3):

The inner diameter of the exhaust muffler hanger (3)

The exhaust muffler hanger rod (2)

5. Press the exhaust muffler hanger (3) over the exhaust pipe hanger rod (1).

IMPORTANT: Do not use oil base lubricants.



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3





2007 Hummer H3

2007 ENGINE Engine Exhaust - H3



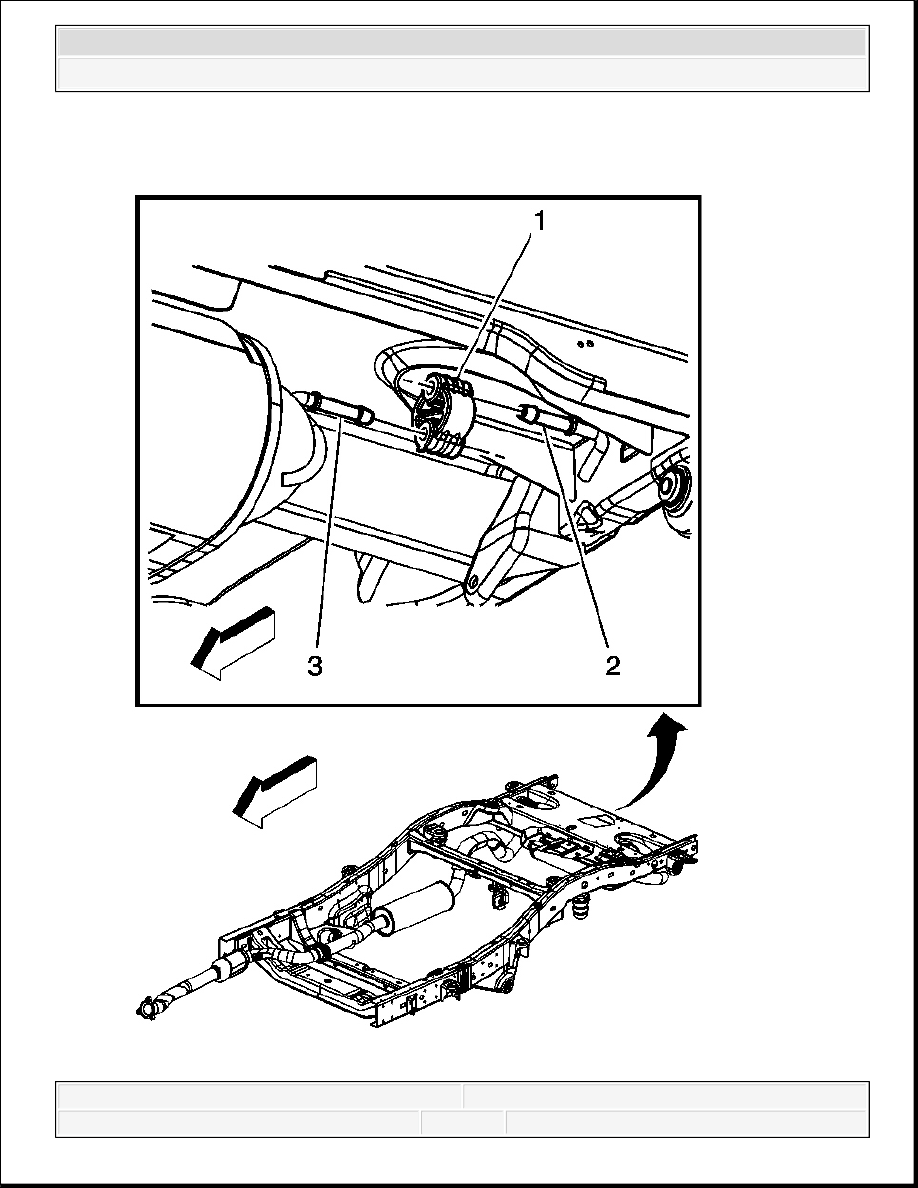

Fig. 29: View Of Exhaust Hanger & Exhaust Muffler Hanger Rod
Courtesy of GENERAL MOTORS CORP.

6. Apply a soapy solution to the following in order to ease the installation of the hanger (1):

The inner diameter of the exhaust muffler hanger (1)

The exhaust muffler hanger rod (3)

7. Press the exhaust muffler hanger (1) over the exhaust pipe hanger rod (3).

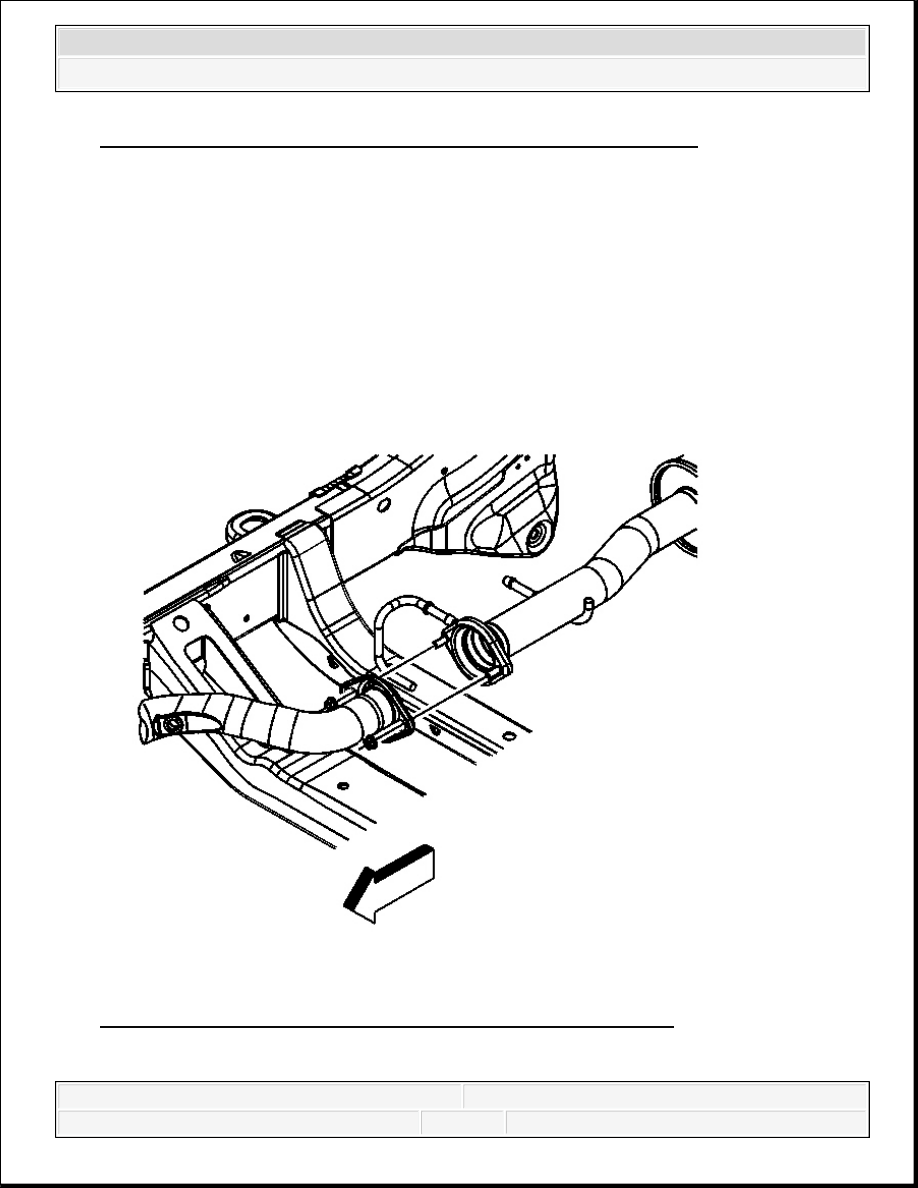

Fig. 30: View Of Nuts Securing Muffler To Catalytic Converter
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Do not use oil base lubricants.
