Hummer H3. Manual - part 1161



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3

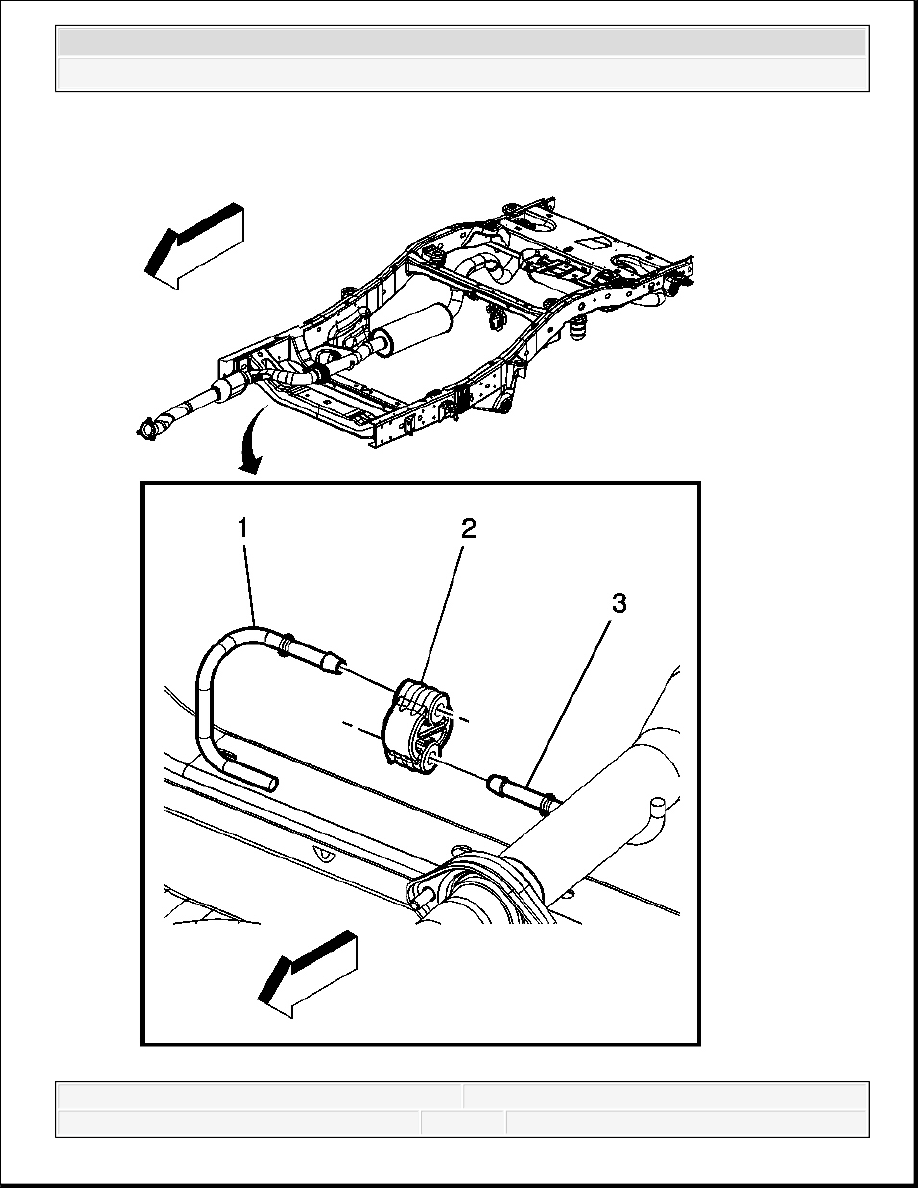

Fig. 11: View Of Exhaust Hanger And Exhaust Muffler Hanger Rod
Courtesy of GENERAL MOTORS CORP.

4. Apply a soapy solution to the exhaust muffler hanger rod (3) in order to ease the removal of

the exhaust hanger (2), if necessary.

5. Pry the exhaust hanger (2) free from the exhaust muffler hanger rod (3), if necessary.

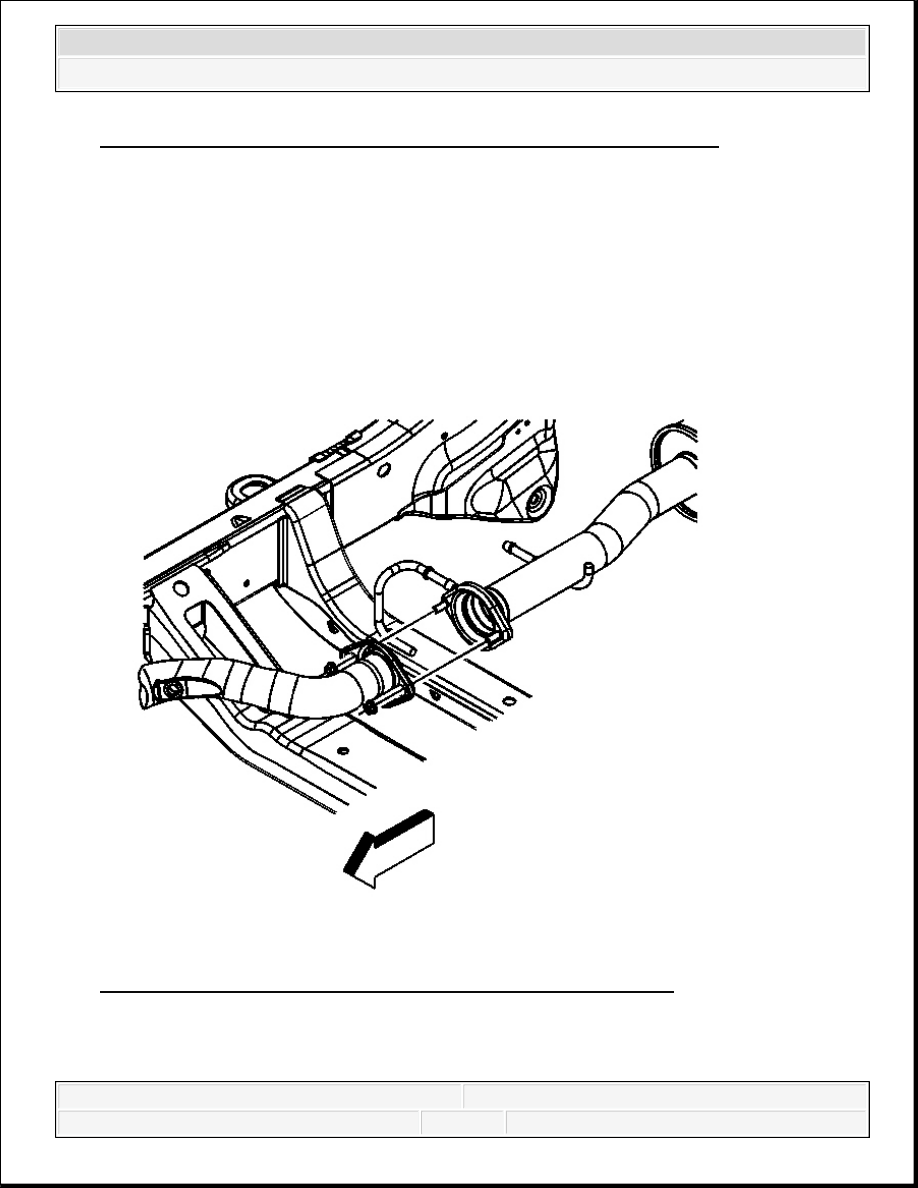

Fig. 12: View Of Nuts Securing Muffler To Catalytic Converter
Courtesy of GENERAL MOTORS CORP.

6. Remove the nuts securing the muffler to the catalytic converter.

IMPORTANT: Do not use oil base lubricants.



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3



7. Position the muffler rearward enough to allow the studs located in the muffler to clear the

catalytic converter pipe flange.

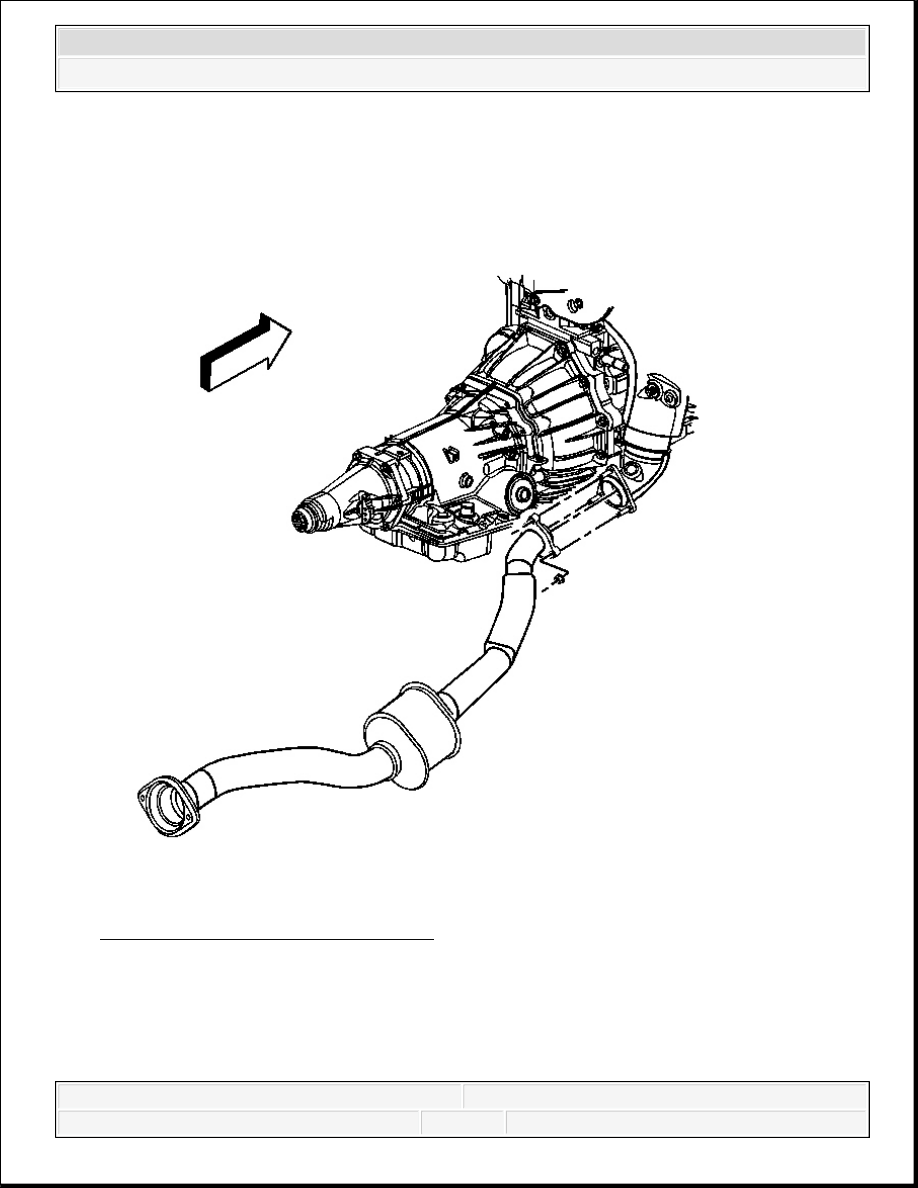

Fig. 13: View Of Catalytic Converter
Courtesy of GENERAL MOTORS CORP.

8. Remove the nuts attaching the catalytic converter to the exhaust manifold.

9. Remove the catalytic converter.



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3

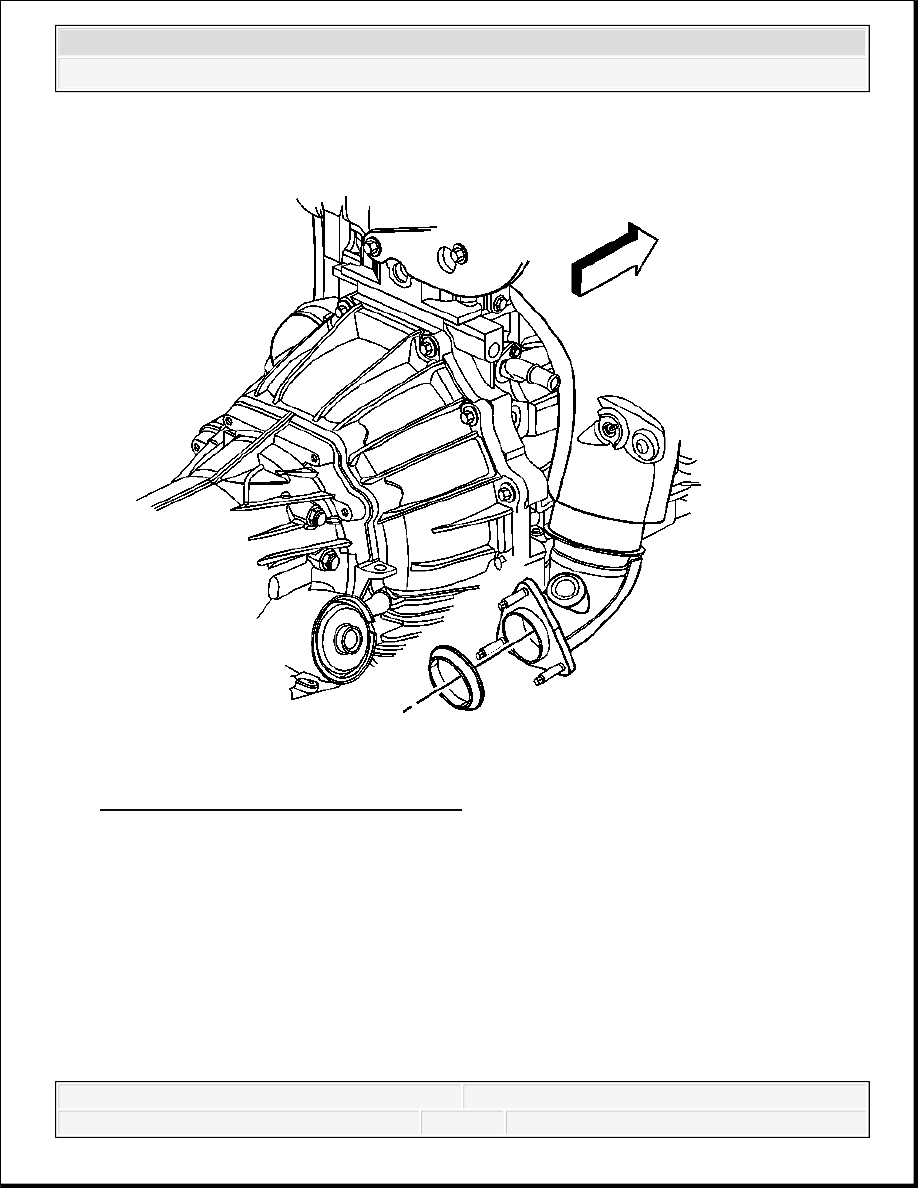

Fig. 14: View Of Exhaust Manifold Seal
Courtesy of GENERAL MOTORS CORP.

10. Remove and discard the exhaust manifold seal at the exhaust manifold flange.

Installation Procedure



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3
