Hummer H3. Manual - part 1148

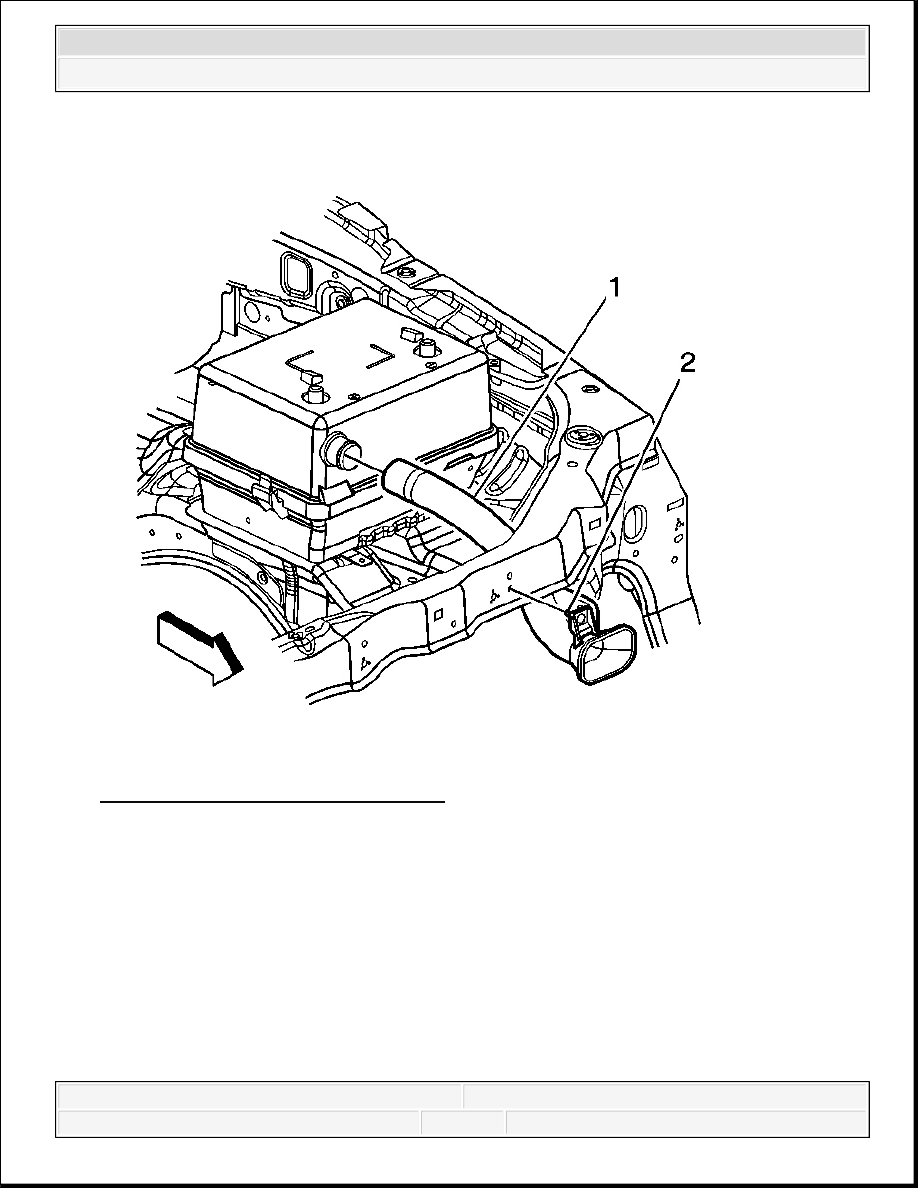

Fig. 47: Identifying Battery Vent Duct
Courtesy of GENERAL MOTORS CORP.

8. Connect the battery vent duct to the upper battery box (1).



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

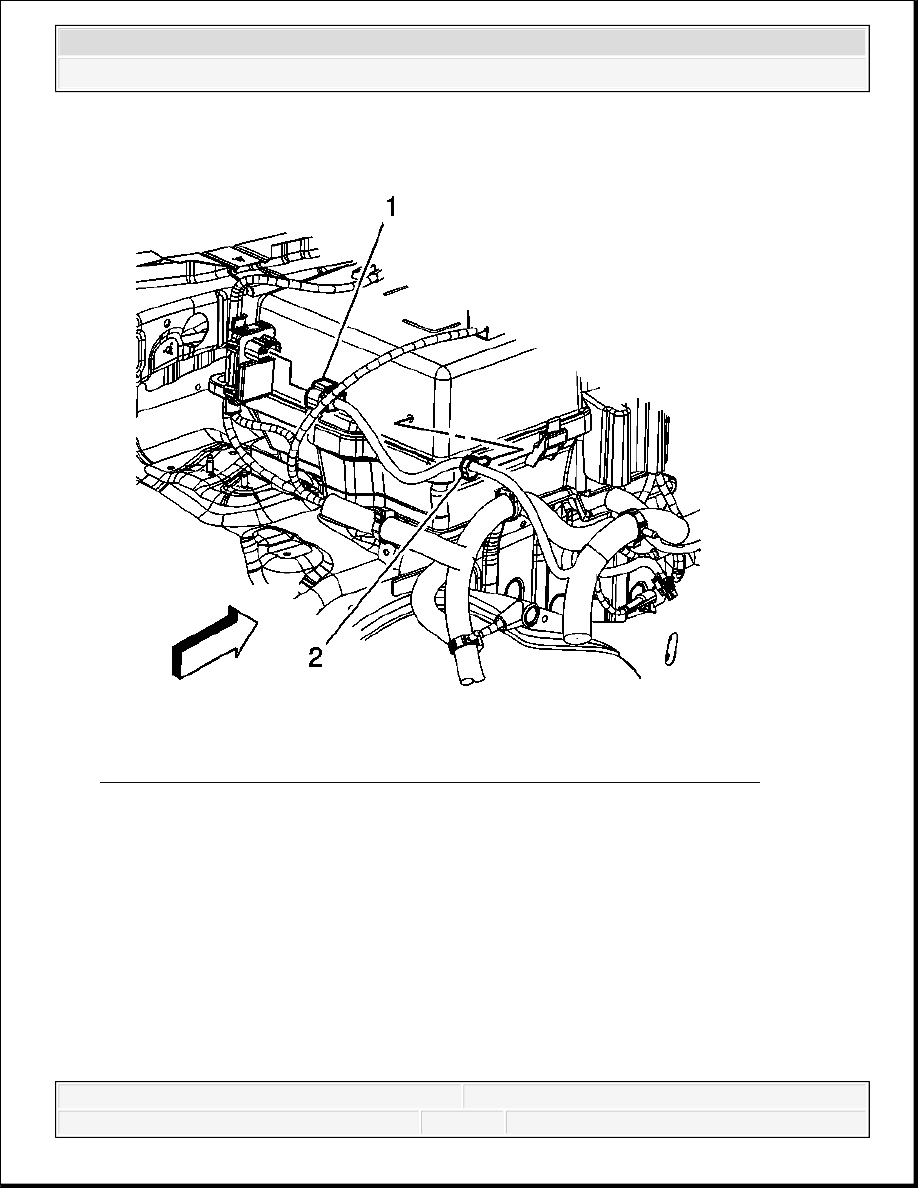

Fig. 48: Identifying Engine Wiring Harness Connector & Retaining Clips
Courtesy of GENERAL MOTORS CORP.

9. Install the engine wiring harness clip (2) to the upper battery box.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

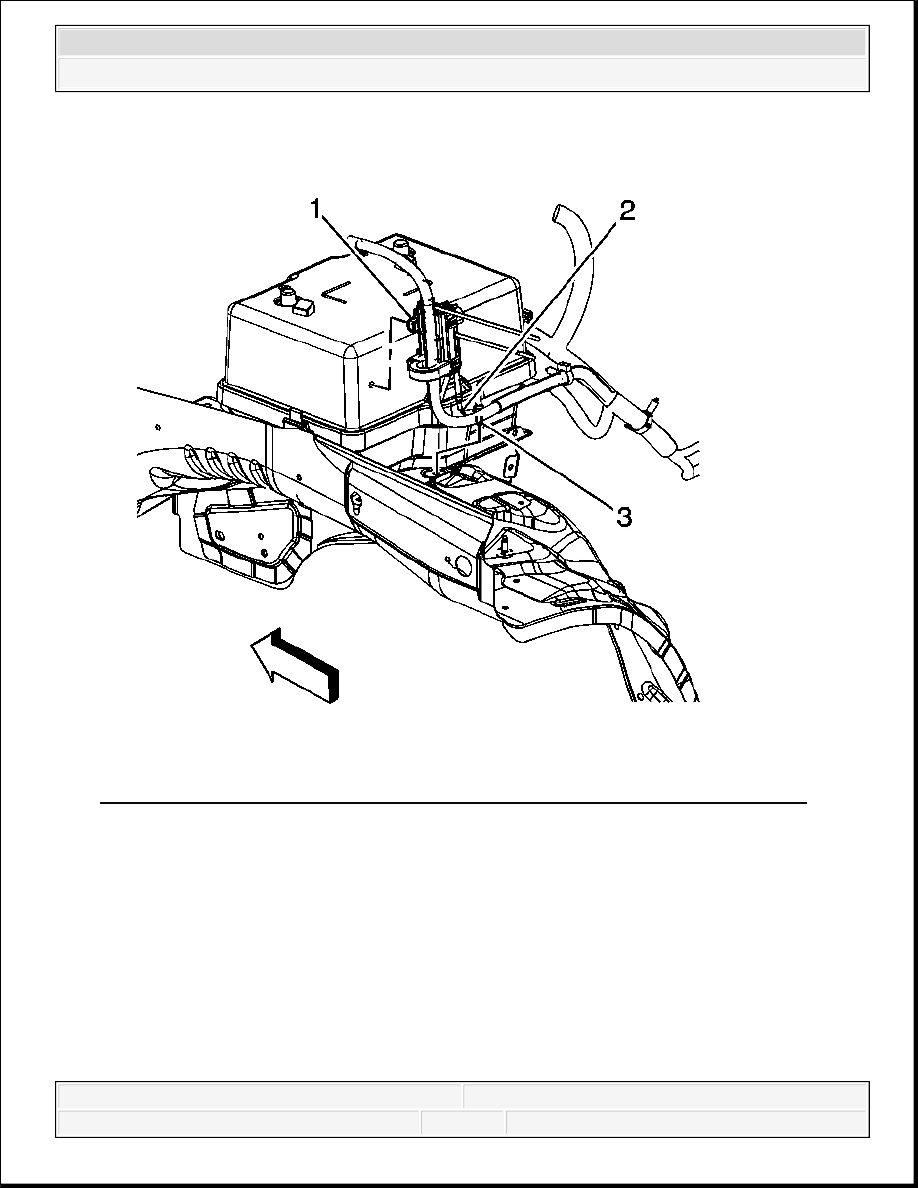

Fig. 49: Locating Negative Battery Cable Ground Bolt & Control Module Clip
Courtesy of GENERAL MOTORS CORP.

10. Install the generator battery control module clip (1) to the upper battery box.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

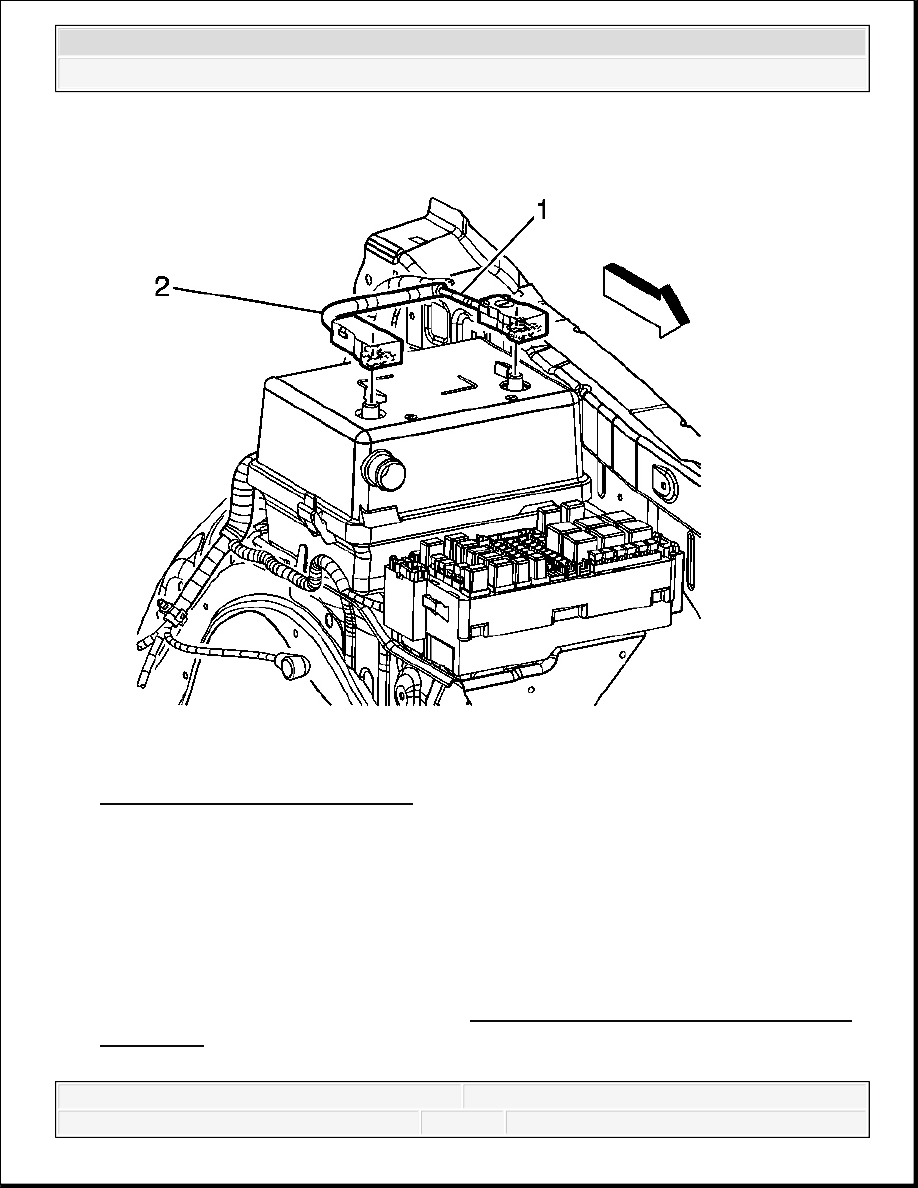

Fig. 50: Identifying Battery Cables
Courtesy of GENERAL MOTORS CORP.

11. Clean any existing corrosion from the battery terminal and battery cable using a wire brush.

12. Connect the positive battery cable (2) to the battery.

Tighten: Tighten the nut to 9 N.m (80 lb in).

13. Close the protective cover over the positive battery cable terminal.

14. Connect the negative battery cable. Refer to Battery Negative Cable Disconnection and

Connection.
