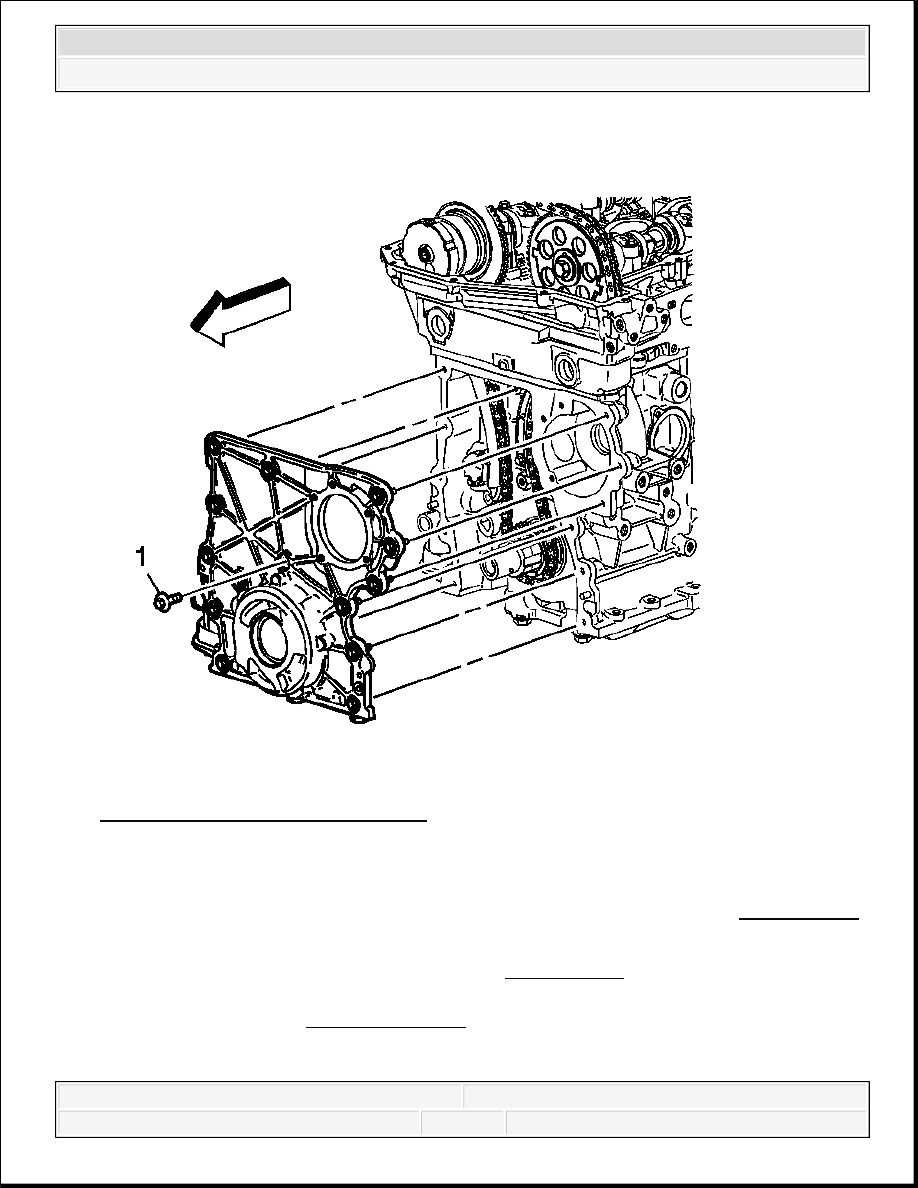

Fig. 109: View Of 7 mm Center Bolt
Courtesy of GENERAL MOTORS CORP.

7. Remove the 7 mm center bolt (1).

8. Remove the remaining engine front cover bolts.

9. Install 2 bolts into the threaded holes to act as jack screws and tighten evenly in order to

separate the engine front cover from the engine block.

10. Remove the engine front cover.

11. Remove the 2 bolts from the jack screw holes.

12. Remove the oil pump if necessary. Refer to Oil Pump Replacement.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



13. Clean and inspect the engine front cover. Refer to Engine Front Cover Cleaning and

Inspection.

14. Clean and inspect the engine block sealing surface.

Installation Procedure

1. Install the oil pump, if previously removed. Refer to Oil Pump Replacement.

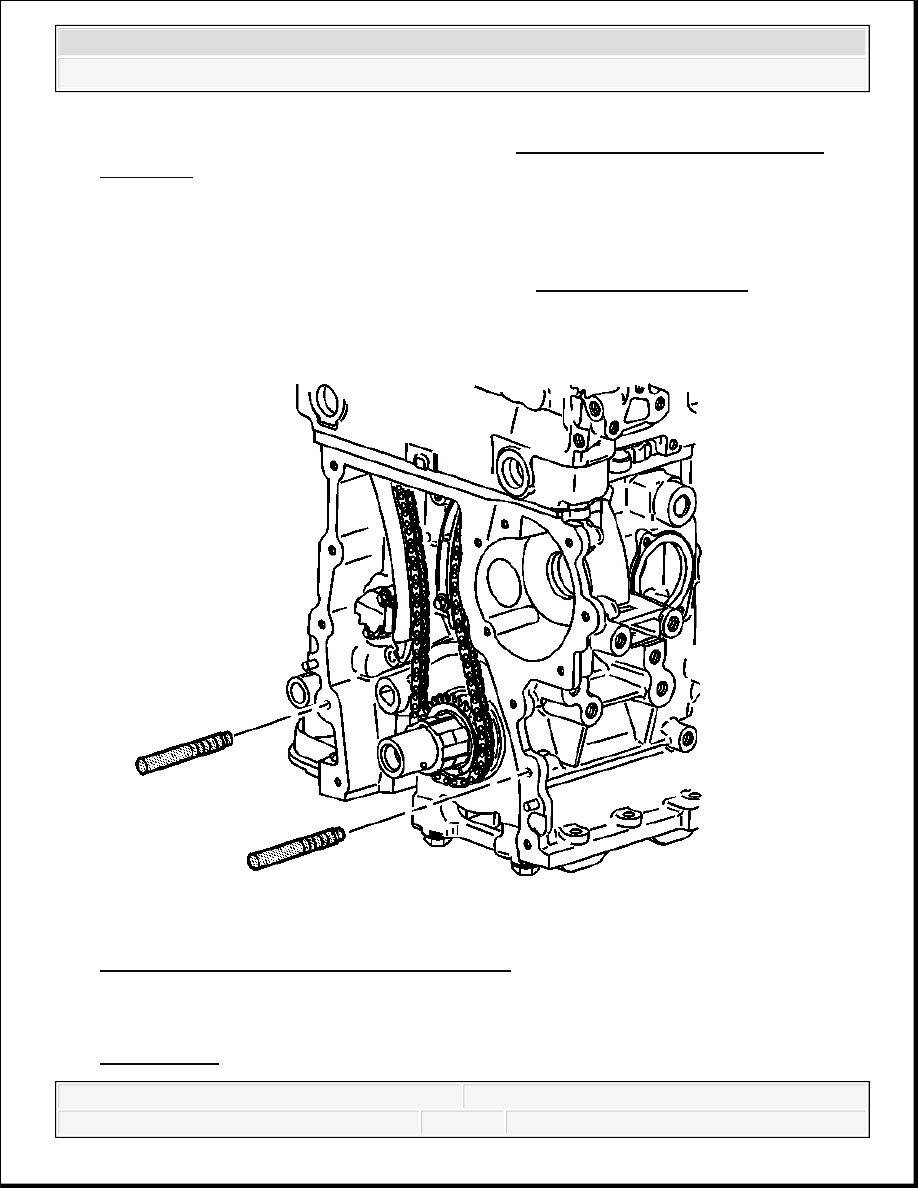

Fig. 110: Installing J 44219 Into Engine Block
Courtesy of GENERAL MOTORS CORP.

2. To aid in alignment of the front cover, thread the J 44219 into the engine block. See

Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



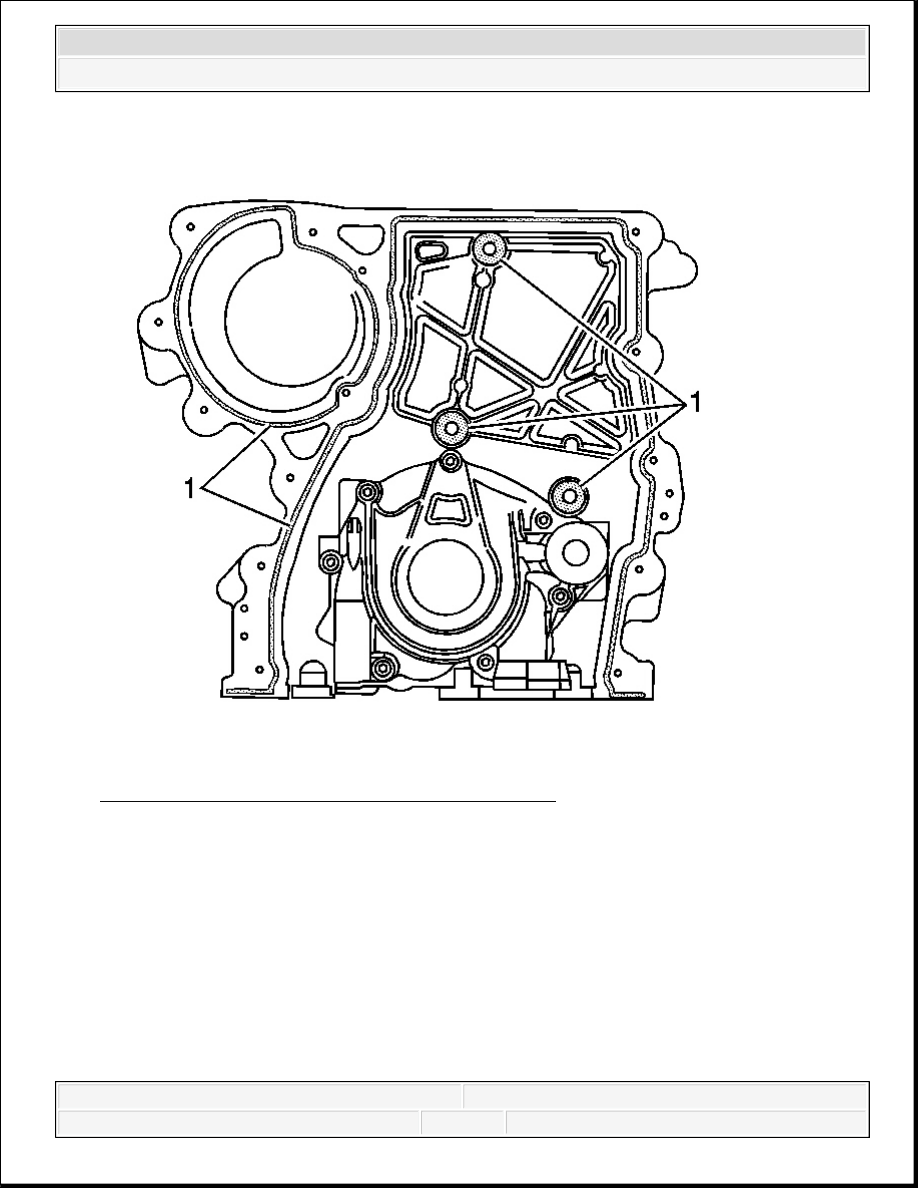

Fig. 111: Applying Sealant To Engine Front Cover
Courtesy of GENERAL MOTORS CORP.

3. Apply a 3 mm (0.12 in) bead of sealer GM P/N 12378521 (Canadian P/N 88901148) to the

engine front cover (1).

IMPORTANT: The engine front cover must be installed within 10 minutes

from when the sealer was applied.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



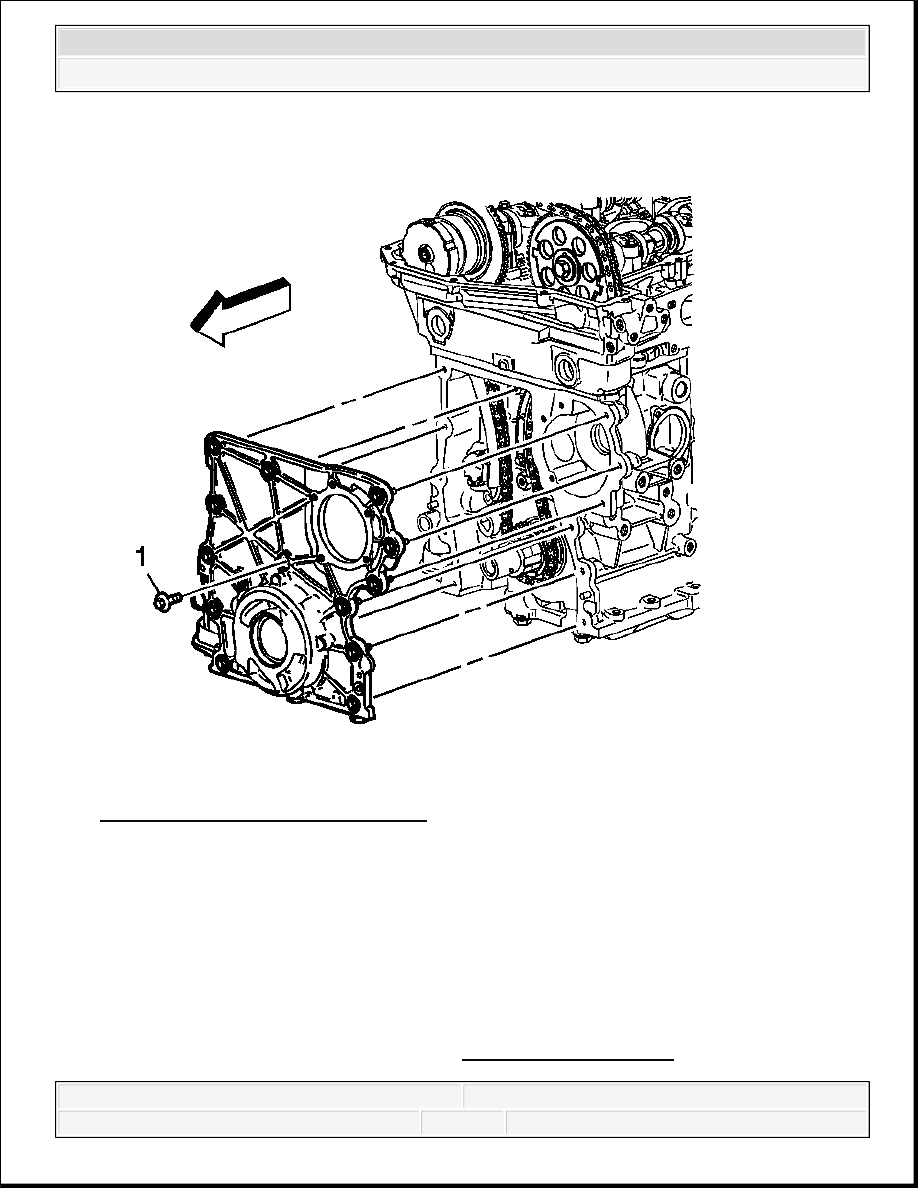

Fig. 112: View Of 7 mm Center Bolt
Courtesy of GENERAL MOTORS CORP.

4. Align the oil pump to the crankshaft sprocket splines.

5. Install the engine front cover over the J 44219 , and to the engine block. See Special Tools.

6. Install the engine front cover bolts.

7. Remove the J 44219 from the engine block. See Special Tools.

8. Install the 2 remaining engine front cover bolts.

NOTE:

Refer to Fastener Notice in Cautions and Notices.
