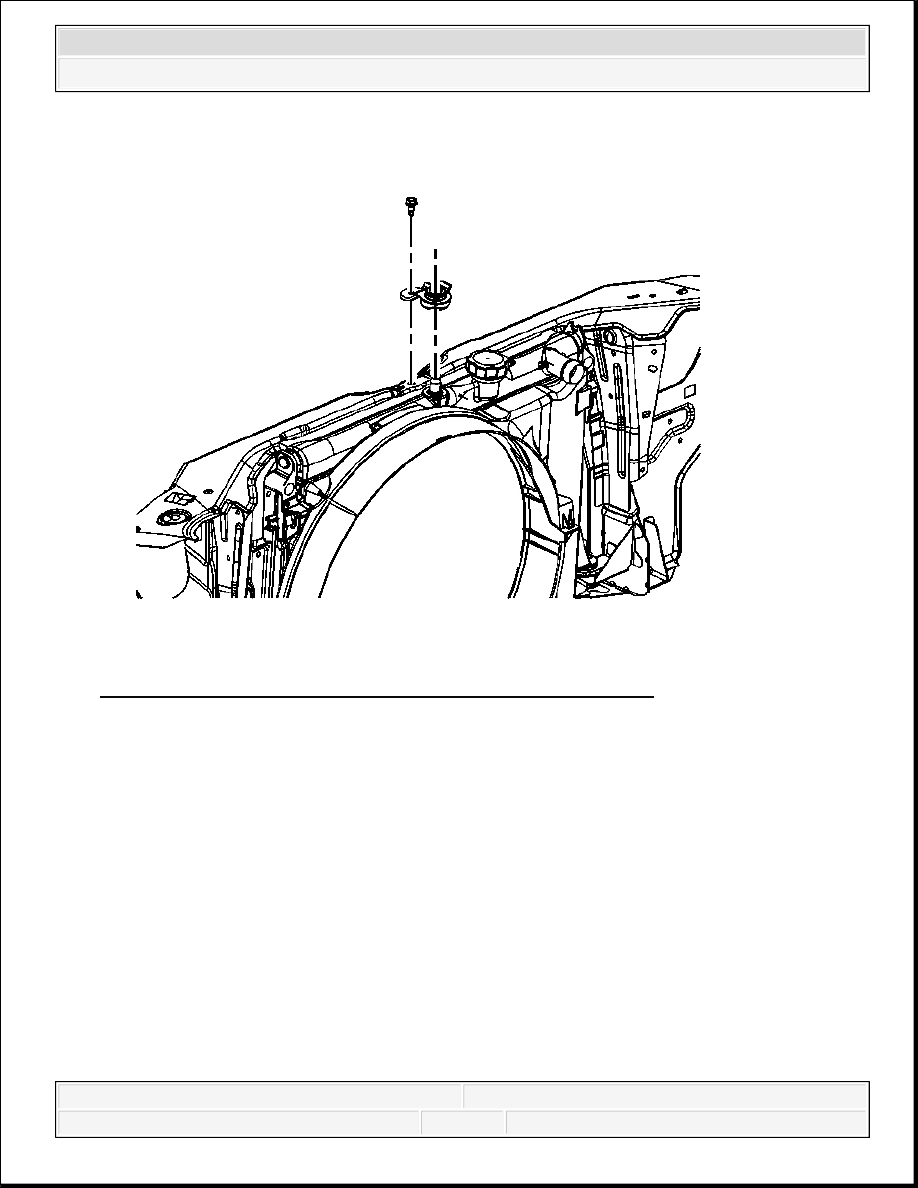

Fig. 48: Identifying Radiator Support Bracket Retaining Bolt
Courtesy of GENERAL MOTORS CORP.

18. Remove the radiator support bracket retaining bolt.

19. Remove the radiator support bracket.



2007 Hummer H3

2007 ENGINE Engine Cooling - H3



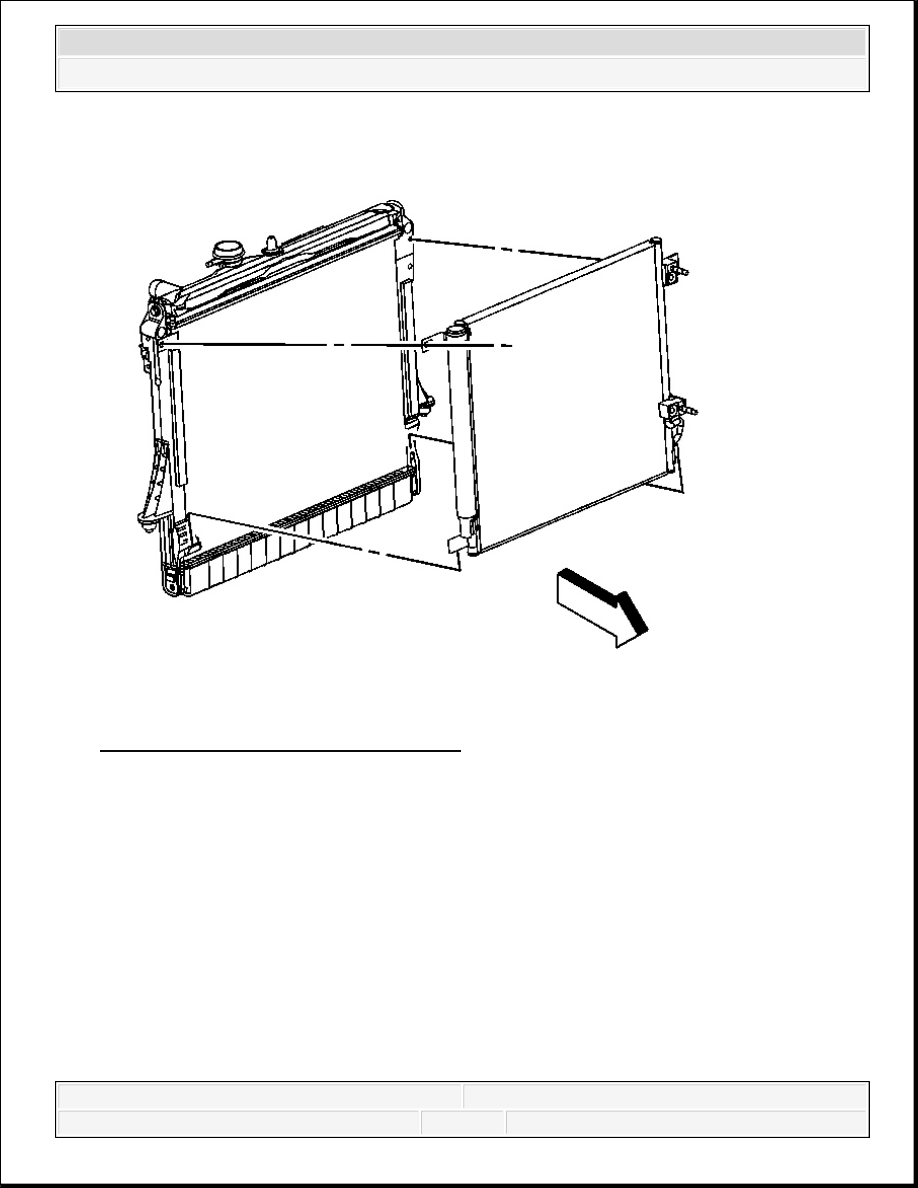

Fig. 49: View Of Condenser & Radiator
Courtesy of GENERAL MOTORS CORP.

20. Reposition the condenser from the radiator.

21. Remove the radiator from the vehicle.

Installation Procedure



2007 Hummer H3

2007 ENGINE Engine Cooling - H3



Fig. 50: View Of Condenser & Radiator
Courtesy of GENERAL MOTORS CORP.

1. Install the radiator assembly to the vehicle.

2. Reposition the condenser to the radiator.

3. Install the cooling fan. Refer to Fan Replacement.



2007 Hummer H3

2007 ENGINE Engine Cooling - H3



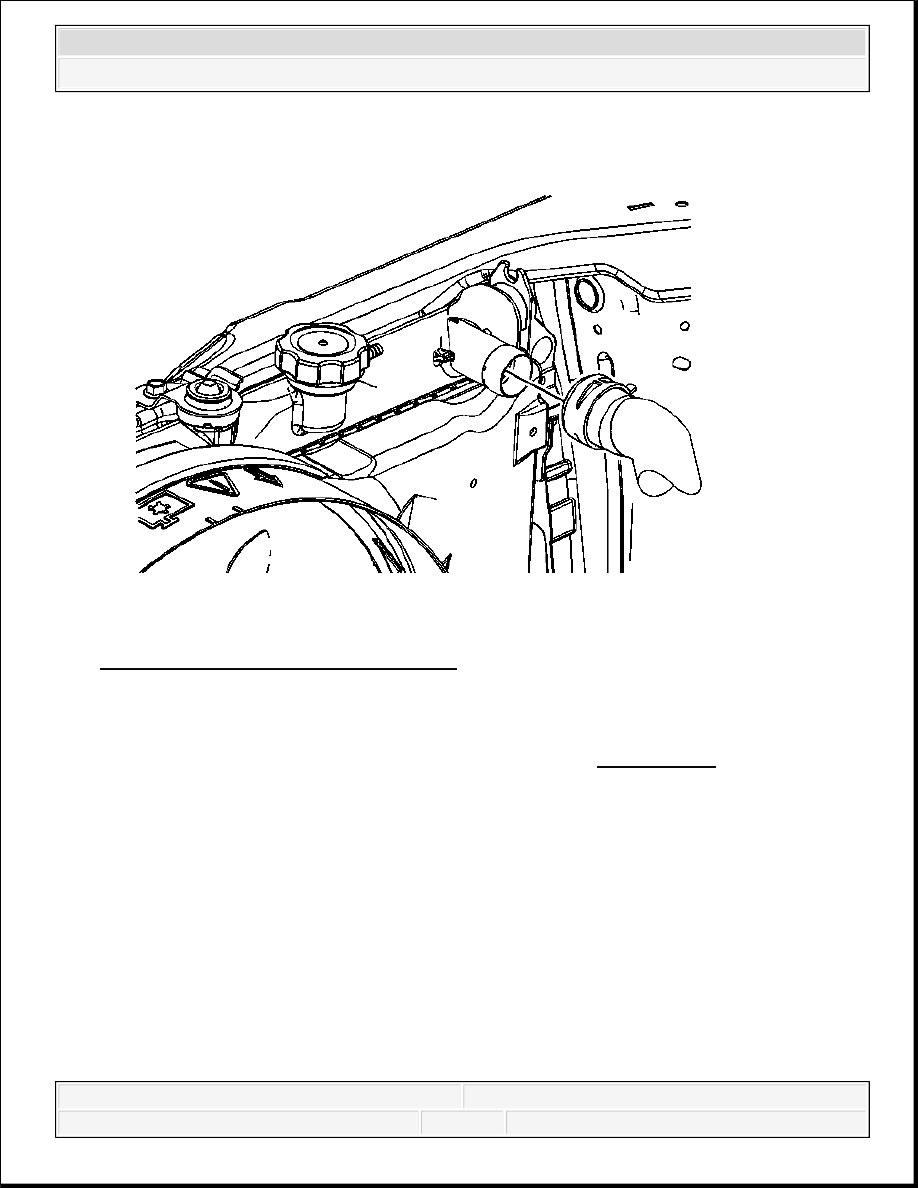

Fig. 51: Identifying Radiator Inlet Hose
Courtesy of GENERAL MOTORS CORP.

4. Install the radiator inlet hose to the radiator.

5. Using J 38185 reposition the radiator inlet hose clamp. See Special Tools.
