Hummer H3. Manual - part 1093





Fig. 44: Vehicle Overview
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3

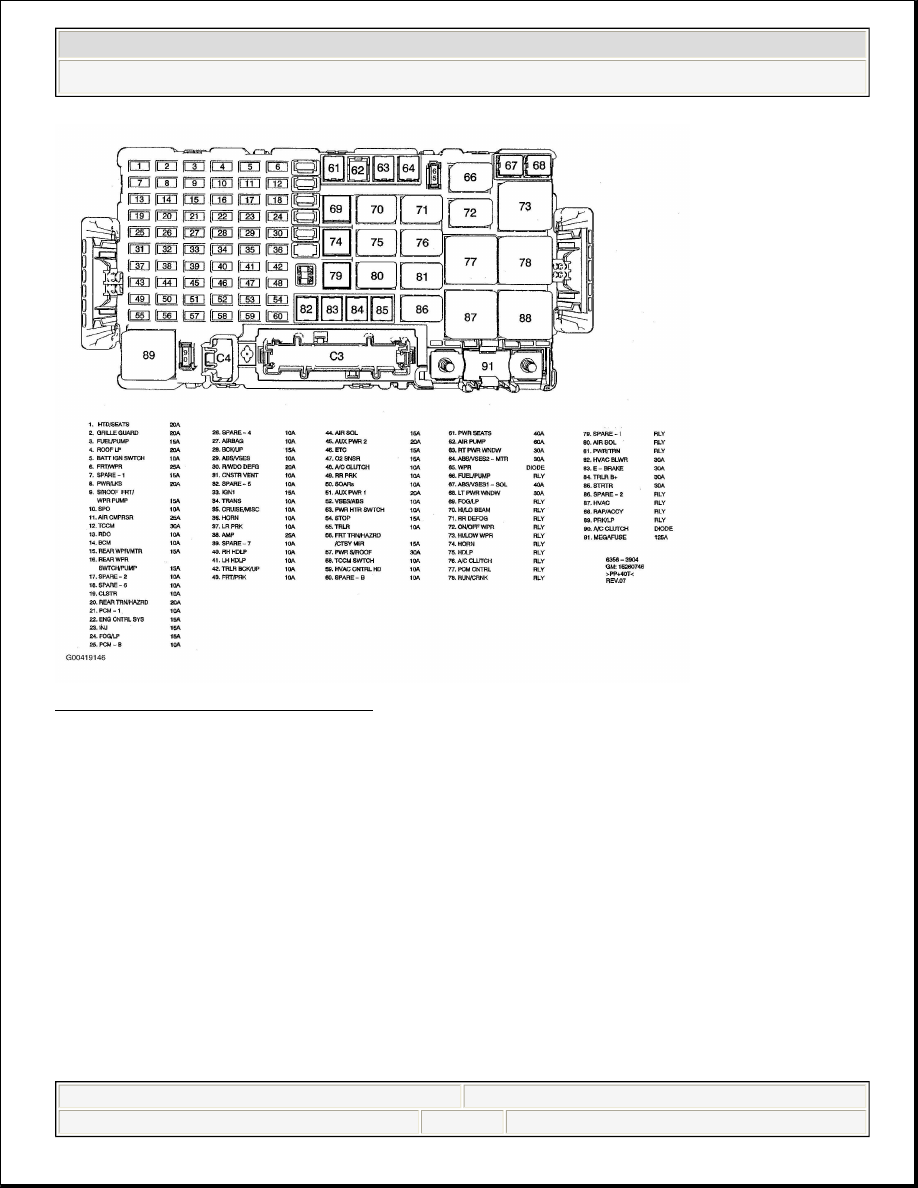

Fig. 45: Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3

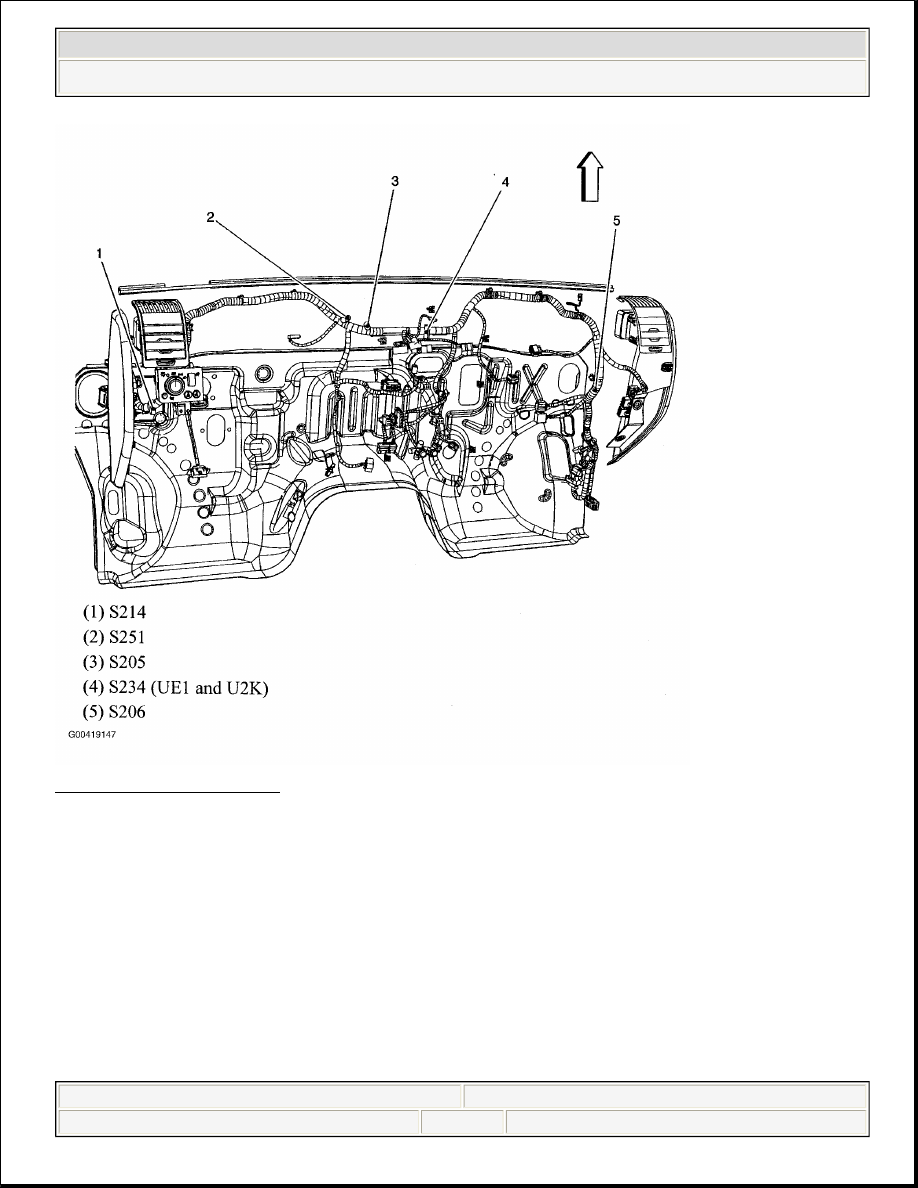

Fig. 46: Dash Harness
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3

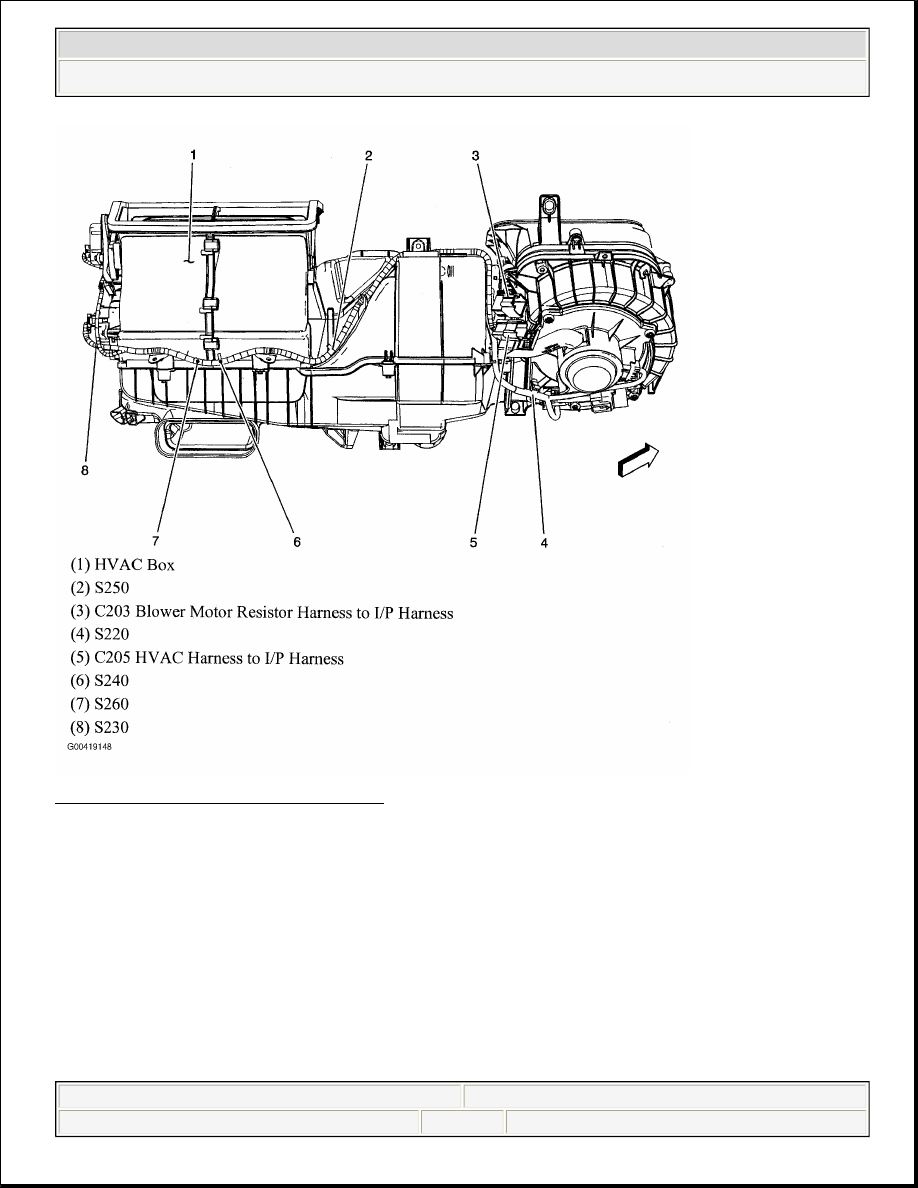

Fig. 47: HVAC Module Harness
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3
