2007 Driveline/Axle

Propeller Shaft - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SEALERS, ADHESIVES AND LUBRICANTS

Sealers, Adhesives and Lubricants

COMPONENT LOCATOR

DRIVELINE DISASSEMBLED VIEWS

Application

Specification

Metric

English

Bolt - Front Propeller Shaft CV Joint to Transfer
Case Drive Flange (4)

61 N.m

541 lb ft

Bolt - Front Propeller Shaft to Front Pinion Yoke
(4)

25 N.m

18 lb ft

Bolt - Rear Propeller Shaft Retainer (8)

25 N.m

18 lb ft

Application

Type of Material

GM Part Number

Slip Yoke Splines

Lubricant

12377985 or equivalent



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3





2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



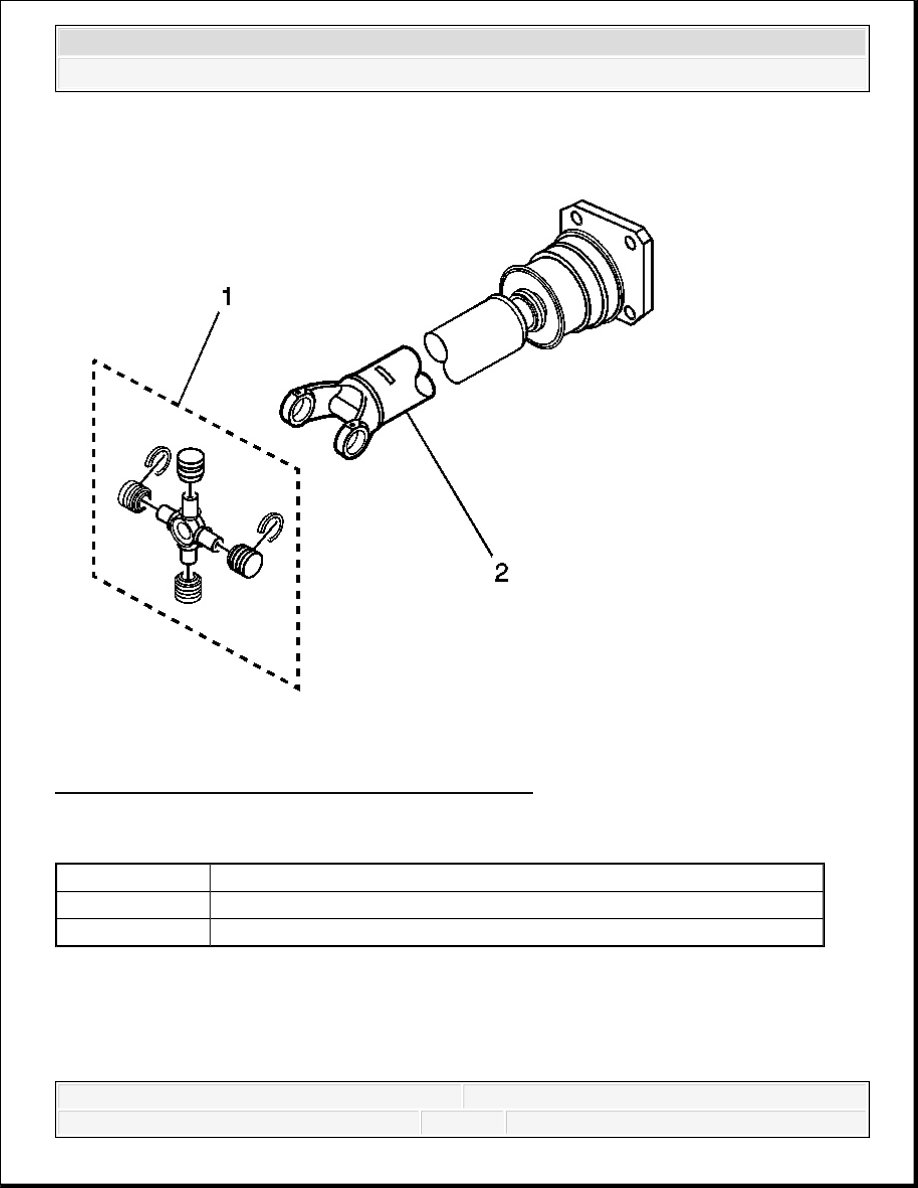

Fig. 1: Front Drive Propeller Shaft Component View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 1

Callout

Component Name

1

Universal Joint Spider Assembly

2

Propeller Shaft Tube Assembly



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



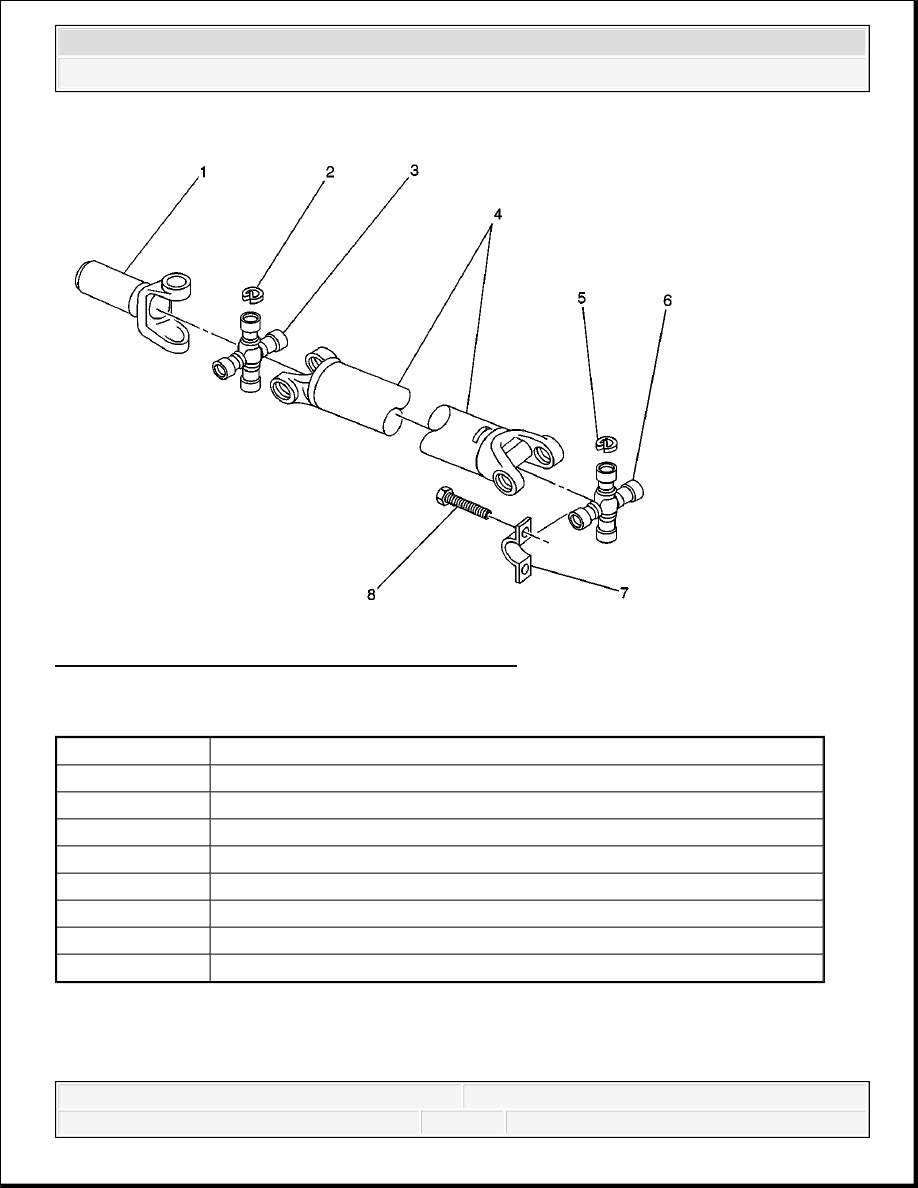

Fig. 2: One-Piece Propeller Shaft Component View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 2

Callout

Component Name

1

Propeller Shaft Slip Yoke

2

Propeller Shaft Universal Joint Spider Bearing Retainer Ring

3

Propeller Shaft Universal Joint

4

Propeller Shaft Tube

5

Propeller Shaft Universal Joint Spider Bearing Retainer Ring

6

Propeller Shaft Universal Joint

7

Propeller Shaft Bearing Retainer

8

Propeller Shaft Bearing Retainer Bolt



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



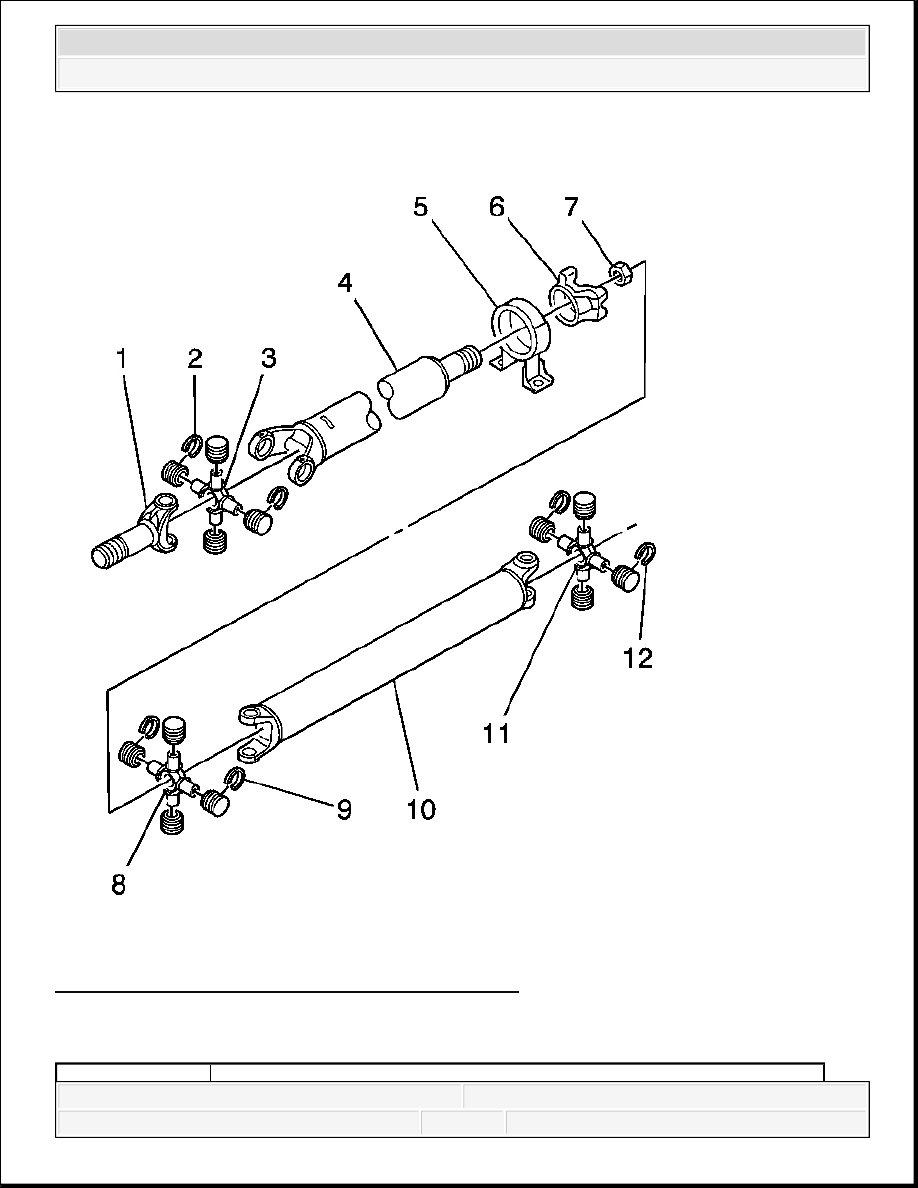

Fig. 3: Two-Piece Propeller Shaft Component View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 3



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3
