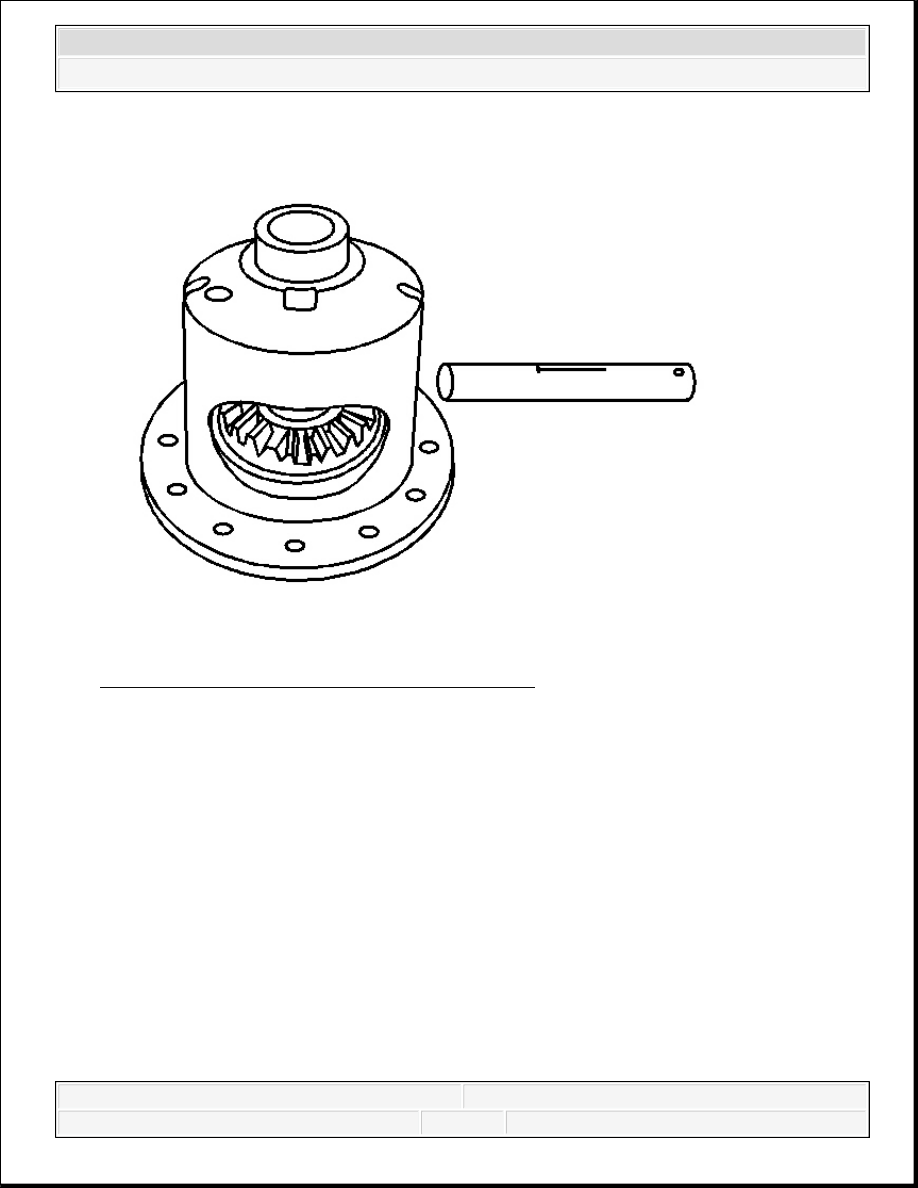

Fig. 159: View Of Differential And Pinion Shaft
Courtesy of GENERAL MOTORS CORP.

7. Install the pinion shaft.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



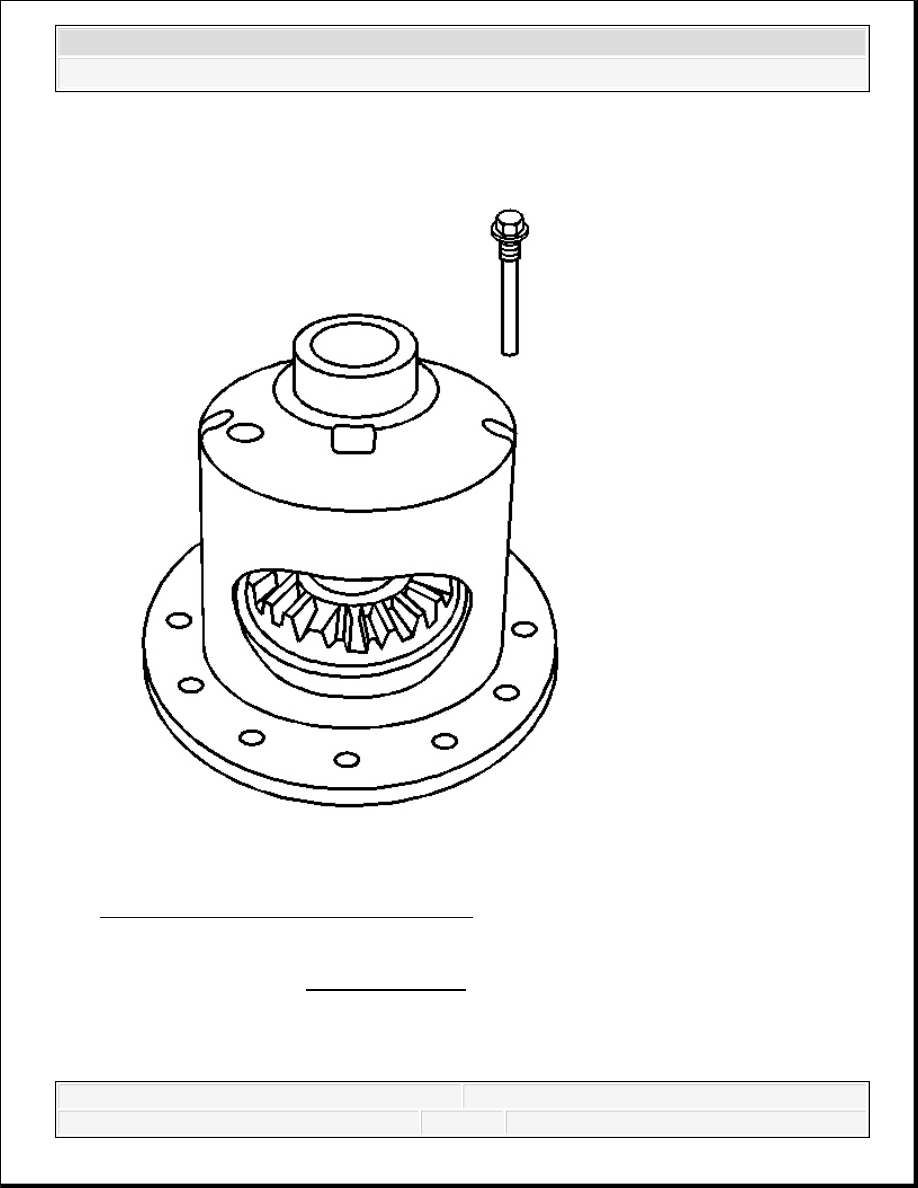

Fig. 160: View Of Pinion Shaft Lock Bolt
Courtesy of GENERAL MOTORS CORP.

8. Install a new pinion shaft lock bolt.

Tighten: Tighten the new pinion shaft lock bolt to 50 N.m (37 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Fig. 161: Identifying Locking Differential Clutch Springs
Courtesy of GENERAL MOTORS CORP.

9. Install the locking differential clutch springs.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



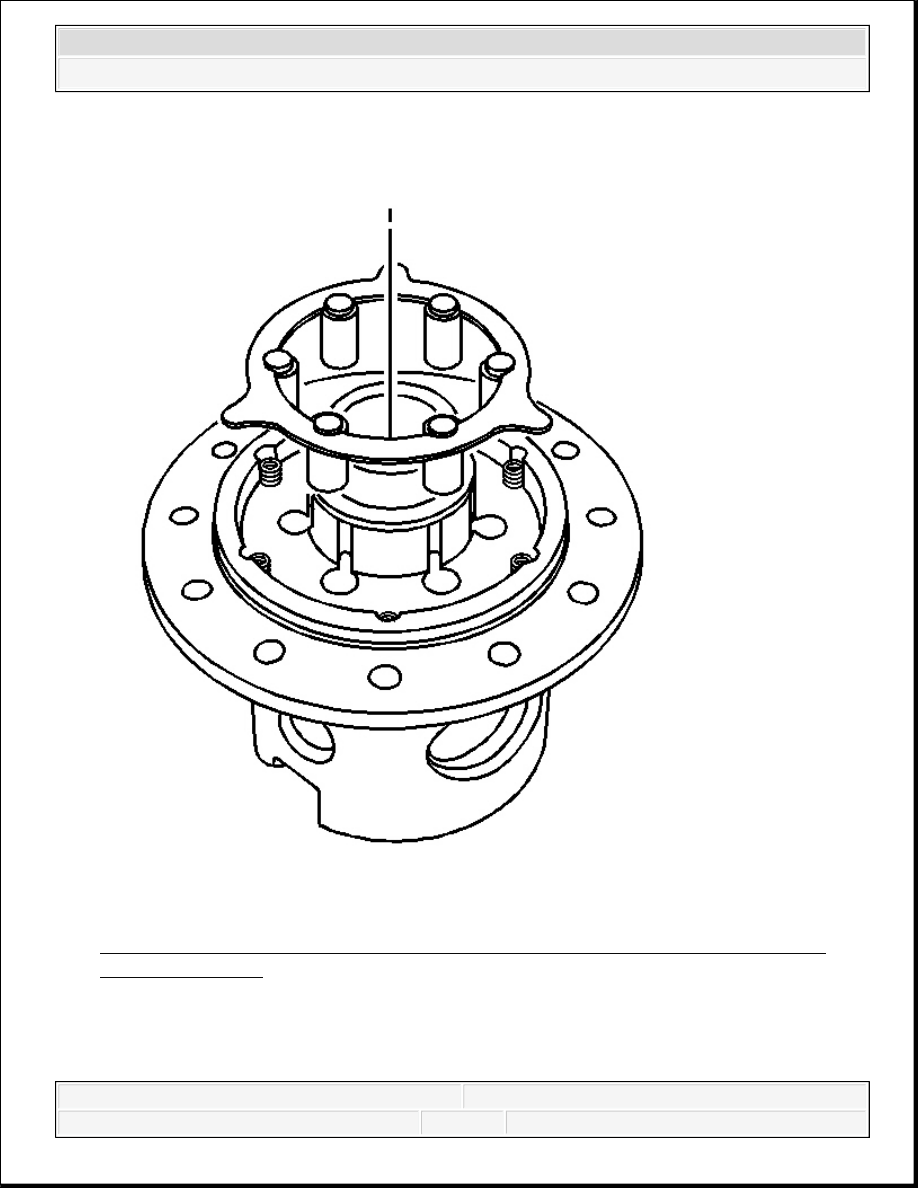

Fig. 162: Identifying Locking Differential Clutch Spring Retainer & Differential
Carrier Lock Pins
Courtesy of GENERAL MOTORS CORP.

10. Install the locking differential clutch spring retainer and the differential carrier lock pins.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3
