5. Check the fit of the side gears on the axle shafts.

6. Check the differential case for cracks and scoring.

7. Check the thrust sleeve for excessive wear.

8. Check the side gear bore for scoring. if scoring is present, replace the entire differential.

9. Replace the differential if you find any damage to the case.

LOCKING DIFFERENTIAL ADJUSTMENT

Tools Required

J 7872 Magnetic Base Dial Indicator. See Special Tools.

Locking Differential Side Gear Backlash Adjustment

1. Lubricate the pinion gears, the side gears, the thrust washers and locking components using

axle lubricant. Use the proper fluid. Refer to Fluid and Lubricant Recommendations .

IMPORTANT: Do not replace the thrust sleeve unless this is necessary.

IMPORTANT: If it is necessary to replace the left side gear, the right side gear

or the thrust washers, the entire differential must be adjusted.
The differential is adjusted using selective thickness thrust
washers between the side gears and the case and adjusting the
pinion gear to side gear backlash.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



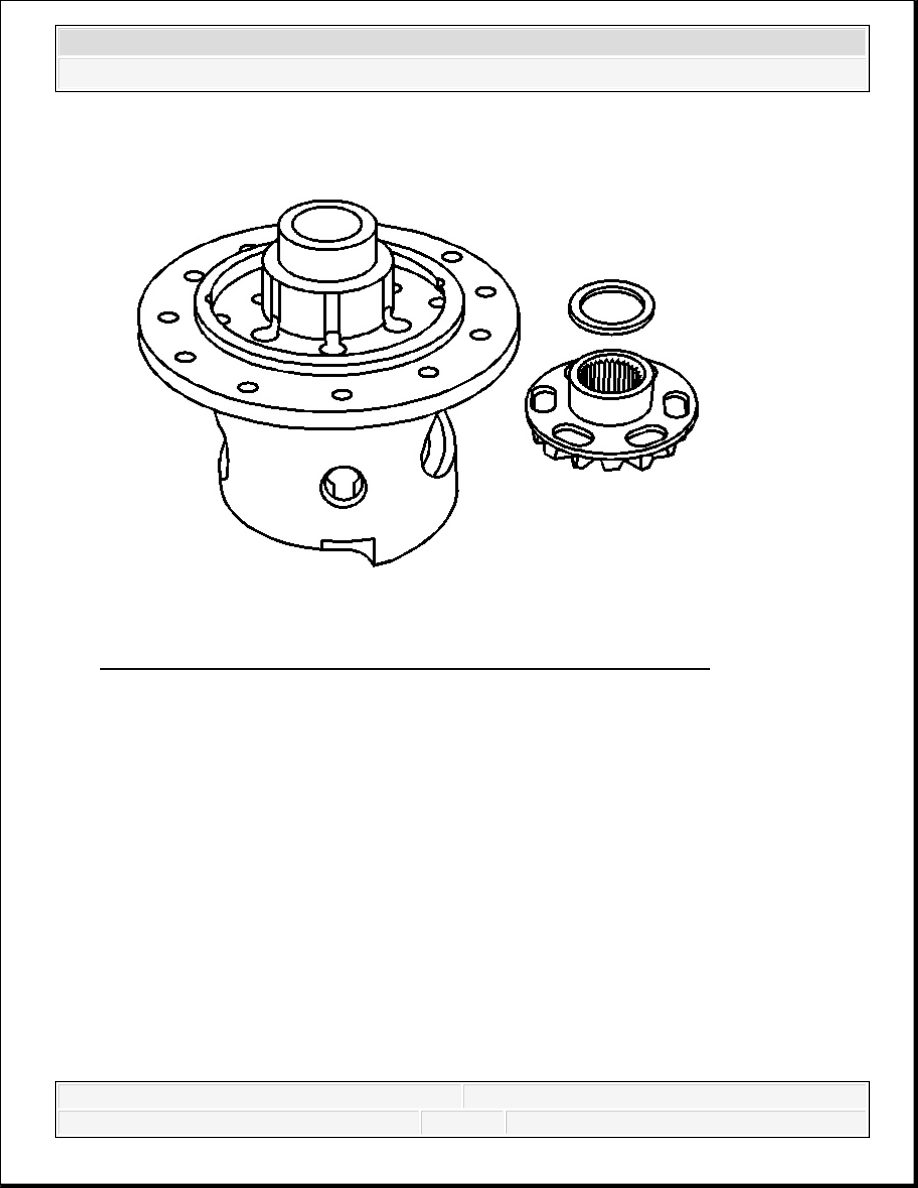

Fig. 146: View Of Locking Differential Side Gear & Thrust Washer
Courtesy of GENERAL MOTORS CORP.

2. Install the differential side gear thrust washer to the locking differential side gear.

If the original differential side gear thrust washer is not available, install a 25.40 mm (1.000
in) thrust washer.

3. Install the locking differential side gear and thrust washer into the ring gear side of the

differential case.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



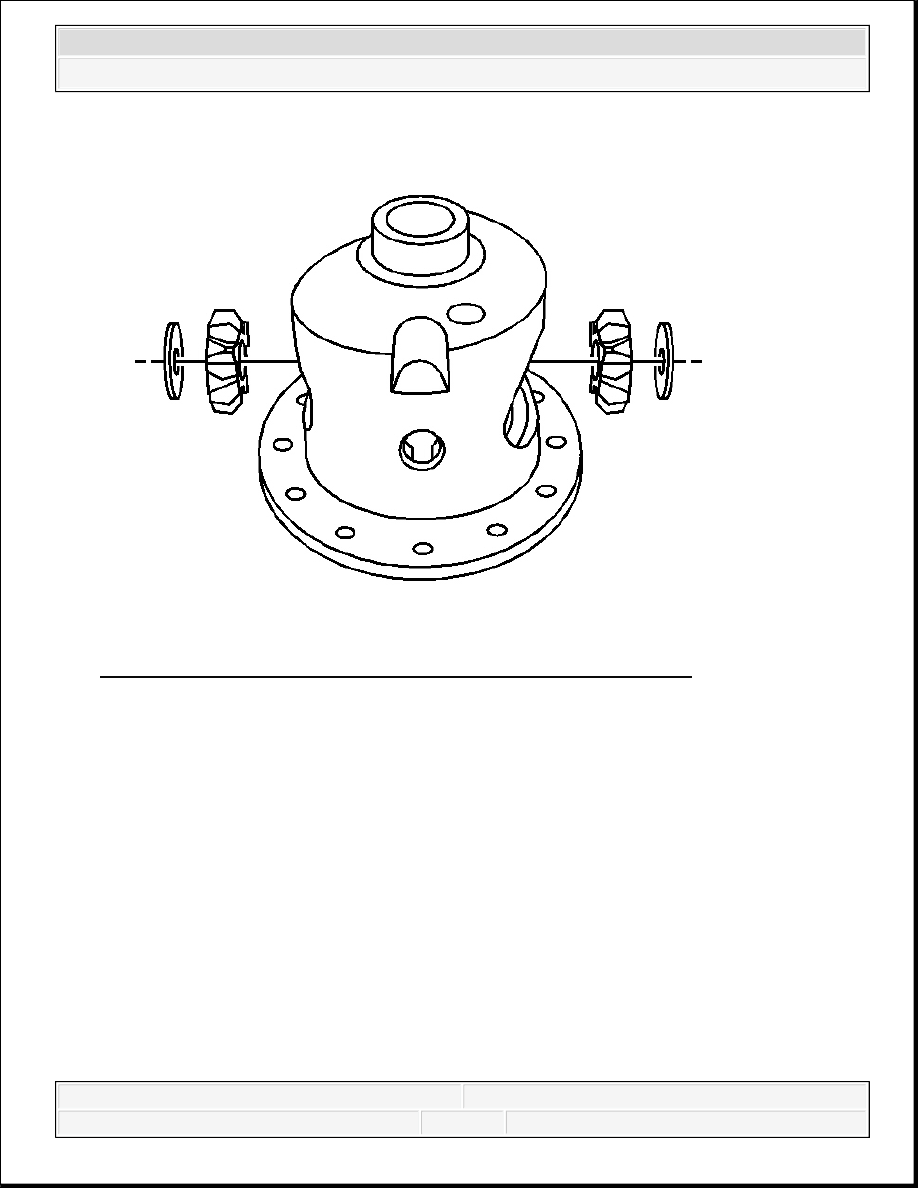

Fig. 147: Identifying Differential Pinion Gears & Thrust Washers
Courtesy of GENERAL MOTORS CORP.

4. Install the differential pinion gears and the thrust washers by doing the following:

1. Position both pinion gears and each thrust washer into each side of the differential

window.

Place the pinion gears 180 degrees across from each other.

2. Rotate the differential side gears until both pinion gears are directly opposite the

opening in the differential case.

Line up the pinion shaft opening in each of the pinion gears with the pinion shaft
opening in the differential case.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



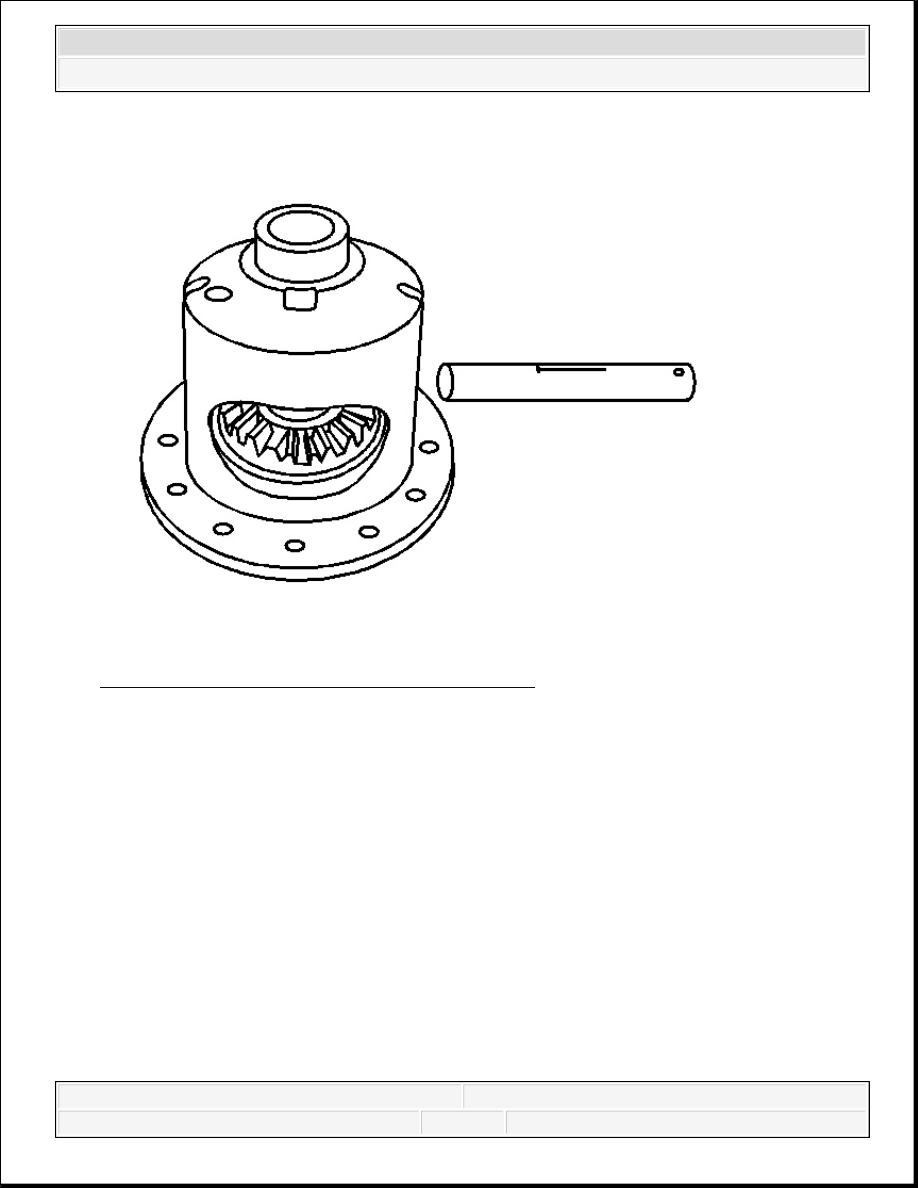

Fig. 148: View Of Differential And Pinion Shaft
Courtesy of GENERAL MOTORS CORP.

5. Install the pinion shaft.

6. If the pinion shaft cannot be installed, remove the pinion gears and thrust washers, the

locking differential side gear and differential thrust washer.

7. Install a smaller differential side thrust washer and re-install the locking differential side

gear, the pinion gears and thrust washers and the pinion shaft.
